GPIO to prosty, ale bardzo ważny element elektroniki cyfrowej: jeden pin może odczytać stan przycisku, uruchomić diodę albo współpracować z czujnikiem w systemie automatyki. W tym tekście pokazuję, jak taki pin jest zbudowany, jakie ma tryby pracy, gdzie sprawdza się najlepiej i jakie błędy najczęściej psują projekt już na etapie okablowania. To przydaje się zwłaszcza wtedy, gdy planujesz sterowanie oświetleniem, roletami albo czujnikami w domu na etapie budowy czy wykończenia.
Najważniejsze rzeczy o GPIO w jednym miejscu
- GPIO jest cyfrowym wejściem i wyjściem, ale nie zastępuje zasilacza ani osobnego drivera dla większych obciążeń.
- Wewnątrz pinu są m.in. bufor wejściowy, sterownik wyjścia, zabezpieczenia i elementy podciągające stan logiczny.
- Najczęstszy problem to „wiszące” wejście, które bez rezystora może losowo zmieniać odczyt.
- Do przycisków, kontaktronów, przekaźników i prostych sygnałów sterujących sprawdza się świetnie, ale wymaga poprawnego poziomu napięcia.
- W instalacjach domowych najlepiej działa wtedy, gdy od początku przewidzisz zapas przewodów, opis pinów i rozdzielenie sygnałów od 230 V.

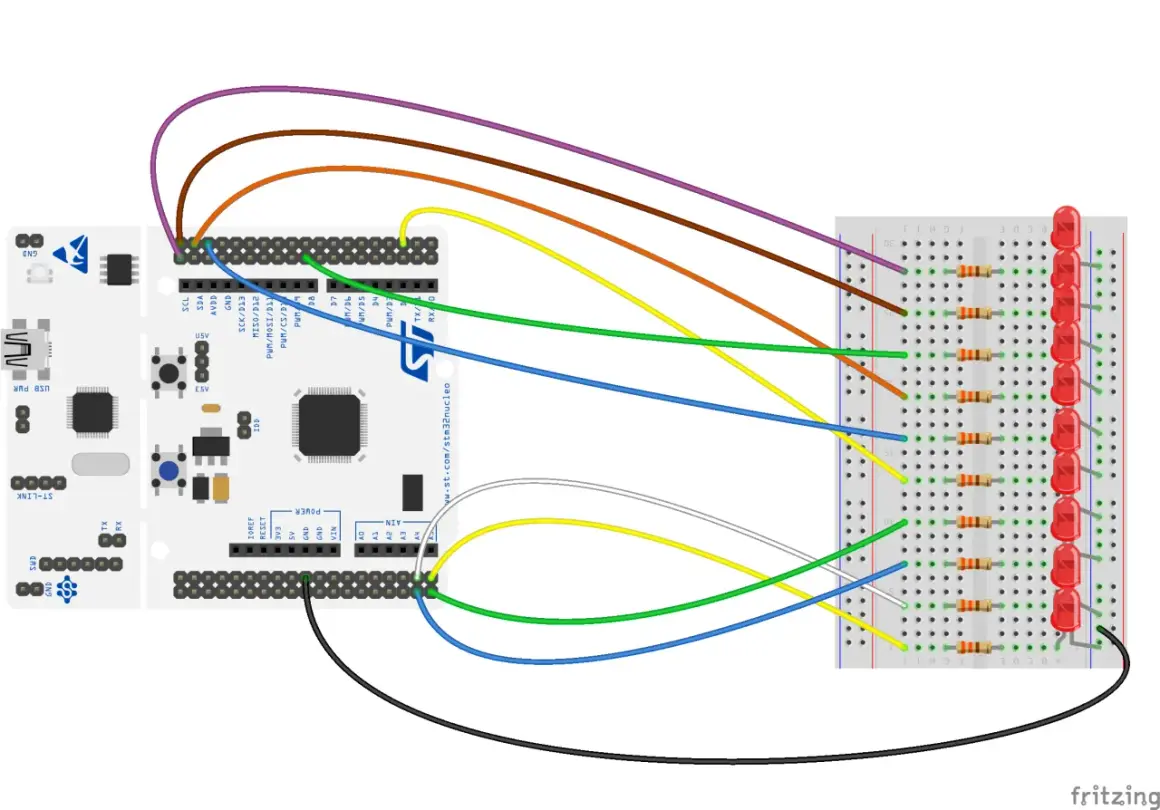

Czym jest GPIO i co naprawdę robi w układzie
Ja upraszczam ten temat tak: GPIO to programowalny styk cyfrowy, który w jednym momencie może czytać sygnał, a w innym go wystawiać. Z punktu widzenia projektu budynku to bardzo wygodne, bo jednym typem połączenia obsłużysz przycisk sceny, kontaktron w oknie, sygnał z czujnika zalania czy sterowanie przekaźnikiem. Różnica między dobrym a przeciętnym rozwiązaniem zaczyna się jednak nie przy samym pinie, tylko przy tym, czy rozumiesz jego ograniczenia elektryczne.
W praktyce interesują nas trzy rzeczy: poziom logiczny 0/1, dopuszczalny prąd oraz to, czy pin ma wejście, wyjście, czy oba tryby naraz. Kiedy te trzy elementy są jasne, cała reszta staje się przewidywalna. A to prowadzi do pytania, jak taki pin jest zbudowany od środka.
Jak zbudowane jest wyprowadzenie GPIO
W środku pojedynczego wyprowadzenia nie ma magii, tylko kilka prostych bloków, które razem decydują o tym, czy pin zachowuje się jak wejście, wyjście albo linia współdzielona z inną funkcją układu. Najprościej myśleć o nim jak o punkcie kontaktowym, za którym stoi elektronika pomiarowa, elektronika sterująca i zestaw zabezpieczeń. To właśnie dlatego ten sam fizyczny pin może obsługiwać kilka ról, ale nigdy jednocześnie bez ograniczeń.
| Element | Rola | Dlaczego ma znaczenie |
|---|---|---|
| Pad lub metaliczne wyprowadzenie | Fizyczny punkt połączenia z przewodem, złączem albo ścieżką PCB | To tutaj zaczyna się całe połączenie z resztą instalacji |
| Bufor wejściowy | Odczytuje poziom logiczny bez nadmiernego obciążania źródła sygnału | Pozwala mierzyć stan przycisku lub czujnika, nie „wysysając” z niego prądu |
| Sterownik wyjścia | Wymusza stan wysoki albo niski na pinie | Decyduje, czy wyjście aktywnie zasila sygnał, czy go ściąga do masy |
| Rezystory podciągające i ściągające | Ustalają stan spoczynkowy wejścia | Zapobiegają losowym odczytom, gdy nic nie naciska przycisku i nic nie steruje linią |
| Zabezpieczenia ESD | Chronią przed wyładowaniami i krótkimi impulsami | Bez nich pin byłby dużo bardziej podatny na uszkodzenia przy dotyku i długich przewodach |
| Multiplekser funkcji | Przełącza, czy pin działa jako GPIO, UART, SPI, PWM lub inny interfejs | Wyjaśnia, czemu nie każdy pin zawsze może robić wszystko naraz |
| Rejestry sterujące | W nich ustawiasz kierunek, tryb i stan pinu | To program decyduje, czy pin jest wejściem, wyjściem czy linią specjalną |
W nowoczesnych układach ten sam pin bywa „podłączany” wewnętrznie do różnych bloków przez przełącznik funkcji. To dlatego jedna płytka może mieć pozornie mało wyprowadzeń, a w praktyce oferować bardzo dużo możliwości. Jak pokazuje dokumentacja Arduino, konkretne limity prądowe i konfiguracje zależą od rodziny układu, więc zawsze sprawdzam dokumentację tej jednej, konkretnej płytki, a nie tylko ogólny opis standardu.
Gdy rozumiesz tę budowę, łatwiej odróżnić bezpieczny sygnał sterujący od połączenia, które tylko „działa”, ale nie powinno tak pozostać na dłużej. Następny krok to tryby pracy, bo właśnie one tłumaczą, dlaczego ten sam pin zachowuje się inaczej w różnych zadaniach.
Tryby pracy, które trzeba rozróżniać
Najczęściej spotykam cztery podstawowe scenariusze: wejście, wyjście push-pull, wyjście open-drain oraz wejście z rezystorem podciągającym. W praktyce to właśnie od trybu zależy, czy pin reaguje na sygnał z zewnątrz, czy sam go generuje. Dla początkujących różnica bywa subtelna, ale dla niezawodności całego projektu jest ogromna.
| Tryb | Co robi pin | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Wejście | Odczytuje stan logiczny, nie wymuszając go | Przycisk, kontaktron, prosty czujnik binarny | Bez rezystora wejście może „pływać” i losowo zmieniać odczyt |
| Wejście z pull-up | Utrzymuje stan wysoki, dopóki coś nie ściągnie linii do masy | Przycisk do GND, prosty układ alarmowy | Logika jest odwrócona: wciśnięcie często daje LOW |
| Wyjście push-pull | Aktywnie ustawia stan wysoki i niski | Dioda LED, wejście sterownika, sygnał logiczny | Nie wolno traktować go jak źródła dużej mocy |
| Wyjście open-drain | Może tylko ściągać linię do masy, a stan wysoki zapewnia pull-up | I²C, linie współdzielone, niektóre układy czujników | Bez rezystora podciągającego nie uzyskasz poprawnego „1” |
Wewnętrzne rezystory podciągające też nie są identyczne na każdej platformie. W dokumentacji Arduino widać, że w części układów AVR ich wartość mieści się zwykle w zakresie 20-50 kΩ, a w Arduino Due 50-150 kΩ. W praktyce oznacza to jedno: jeśli zależy mi na powtarzalności i odporności na zakłócenia, nie zgaduję, tylko dobieram rezystor do konkretnej płytki i długości przewodu.
To rozróżnienie trybów bardzo pomaga, kiedy przechodzimy z definicji do zastosowań w domu, bo wtedy ważne staje się nie tylko „czy działa”, ale też „czy będzie działać po zamknięciu ścian”.
Gdzie wykorzystać je w domu i na budowie
W instalacjach budynkowych GPIO pojawia się częściej, niż wielu osobom się wydaje. Służy nie tylko do prostych diod, ale też do komunikacji z elementami automatyki, które mają działać cicho, przewidywalnie i bez ciągłej obsługi. Ja najczęściej widzę je przy wejściach przyciskowych, detekcji stanu drzwi i okien, sterowaniu przekaźnikami oraz logice rolet.
| Zastosowanie | Typowe połączenie | Co daje w praktyce |
|---|---|---|
| Przycisk sceny | Wejście z pull-up i styk do masy | Proste okablowanie i mało elementów dodatkowych |
| Kontaktron w oknie lub drzwiach | Wejście z pull-up, czasem filtr programowy | Stabilny odczyt stanu otwarcia i zamknięcia |
| Czujnik zalania | Wejście cyfrowe z odpowiednim rezystorem i alarmem | Szybka reakcja, zanim woda zacznie robić szkody |
| Przekaźnik lub moduł wykonawczy | Wyjście przez tranzystor lub optoizolację | Bezpieczne sterowanie większym obciążeniem |
| Roleta albo żaluzja | Dwa wyjścia z blokadą wzajemną | Brak jednoczesnego podania sygnału „góra” i „dół” |
Ja nie łączę pinu bezpośrednio z elementem wykonawczym, jeśli mowa o czymkolwiek cięższym niż mała dioda sygnalizacyjna. Do przekaźników, silników czy zaworów zawsze dokładam stopień pośredni, bo sam pin ma sterować logiką, a nie dźwigać obciążenie. Właśnie tu granica między elektroniką a instalacją budynku staje się najbardziej praktyczna: sygnał sterujący to jedno, a energia potrzebna do wykonania pracy to drugie.
Skoro już widać, do czego takie wyprowadzenia są użyteczne, czas przyjrzeć się błędom, które najczęściej wychodzą dopiero po montażu. I to właśnie one potrafią zamienić prosty układ w źródło przypadkowych awarii.
Najczęstsze błędy przy projektowaniu
- Wiszące wejście - pin ustawiony jako wejście bez pull-up lub pull-down potrafi zbierać zakłócenia z otoczenia i losowo zmieniać stan.
- Złe napięcie logiczne - 3.3 V i 5 V nie są wymienne z automatu; jeśli układ nie jest 5V tolerant, łatwo go uszkodzić.
- Bezpośrednie sterowanie większym obciążeniem - silnik, przekaźnik czy dłuższy przewód wymagają dodatkowego stopnia mocy albo ochrony.
- Brak wspólnej masy - dwa urządzenia mogą mieć poprawne zasilanie, ale bez wspólnego odniesienia sygnał i tak nie będzie czytelny.
- Ignorowanie stanu po starcie - część pinów ma zachowanie specjalne przy uruchamianiu mikrokontrolera, więc obciążenie może na moment zareagować nie tak, jak oczekujesz.
- Za długi i nieopisany przewód - w budynku to prosta droga do zakłóceń, pomyłek montażowych i trudnego serwisu po zamknięciu zabudowy.
Najwięcej problemów widzę wtedy, gdy ktoś myśli o GPIO jak o „magicznych kabelkach do wszystkiego”. To nie jest dobre podejście. Każdy pin ma swoje limity prądowe, swoje napięcie pracy i swoje zachowanie w konkretnym trybie, a różnice między płytkami potrafią być bardzo duże. Dlatego zanim cokolwiek przykręcę na stałe, testuję układ na stole i sprawdzam reakcję w realnych warunkach, nie tylko w teorii.
Te błędy da się ograniczyć, jeśli wcześniej dobrze zaplanujesz samą instalację. I właśnie dlatego w budynku liczy się nie tylko elektronika, ale też to, jak poprowadzisz przewody i gdzie zostawisz miejsce na rozbudowę.
Jak planować instalację pod automatykę budynku
W domu w budowie największą różnicę robi myślenie o przyszłości, a nie tylko o pierwszym uruchomieniu. Ja przy takich projektach zakładam, że część funkcji zmieni się po roku albo dwóch, bo użytkownik dopiero wtedy widzi, czego mu brakuje. Z tego powodu zostawiam zapas linii, przewiduję sensowne miejsce na sterownik i nie mieszam sygnałów niskonapięciowych z przewodami zasilającymi 230 V.
- Zostaw 20-30% wolnych wejść i wyjść - ten zapas zwykle ratuje projekt, gdy dochodzi dodatkowy czujnik, przycisk albo strefa światła.
- Planuj centralny punkt sterowania - łatwiej serwisować jedną szafkę lub rozdzielnię niż kilka przypadkowych modułów rozsianych po budynku.
- Oddziel niskie napięcie od mocy - to poprawia bezpieczeństwo, zmniejsza zakłócenia i upraszcza późniejsze naprawy.
- Opisuj każdą żyłę i każdy obwód - po zamknięciu ścian etykiety są warte więcej niż „pamiętam, gdzie co idzie”.
- Uwzględnij długość przewodów - im dłuższa trasa, tym większa szansa na zakłócenia, spadki napięcia i potrzebę dodatkowego bufora.
- Przewidź dostęp serwisowy - sterownik schowany za stałą zabudową bywa tańszy na etapie montażu, ale drogi w obsłudze.
W praktyce najbardziej opłaca się traktować GPIO jako część większego systemu, a nie jako samotny detal na płytce. Kiedy od początku wiesz, ile sygnałów masz dziś i ile możesz chcieć jutro, łatwiej dobrać odpowiednią płytkę, moduł przekaźnikowy, zasilacz i sposób prowadzenia kabli. To oszczędza nie tylko czas, ale też nerwy przy pierwszej rozbudowie.
Co zyskuje projekt, gdy od początku myślisz o zapasie
Najlepsze projekty nie są te, które wykorzystują każdy pin do zera, tylko te, które zostawiają sobie oddech. Ja patrzę na to bardzo praktycznie: jeden dobrze opisany i przetestowany kanał jest cenniejszy niż pięć przypadkowych połączeń, które trzeba będzie poprawiać po zamknięciu ścian. Jeśli więc planujesz automatykę przy okazji budowy albo wykończenia, zacznij od mapy wejść, wyjść i przewidywanego obciążenia, a dopiero potem dobieraj elektronikę.
Najwięcej spokoju daje prosta zasada: pin ma sterować sygnałem, a nie walczyć z rzeczywistą mocą instalacji. Gdy trzymasz się tej reguły, łatwiej uniknąć uszkodzeń, uprościć serwis i przygotować dom na kolejne funkcje bez kosztownego kucia. I właśnie dlatego dobrze rozumiane GPIO nie jest drobiazgiem z elektroniki, tylko jednym z elementów sensownie zaprojektowanego budynku.
