Schemat instalacji CO otwartej z zaworem trójdrożnym jest kluczowym elementem, który zapewnia efektywne i bezpieczne działanie systemu grzewczego w domach jednorodzinnych. W tym artykule omówimy, jak prawidłowo zainstalować ten system, zwracając szczególną uwagę na rolę zaworu trójdrożnego oraz naczynia wzbiorczego. Zrozumienie tych elementów jest niezbędne, aby uniknąć najczęstszych błędów montażowych, które mogą prowadzić do poważnych problemów z ogrzewaniem.
Instalacja CO wymaga staranności i znajomości zasad, aby zapewnić optymalne funkcjonowanie. Zawór trójdrożny, odpowiedzialny za kontrolowanie przepływu czynnika grzewczego, oraz naczynie wzbiorcze, które chroni system przed nadmiernym wzrostem ciśnienia, są fundamentami każdego skutecznego systemu grzewczego. W dalszej części artykułu przedstawimy szczegółowe informacje na temat instalacji i konserwacji tych elementów.
Najistotniejsze informacje:
- Zawór trójdrożny kontroluje przepływ i temperaturę czynnika grzewczego, co pozwala na efektywne ogrzewanie pomieszczeń.
- Naczynie wzbiorcze zapobiega nadmiernemu wzrostowi ciśnienia w systemie, co jest kluczowe dla jego bezpieczeństwa.
- Właściwe przygotowanie miejsca montażu oraz użycie odpowiednich narzędzi są niezbędne do prawidłowej instalacji.
- Najczęstsze błędy montażowe to niewłaściwe umiejscowienie zaworu oraz brak odpowiednich spadków rur, co może prowadzić do problemów z cyrkulacją wody.
- Regularna konserwacja systemu, w tym kontrola poziomu wody w naczyniu wzbiorczym, jest kluczowa dla długotrwałej eksploatacji.

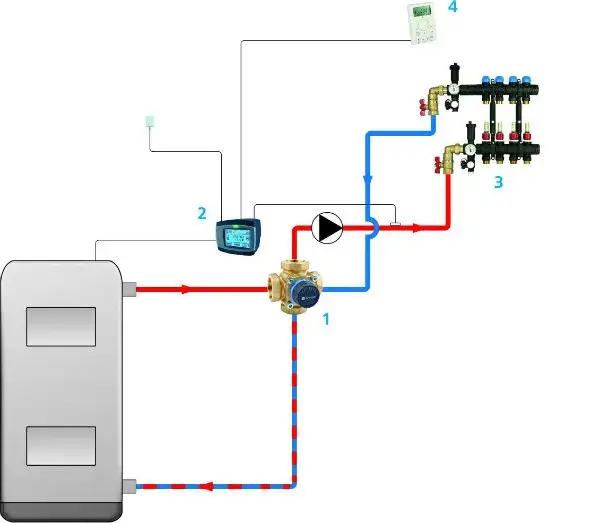

Schemat instalacji CO otwartej z zaworem trójdrożnym – kluczowe elementy
W instalacji CO otwartej z zaworem trójdrożnym kluczowymi elementami są zawór trójdrożny oraz naczynie wzbiorcze. Zawór trójdrożny odgrywa istotną rolę w regulowaniu przepływu i temperatury czynnika grzewczego. Dzięki niemu możliwe jest mieszanie ciepłej wody z kotła z wodą powracającą do systemu, co pozwala na osiągnięcie optymalnej temperatury w grzejnikach. Istnieją dwa główne typy zaworów trójdrożnych: przełączający, który kieruje przepływ do różnych odbiorników ciepła, oraz mieszalnikowy, który zabezpiecza kocioł przed zbyt niską temperaturą.
Naczynie wzbiorcze jest kolejnym kluczowym elementem w układzie otwartym. Znajduje się w najwyższym punkcie instalacji i jest połączone z atmosferą, co zapewnia naturalną ochronę przed nadmiernym wzrostem ciśnienia. Rura bezpieczeństwa łączy kocioł z naczyniem wzbiorczym, co uniemożliwia wystąpienie niebezpiecznych sytuacji. Prawidłowe dobranie pojemności naczynia wzbiorczego, które dla typowego domu jednorodzinnego wynosi 20–25 litrów, jest kluczowe dla efektywności całego systemu grzewczego.
Zawór trójdrożny – jego rola w systemie grzewczym
Zawór trójdrożny pełni kluczową funkcję w systemie grzewczym, ponieważ reguluje przepływ wody oraz jej temperaturę. Dzięki temu możliwe jest efektywne zarządzanie ciepłem w budynku. Zawór ten może być używany w różnych konfiguracjach, w zależności od potrzeb systemu grzewczego. Na przykład, zawór przełączający kieruje wodę do różnych grzejników, podczas gdy zawór mieszalnikowy miesza wodę z kotła z wodą powracającą, co chroni kocioł przed zbyt niską temperaturą.
- Typy zaworów trójdrożnych: przełączający i mieszalnikowy.
- Rola zaworu w optymalizacji efektywności energetycznej systemu grzewczego.
- Znaczenie kierunku przepływu wody dla prawidłowego działania zaworu.
Naczynie wzbiorcze – jak zapewnić bezpieczeństwo instalacji
Naczynie wzbiorcze odgrywa kluczową rolę w systemie grzewczym, ponieważ zapobiega nadmiernemu wzrostowi ciśnienia w instalacji. Jego odpowiednie dobranie i umiejscowienie są niezbędne dla zapewnienia bezpiecznego działania całego systemu. W układzie otwartym naczynie wzbiorcze powinno znajdować się w najwyższym punkcie instalacji, co umożliwia naturalny odpływ powietrza i chroni przed niebezpiecznymi sytuacjami. Prawidłowa pojemność naczynia, która dla typowego domu jednorodzinnego wynosi od 20 do 25 litrów, jest również kluczowa, aby zaspokoić potrzeby systemu grzewczego.
Właściwe umiejscowienie naczynia wzbiorczego oraz jego połączenie z atmosferą zapewnia, że woda w systemie może swobodnie się rozszerzać i kurczyć, co jest szczególnie ważne podczas zmiany temperatury. Brak odpowiedniego naczynia wzbiorczego może prowadzić do awarii systemu i potencjalnych uszkodzeń kotła oraz innych elementów instalacji. Dlatego tak istotne jest, aby przy planowaniu schematu instalacji CO otwartej z zaworem trójdrożnym zwrócić szczególną uwagę na te aspekty.
Krok po kroku: montaż instalacji CO z zaworem trójdrożnym
Przy montażu instalacji CO z zaworem trójdrożnym kluczowe jest odpowiednie przygotowanie miejsca. Należy upewnić się, że wszystkie elementy są dostępne i w dobrym stanie. Przed rozpoczęciem montażu warto przygotować schemat montażu instalacji CO z zaworem trójdrożnym, który pomoże w zrozumieniu, jak poszczególne elementy będą ze sobą współpracować. Wszelkie rury powinny być poprowadzone z odpowiednimi spadkami, aby zapewnić optymalny przepływ wody. Sprawdzenie, czy wszystkie zawory są sprawne i czy nie ma wycieków, to również kluczowy krok przed rozpoczęciem instalacji.
Po przygotowaniu miejsca można przystąpić do montażu zaworu trójdrożnego. Należy upewnić się, że kierunek przepływu jest zgodny z oznaczeniami na zaworze, co zapobiegnie problemom z cyrkulacją wody. Zawór powinien być podłączony do zasilania z kotła, powrotu oraz instalacji grzewczej. Po zakończeniu montażu warto przeprowadzić próbę szczelności, aby upewnić się, że wszystkie połączenia są odpowiednio dokręcone i nie ma wycieków. Dobrze przeprowadzony montaż zapewni długotrwałe i bezproblemowe działanie systemu grzewczego.
Przygotowanie miejsca montażu – co musisz wiedzieć
Przygotowanie miejsca montażu jest kluczowym krokiem w instalacji systemu CO z zaworem trójdrożnym. Należy upewnić się, że przestrzeń jest odpowiednio duża, aby pomieścić wszystkie niezbędne elementy, takie jak kocioł, naczynie wzbiorcze i rury. Ważne jest, aby instalacja była wykonana w miejscu dobrze wentylowanym, co pomoże w uniknięciu problemów z nadmiernym ciśnieniem. Dodatkowo, należy zadbać o to, aby w pobliżu nie znajdowały się żadne materiały łatwopalne, co zwiększy bezpieczeństwo całego systemu.
Podczas przygotowywania miejsca montażu, warto również sprawdzić dostępność źródeł zasilania oraz odpowiednich przyłączy wodnych. Upewnij się, że wszystkie elementy są łatwo dostępne, co ułatwi późniejsze prace serwisowe. Przestrzeganie tych zasad pozwoli na bezpieczną i efektywną instalację, co jest kluczowe dla prawidłowego działania systemu grzewczego.
Prawidłowe podłączenie zaworu trójdrożnego – unikaj błędów
Podczas podłączania zaworu trójdrożnego niezwykle ważne jest, aby ścisłe przestrzegać kierunku przepływu, co jest zazwyczaj oznaczone strzałkami na korpusie zaworu. Niewłaściwe podłączenie może prowadzić do blokad w systemie, co z kolei może skutkować nieefektywnym działaniem całego układu grzewczego. Ważne jest, aby upewnić się, że wszystkie połączenia są dokładnie dokręcone, co zapobiega wyciekom wody.
Warto również zwrócić uwagę na to, aby nie montować zaworu w miejscach, gdzie może być narażony na uszkodzenia mechaniczne lub wysoką temperaturę. Dobrze wykonane podłączenie zaworu trójdrożnego zapewnia nie tylko efektywność systemu, ale także jego długotrwałą eksploatację. Unikanie tych powszechnych błędów jest kluczowe dla sukcesu całej instalacji.
Typowe problemy podczas instalacji CO – jak ich unikać
Podczas instalacji systemu CO z zaworem trójdrożnym mogą wystąpić różne problemy, które mogą wpływać na efektywność i bezpieczeństwo systemu. Jednym z najczęstszych błędów jest nieprawidłowe umiejscowienie komponentów. Zawór trójdrożny powinien być zainstalowany w odpowiednim miejscu, aby zapewnić prawidłowy przepływ czynnika grzewczego. Jeśli zawór jest umieszczony w niewłaściwej lokalizacji, może to prowadzić do zatorów, co z kolei wpłynie na wydajność systemu grzewczego.
Innym istotnym problemem jest niewłaściwy spadek rur. Rury powinny być prowadzone z odpowiednim nachyleniem, co zapewnia swobodny przepływ wody i zapobiega gromadzeniu się powietrza w systemie. Brak odpowiednich spadków może prowadzić do problemów z cyrkulacją i obniżeniem efektywności systemu. Aby uniknąć tych problemów, ważne jest, aby przed rozpoczęciem instalacji dokładnie zaplanować układ rur oraz ich umiejscowienie.
| Błąd instalacyjny | Skutek | Działania naprawcze |
|---|---|---|
| Nieprawidłowe umiejscowienie zaworu trójdrożnego | Blokady w przepływie czynnika grzewczego | Przeanalizować i dostosować lokalizację zaworu |
| Niewłaściwe spadki rur | Problemy z cyrkulacją wody | Sprawdzić nachylenie rur i dostosować je |
| Montaż zaworów odcinających na rurze bezpieczeństwa | Ryzyko nadmiernego ciśnienia | Usunąć zawory odcinające z rury bezpieczeństwa |
Błędy w umiejscowieniu zaworu – skutki i rozwiązania
Nieprawidłowe umiejscowienie zaworu trójdrożnego może prowadzić do poważnych problemów w systemie grzewczym. Gdy zawór jest zainstalowany w niewłaściwej lokalizacji, może to ograniczyć przepływ czynnika grzewczego, co skutkuje nieefektywnym ogrzewaniem pomieszczeń. W skrajnych przypadkach, niewłaściwe umiejscowienie może prowadzić do uszkodzenia samego zaworu lub innych komponentów systemu. Dlatego tak ważne jest, aby starannie zaplanować lokalizację zaworu, biorąc pod uwagę zarówno dostępność, jak i efektywność działania całego układu.
Aby uniknąć błędów w umiejscowieniu zaworu, warto skonsultować się z profesjonalistą lub korzystać z diagramów instalacji CO, które wskazują optymalne położenie zaworu. Dobrze przemyślane umiejscowienie nie tylko poprawi efektywność grzewczą, ale również ułatwi przyszłe prace serwisowe. Właściwa lokalizacja zaworu trójdrożnego jest kluczowa dla długotrwałego i bezawaryjnego działania systemu grzewczego.
Niewłaściwe spadki rur – jak je poprawić dla efektywności
Odpowiednie nachylenie rur w instalacji CO jest kluczowe dla zapewnienia efektywnego przepływu wody i zapobiegania problemom z cyrkulacją. Niewłaściwe spadki mogą prowadzić do gromadzenia się powietrza w systemie, co skutkuje zatorami i obniżoną wydajnością grzewczą. Idealne nachylenie rur powinno wynosić od 1 do 2% w kierunku naczynia wzbiorczego, co pozwala na swobodny przepływ wody i eliminację powietrza z systemu.
Aby poprawić niewłaściwe spadki rur, należy zidentyfikować miejsca, w których nachylenie jest niewystarczające, a następnie dostosować układ rur, aby spełniał wymagania. W niektórych przypadkach konieczne może być dodanie dodatkowych podpór lub zmiana kierunku rur, aby osiągnąć odpowiednie nachylenie. Dbałość o właściwe spadki rur zapewnia nie tylko efektywność systemu, ale również jego długotrwałą eksploatację.
Nowoczesne technologie w instalacjach CO – przyszłość efektywności
W miarę jak technologia rozwija się, nowoczesne rozwiązania w instalacjach CO stają się coraz bardziej dostępne. Warto zwrócić uwagę na inteligentne systemy zarządzania ciepłem, które pozwalają na zdalne monitorowanie i kontrolowanie ustawień systemu grzewczego. Dzięki zastosowaniu czujników temperatury oraz aplikacji mobilnych, użytkownicy mogą dostosować parametry ogrzewania w czasie rzeczywistym, co prowadzi do znacznych oszczędności energii i poprawy komfortu cieplnego w budynkach.
Inwestycja w nowoczesne zawory trójdrożne z wbudowanymi czujnikami oraz systemy automatycznej regulacji przepływu może znacząco zwiększyć efektywność całej instalacji. Te zaawansowane technologie nie tylko minimalizują ryzyko błędów związanych z ręcznym ustawieniem, ale także optymalizują zużycie energii, co jest kluczowe w kontekście rosnących kosztów energii i troski o środowisko. Warto rozważyć te innowacje przy planowaniu lub modernizacji schematu instalacji CO otwartej z zaworem trójdrożnym.
