W instalacjach skrót DN decyduje o tym, czy elementy będą ze sobą współpracować, jaki uzyskasz przepływ i czy projekt da się później sensownie wykonać bez przeróbek. Poniżej wyjaśniam, czym jest średnica nominalna, jak odróżnić ją od wymiarów rzeczywistych oraz na co patrzeć przy doborze rur, kształtek i armatury w wodzie, ogrzewaniu i kanalizacji. Dorzucam też praktyczne przykłady, bo właśnie na etapie zakupu i montażu najłatwiej o kosztowną pomyłkę.
Najważniejsze informacje o średnicy nominalnej w instalacjach
- DN to oznaczenie systemowe, a nie zwykły pomiar suwmiarką.
- Ten sam DN nie zawsze oznacza identyczny wymiar zewnętrzny, bo wszystko zależy od materiału i normy.
- W praktyce trzeba sprawdzać także typ połączenia, grubość ścianki i przeznaczenie elementu.
- Najczęściej spotykane rozmiary w budynkach to DN 15, DN 20, DN 25, DN 32, DN 50 i DN 110.
- Przy zamówieniu nie wystarcza sam symbol na katalogu. Zawsze porównuję go z kartą techniczną i projektem.
Czym jest średnica nominalna i po co się ją stosuje
Średnica nominalna to umowny rozmiar używany do opisu rur, kształtek, zaworów i całej armatury. W praktyce pomaga połączyć elementy z różnych systemów bez zgadywania, czy dany zawór, kolano albo redukcja rzeczywiście pasują do rurociągu. To właśnie dlatego w projektach instalacyjnych i katalogach producentów spotyka się oznaczenia typu DN 15, DN 20 czy DN 50.
Najważniejsze jest to, że DN nie jest prostym odpowiednikiem rzeczywistej średnicy, którą można zmierzyć na gotowej rurze. W normach, m.in. ISO 6708, traktuje się je jako oznaczenie referencyjne. Dla instalatora oznacza to jedno: DN ma pomóc w doborze kompatybilnych elementów, a nie zastąpić pełny opis techniczny rury.
Ja zwykle tłumaczę to tak: jeśli widzę DN 25, myślę o rozmiarze systemowym, a nie o dokładnym wymiarze zewnętrznym czy wewnętrznym. To drobna różnica w nazewnictwie, ale w praktyce decyduje o tym, czy zamówiony element da się zamontować bez kombinowania. Ten punkt warto dobrze zrozumieć, bo prowadzi prosto do najczęstszych pomyłek przy odczytywaniu oznaczeń.
DN, d, D i cale nie znaczą tego samego
W instalacjach mylą się ze sobą cztery rzeczy: oznaczenie DN, średnica zewnętrzna D, średnica wewnętrzna d i potoczne cale. Na papierze wygląda to prosto, ale przy realnym zamówieniu różnice bywają bardzo istotne. Szczególnie wtedy, gdy łączysz stal z tworzywem albo porównujesz starszą instalację z nowym systemem producenta.
| Oznaczenie | Co opisuje | Czy to wymiar do zmierzenia | Gdzie spotkasz najczęściej |
|---|---|---|---|
| DN | Rozmiar nominalny elementu | Nie wprost | Rury, zawory, kształtki, projekty |
| D | Średnica zewnętrzna | Tak | Rysunki techniczne, katalogi, pomiary |
| d | Średnica wewnętrzna lub wymiar roboczy | Tak, ale zależy od systemu | Opisy techniczne, dobór hydrauliczny |
| Cale | Historyczny zapis rozmiaru | Nie zawsze wprost | Starsze instalacje, armatura, przejściówki |
Właśnie tu pojawia się najwięcej nieporozumień. Dwie rury mogą mieć ten sam DN, ale różnić się średnicą zewnętrzną, grubością ścianki albo sposobem łączenia. Z kolei w wielu systemach z tworzywa zamiast DN częściej podaje się wymiar zewnętrzny i grubość ścianki, na przykład 20 × 2,0 mm. To wygodne dla producenta i montażysty, ale wymaga większej uwagi przy doborze przejściówek.
Jeśli masz przed sobą starą instalację w calach, nie zakładaj automatycznie, że calowy opis da się zamienić na DN „1 do 1”. Taka skrótowa zamiana czasem działa tylko orientacyjnie. Przy zakupie osprzętu liczy się ostatecznie konkretny standard, a nie sama nazwa rozmiaru. Ten temat najlepiej widać, gdy przechodzi się od teorii do praktycznego doboru średnicy do instalacji.
Jak dobrać średnicę nominalną do konkretnej instalacji
Dobór nie zaczyna się od pytania „jaki DN jest najpopularniejszy?”, tylko od pytania, co ta instalacja ma przenieść i na jakim odcinku. W praktyce patrzę na pięć rzeczy: wymagany przepływ, długość trasy, liczbę odbiorników, materiał rury oraz dopuszczalne spadki ciśnienia. Dopiero potem wybieram nominalny rozmiar przewodu.
- Przepływ - większe zapotrzebowanie oznacza zwykle większy przekrój.
- Długość odcinka - im dłuższa trasa, tym większe znaczenie mają straty ciśnienia.
- Liczba punktów poboru - kilka odbiorników na jednym ciągu wymaga większej rezerwy.
- Materiał - rura stalowa, miedziana i z tworzywa nie zachowują się identycznie.
- Rodzaj instalacji - woda, c.o. i kanalizacja mają inne wymagania hydrauliczne.
Instalacja wodna
W instalacjach wodnych w domach jednorodzinnych często spotyka się DN 15 i DN 20 przy podejściach do baterii, zaworów i krótkich odcinków rozprowadzających. Na rozdzielaczach i głównych podejściach pojawiają się już większe przekroje, na przykład DN 25 lub DN 32, zwłaszcza wtedy, gdy z jednego przewodu zasilanych jest kilka punktów poboru. Zbyt mały przekrój daje spadki ciśnienia, a zbyt duży bez potrzeby podnosi koszt materiału i komplikuje montaż.
Ogrzewanie
W ogrzewaniu kluczowe są nie tylko średnice, ale też opory przepływu i równowaga całego układu. Na krótkich gałązkach wystarczą mniejsze DN, natomiast przewody zbiorcze i zasilające obiegi muszą mieć większy zapas, żeby pompa nie pracowała pod zbyt dużym obciążeniem. Przy błędnym doborze pojawiają się szumy, niedogrzane grzejniki albo trudności z odpowietrzeniem instalacji. To jeden z powodów, dla których w c.o. nie warto zgadywać rozmiaru na podstawie samego wyglądu rury.
Przeczytaj również: Jak podłączyć bojler elektryczny z zaworem: kompletna instrukcja montażu
Kanalizacja
W kanalizacji nominalny rozmiar ma znaczenie nie tylko dla przepustowości, ale też dla samooczyszczania przewodu. Typowe wartości to DN 50 dla niektórych przyborów sanitarnych, DN 75 dla odcinków zbiorczych i DN 110 przy pionach oraz głównych odpływach. Tu nie działa zasada „im większa średnica, tym lepiej” - zbyt duży przewód przy małym przepływie może sprzyjać odkładaniu osadów. Dlatego przy kanalizacji szczególnie ważne są spadki, długość odcinka i liczba załamań trasy.
W praktyce dobór DN najlepiej traktować jako połączenie hydrauliki i kompatybilności systemowej. Kiedy rozumiesz oba te elementy, łatwiej uniknąć sytuacji, w której instalacja wygląda poprawnie na papierze, a na budowie zaczyna się seria redukcji i przejściówek. To prowadzi nas do najczęściej spotykanych rozmiarów i tego, gdzie realnie się je stosuje.
Najczęściej spotykane średnice nominalne i gdzie je widzę

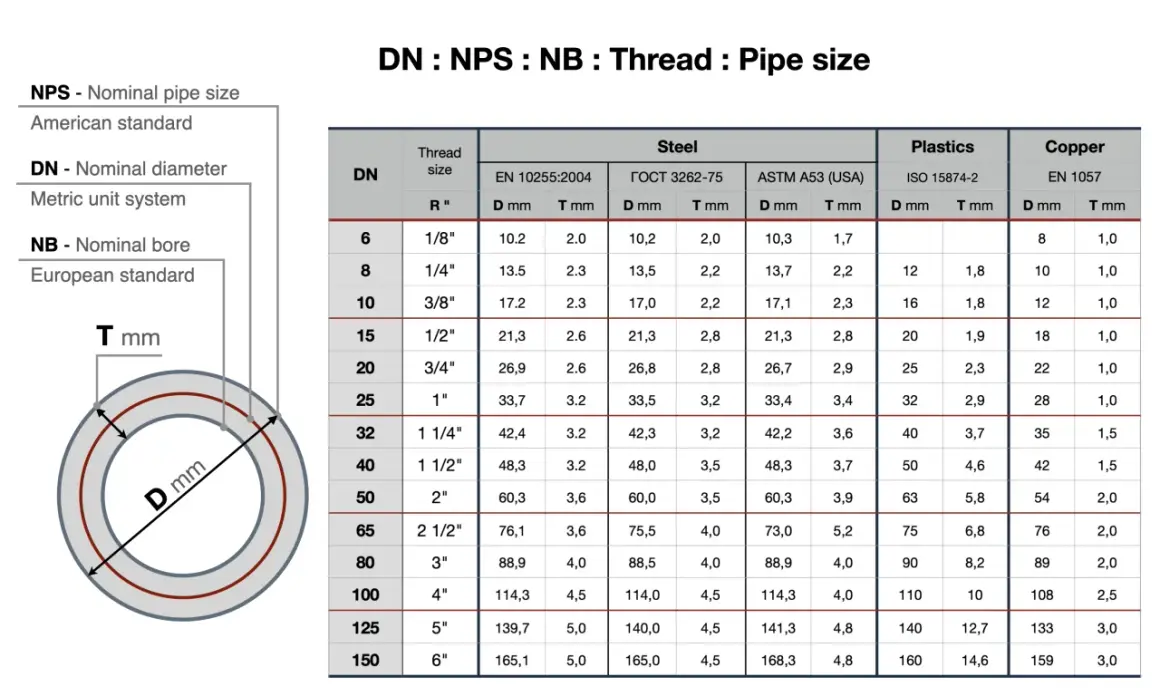

W budownictwie i instalacjach technicznych pewne rozmiary pojawiają się częściej niż inne. Poniższa tabela pokazuje orientacyjne wartości dla wielu rur stalowych oraz ich typowe zastosowanie. To nie jest uniwersalna lista dla każdego materiału, ale bardzo dobre punkt odniesienia przy czytaniu projektu albo zamówieniu materiału.
| DN | Przybliżony odpowiednik calowy | Typowa średnica zewnętrzna dla rur stalowych | Najczęstsze zastosowanie |
|---|---|---|---|
| DN 10 | 3/8" | 17,2 mm | Bardzo małe odcinki, drobna armatura |
| DN 15 | 1/2" | 21,3 mm | Podejścia do baterii, krótkie przyłącza |
| DN 20 | 3/4" | 26,9 mm | Popularne podejścia i rozgałęzienia |
| DN 25 | 1" | 33,7 mm | Małe rozdzielacze, zasilanie kilku punktów |
| DN 32 | 1 1/4" | 42,4 mm | Odcinki zbiorcze i większe podejścia |
| DN 40 | 1 1/2" | 48,3 mm | Większe zasilania i instalacje techniczne |
| DN 50 | 2" | 60,3 mm | Instalacje zbiorcze, techniczne i część kanalizacji |
| DN 65 | 2 1/2" | 76,1 mm | Kotłownie, piony, większe ciągi zasilające |
| DN 80 | 3" | 88,9 mm | Duże odcinki techniczne i przeciwpożarowe |
| DN 100 | 4" | 114,3 mm | Magistrale, większe instalacje i większa kanalizacja |
Najbardziej praktyczna część tej tabeli jest taka, że pozwala szybko zorientować się, czy oglądasz element mały, średni czy już naprawdę zbiorczy. Dla mnie to szczególnie ważne przy porównywaniu katalogów różnych producentów, bo ten sam DN może pojawiać się w zupełnie innym systemie połączeń. Jeżeli nie sprawdzisz wymiaru zewnętrznego i rodzaju złącza, sam symbol może nie wystarczyć.
Najczęstsze błędy przy zakupie i montażu
W praktyce instalacyjnej powtarza się kilka pomyłek, które później kosztują czas, poprawki i dodatkowe elementy. Najbardziej typowe są te:
- Mylenie DN z realnym pomiarem - symbol zgadza się na etykiecie, ale rura ma inny wymiar zewnętrzny niż oczekiwano.
- Porównywanie różnych systemów bez sprawdzenia normy - DN w stali, miedzi i tworzywie nie zawsze oznacza identyczny detal montażowy.
- Ignorowanie grubości ścianki - ten sam rozmiar nominalny może dawać inny przepływ i inne warunki pracy.
- Zamawianie po samej nazwie handlowej - „rura 1 cal” brzmi wygodnie, ale bez doprecyzowania systemu łatwo kupić coś niepasującego.
- Pomijanie typu połączenia - gwint, press, zacisk, kielich czy kołnierz to nie jest detal drugorzędny.
Skutki bywają różne: od lekkiego opóźnienia na budowie po realny problem z przepływem, hałasem albo szczelnością. W instalacjach, które mają działać latami, takie błędy są szczególnie kosztowne, bo wracają przy serwisie, rozbudowie albo wymianie armatury. Dlatego przed montażem zawsze sprawdzam więcej niż jeden parametr, a nie tylko sam numer DN.
Ten sam rozmiar nominalny nie gwarantuje też tego samego komfortu pracy układu. Zbyt mały przekrój podnosi opory, zbyt duży może pogorszyć zachowanie instalacji grawitacyjnej, a niepasująca armatura wprowadza dodatkowe zwężenia. Właśnie dlatego warto umieć czytać oznaczenia nie tylko na rurze, ale również na projekcie i w kartach katalogowych.
Na etapie zamówienia sprawdzam jeszcze trzy rzeczy
Jeśli mam już wybrany rozmiar nominalny, nie kończę na samym DN. Zawsze weryfikuję jeszcze trzy elementy: materiał, rodzaj połączenia i dokładny wymiar z karty technicznej. To mały nawyk, ale właśnie on najczęściej odróżnia sprawny montaż od improwizacji na budowie.
- Sprawdzam, czy element jest przeznaczony do tego samego systemu, co reszta instalacji.
- Porównuję średnicę zewnętrzną, a nie tylko oznaczenie nominalne.
- Patrzę, czy producent podaje gwint, kielich, press albo inne zakończenie kompatybilne z resztą osprzętu.
Jeżeli projekt jest starszy albo instalacja była wielokrotnie przerabiana, nie zakładam zgodności „na oko”. W takich sytuacjach najlepiej działa prosta zasada: najpierw identyfikacja systemu, potem DN, a dopiero na końcu zakup. Dzięki temu średnica nominalna rzeczywiście pomaga, zamiast wprowadzać zamieszanie.
