W instalacji elektrycznej najważniejsze nie jest to, żeby nic „nie wybijało”, tylko żeby przewody i odbiorniki były chronione wtedy, gdy obciążenie rośnie za mocno albo pojawia się zwarcie. Taki aparat ma odciąć zasilanie szybciej, niż przewód zdąży się przegrzać albo uszkodzić izolację. To zabezpieczenie nadprądowe dobiera się do przewodu, sposobu ułożenia i charakteru odbiornika, a nie tylko do samej mocy urządzenia.
W praktyce pokazuję tu, jak działa ten element rozdzielnicy, czym różni się od bezpiecznika i różnicówki oraz jak rozpoznać parametry, które naprawdę mają znaczenie przy remoncie lub modernizacji domu.
Najkrótsza droga do właściwego doboru w rozdzielnicy
- Chroni obwód przed przeciążeniem i zwarciem, ale nie zastępuje ochrony różnicowoprądowej.
- Najważniejsze parametry to prąd znamionowy, charakterystyka B/C/D i zdolność wyłączania.
- W mieszkaniówce często spotkasz 6 kA i 10 kA, ale wybór zależy od spodziewanego prądu zwarciowego.
- Charakterystyka B sprawdza się przy obwodach o małych prądach rozruchowych, C przy większych udarach, a D przy dużych rozruchach.
- RCD reaguje na upływ prądu, a nie na przeciążenie, więc nie może pełnić tej samej roli.
- Najczęstszy błąd to podnoszenie amperażu „żeby nie wybijało” zamiast sprawdzenia instalacji.
Jak działa ochrona przed przeciążeniem i zwarciem
W środku wyłącznika nadprądowego pracują dwa niezależne mechanizmy. Jeden reaguje na długotrwałe przeciążenie, drugi na gwałtowny wzrost prądu, czyli zwarcie. Dzięki temu ten sam aparat może tolerować krótki, normalny udar przy włączeniu urządzenia, ale nie powinien przepuścić sytuacji, w której przewód zaczyna się realnie przegrzewać.
Co dzieje się przy przeciążeniu
Przy przeciążeniu działa człon termiczny, zwykle oparty na bimetalu. Gdy prąd płynie zbyt długo, element się nagrzewa i z opóźnieniem wyzwala aparat. To celowe: chwilowy skok poboru nie powinien od razu wyłączać obwodu, ale wielominutowe albo wielogodzinne przeciążenie już tak, bo wtedy zaczyna cierpieć izolacja przewodów i osprzęt w ścianie.
Przeczytaj również: Kilowatogodzina (kWh) - Jak obliczyć zużycie prądu i czytać rachunek?
Co dzieje się przy zwarciu
Przy zwarciu prąd rośnie gwałtownie i tu wchodzi człon elektromagnetyczny. Jego zadaniem jest odciąć obwód niemal natychmiast, zanim energia zwarcia uszkodzi przewody, gniazda lub samą rozdzielnicę. Właśnie dlatego parametry wyłącznika trzeba czytać razem z przekrojem przewodu i warunkami instalacji, a nie w oderwaniu od reszty układu. Sam mechanizm jest prosty, ale dobór już nie, więc przechodzę do porównania najczęściej mylonych rozwiązań.
Jakie są różnice między wyłącznikiem, bezpiecznikiem i różnicówką
W domu i mieszkaniu najczęściej spotykam trzy podejścia do ochrony obwodów: wyłącznik nadprądowy, bezpiecznik topikowy i wyłącznik różnicowoprądowy. Każde z nich robi coś innego, a pomylenie tych ról prowadzi do błędnych decyzji przy remoncie albo wymianie rozdzielnicy.
| Rozwiązanie | Co chroni | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Wyłącznik nadprądowy | Przeciążenie i zwarcie | Można go ponownie załączyć po usunięciu awarii | Musi być dobrze dobrany do przewodu i charakteru obciążenia |
| Bezpiecznik topikowy | Przeciążenie i zwarcie | Prosta konstrukcja i bardzo dobra zdolność wyłączania | Po zadziałaniu wkładkę trzeba wymienić |
| Wyłącznik różnicowoprądowy | Upływ prądu do ziemi, ochrona uzupełniająca przed porażeniem | Wyłapuje uszkodzenia izolacji i prądy upływu | Nie chroni przed przeciążeniem ani zwarciem |
| RCBO | Upływ prądu, przeciążenie i zwarcie | Łączy funkcje dwóch aparatów w jednym module | Zwykle jest droższy od prostego MCB |
To ważne: różnicówka nie zastępuje aparatu nadprądowego, bo reaguje na prąd upływu, a nie na obciążenie przewodu. Jeśli ktoś wymienia tylko jeden element w rozdzielnicy i zakłada, że „wszystko już jest załatwione”, zwykle robi tylko pozorne uproszczenie. Kiedy znasz już różnice między rozwiązaniami, można wejść w to, co naprawdę decyduje o doborze: parametry i charakterystyki.
Jak dobrać prąd znamionowy, charakterystykę i zdolność wyłączania
Ja zwykle zaczynam od przewodu, a nie od samego aparatu. Jeśli zwiększysz amperaż tylko po to, żeby wyłącznik rzadziej zadziałał, możesz zostawić instalację bez realnej ochrony. W praktyce trzeba jednocześnie sprawdzić trzy rzeczy: prąd znamionowy, charakterystykę oraz zdolność wyłączania zwarć.
| Parametr | Co oznacza | Na co patrzeć w praktyce |
|---|---|---|
| In | Prąd znamionowy | Nie powinien być większy niż to, co bezpiecznie znosi przewód i osprzęt |
| B / C / D | Charakterystyka wyzwalania | Dobiera się ją do prądów rozruchowych odbiorników |
| Icn lub Icu | Zdolność wyłączania zwarcia | Musi być co najmniej tak duża jak spodziewany prąd zwarciowy w danym punkcie |
| 1P, 1P+N, 2P, 3P, 4P | Liczba biegunów | Powinna pasować do liczby faz i sposobu odłączania obwodu |
W mieszkaniówce często spotyka się aparaty o zdolności wyłączania 6 kA albo 10 kA. To nie jest detal do odhaczenia, tylko parametr bezpieczeństwa: jeśli spodziewany prąd zwarciowy w danym miejscu instalacji jest wyższy niż możliwości wyłącznika, aparat może nie zadziałać tak, jak powinien. Dokładne obliczenia powinien zrobić elektryk albo projektant, ale zasada jest prosta: zdolność wyłączania nie może być przypadkowa.
| Charakterystyka | Typowy zakres zadziałania | Gdzie ma sens |
|---|---|---|
| B | Około 3-5 × In | Obwody oświetleniowe, zwykłe gniazda, odbiory o małych prądach rozruchowych |
| C | Około 5-10 × In | Urządzenia z wyraźnym prądem startowym, część elektroniki z zasilaczami, małe silniki |
| D | Około 10-20 × In | Duże rozruchy, transformatory, niektóre maszyny i obwody przemysłowe |
W domach charakterystyka B jest najbezpieczniejszym punktem wyjścia dla wielu obwodów, ale C bywa potrzebna tam, gdzie odbiorniki mają większy udar przy starcie. D wybieram ostrożnie i tylko wtedy, gdy faktycznie wymaga tego urządzenie oraz instalacja. Sama tabela nie załatwia jednak wszystkiego, bo na obudowie znajdziesz jeszcze kilka skrótów, które warto umieć odczytać bez zgadywania.
Jak czytać oznaczenia na obudowie i w karcie katalogowej

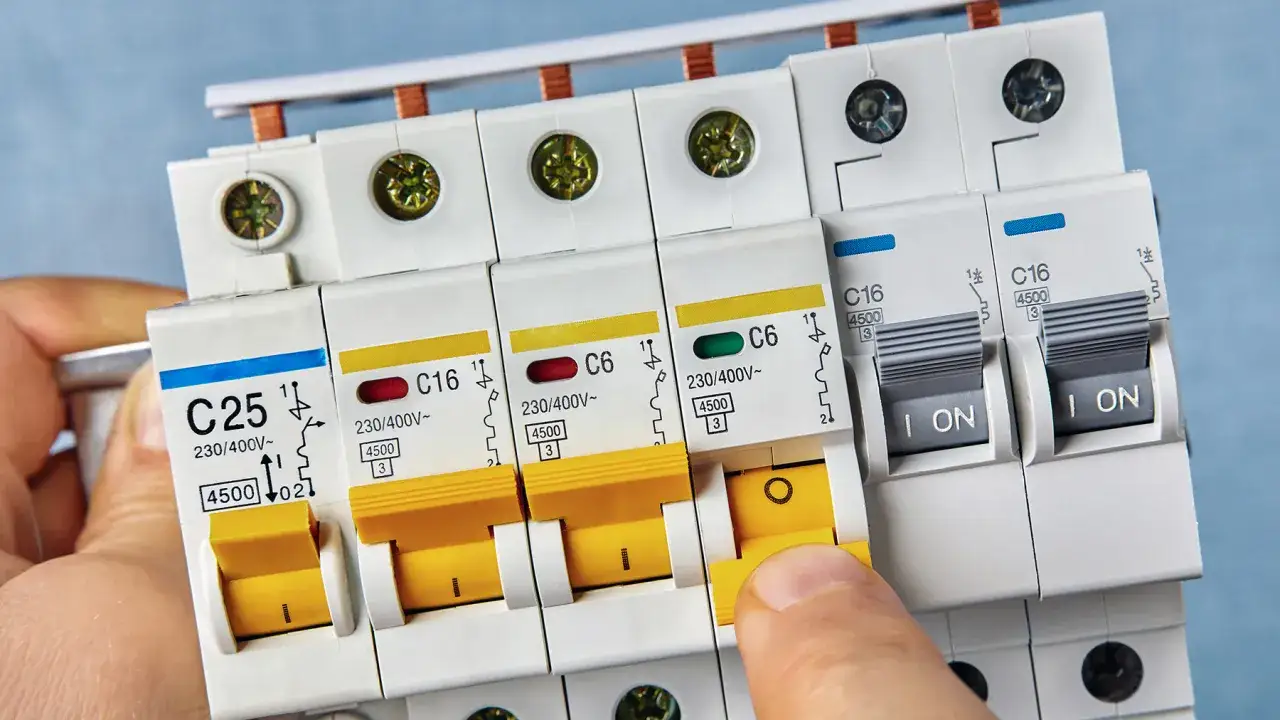

Na aparacie widzisz zwykle kilka skrótów, które na pierwszy rzut oka wyglądają jak katalogowy chaos. W praktyce to bardzo użyteczne informacje. Jeśli umiesz je odczytać, szybciej oceniasz, czy dany model nadaje się do konkretnego obwodu, czy tylko „pasuje na szynę”.
| Oznaczenie | Znaczenie | Dlaczego jest ważne |
|---|---|---|
| 16 A, 20 A, 25 A | Prąd znamionowy | Określa, jaki ciągły prąd aparat może przenosić w danych warunkach |
| B, C, D | Charakterystyka wyzwalania | Wskazuje, jak aparat zareaguje na udar rozruchowy i zwarcie |
| 6 kA, 10 kA | Zdolność wyłączania | Mówi, jaki prąd zwarciowy aparat może bezpiecznie przerwać |
| 230/400 V | Napięcie znamionowe | Musi pasować do instalacji, w której urządzenie będzie pracować |
| 1P+N | Jeden biegun fazowy i tor neutralny | Wygodne przy wielu obwodach jednofazowych, bo ułatwia odłączanie obwodu |
W kartach katalogowych producentów często znajdziesz też informację o zgodności z PN-EN 60898-1, czyli normą dla aparatów stosowanych w instalacjach domowych i podobnych. Dla mnie to ważny sygnał, że nie kupuję „anonimowego modułu”, tylko element zaprojektowany do konkretnego zastosowania. Po odczytaniu etykiety zostaje jeszcze pytanie praktyczne: gdzie taki aparat faktycznie sprawdza się najlepiej w domu i mieszkaniu.
Gdzie takie aparaty sprawdzają się w domu i mieszkaniu

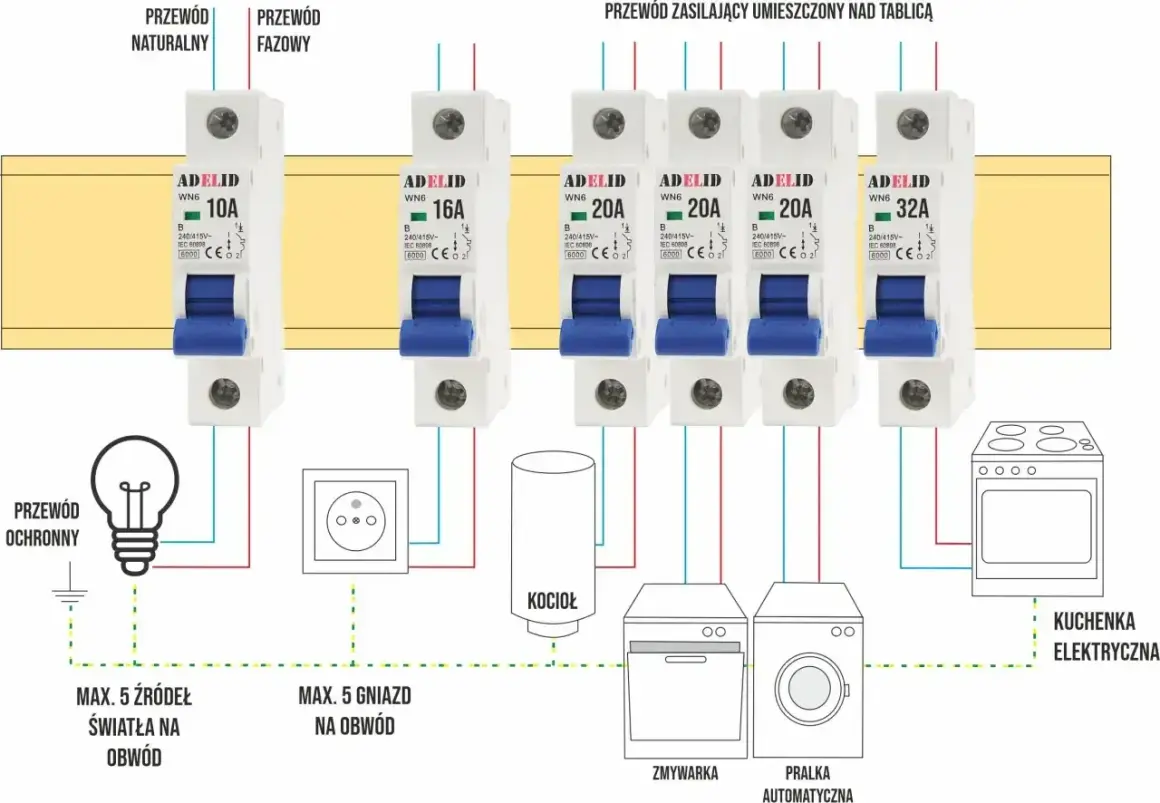

Nie każdy obwód potrzebuje tej samej charakterystyki. W dobrze zaprojektowanej instalacji inaczej traktuję oświetlenie, inaczej gniazda ogólne, a jeszcze inaczej piekarnik, pompę ciepła czy klimatyzację. To właśnie tutaj najłatwiej zobaczyć, że dobór ma znaczenie większe niż sama marka urządzenia.
| Obwód | Częsty wybór | Dlaczego właśnie taki |
|---|---|---|
| Oświetlenie | B6 lub B10 | Mały pobór mocy i zwykle niewielkie prądy rozruchowe |
| Gniazda ogólne | B16 | To najczęstszy kompromis między wygodą a ochroną przewodu |
| Płyta, piekarnik, urządzenia grzejne | B16, C16 lub C20 zależnie od projektu | Liczy się rzeczywisty pobór, długość obwodu i przekrój przewodu |
| Silnik, pompa, klimatyzacja | C16, C20 lub wyżej | Prąd startowy jest wyższy niż w zwykłych odbiornikach domowych |
| Elektronika z zasilaczami impulsowymi | Najczęściej B, czasem C | Krótki udar przy załączeniu nie zawsze oznacza potrzebę „mocniejszej” charakterystyki |
Ważne zastrzeżenie: to są przykłady, nie gotowy przepis. Nie wybieram C tylko dlatego, że brzmi „bezpieczniej”, i nie zakładam B20 na przewód, który powinien mieć niższe zabezpieczenie. W praktyce dobrze rozdzielone obwody są często ważniejsze niż sam model modułu, bo ograniczają skutki awarii i ułatwiają diagnozę. Skoro już wiadomo, gdzie taki aparat ma sens, warto zobaczyć, jakie błędy najczęściej wywołują kłopoty w codziennym użytkowaniu.
Najczęstsze błędy, które powodują ciągłe wyzwalanie
Jeżeli wyłącznik wyzwala raz na jakiś czas, nie zawsze oznacza to jego wadę. Częściej problem tkwi w doborze albo w samej instalacji. Ja zaczynam od pytania, co się zmieniło: nowe urządzenie, dołożony odbiornik, długi przedłużacz, luźny zacisk, a czasem po prostu stary przewód, który już nie trzyma parametrów.
- Za wysoki prąd znamionowy - jeśli ktoś podniósł amperaż „bo wybijało”, mógł osłabić ochronę przewodu zamiast rozwiązać problem.
- Zła charakterystyka - B w obwodzie z dużym rozruchem może wyzwalać zbyt łatwo, ale C użyte bez analizy pętli zwarcia też potrafi stworzyć problem.
- Za dużo odbiorników na jednym obwodzie - w mieszkaniach to klasyk. Pralka, czajnik i zmywarka na jednej linii to proszenie się o przeciążenia.
- Luźne zaciski - powodują grzanie, spadki napięcia i lokalne uszkodzenia, które trudno zauważyć bez pomiarów.
- Stara instalacja - przy aluminiowych przewodach, zużytych gniazdach i dawno nieruszanej rozdzielnicy sam wymieniony aparat nie załatwia sprawy.
- Brak sprawdzenia zwarciowego - przy zmianie na inną charakterystykę trzeba upewnić się, że warunki wyłączenia nadal są spełnione.
Najbardziej zdradliwy jest scenariusz, w którym wszystko działa „prawie dobrze”, ale aparat wyzwala przy konkretnym urządzeniu. Wtedy nie zakładam od razu, że sam wyłącznik jest za słaby. Najpierw sprawdzam pobór, rozruch, długość linii i stan połączeń. Jeśli po modernizacji dalej występują problemy, zwykle trzeba spojrzeć szerzej niż na jeden moduł w rozdzielnicy.
Co jeszcze sprawdzam przy modernizacji rozdzielnicy
Przy remoncie lub rozbudowie instalacji nie ograniczam się do wymiany jednego aparatu. Rozdzielnica ma działać jako układ, a nie zbiór przypadkowych elementów. Dlatego zwracam uwagę na kilka rzeczy naraz: opis obwodów, selektywność zabezpieczeń, miejsce na przyszłe obwody i stan połączeń wewnątrz rozdzielnicy.
- Sprawdzam, czy każdy obwód jest opisany tak, żeby dało się go szybko wyłączyć i zidentyfikować.
- Patrzę, czy zabezpieczenie przedlicznikowe i aparaty końcowe nie wchodzą sobie w drogę pod względem selektywności.
- Oceniam, czy rozdzielnica ma zapas miejsca na dodatkowe obwody po remoncie kuchni, łazienki albo garażu.
- Weryfikuję, czy przewody, szyny i mostki nie są przegrzane, zbyt ciasno upchane albo mechanicznie uszkodzone.
- Upewniam się, że ochrona różnicowoprądowa jest tam, gdzie rzeczywiście ma sens, ale nie zastępuje ochrony nadprądowej.
- Po większych zmianach zlecam pomiary, bo bez nich łatwo ocenić instalację „na oko” zbyt optymistycznie.
W praktyce najlepiej działa spokojny, techniczny dobór: odpowiedni przewód, właściwy aparat, sensowna charakterystyka i potwierdzona zdolność wyłączania. Gdy te elementy się zgadzają, instalacja jest bardziej przewidywalna, a użytkownik nie musi walczyć z ciągłym wyzwalaniem i przypadkowym gaszeniem obwodów. To właśnie ten porządek robi największą różnicę na co dzień.
