W prostych ściemniaczach, regulatorach mocy i niektórych układach startowych mały element wyzwalający potrafi przesądzić o tym, czy całość działa płynnie, czy tylko teoretycznie. Właśnie dlatego diak warto znać nie tylko z lekcji elektroniki, ale też z praktyki przy modernizacji oświetlenia, sterowaniu wentylatorami i budowie klasycznych układów AC. Poniżej wyjaśniam, jak działa, z czym współpracuje i kiedy ma sens, a kiedy lepiej sięgnąć po inne rozwiązanie.
Najważniejsze informacje o DIAC i sterowaniu fazowym
- DIAC to dwukierunkowy element wyzwalający, który sam nie zasila obciążenia, tylko uruchamia dalszą część układu.
- Najczęściej pracuje z triakiem w ściemniaczach, regulatorach prędkości i prostych układach zasilanych prądem przemiennym.
- W praktyce liczą się przede wszystkim napięcie zadziałania, symetria przełączania i zgodność z typem obciążenia.
- Klasyczny układ działa dobrze z prostymi odbiornikami, ale LED-y i nowoczesne zasilacze często wymagają innych rozwiązań.
- Najczęstsze problemy to zakłócenia EMI, zły dobór elementów i zbyt duże uproszczenia przy pracy z siecią 230 V.
Czym jest ten element i po co się go stosuje
DIAC należy do rodziny elementów półprzewodnikowych używanych do wyzwalania obwodów w momencie osiągnięcia określonego progu napięcia. Nie steruje mocą odbiornika bezpośrednio, tylko zachowuje się jak precyzyjny „przełącznik progowy”, który nagle przewodzi po przekroczeniu napięcia przebicia. W praktyce daje to powtarzalny impuls potrzebny do uruchomienia triaka albo innego elementu wykonawczego.
W dokumentacji STMicroelectronics rodzina DB3/DB4 jest opisana jako trigger diode z napięciem zadziałania 32 V lub 40 V i niewielką asymetrią przełączania, rzędu 3 V. To dobry przykład, bo pokazuje, że w takich układach nie chodzi o przypadkowe „otwarcie się” diody, tylko o przewidywalny próg działania. Dla projektanta i serwisanta to ważne: jeśli próg jest zbyt niski albo zbyt wysoki, cały układ zaczyna pracować nierówno albo wcale.
Na poziomie zastosowań ten element jest prosty, ale jego rola jest bardzo konkretna. Właśnie dlatego spotyka się go tam, gdzie liczy się powtarzalność wyzwalania, a nie rozbudowana logika sterowania. Żeby zobaczyć, jak to wygląda w praktyce, trzeba przejść od definicji do samego momentu zadziałania.
Jak działa diak w układzie AC
W układzie zasilanym prądem zmiennym kondensator ładuje się przez rezystor, aż napięcie na nim osiągnie próg zadziałania elementu. Wtedy DIAC gwałtownie przewodzi i oddaje krótki impuls do bramki triaka. To właśnie ten impuls przesuwa moment załączenia w obrębie połówki sinusoidy, a więc zmienia ilość energii dostarczanej do obciążenia.
Najprościej mówiąc: im później w danej połówce sinusoidy nastąpi wyzwolenie, tym mniejsza część przebiegu trafia do odbiornika. W przykładzie opisanym przez onsemi regulacja fazowa może obejmować około 10-95% przebiegu sinusoidy, ale to zakres orientacyjny, zależny od konkretnego projektu i obciążenia. W praktyce nie chodzi o „płynne obniżanie napięcia” w sensie laboratoryjnym, tylko o sterowanie kątem załączenia, czyli momentem, w którym układ przepuszcza prąd.
Taki sposób pracy ma jedną dużą zaletę: jest prosty. Ma też ograniczenie, którego nie wolno lekceważyć. Szybkie przełączanie obciążenia generuje zakłócenia elektromagnetyczne, więc bez poprawnego filtrowania i sensownego doboru elementów łatwo o migotanie światła, szum w elektronice albo niestabilną pracę całego obwodu. Z tego powodu sama zasada działania jest łatwa do zrozumienia, ale poprawne wdrożenie wymaga już większej dyscypliny projektowej.
Dlaczego zwykle pracuje razem z triakiem
Triak jest elementem, który faktycznie przewodzi prąd do obciążenia i umożliwia sterowanie mocą w obu połówkach sinusoidy. DIAC pełni inną funkcję: dostarcza impuls wyzwalający o określonym progu, dzięki czemu triak nie załącza się przypadkowo. To połączenie jest popularne, bo upraszcza układ i poprawia symetrię pracy w obu półokresach.
Gdy patrzę na taki układ z praktycznego punktu widzenia, interesują mnie trzy rzeczy:
- powtarzalność zadziałania - układ ma reagować podobnie w obu połówkach sinusoidy,
- łatwość regulacji - prosty obwód RC potrafi dać użyteczny zakres sterowania,
- koszt i liczba elementów - w nieskomplikowanych ściemniaczach to wciąż ważny argument.
Ta para nadal ma sens tam, gdzie potrzebny jest prosty, tani i przewidywalny układ fazowy. Nie jest jednak uniwersalna, a w nowoczesnych sterownikach coraz częściej zastępują ją bardziej złożone układy scalone lub sterowniki zgodne z konkretnym typem źródła światła. To prowadzi do pytania, gdzie taki klasyczny układ sprawdza się najlepiej w domu i przy pracach wykończeniowych.
Gdzie ma sens w domu, oświetleniu i prostych sterownikach
W aranżacji wnętrz najczęściej spotkasz go pośrednio, w klasycznych ściemniaczach ściennych i prostych regulatorach mocy. To rozwiązanie pasuje do prostych obciążeń AC, zwłaszcza tam, gdzie użytkownik chce obniżyć jasność światła albo zmniejszyć prędkość pracy niewielkiego silnika. W praktyce chodzi o układy, które mają działać z rozumieniem „włącz, wyłącz, przygaś, zwiększ”, a nie z precyzyjną cyfrową regulacją.
Typowe zastosowania to:
- ściemniacze do żarówek i części klasycznych opraw halogenowych,
- regulatory prędkości małych wentylatorów i prostych napędów AC,
- układy startowe i pomocnicze w starszych rozwiązaniach oświetleniowych,
- proste sterowniki, w których liczy się niewielka liczba elementów i niska cena.
Warto jednak zachować realizm: w nowoczesnym oświetleniu LED klasyczny ściemniacz fazowy nie zawsze będzie dobrym wyborem. Część źródeł LED działa z nim poprawnie, ale wiele wymaga dedykowanego sterownika albo ściemniacza zgodnego z konkretną technologią, często typu trailing-edge. Jeśli więc planujesz remont lub wymianę opraw, sama obecność takiego układu w ścianie nie gwarantuje jeszcze bezproblemowej współpracy z nową lampą. Dlatego przed montażem dobrze jest sprawdzić nie tylko rodzaj źródła światła, ale też charakter samego obwodu.
Na co uważać przy doborze i montażu
Najwięcej problemów pojawia się wtedy, gdy ktoś traktuje ten element jak dowolną małą diodę i pomija parametry pracy. Gdy oceniam taki układ, patrzę najpierw na trzy rzeczy: próg zadziałania, rodzaj obciążenia i odporność na zakłócenia. Bez tego łatwo o sytuację, w której układ działa na stole, ale zawodzi po podłączeniu do rzeczywistej instalacji.
Najczęstsze błędy są powtarzalne:
- dobór elementu o niewłaściwym napięciu zadziałania,
- mieszanie układu przeznaczonego do prostych obciążeń z lampami LED bez sprawdzenia kompatybilności,
- pomijanie filtracji EMI, co kończy się zakłóceniami lub migotaniem,
- brak odpowiedniej izolacji i odstępów przy pracy z siecią 230 V,
- zamiana elementu „na podobny” bez sprawdzenia symetrii i parametrów termicznych.
W układach sieciowych nie ma miejsca na przypadkowe zamienniki. Nawet jeśli sam trigger pracuje przy stosunkowo niewielkich napięciach, reszta obwodu nadal ma do czynienia z napięciem niebezpiecznym, więc liczą się bezpieczniki, odstępy izolacyjne, jakość laminatu i sensowny dobór elementów biernych. Z tego powodu poprawny montaż jest równie ważny jak sam wybór komponentu, a czasem ważniejszy. Skoro tak łatwo pomylić role poszczególnych półprzewodników, warto je od siebie wyraźnie odróżnić.

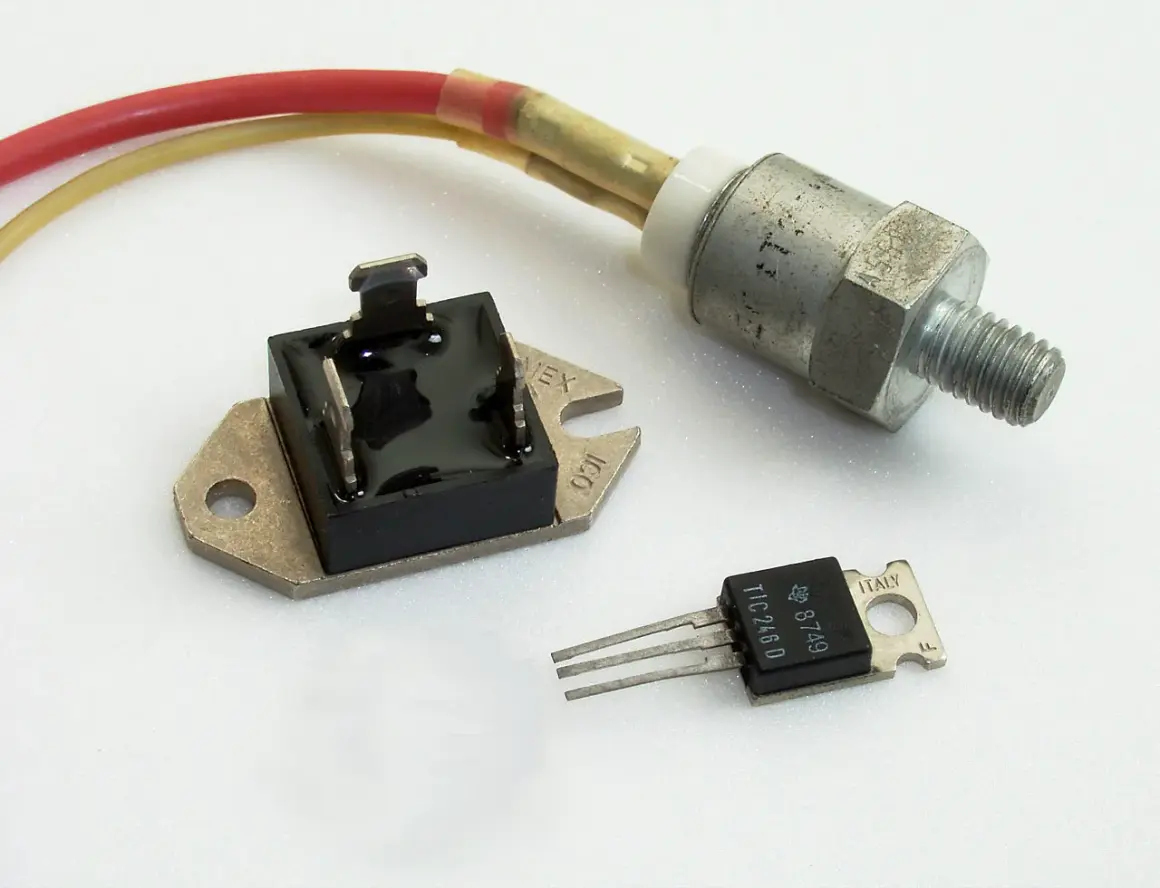

Jak odróżnić go od triaka i innych elementów
W praktyce największe nieporozumienia wynikają z tego, że kilka podobnie brzmiących elementów wrzuca się do jednego worka. Tymczasem ich funkcje są różne i to właśnie one decydują o poprawnym projekcie układu.
| Element | Co robi | Kierunek pracy | Czy steruje mocą bezpośrednio | Typowe zastosowanie |
|---|---|---|---|---|
| DIAC | Wyzwala impuls po przekroczeniu progu napięcia | Dwukierunkowo | Nie | Układy fazowe, ściemniacze, inicjacja pracy triaka |
| Triak | Załącza i odłącza prąd do obciążenia | Dwukierunkowo | Tak | Regulacja mocy w AC, ściemniacze, regulatory prędkości |
| Optotriak | Zapewnia izolację i przekazuje sygnał sterujący | Zależnie od konfiguracji | Pośrednio | Sterowanie z mikrokontrolera, separacja logiczna od sieci |
| SCR | Przełącza prąd po podaniu sygnału na bramkę | Jednokierunkowo | Tak, ale tylko w swoim kierunku | Układy prostownikowe i półokresowe, specjalistyczne sterowanie |
Najkrótsza zasada, którą lubię stosować, brzmi tak: DIAC wyzwala, triak przełącza, optotriak izoluje. Jeśli tę różnicę zapamiętasz, łatwiej unikniesz złego doboru elementu i późniejszych problemów z kompatybilnością. A kiedy już wiadomo, kto za co odpowiada, można wrócić do pytania najważniejszego dla praktyki: co naprawdę warto zapamiętać przed wyborem całego układu.
Co warto zapamiętać przed wyborem układu z regulacją fazową
Jeśli projektujesz albo modernizujesz sterowanie światłem, zacznij od odpowiedzi na jedno pytanie: czy potrzebujesz prostego układu fazowego, czy rozwiązania dopasowanego do konkretnej elektroniki źródła światła. W pierwszym przypadku klasyczny zestaw z elementem wyzwalającym i triakiem nadal ma sens. W drugim może się okazać, że bardziej opłaca się sięgnąć po dedykowany ściemniacz albo sterownik zgodny z LED.
- Do prostych obciążeń AC klasyczny układ nadal działa dobrze i pozostaje tani.
- Do LED-ów trzeba sprawdzić kompatybilność, bo nie każdy zasilacz lubi sterowanie fazowe.
- Przy pracy z siecią najważniejsze są bezpieczeństwo, filtracja i właściwy dobór parametrów.
Jeżeli potraktujesz ten temat technicznie, a nie „na skróty”, unikniesz większości problemów, które później objawiają się migotaniem, buczeniem albo niestabilnym działaniem. W praktyce to właśnie rozsądny dobór elementów decyduje o tym, czy regulacja będzie wygodna na co dzień, czy stanie się źródłem kłopotów po pierwszym uruchomieniu.
