Instalacja domofonu 4-przewodowego wymaga dokładnego zrozumienia funkcji poszczególnych przewodów. System składa się z czterech głównych przewodów: masy, mikrofonu, głośnika oraz wywołania. Najważniejszym elementem jest prawidłowe podłączenie przewodu wywołania, który musi być osobny dla każdego unifonu. Montaż takiego systemu można wykonać samodzielnie, ale wymaga podstawowej wiedzy technicznej.
Proces instalacji obejmuje przygotowanie miejsca montażu, podłączenie przewodów oraz dokładne testowanie systemu. Właściwe połączenie wszystkich elementów zapewnia nie tylko komunikację głosową, ale także sprawne działanie elektrozaczepu do otwierania drzwi.
Najważniejsze informacje:- System wykorzystuje 4 podstawowe przewody do działania
- Przewód wywołania musi być podłączony indywidualnie dla każdego unifonu
- Pozostałe 3 przewody są wspólne dla wszystkich unifonów w systemie
- Elektrozaczep działa poprzez zwarcie linii masy z mikrofonem lub głośnikiem
- Do montażu potrzebne są podstawowe narzędzia techniczne
- System wymaga dokładnego testowania po instalacji
- W przypadku wątpliwości zalecana jest konsultacja z elektrykiem
Niezbędne narzędzia do montażu domofonu
Profesjonalny montaż domofonu wymaga odpowiedniego przygotowania technicznego. Właściwe narzędzia są kluczem do bezpiecznej i skutecznej instalacji domofonu 4 żyłowego.
Bezpieczeństwo podczas montażu domofonu z 4 przewodami jest priorytetem. Przed rozpoczęciem prac należy odłączyć zasilanie i sprawdzić stan wszystkich narzędzi.
- Wiertarka udarowa z kompletem wierteł
- Wkrętaki płaskie i krzyżakowe
- Szczypce do ściągania izolacji
- Multimetr do testowania połączeń
- Poziomnica
- Ołówek do znakowania
- Kołki rozporowe z wkrętami
- Taśma izolacyjna
Rodzaje przewodów w domofonie 4-przewodowym

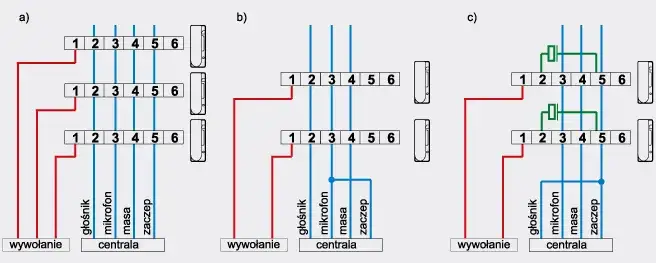

Schemat podłączenia domofonu 4 przewodowego opiera się na czterech kluczowych przewodach. Każdy z nich pełni określoną funkcję w systemie domofonowym.
System czteroprzewodowy zapewnia niezawodną komunikację dwukierunkową. Prawidłowe rozpoznanie przewodów jest kluczowe dla sprawnego działania całego systemu.
Przewody należy podłączać zgodnie z oznaczeniami producenta. Zachowanie właściwej kolejności połączeń gwarantuje poprawne działanie unifonu.
| Nazwa przewodu | Funkcja | Kolor | Sposób podłączenia |
| Masa | Przewód wspólny | Czarny | Do zacisku M w unifonie |
| Mikrofon | Transmisja głosu | Czerwony | Do zacisku MIC w unifonie |
| Głośnik | Odbiór dźwięku | Biały | Do zacisku GL w unifonie |
| Wywołanie | Sygnał dzwonka | Żółty | Do zacisku B w unifonie |
Czytaj więcej: Jak podłączyć termostat do pompy ciepła: 7 prostych kroków
Przygotowanie do instalacji domofonu
Wybór odpowiedniego miejsca montażu jest kluczowym elementem jak zamontować domofon czteroprzewodowy. Kasetę zewnętrzną należy zamontować w miejscu osłoniętym od deszczu i łatwo dostępnym dla gości. Podczas wyboru lokalizacji warto uwzględnić długość dostępnych przewodów.
Przed rozpoczęciem instalacji domofonu 4-przewodowego należy dokładnie sprawdzić stan techniczny wszystkich przewodów. Warto zmierzyć odległości między planowanymi punktami montażu kasety i unifonu. Dobrze jest też przygotować plan prowadzenia przewodów w ścianach.
Jak prawidłowo rozmieścić elementy domofonu
Kaseta zewnętrzna powinna być zamontowana na wysokości 145-155 cm od podłoża. Odległość ta zapewnia wygodny dostęp zarówno dla osób dorosłych, jak i dzieci.
Unifon wewnętrzny montujemy na wysokości 140-150 cm od podłogi. Należy zapewnić łatwy dostęp do przycisku zwalniania elektrozaczepu.
Montaż krok po kroku
Instalacja kasety zewnętrznej
Rozpoczęcie instalacji domofonu 4 żyłowego zaczynamy od kasety zewnętrznej. Miejsce montażu musi być odpowiednio przygotowane i wypoziomowane.
Przewody należy przeprowadzić przez otwór w tylnej części kasety. Dokładne dopasowanie pozycji kasety ułatwi późniejszą instalację.
Mocowanie kasety wymaga precyzji i stabilności. Użyj poziomicy, aby upewnić się, że panel jest idealnie wypionowany.
- Zaznacz punkty montażowe na ścianie
- Wywierć otwory pod kołki rozporowe
- Przeprowadź przewody przez otwór w kasecie
- Przykręć panel do ściany
- Podłącz przewody zgodnie ze schematem

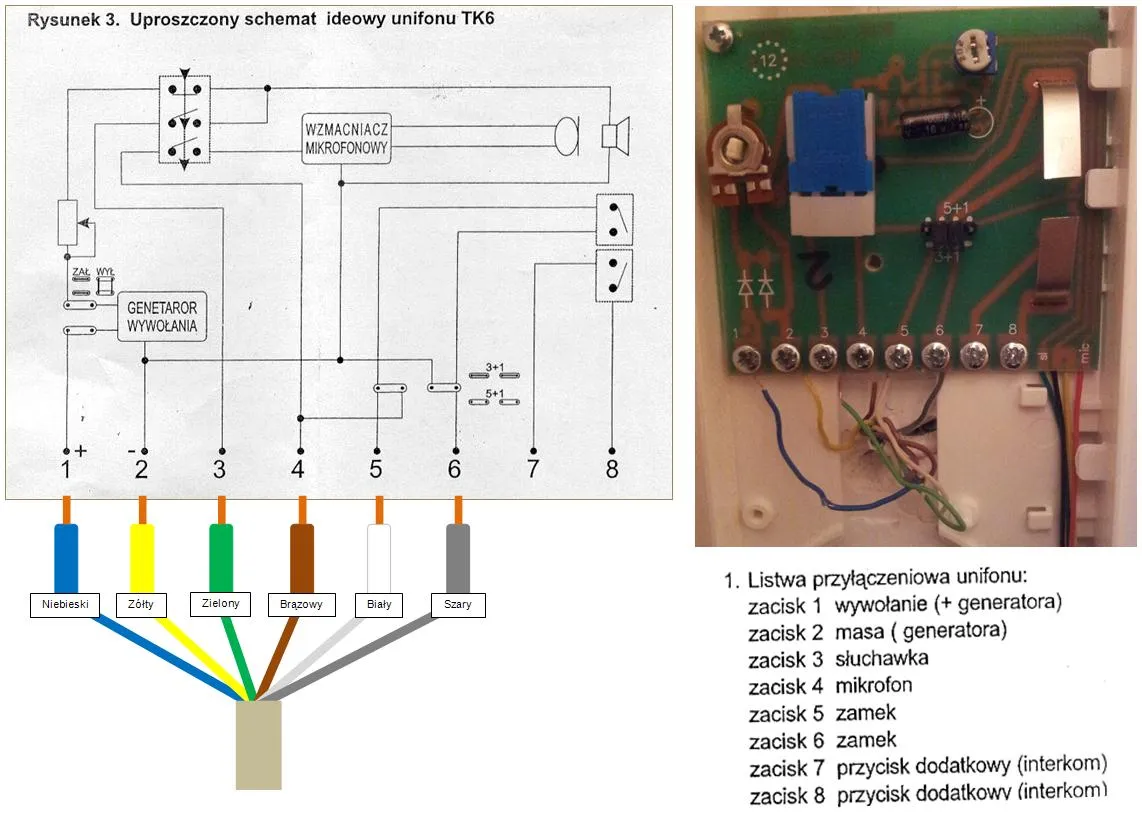

Podłączenie przewodów do unifonu
Podczas podłączenia unifonu 4 przewody muszą być prawidłowo zidentyfikowane i podłączone do odpowiednich zacisków. Każdy przewód ma swoje dedykowane miejsce w unifonie, które jest zazwyczaj oznaczone symbolem lub kolorem. Szczególną uwagę należy zwrócić na przewód wywołania, który odpowiada za sygnał dzwonka.
Kolejnym krokiem jest dokładne zaciśnięcie przewodów w złączach unifonu. Wszystkie połączenia powinny być solidne i zabezpieczone przed przypadkowym wysunięciem. Po podłączeniu przewodów warto je delikatnie pociągnąć, aby sprawdzić stabilność połączenia.
Instalacja elektrozaczepu
Elektrozaczep montujemy w futrynie drzwi na wysokości zamka. Przewody należy poprowadzić w sposób niewidoczny, najlepiej w korytkach instalacyjnych.
Podłączenie elektrozaczepu wymaga zwrócenia uwagi na polaryzację. Nieprawidłowe połączenie może skutkować brakiem możliwości otwierania drzwi.
Testowanie poprawności instalacji
Instrukcja instalacji domofonu 4-przewodowego wymaga dokładnego sprawdzenia każdego elementu. Test rozpoczynamy od sprawdzenia sygnału wywołania.
Kolejnym krokiem jest sprawdzenie jakości rozmowy. Dźwięk powinien być czysty i wyraźny w obu kierunkach.
Na końcu testujemy działanie elektrozaczepu. Przycisk zwalniający powinien działać płynnie i skutecznie.
| Element | Co sprawdzić |
| Sygnał wywołania | Głośność i czystość dźwięku dzwonka |
| Komunikacja głosowa | Jakość rozmowy w obu kierunkach |
| Elektrozaczep | Płynność działania przycisku otwierania |
| Połączenia przewodów | Stabilność i poprawność podłączenia |
| Obudowa | Szczelność i stabilność montażu |
Rozwiązywanie typowych problemów
Brak sygnału wywołania
Najczęstszą przyczyną braku dzwonka jest nieprawidłowe podłączenie przewodu wywołania. Warto sprawdzić połączenie tego przewodu w pierwszej kolejności.
Problem może też wynikać z uszkodzenia przycisku w kasecie zewnętrznej. Multimetr pomoże zweryfikować ciągłość obwodu wywołania.
Problemy z elektrozaczepem
Elektrozaczep może nie działać z powodu złej polaryzacji podłączenia. Zamiana przewodów miejscami często rozwiązuje problem.
Warto też sprawdzić, czy napięcie docierające do elektrozaczepu jest odpowiednie. Zbyt niskie napięcie może powodować słabe działanie mechanizmu.
Zakłócenia dźwięku
Trzaski i szumy często wynikają z nieprawidłowego podłączenia przewodu masy. Dokładne sprawdzenie wszystkich połączeń masowych jest kluczowe.
Zakłócenia mogą też powstawać przy prowadzeniu przewodów zbyt blisko źródeł zakłóceń elektromagnetycznych. Warto odseparować przewody domofonowe od kabli elektrycznych.
Samodzielna instalacja domofonu - najważniejsze zasady i wskazówki
Instalacja domofonu 4-przewodowego jest zadaniem, które wymaga dokładności i systematycznego podejścia. Najważniejsze to prawidłowe rozpoznanie i podłączenie przewodów oraz zachowanie zasad bezpieczeństwa podczas montażu.
Kluczem do sukcesu jest właściwe przygotowanie narzędzi i dokładne zaplanowanie miejsca instalacji. Montaż domofonu z 4 przewodami warto rozpocząć od szczegółowej analizy schematu połączeń i sprawdzenia wszystkich elementów przed instalacją.
Testowanie jest nieodzowną częścią procesu instalacji. Podłączenie domofonu 4-przewodowego kończy się dopiero po sprawdzeniu wszystkich funkcji: wywołania, rozmowy i działania elektrozaczepu. W razie problemów warto działać metodycznie, sprawdzając kolejno każdy element instalacji.
