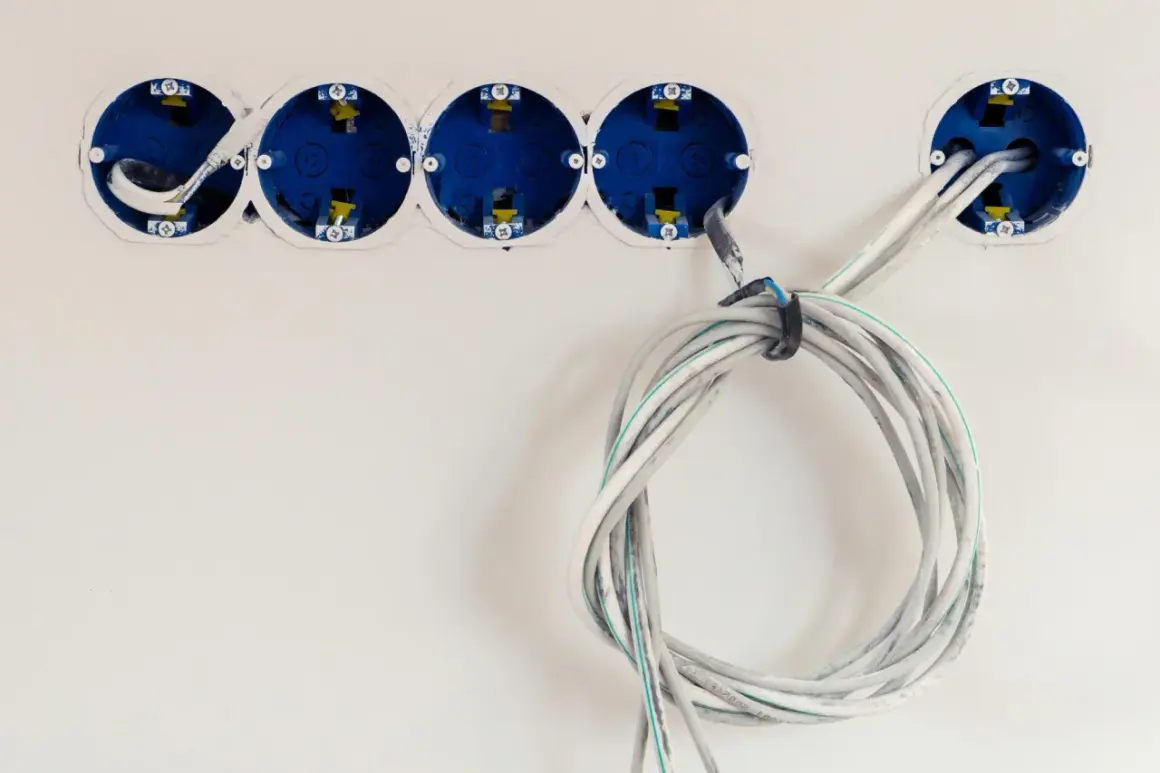

Instalacja elektryczna: jak podłączyć kabel 4 żyłowy do puszek gniazdek. Widać przygotowane do montażu puszki i zwinięty kabel.

Podłączenie przewodu 4-żyłowego wymaga najpierw sprawdzenia, czy urządzenie w ogóle pracuje bez przewodu neutralnego. W praktyce najczęściej chodzi o wtyczkę siłową 5-bolcową, ale tu decyduje nie sam kolor żył, tylko oznaczenie zacisków i schemat na obudowie urządzenia. Poniżej pokazuję, kiedy 4 żyły wystarczą, jak rozpoznać przewody i gdzie początkujący najczęściej popełniają błąd.

Najważniejsze zasady, zanim połączysz przewód z wtyczką

  • 4 żyły wystarczą tylko wtedy, gdy urządzenie nie potrzebuje przewodu neutralnego N.
  • Jeśli na tabliczce widzisz 3N~, zwykle potrzebujesz kabla 5-żyłowego.
  • Żółto-zielony zawsze prowadzi do PE, a niebieski zwykle oznacza N.
  • Wtyczka przemysłowa IEC 60309 ma zaciski L1, L2, L3, N i PE, ale nie każdy styk musi być użyty.
  • Nie wolno mostkować N z PE ani zgadywać po samych kolorach.
  • Po montażu trzeba sprawdzić ciągłość PE, dokręcenie zacisków i, przy silniku, kierunek obrotów.

Najpierw sprawdź, czy 4 żyły są w ogóle wystarczające

Zaczynam zawsze od tabliczki znamionowej. Jeśli widzę 3~, urządzenie jest trójfazowe bez przewodu neutralnego; jeśli widzę 3N~, neutralny jest wymagany i 4-żyłowy kabel zwykle nie wystarczy. Zapis 1~ oznacza zasilanie jednofazowe i wtyczka pięciobolcowa najczęściej nie jest tu właściwym rozwiązaniem.

Oznaczenie urządzenia Co oznacza w praktyce Czy 4 żyły wystarczą?
3~ Układ trójfazowy bez N, zwykle trzy fazy i PE Tak, jeśli odbiornik nie wymaga neutralnego
3N~ Układ trójfazowy z N, czyli potrzeba także neutralnego Nie
1~ Zasilanie jednofazowe 230 V Zwykle nie w układzie pięciobolcowym

To ważne, bo sam kształt wtyczki nie mówi, czego potrzebuje odbiornik. Dopiero tabliczka i schemat zacisków pokazują, czy pusty styk N jest dopuszczalny. Kiedy mam to już ustalone, przechodzę do identyfikacji samych żył.

Jak rozpoznać żyły i zaciski bez zgadywania

W nowych instalacjach, zgodnie z zasadami oznaczania przewodów z IEC 60445, kolor ma sens pomocniczy, ale nie zastępuje pomiaru. Niebieski jest zarezerwowany dla neutralnego, żółto-zielony dla ochronnego PE, a brązowy, czarny lub szary dla żył fazowych. W starszych przewodach i przerabianych przedłużaczach nie zakładam niczego na oko.

Kolor żyły Najczęstsza funkcja Na co zwracam uwagę
Niebieski N, czyli przewód neutralny Tylko jeśli dokumentacja i pomiar potwierdzają ten układ
Żółto-zielony PE, czyli przewód ochronny Ma być podłączony solidnie i bez wyjątków
Brązowy / czarny / szary Żyły fazowe L1, L2, L3 Kolejność ma znaczenie przede wszystkim przy silnikach

Jeśli kolory nie zgadzają się z oznaczeniami na zaciskach, wygrywa schemat i pomiar, nie przyzwyczajenie. Dopiero wtedy ma sens otwieranie wtyczki i układanie przewodów na zaciskach.

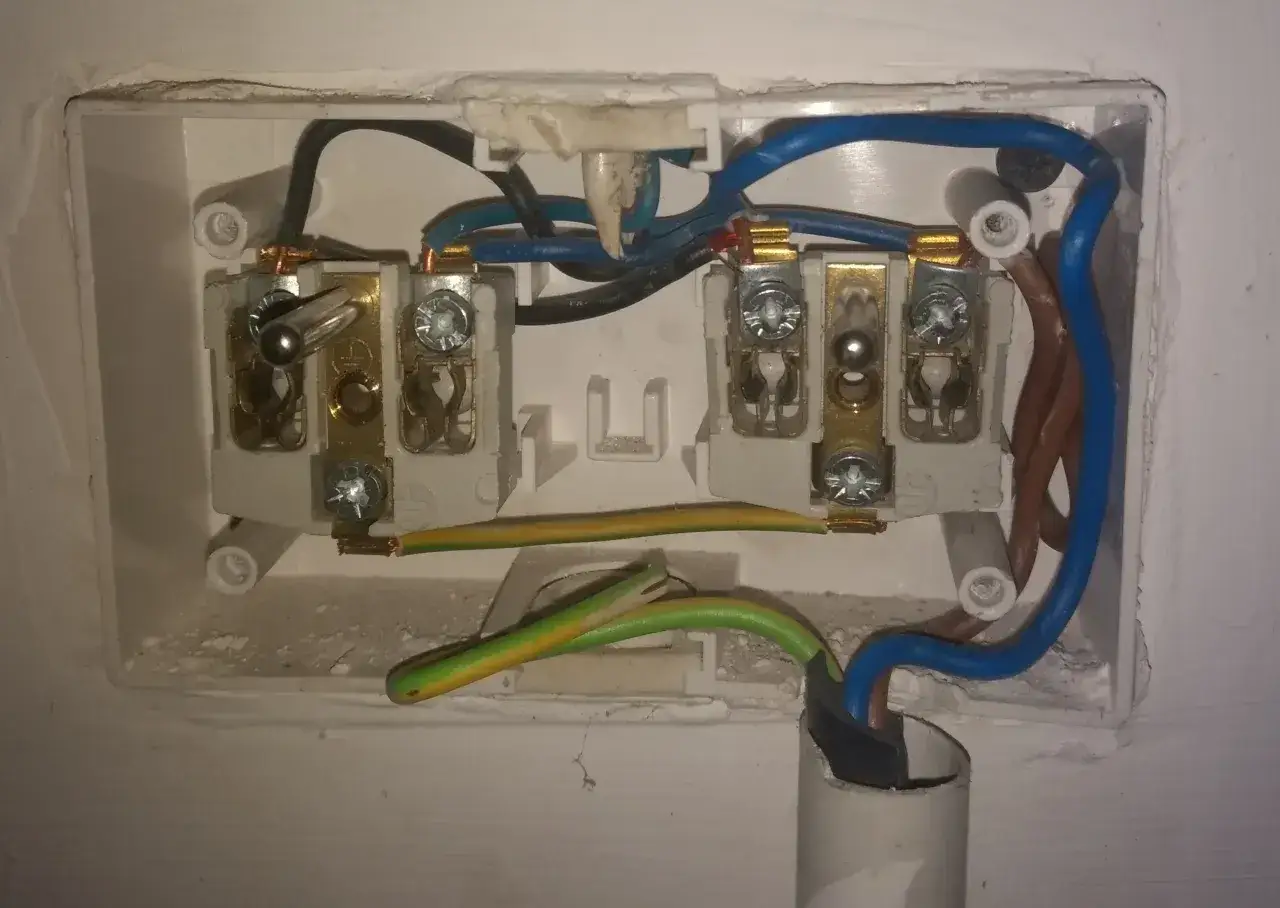

Schemat podłączenia kabla 4 żyłowego. Widać zaciski, przewody fazowe, neutralny i ochronny.

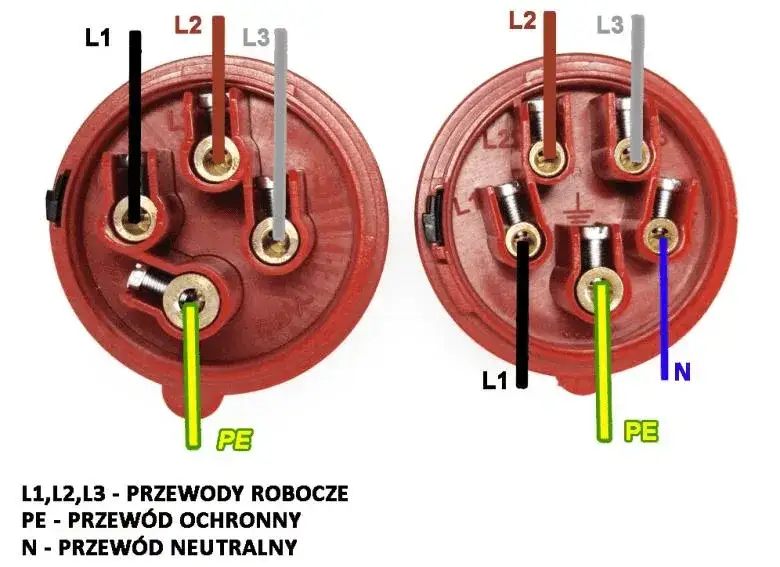

Jak podłączyć przewód do wtyczki pięciobolcowej

Przy samej wtyczce przemysłowej IEC 60309 ważna jest kolejność pracy, bo większość błędów robi się przed dokręceniem ostatniej śruby. Ja robię to zawsze w tej samej kolejności: zasilanie odłączone, kabel przeprowadzony przez dławnicę, żyły przygotowane, a dopiero potem zaciski. Dławnica to element, który uszczelnia wejście kabla i jednocześnie odciąża go mechanicznie, więc nie warto traktować jej jak dodatku.

  1. Odłącz zasilanie i potwierdź brak napięcia testerem.
  2. Otwórz wtyczkę i odczytaj oznaczenia zacisków: L1, L2, L3, N oraz PE.
  3. Przeprowadź kabel przez dławnicę, zanim zaczniesz podłączać żyły.
  4. Zdejmij izolację na odpowiednią długość; na linkę załóż tulejki kablowe, czyli metalowe końcówki zaciskowe, które stabilizują żyłę pod śrubą.
  5. Podłącz przewód ochronny do zacisku PE. Jeśli urządzenie nie potrzebuje N, ten styk zostaje wolny, nie mostkuje się go z niczym.
  6. Żyły fazowe podłącz zgodnie ze schematem urządzenia. W układzie 3~ zwykle wykorzystujesz trzy fazy i PE, a N pozostaje niewykorzystany.
  7. Dokręć zaciski, domknij obudowę i sprawdź, czy kabel jest dobrze trzymany przez odciążenie i dławnicę.
  8. Zmierz ciągłość PE oraz brak zwarć między żyłami przed podaniem napięcia.

Przy odbiornikach z silnikiem sprawdzam jeszcze kierunek obrotów. W grzałkach zwykle nie robi to różnicy, ale przy silniku zamiana dwóch faz może odwrócić kierunek pracy. To jeden z tych szczegółów, które łatwo przeoczyć, a potem szuka się problemu nie tam, gdzie trzeba.

Kiedy 4 żyły to za mało

Najważniejsza granica jest prosta: 4 żyły nie zastąpią piątej, jeśli urządzenie potrzebuje neutralnego. W takim przypadku samą wtyczką problemu nie rozwiążesz, bo styk N nie jest ozdobą, tylko realnym przewodem roboczym. Nie wolno też robić mostka N-PE ani „pożyczać” neutralnego z innego obwodu.

Sytuacja Co robię
3~ 400 V bez N Używam 4 żył, a styk N pozostaje wolny
3N~ 400 V Zmieniam kabel na 5-żyłowy
1~ 230 V Dobieram przewód i osprzęt do zasilania jednofazowego
Brak pewności co do oznaczeń Przerywam pracę i sprawdzam dokumentację oraz pomiar

Jeśli ktoś proponuje adapter jako uniwersalne wyjście, traktuję to jako półśrodek, a nie naprawę. Adapter może pasować mechanicznie, ale nie załatwia zgodności elektrycznej. I właśnie dlatego przed montażem tak mocno podkreślam sens schematu urządzenia.

Najczęstsze błędy przy takim podłączeniu

Tu najczęściej widzę te same potknięcia, które potem kończą się brakiem działania albo, gorzej, grzaniem styków. Najbardziej zdradliwe jest założenie, że kolor żyły wystarczy, bo w praktyce liczy się też przekrój przewodu, jakość zacisku i to, czy kabel jest dobrze odciążony.

  • Zakładanie, że niebieski zawsze oznacza N. W starszych przewodach to za mało.
  • Mostkowanie N z PE, bo „brakuje żyły”. To błąd, nie skrót.
  • Pominięcie tulejek na linkę. Żyła może się rozjechać pod śrubą i kontakt zrobi się niepewny.
  • Zbyt długie albo zbyt krótkie odizolowanie końcówek. W pierwszym przypadku robi się ryzyko zwarcia, w drugim słaby styk.
  • Za słabe dokręcenie zacisku. Po czasie połączenie się grzeje i traci pewność.
  • Brak odciążenia kabla. Rwanie obudowy i zacisków po czasie robi więcej szkód niż sam montaż.

Jeśli widzę choć jeden z tych objawów, nie podpinam przewodu pod obciążenie. W instalacji elektrycznej poprawka po czasie jest zawsze droższa niż chwila na porządny montaż. Zostaje jeszcze ostatni etap: szybki test po złożeniu.

Zanim zamkniesz obudowę, sprawdź trzy rzeczy

Zanim zamkniesz obudowę na stałe, sprawdzam trzy rzeczy: czy PE ma ciągłość, czy żaden zacisk nie został pominięty oraz czy kabel siedzi pewnie w dławnicy. W silniku dochodzi jeszcze test kierunku obrotów, a w każdym urządzeniu warto po kilku minutach pracy sprawdzić, czy nic nie grzeje się nietypowo i czy przewód nie pracuje mechanicznie. Jeśli cokolwiek budzi wątpliwość, lepiej przerwać i wrócić do schematu niż liczyć na to, że wszystko „samo się ułoży”.

Źródło:

[1]

https://konnektable.net/podlaczanie-kabla-4-zylowego-do-wtyczki-5-bolcowej/

[2]

https://kultowelampy.pl/jak-podlaczyc-zyrandol-na-3-i-4-przewody

[3]

https://laczynasnapiecie.pl/pytanie/wtyczka-5p-16a-na-kabel-4-zylowy

FAQ - Najczęstsze pytania

4 żyły wystarczą, gdy urządzenie trójfazowe (oznaczone 3~) nie wymaga przewodu neutralnego (N). Zawsze sprawdź tabliczkę znamionową urządzenia przed podłączeniem.

Kolor jest pomocniczy, ale nie jest wyłącznym wyznacznikiem. Zawsze kieruj się oznaczeniami na zaciskach i schematem urządzenia. W starszych instalacjach kolory mogą być niezgodne z normami.

W takiej sytuacji kabel 4-żyłowy nie wystarczy. Należy zastosować kabel 5-żyłowy. Nie wolno mostkować N z PE ani "pożyczać" neutralnego z innego obwodu, gdyż jest to niebezpieczne.

Najczęstsze błędy to: mostkowanie N z PE, pomijanie tulejek na linkę, zbyt długie/krótkie odizolowanie końcówek, za słabe dokręcenie zacisków oraz brak odciążenia kabla. Zawsze sprawdzaj ciągłość PE i brak zwarć.
