Podłączenie prądu w puszce elektrycznej to zadanie wymagające precyzji i ostrożności. Wymaga ono podstawowej wiedzy o rodzajach przewodów i odpowiednich narzędzi. Bezpieczeństwo jest kluczowe. Przed rozpoczęciem prac należy bezwzględnie wyłączyć zasilanie. Proces obejmuje przygotowanie przewodów, ich łączenie za pomocą kostek lub szybkozłączek, oraz prawidłowe zamknięcie puszki.

Najważniejsze informacje:
  • Zawsze wyłączaj zasilanie przed rozpoczęciem pracy
  • Zidentyfikuj rodzaje przewodów: fazowy (L), neutralny (N) i ochronny (PE)
  • Użyj odpowiednich narzędzi: nożyk do izolacji, szczypce, kostki elektryczne lub szybkozłączki
  • Prawidłowo połącz przewody i zabezpiecz je przed zwarciem
  • W razie wątpliwości skonsultuj się z wykwalifikowanym elektrykiem

Czego potrzebujesz do podłączenia puszki elektrycznej

Do podłączenia prądu w puszce elektrycznej niezbędne są odpowiednie narzędzia i materiały. Profesjonalne przygotowanie warsztatu pracy to klucz do bezpiecznego i skutecznego montażu. Oto lista wszystkiego, co będzie Ci potrzebne:

Narzędzia Materiały
- Nożyk do ściągania izolacji
- Szczypce do kabli
- Śrubokręt
- Miernik napięcia
- Kombinerki
- Kostki elektryczne lub szybkozłączki
- Taśma izolacyjna
- Przewody elektryczne
- Puszka elektryczna
- Dławiki kablowe (opcjonalnie)

Odpowiednie przygotowanie to połowa sukcesu. Mając wszystkie narzędzia i materiały pod ręką, zwiększasz nie tylko efektywność pracy, ale przede wszystkim jej bezpieczeństwo.

Rodzaje przewodów w puszce elektrycznej - co oznaczają kolory?

Właściwa identyfikacja przewodów to fundament bezpiecznego montażu instalacji w puszce elektrycznej. Każdy kolor ma swoje znaczenie i określa funkcję danego przewodu w instalacji. Pomyłka w ich rozpoznaniu może prowadzić do poważnych konsekwencji.

Oto standardowe oznaczenia kolorystyczne przewodów stosowane w instalacjach elektrycznych:

  • Brązowy lub czarny - przewód fazowy (L)
  • Niebieski - przewód neutralny (N)
  • Żółto-zielony - przewód ochronny (PE)

Błędne połączenie przewodów może skutkować zwarciem, uszkodzeniem urządzeń, a nawet pożarem. Dlatego tak ważne jest, by dokładnie sprawdzić i zidentyfikować każdy przewód przed przystąpieniem do łączenia przewodów w puszce elektrycznej.

Jak prawidłowo ściągać izolację z przewodów?

Właściwe ściąganie izolacji to kluczowy etap podłączenia puszki elektrycznej. Użyj specjalnego nożyka, obracając przewód i delikatnie naciskając, aby przeciąć izolację dookoła. Następnie zsuń ją, odsłaniając metalowy rdzeń.

Standardowo zdejmuje się około 1-1,5 cm izolacji. To wystarczająca długość, by zapewnić dobry kontakt w złączce, a jednocześnie nie zostawić zbyt dużo odsłoniętego przewodu.

Uwaga: Podczas ściągania izolacji zachowaj ostrożność, aby nie uszkodzić metalowego rdzenia przewodu. Nawet drobne nacięcie może osłabić przewód i prowadzić do jego przegrzewania się podczas eksploatacji.

Czytaj więcej: Uszczelka Zaworu Spustowego: Jak Naprawić Cieknący Kran? Poradnik

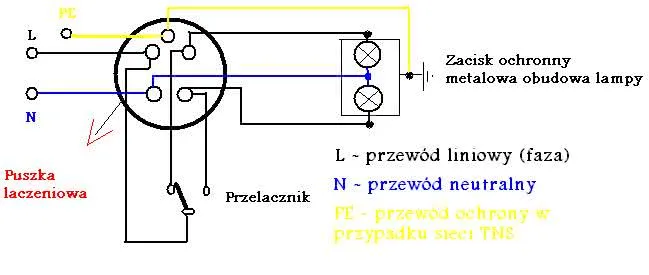

Krok po kroku: podłączanie przewodów w puszce

Teraz przejdziemy do sedna, czyli jak podłączyć prąd w puszce schemat. Oto prosty, ale skuteczny proces:

  1. Wyłącz zasilanie w całym obwodzie
  2. Otwórz puszkę elektryczną
  3. Zidentyfikuj i przygotuj przewody
  4. Połącz przewody za pomocą złączek
  5. Zabezpiecz połączenia i zamknij puszkę

Podczas łączenia przewodów w puszce elektrycznej kluczowe jest zachowanie odpowiedniej kolejności. Zawsze zaczynaj od przewodu ochronnego (PE), następnie neutralnego (N), a na końcu fazowego (L).

Pamiętaj, by dokręcić śruby w złączkach z odpowiednią siłą. Zbyt luźne połączenie może się przegrzewać, a zbyt mocne może uszkodzić przewód. Złotym środkiem jest dokręcenie do momentu, gdy poczujesz lekki opór.

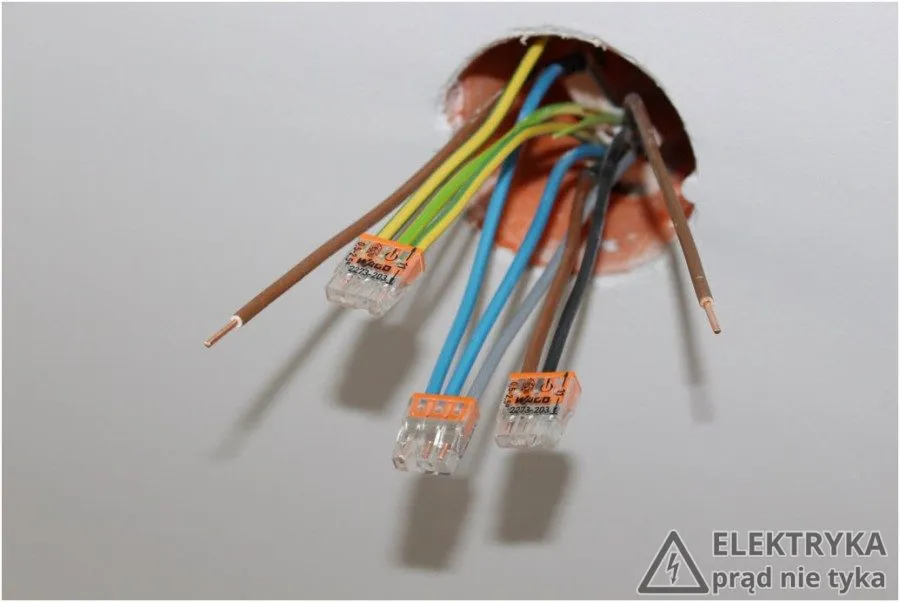

Jak używać kostek i szybkozłączek elektrycznych?

W montażu instalacji w puszce elektrycznej stosuje się dwa główne typy złączek: tradycyjne kostki oraz nowoczesne szybkozłączki. Kostki wymagają odkręcenia śruby, włożenia przewodu i dokręcenia. Szybkozłączki działają na zasadzie wciśnięcia przewodu w specjalny otwór.

Przy korzystaniu z szybkozłączek, wsuń odizolowany koniec przewodu do oporu. Usłyszysz charakterystyczne kliknięcie, które potwierdzi prawidłowe zamocowanie. W przypadku kostek, upewnij się, że przewód jest dobrze osadzony pod płytką dociskową przed dokręceniem śruby.

Kostki elektryczne Szybkozłączki
+ Tanie i łatwo dostępne
+ Możliwość wielokrotnego użycia
- Wymagają narzędzi
- Ryzyko niedokręcenia
+ Szybki i łatwy montaż
+ Nie wymagają narzędzi
- Droższe
- Ograniczona liczba połączeń

Schematy połączeń - jak czytać oznaczenia?

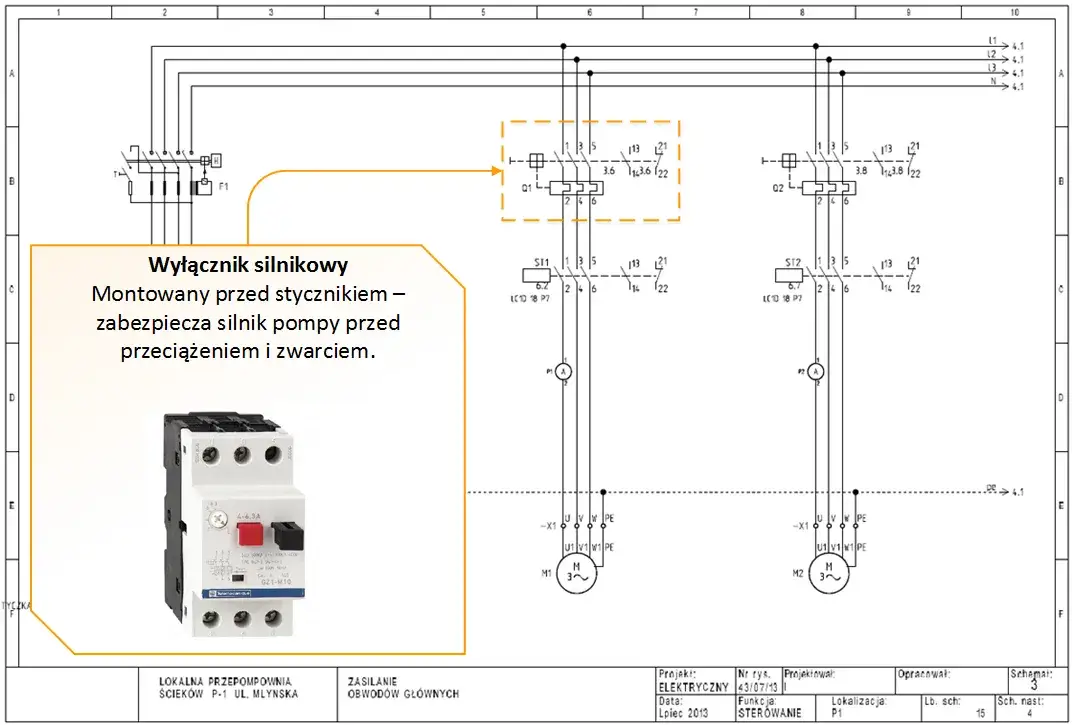

Zdjęcie Jak bezpiecznie podłączyć prąd w puszce elektrycznej - kompletny schemat

Zrozumienie schematu instalacji puszki elektrycznej to klucz do poprawnego montażu. Podstawowe oznaczenia to linie proste symbolizujące przewody oraz kółka lub kropki oznaczające punkty połączeń. Przerywane linie często wskazują na opcjonalne połączenia.

Litery L, N i PE obok linii jednoznacznie określają typ przewodu. Strzałki mogą wskazywać kierunek przepływu prądu. Prostokąty zwykle reprezentują urządzenia lub elementy instalacji, takie jak włączniki czy gniazdka.

W praktyce, schemat podłączenia gniazdka w puszce pomoże Ci ustalić, które przewody należy połączyć i w jakiej kolejności. To niezastąpione narzędzie, szczególnie przy bardziej skomplikowanych instalacjach z kilkoma obwodami.

Sprawdzanie poprawności połączeń

Po podłączeniu puszki elektrycznej kluczowe jest sprawdzenie poprawności wykonanych połączeń. Użyj miernika napięcia, aby zweryfikować ciągłość obwodu i brak zwarć. Sprawdź też, czy izolacja przewodów nie została uszkodzona podczas montażu.

Przed włączeniem zasilania, przetestuj instalację "na sucho". Sprawdź, czy wszystkie przewody są stabilnie zamocowane w złączkach, a puszka prawidłowo zamknięta.

Typowe błędy to pomylenie przewodu fazowego z neutralnym lub niedokładne zaizolowanie połączeń. Uważaj też na luźne końcówki przewodów, które mogą prowadzić do zwarć.

Zasady bezpieczeństwa przy instalacji elektrycznej

Bezpieczeństwo to priorytet przy podłączaniu prądu w puszce elektrycznej. Zawsze pracuj przy wyłączonym zasilaniu i używaj narzędzi z izolowanymi rękojeściami. Noś obuwie z gumową podeszwą jako dodatkową ochronę przed porażeniem.

Nie podejmuj się prac, jeśli nie masz pewności co do swoich umiejętności. Lepiej zapłacić elektrykom, niż ryzykować zdrowiem lub życiem. Pamiętaj, że niewłaściwie wykonana instalacja może stanowić zagrożenie pożarowe.

Zawsze stosuj się do lokalnych przepisów dotyczących instalacji elektrycznych. W wielu przypadkach konieczne może być uzyskanie odpowiednich zezwoleń lub certyfikatów przed przystąpieniem do prac.

W razie jakichkolwiek wątpliwości lub gdy instalacja wydaje się skomplikowana, nie wahaj się wezwać wykwalifikowanego elektryka. Bezpieczeństwo Twoje i Twoich bliskich jest bezcenne i nie warto go narażać przez brak doświadczenia czy odpowiednich narzędzi.

Klucz do bezpiecznego podłączenia prądu w puszce elektrycznej

Podłączenie puszki elektrycznej to zadanie wymagające precyzji i wiedzy. Właściwe przygotowanie narzędzi, identyfikacja przewodów i stosowanie się do schematów to podstawa sukcesu. Pamiętaj, że bezpieczeństwo zawsze stoi na pierwszym miejscu - wyłącz zasilanie przed rozpoczęciem prac i nie wahaj się skonsultować z profesjonalistą w razie wątpliwości.

Kluczowe etapy to prawidłowe ściąganie izolacji, używanie odpowiednich złączek i dokładne sprawdzenie połączeń. Zwróć szczególną uwagę na kolory przewodów i ich funkcje - błędne połączenie może prowadzić do poważnych konsekwencji. Stosując się do przedstawionych wskazówek, możesz bezpiecznie i skutecznie połączyć przewody w puszce, zapewniając niezawodne działanie instalacji elektrycznej.

Pamiętaj, że montaż instalacji w puszce elektrycznej to nie tylko techniczna umiejętność, ale też duża odpowiedzialność. Jeśli masz jakiekolwiek wątpliwości co do swoich umiejętności, zawsze lepiej skorzystać z usług wykwalifikowanego elektryka. Bezpieczeństwo Twoje i Twoich bliskich jest najważniejsze.

Źródło:

[1]

https://ledovo.pl/aktualnosc/317/jak-polaczyc-przewody-w-puszce

[2]

https://hurtownia-elektryczna-led.pl/content/19-jak-podlaczyc-wlacznik-swiatla-do-puszki-podstawowe-zasady-postepowania-

[3]

https://elektryk-wyszkow.pl/laczenie-kabli-w-puszce-elektrycznej/

5 Podobnych Artykułów:

  1. Balkon Szklany: Elegancja i Bezpieczeństwo Twojego Domu?
  2. Krok po kroku jak naprawić matrycę w laptopie: poradnik z instrukcjami
  3. Jak podłączyć świetlówkę do prądu: 5 prostych kroków instalacji
  4. Rolety Antywłamaniowe: Ile Kosztuje Bezpieczeństwo? Poznaj Ceny
  5. Ogrodzenie z Siatki: Z Podmurówką Czy Bez? Porównaj Opcje

Najczęstsze pytania

Samodzielne podłączenie prądu w puszce jest możliwe, ale wymaga podstawowej wiedzy z zakresu elektryki. Kluczowe jest przestrzeganie zasad bezpieczeństwa i zrozumienie kolorów przewodów. Jeśli nie masz pewności co do swoich umiejętności, zawsze lepiej skonsultować się z wykwalifikowanym elektrykiem, który zadba o bezpieczny montaż instalacji.

Nieprawidłowe podłączenie przewodów może skutkować zwarciem instalacji, przepaleniem urządzeń elektrycznych lub pożarem. W najgorszym przypadku może dojść do porażenia prądem. Dodatkowo, błędne połączenie przewodów może spowodować uszkodzenie zabezpieczeń w rozdzielnicy i konieczność wymiany całej instalacji.

Standardowa długość ściąganej izolacji to około 1-1,5 cm dla przewodów w puszkach elektrycznych. Zbyt krótkie odizolowanie utrudni pewne połączenie, a zbyt długie może prowadzić do zwarć. Zawsze używaj profesjonalnych szczypiec do ściągania izolacji, które pozwalają na precyzyjne wykonanie tej czynności.

Przewody w puszce elektrycznej powinny mieć ten sam przekrój, aby zapewnić równomierny przepływ prądu. Łączenie przewodów o różnych przekrojach może prowadzić do przegrzewania się instalacji i stanowić zagrożenie pożarowe. W przypadku konieczności łączenia różnych przekrojów, należy użyć specjalnych redukcyjnych złączek.

Po wykonaniu połączeń należy użyć miernika elektrycznego do sprawdzenia ciągłości obwodu i braku zwarć. Warto również sprawdzić stabilność połączeń mechanicznych, upewniając się, że przewody są dobrze zamocowane w złączkach. Następnie można włączyć zasilanie i przetestować działanie podłączonych urządzeń.
