Podłączenie przełącznika świec żarowych w Ursusie C-330 wygląda prosto tylko na pierwszy rzut oka. W praktyce liczy się poprawny tor zasilania, odpowiedni przekrój przewodów i to, czy masz jeszcze fabryczny układ, czy już przeróbkę z zamiennym włącznikiem albo przekaźnikiem. Poniżej rozkładam temat na konkrety: od zasad działania instalacji, przez dobór części, aż po najczęstsze błędy, które psują rozruch w chłodne dni.
Najważniejsze rzeczy, które musisz wiedzieć przed podłączeniem
- W C-330 fabryczny układ rozruchu jest oparty na dwóch świecach żarowych i przełączniku dwupołożeniowym.
- Zasilanie najlepiej prowadzić możliwie krótką drogą, najczęściej od rozrusznika lub z grubego plusa instalacji.
- Do obwodu warto użyć przewodu 6 mm², a przy dłuższych odcinkach nie schodzić niżej z jakością połączeń.
- Nie każdy przełącznik zamienny ma taki sam układ zacisków, więc schemat producenta jest ważniejszy niż zgadywanie.
- Jeśli instalacja jest stara, przekaźnik zwykle poprawia trwałość styków i ogranicza spadki napięcia.
Jak działa fabryczny układ świec w C-330

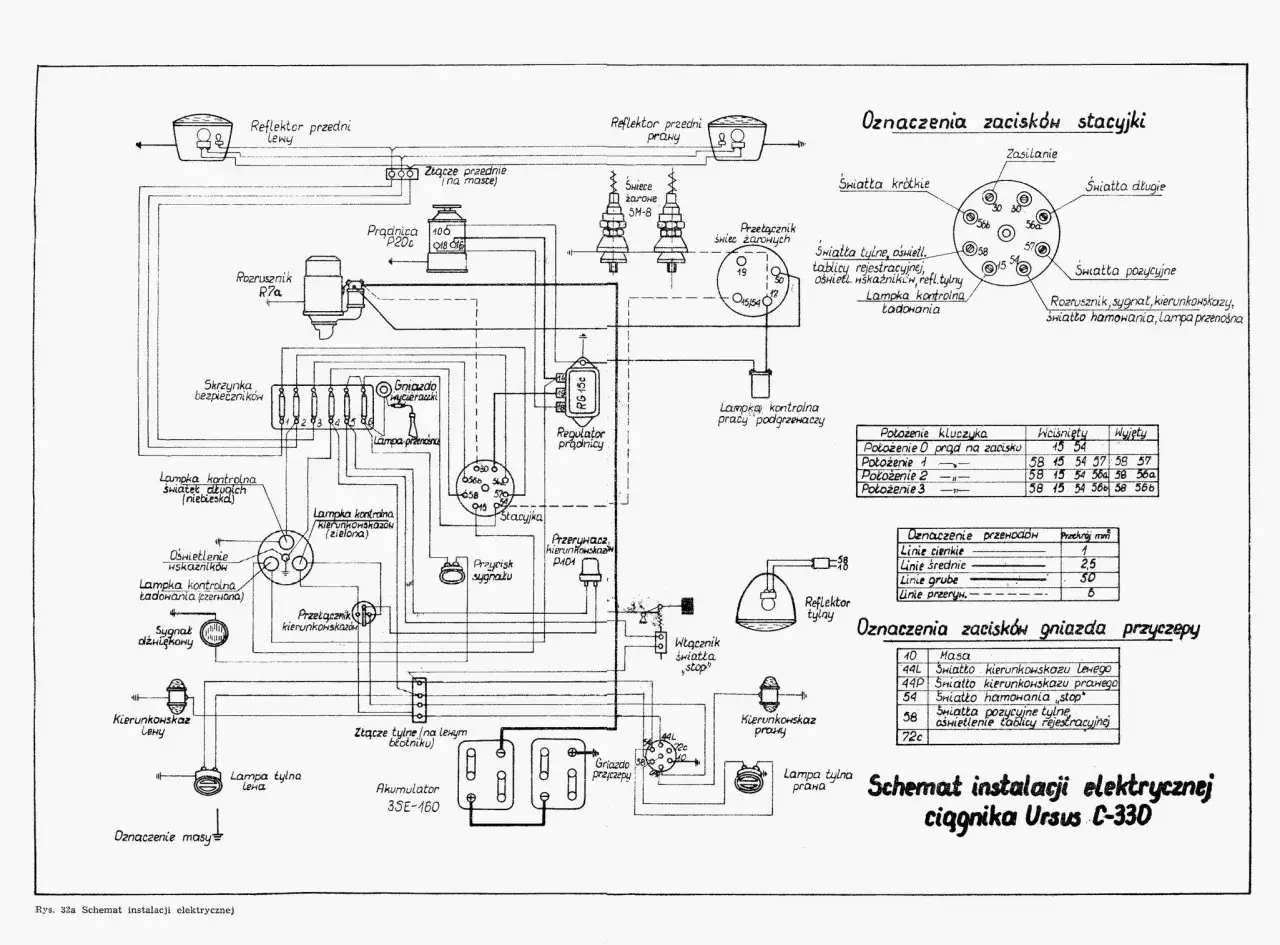

W oryginalnym rozwiązaniu Ursusa C-330 układ rozruchu jest prosty, ale nie jest „lekki” dla instalacji. Według instrukcji obsługi C-330M ciągnik ma dwie świece żarowe typu SM-8/300 W, a przełącznik pod tablicą rozdzielczą pracuje w dwóch położeniach: pierwsze uruchamia żarzenie świec, drugie włącza rozrusznik. To ważne, bo cały obwód musi przenieść spory prąd i każda słaba konektorka albo utleniony styk od razu robią różnicę przy rozruchu.
Ja zawsze zaczynam od sprawdzenia, czy ciągnik ma jeszcze układ zbliżony do fabryki, czy był już przerabiany na alternator, inny włącznik albo dodatkowy przycisk. W starszych maszynach takie modyfikacje są częste i właśnie one najczęściej zmieniają sposób prowadzenia przewodów. Sam przełącznik może być oryginalny albo zamienny, ale logika działania musi zostać ta sama: najpierw grzanie, potem rozruch.
W praktyce oznacza to jeszcze jedną rzecz: nie warto zakładać z góry, że każdy nowy przełącznik ma identyczne zaciski. Oznaczenia potrafią się różnić, więc przed montażem trzeba je porównać ze schematem konkretnego elementu. To mały detal, ale właśnie na takich detalach najczęściej wykłada się cały montaż.
Co przygotować przed montażem
Przed podłączeniem warto zebrać wszystkie elementy na stole, zamiast robić instalację „na raty”. W takim układzie oszczędzasz czas i ograniczasz liczbę przypadkowych połączeń, które potem trzeba poprawiać. Najbardziej liczy się przewód zasilający, bo to on decyduje o tym, czy świece dostaną odpowiednie napięcie.
| Element | Po co jest potrzebny | Na co zwrócić uwagę |
|---|---|---|
| Przełącznik świec żarowych | Steruje grzaniem i ewentualnie rozrusznikiem | Musi pasować do wersji instalacji, a nie tylko „wyglądać podobnie” |
| Przewód 6 mm² | Przenosi prąd do świec bez dużych strat | Im krótsza trasa, tym lepiej; słabe połączenia psują nawet gruby kabel |
| Złącza i oczka | Ułatwiają pewne połączenie z zaciskami | Wybieraj elementy dobrze zaciśnięte, najlepiej z koszulką izolacyjną |
| Narzędzia do cięcia i ściągania izolacji | Pozwalają przygotować przewód bez uszkodzeń | Postrzępiony miedziany drut szybciej się grzeje i utlenia |
| Przekaźnik | Odciąża przełącznik i zmniejsza spadki napięcia | Nie zawsze jest konieczny, ale przy starej instalacji bywa bardzo pomocny |
Jeśli ciągnik ma długie, stare przewody albo widać ślady przegrzania na stykach, nie oszczędzałbym na jakości końcówek. W takich układach tanie złącze często robi większą szkodę niż brak dodatkowego elementu. To właśnie dlatego przy starszym C-330 sens ma porządny montaż, a nie sama wymiana przełącznika.
Jak podłączyć przełącznik krok po kroku

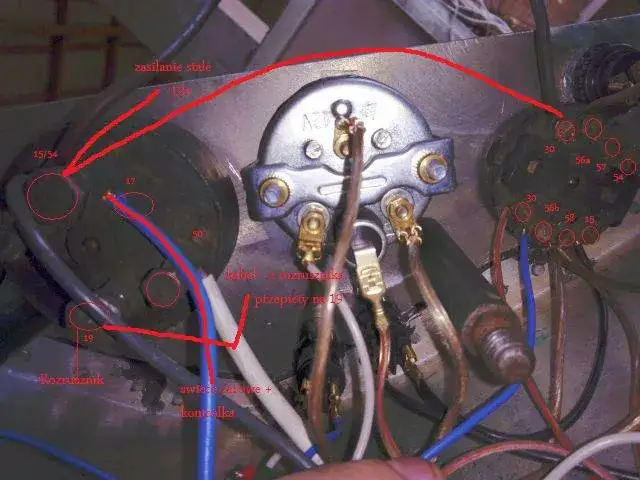

Najbezpieczniej zacząć od odłączenia zasilania i sprawdzenia, którędy naprawdę biegnie plus do rozrusznika oraz do świec. W C-330 najlepiej prowadzić zasilanie możliwie krótko, bo każdy dodatkowy metr przewodu to kolejny punkt spadku napięcia. Jeśli masz starszą instalację, nie wpinaj się „byle gdzie” pod deską rozdzielczą, tylko szukaj stabilnego punktu zasilania przy rozruszniku lub na grubym przewodzie dodatnim.
- Odłącz akumulator lub akumulatory, żeby nie zrobić zwarcia przy pracy z przewodami.

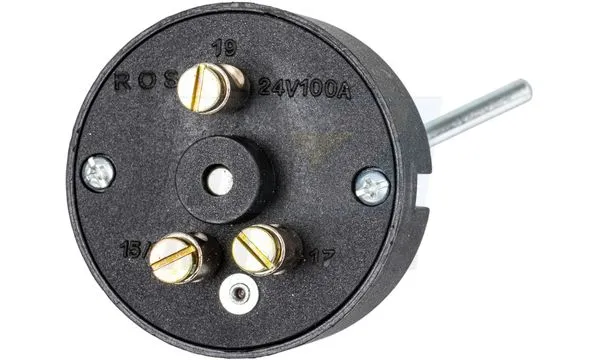

- Rozpoznaj zaciski przełącznika: wejście zasilania, wyjście na świece i ewentualny styk uruchamiający rozrusznik.
- Poprowadź gruby przewód zasilający z punktu o pewnym plusie do przełącznika, najlepiej najkrótszą możliwą drogą.
- Z wyjścia przełącznika podaj napięcie na świece żarowe albo na wspólną listwę zasilającą świece, jeśli instalacja jest tak zrobiona.
- Jeżeli przełącznik ma drugie położenie do rozrusznika, podłącz je wyłącznie do obwodu sterującego rozrusznikiem, a nie do samego toru grzania.
- Zabezpiecz wszystkie końcówki, załóż izolację i unieruchom przewody tak, aby nie ocierały się o metal i nie pracowały na wibracjach.
- Po montażu sprawdź działanie najpierw na postoju, a dopiero potem przy próbie rozruchu.
W wielu przeróbkach spotyka się błąd polegający na tym, że ktoś traktuje przełącznik jak zwykły włącznik od oświetlenia. To nie działa dobrze, bo świece potrzebują porządnego zasilania, a obwód rozrusznika nie powinien być mylony z obwodem grzania. Najważniejsza zasada jest prosta: osobno prowadzisz tor zasilania świec, osobno sterowanie rozruchem.
Jeśli masz zamienny przełącznik, trzymaj się oznaczeń producenta. Nie zgaduj, który styk jest który, bo różne modele bywają opisane inaczej. W praktyce właśnie to decyduje o tym, czy układ będzie działał pewnie, czy tylko „jakoś będzie kręcił”.
Kiedy przekaźnik naprawdę pomaga
Przekaźnik nie jest obowiązkowy w każdym C-330, ale w starszej i zmęczonej instalacji często robi największą różnicę. Jego zadanie jest proste: odciąża przełącznik, a grubszy prąd do świec prowadzi przez krótszą i pewniejszą drogę. Dzięki temu spada ryzyko przypalonego styku i słabego grzania.
| Rozwiązanie | Zalety | Wady | Kiedy ma sens |
|---|---|---|---|
| Bez przekaźnika | Prostszy montaż, mniej części, mniejszy koszt | Większe obciążenie przełącznika i większa wrażliwość na spadki napięcia | Gdy instalacja jest zdrowa, przewody są krótkie, a styki w dobrym stanie |
| Z przekaźnikiem | Lepsza trwałość styków, stabilniejsze grzanie, mniejsze grzanie przewodów | Więcej elementów i więcej miejsc, które trzeba poprawnie zamocować | Gdy ciągnik jest stary, po przeróbkach albo ma słabe, długie przewody |
Jeżeli ciągnik był już kilka razy naprawiany, ja skłaniałbym się do przekaźnika. Nie dlatego, że to „modne” rozwiązanie, tylko dlatego, że po latach eksploatacji najczęściej właśnie styki są najsłabszym punktem. Z drugiej strony, przy dobrze utrzymanym, prostym układzie można zostać przy klasycznym podłączeniu i niczego nie komplikować na siłę.
Najczęstsze błędy, które psują rozruch
Przy tym układzie typowe błędy są bardzo powtarzalne. Najgorsze jest to, że na oko wszystko potrafi wyglądać poprawnie, a ciągnik i tak kręci ciężko albo świece grzeją słabo. Dlatego podczas montażu zwracam uwagę przede wszystkim na jakość połączeń, a nie tylko na sam schemat.
- Zbyt cienki przewód do zasilania świec, który powoduje spadki napięcia i nagrzewanie instalacji.
- Luźne konektory albo słabo zaciśnięte oczka, które po kilku uruchomieniach zaczynają się grzać.
- Podłączenie zasilania przez przypadkowy styk w stacyjce zamiast przez pewny tor dla obciążenia rozruchowego.
- Złe rozpoznanie zacisków w zamiennym przełączniku, zwłaszcza gdy producent użył innego układu opisów.
- Brak porządnej masy całego ciągnika, bo nawet najlepszy przewód zasilający nie pomoże, jeśli instalacja ma słaby powrót prądu.
- Za długie trzymanie rozrusznika bez przerwy, co męczy akumulator i rozgrzewa cały układ.
W instrukcji C-330M pojawia się też bardzo praktyczna uwaga: po nieudanej próbie rozruchu trzeba odczekać chwilę przed kolejnym podejściem. To drobiazg, ale ma znaczenie, bo zbyt częste próby potrafią bardziej osłabić cały układ niż sama niska temperatura. Jeśli ciągnik nadal nie łapie, problem bywa już nie w świecach, tylko w paliwie, odpowietrzeniu albo kompresji.
Co sprawdzić po montażu, zanim przyjdzie mróz
Po zakończeniu pracy nie kończę na samym „kliknięciu” przełącznika. Najpierw sprawdzam, czy przewody nie nagrzewają się zbyt szybko, czy przełącznik chodzi pewnie i czy kontrolka świec reaguje tak, jak powinna. Jeśli wszystko jest dobrze zrobione, włączenie pierwszego położenia powinno wyraźnie uruchamiać grzanie, a przejście do drugiego położenia ma bez problemu uruchamiać rozrusznik.
- Sprawdź, czy przewody są stabilnie zamocowane i nie dotykają ruchomych lub gorących elementów.
- Upewnij się, że połączenia nie iskrzą i nie grzeją się już po kilku sekundach pracy.
- Przetestuj osobno żarzenie i rozruch, zamiast od razu próbować odpalić silnik.
- Przy zimnym silniku daj świecom chwilę na nagrzanie, zwykle około 20-30 sekund, zależnie od stanu instalacji i temperatury.
- Jeśli ciągnik był długo nieużywany, sprawdź też czystość świec, stan klemy i szczelność układu paliwowego.
Najlepiej działa tu prosta zasada: krótkie zasilanie, pewne styki, gruby przewód i brak przypadkowych połączeń. W C-330 nie trzeba wymyślać skomplikowanej elektroniki, tylko przywrócić układowi to, czego najbardziej potrzebuje po latach pracy: porządny przepływ prądu i solidne wykonanie. Jeśli te warunki są spełnione, przełącznik świec żarowych zaczyna działać tak, jak powinien, a rozruch w chłodny poranek przestaje być walką z instalacją.
