Presostat to element, który w praktyce pilnuje, kiedy pompa, kompresor albo inny układ ciśnieniowy ma się włączyć i wyłączyć. W instalacjach domowych i warsztatowych decyduje o wygodzie, bezpieczeństwie oraz tym, czy sprzęt pracuje płynnie, czy zaczyna się męczyć częstym załączaniem. Poniżej pokazuję, jak to działa, jak dobrać nastawy i na co uważać przy montażu oraz eksploatacji.
Najważniejsze rzeczy, które warto wiedzieć przed regulacją sterowania ciśnieniem
- Największe znaczenie mają trzy wartości: ciśnienie załączania, ciśnienie wyłączania i histereza.
- W prostych instalacjach domowych zwykle wystarcza mechaniczny wyłącznik ciśnieniowy, a elektronika ma sens tam, gdzie liczy się diagnostyka i większa kontrola.
- Zbyt mała różnica między progami pracy powoduje taktowanie, czyli zbyt częste uruchamianie pompy.
- W hydroforze trzeba dobrać nie tylko nastawy, ale też ciśnienie wstępne zbiornika.
- Przed każdą regulacją trzeba odłączyć zasilanie i spuścić ciśnienie z układu.
Jak działa wyłącznik ciśnieniowy i gdzie robi największą różnicę
W środku pracuje prosty układ: element pomiarowy, sprężyna nastawcza i styk elektryczny. Gdy ciśnienie rośnie albo spada do ustawionego progu, mechanizm zamyka lub otwiera obwód i w ten sposób steruje pompą albo kompresorem. W niskich zakresach częściej spotyka się membranę, przy wyższych ciśnieniach tłok; to nie detal konstrukcyjny dla inżynierów, tylko rzecz, która wpływa na trwałość i zakres pracy.
Ja patrzę na to tak: jeśli układ ma stabilnie trzymać ciśnienie w domu, ogrodzie albo warsztacie, ten element nie jest dodatkiem, tylko centrum całej automatyki. Bez niego pompa pracowałaby „na oko”, a to zwykle kończy się zbyt częstym startem, hałasem i szybszym zużyciem osprzętu.
Najlepiej widać to tam, gdzie pobór wody albo powietrza jest zmienny. Jedno krótkie otwarcie kranu, napełnianie zbiornika albo dopompowanie instalacji pneumatycznej potrafi uruchomić cały cykl. Dlatego od razu warto przejść do pytania, który typ sterowania daje większą kontrolę.
Mechaniczny czy elektroniczny sterownik ciśnienia
W praktyce wybór sprowadza się do prostoty albo większej kontroli. Mechaniczny wyłącznik ciśnieniowy jest tańszy, łatwy do ustawienia i zwykle wystarcza w typowym hydroforze lub kompresorze. Elektroniczny daje lepszą diagnostykę, czasem ochronę przed suchobiegiem, czytelny odczyt i wygodniejszą regulację, ale kosztuje więcej i wymaga bardziej świadomego montażu.
| Cecha | Mechaniczny | Elektroniczny | Co z tego wynika |
|---|---|---|---|
| Zasilanie | Zwykle nie potrzebuje osobnego zasilania do samego działania | Wymaga zasilania i elektroniki sterującej | Prostszy układ ma mniej punktów awarii |
| Regulacja | Śruba i sprężyna | Przyciski, menu, czasem wyświetlacz | Elektronika daje większą precyzję i wygodę |
| Cena | Zwykle od kilkudziesięciu złotych | Zwykle wyraźnie drożej, często od kilkuset złotych | Budżet i wymagania szybko ustawiają wybór |
| Diagnostyka | Ograniczona | Szersza, często z komunikatami i alarmami | Przy awarii łatwiej znaleźć przyczynę |
| Zastosowanie | Dom, ogród, prosty warsztat | Układy bardziej wymagające, częste zmiany warunków, ochrona instalacji | Nie zawsze warto przepłacać za funkcje, których nie użyjesz |
W prostych instalacjach domowych mechanika nadal wygrywa rozsądkiem. Elektronika ma sens wtedy, gdy układ ma reagować dokładniej, a przy okazji podać więcej informacji o pracy. To nie jest wybór estetyczny, tylko funkcjonalny, więc dobrze łączyć go z realnymi potrzebami instalacji.
Gdzie sprawdza się w instalacjach domowych, warsztatowych i technicznych

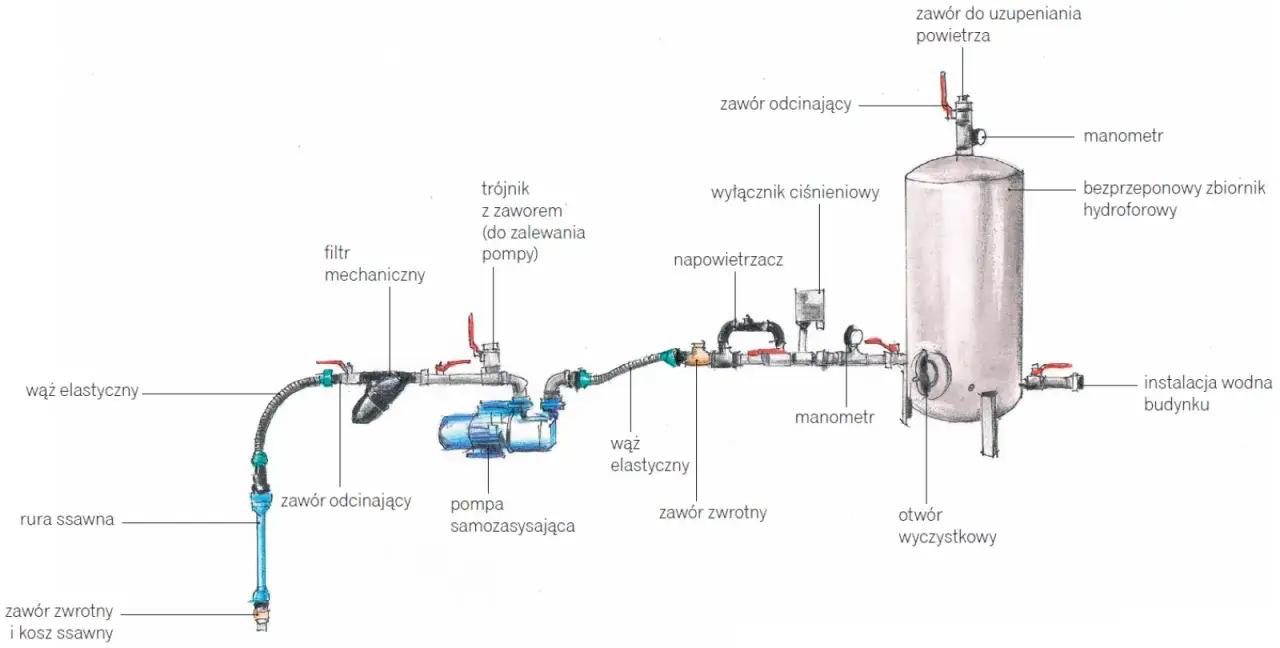

Najczęściej spotykam go w zestawach hydroforowych, przy pompach z własnego ujęcia oraz w kompresorach. W domu odpowiada za utrzymanie wygodnego ciśnienia w instalacji wodnej, w ogrodzie pomaga ograniczyć skoki przy podlewaniu, a w warsztacie pilnuje sprężonego powietrza potrzebnego do narzędzi pneumatycznych.
- Hydrofor domowy - pompa uruchamia się, gdy ciśnienie spada, i wyłącza po osiągnięciu zadanej wartości.
- Podlewanie ogrodu - układ pracuje stabilniej, a pompa nie startuje przy każdym krótkim poborze.
- Kompresor - utrzymuje właściwe ciśnienie w zbiorniku, żeby narzędzia nie traciły wydajności.
- Mała pneumatyka - przy prostych siłownikach i liniach roboczych kontrola ciśnienia ma bezpośredni wpływ na powtarzalność pracy.
- Układy techniczne - dobrze dobrane sterowanie chroni instalację przed przeciążeniem i zbyt częstymi cyklami.
Warto dodać jedną rzecz: jeśli instalacja ma pracować płynnie i bardzo precyzyjnie, czasem lepsze będzie sterowanie oparte na czujniku i automatyce, a nie prostym progu włączenia i wyłączenia. Taki układ daje więcej możliwości, ale wymaga też lepszego doboru całego zestawu. I właśnie do tego prowadzi temat nastaw.
Jak dobrać nastawy do pompy i zbiornika
Ja zaczynam od trzech liczb: maksymalnego ciśnienia pompy, planowanego ciśnienia wyłączenia i pojemności zbiornika. Dopiero później ustawiam próg załączenia i sprawdzam, czy układ nie pracuje zbyt nerwowo. Tu naprawdę nie warto zgadywać.
W dokumentacji Wilo dla zestawów hydroforowych spotyka się fabryczne pary nastaw 1,7/3,2 bar, 2,5/4,0 bar i 3,5/5,0 bar. To dobry sygnał, że nie istnieje jeden uniwersalny punkt dla wszystkich instalacji. Z kolei Grundfos zaleca, aby ciśnienie wstępne w zbiorniku ustawić na poziomie 70% zadanej wartości ciśnienia tłoczenia i nigdy ponad tę wartość.
| Parametr | Co oznacza | Praktyczna wskazówka |
|---|---|---|
| Ciśnienie wyłączenia | Moment, w którym pompa ma się zatrzymać | Ustaw je wyraźnie poniżej maksymalnego ciśnienia, jakie układ realnie osiąga |
| Ciśnienie załączenia | Moment ponownego startu pompy | Najczęściej daje się je o około 1,5 bar niżej niż ciśnienie wyłączenia |
| Histereza | Różnica między załączeniem a wyłączeniem | Zbyt mała powoduje taktowanie, czyli zbyt częste uruchamianie pompy |
| Ciśnienie wstępne zbiornika | Powietrze w zbiorniku przeponowym | Ustawiaj je przy pustym, odciętym od instalacji zbiorniku |
- Sprawdź parametry pompy, manometru i zbiornika, zanim cokolwiek przestawisz.
- Ustal ciśnienie wyłączenia tak, by nie zbliżać się do granicy pracy urządzenia.
- Ustaw ciśnienie załączenia z sensowną różnicą, zwykle około 1,5 bar, jeśli producent nie zaleca inaczej.
- Skontroluj ciśnienie wstępne zbiornika po spuszczeniu wody i odłączeniu układu.
- Wykonaj kilka pełnych cykli i obserwuj, czy pompa nie uruchamia się zbyt często.
Jeśli różnica między progami jest zbyt mała, układ zaczyna męczyć się szybkimi startami. Jeśli jest zbyt duża, rośnie wahanie ciśnienia odczuwalne przy kranie albo w kompresorze. Tu właśnie widać, że dobre nastawy są kompromisem, a nie jedną magiczną liczbą.
Jak zamontować i uruchomić układ bez typowych błędów
Na montaż patrzę przez pryzmat dwóch rzeczy: bezpieczeństwa i dostępności. Trzeba odłączyć zasilanie, spuścić ciśnienie i dopiero wtedy pracować przy przyłączach. To brzmi banalnie, ale właśnie na tym etapie najczęściej pojawiają się błędy, których potem nie widać od razu, a wychodzą po kilku tygodniach.
- Montuj wyłącznik w miejscu łatwo dostępnym, żeby można było odczytać manometr i w razie potrzeby skorygować nastawy.
- Unikaj miejsc o dużych drganiach i wysokiej temperaturze, jeśli producent tego nie dopuszcza.
- Uszczelniaj połączenia z umiarem, bo nadmiar materiału uszczelniającego też potrafi narobić kłopotów.
- Po montażu sprawdź szczelność całego układu, zanim uznasz, że wszystko działa poprawnie.
- Nie reguluj nastaw na pracującej instalacji, bo wynik będzie przypadkowy i mało bezpieczny.
Jeżeli podłączasz układ elektrycznie, trzymaj się schematu producenta. Przy prostych zestawach to nie jest miejsce na eksperymenty, bo zły styk albo źle dobrane podłączenie potrafią uszkodzić silnik szybciej, niż się wydaje. Po uruchomieniu zawsze robię kilka próbnych cykli i dopiero wtedy uznaję instalację za gotową.
Co zrobić, gdy układ załącza się za często albo nie wyłącza
Najczęściej winny nie jest sam wyłącznik, tylko suma trzech rzeczy: zbiornik, szczelność i nastawy. Jeśli pompa startuje co chwilę, zwykle oznacza to zbyt małą histerezę, za niskie ciśnienie wstępne albo nieszczelność w instalacji. Jeśli nie wyłącza się wcale, trzeba sprawdzić nie tylko regulację, ale też stan styków, zawór zwrotny i realne możliwości pompy.
| Objaw | Najczęstsza przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Pompa uruchamia się bardzo często | Za mały zbiornik, zbyt mała różnica progów, nieszczelność | Ciśnienie wstępne, stan membrany, wycieki na połączeniach |
| Układ nie wyłącza pompy | Źle ustawiony próg, zużyte styki, uszkodzony element pomiarowy | Manometr, nastawy, stan mechanizmu, zawór zwrotny |
| Ciśnienie faluje | Zapowietrzenie, zużyty zbiornik, niestabilna praca pompy | Odpowietrzenie, zbiornik przeponowy, wydajność urządzenia |
| Kompresor długo dobija do progu | Za mała wydajność albo wyciek sprężonego powietrza | Połączenia, stan zaworów, rzeczywisty czas nabicia zbiornika |
Jeśli obudowa ma ślady wilgoci, styki są przypalone albo regulacja przestaje trzymać nastawy, wymiana bywa rozsądniejsza niż dalsze poprawki. Przy takich objawach nie chodzi już o kosmetykę, tylko o realną niezawodność całej instalacji. I właśnie dlatego na końcu zostawiam sobie prostą rutynę kontrolną.
Co zostawić po montażu, żeby instalacja pracowała spokojnie
Po regulacji zapisuję trzy wartości: ciśnienie załączania, ciśnienie wyłączania i ciśnienie wstępne zbiornika. To zajmuje minutę, a po pół roku oszczędza zgadywanie. Bez takiej notatki łatwo wrócić do układu i nie wiedzieć, czy problem wynika z nastawy, zużycia czy zwykłego rozszczelnienia.
- Sprawdzaj wskazanie manometru co kilka miesięcy, nie dopiero wtedy, gdy układ zacznie wariować.
- Kontroluj zbiornik przeponowy przynajmniej raz w roku.
- Przy spadku komfortu pracy najpierw szukaj wycieku, a dopiero później kręć śrubą regulacyjną.
- Nie ustawiaj progów pracy „na styk”, bo instalacja potrzebuje niewielkiego zapasu.
- Wymień element, gdy przestaje utrzymywać powtarzalne nastawy albo zaczyna działać niestabilnie.
Dobrze dobrany wyłącznik ciśnieniowy nie zwraca na siebie uwagi. I właśnie o to chodzi: instalacja ma działać przewidywalnie, bez nerwowych startów, skoków ciśnienia i niepotrzebnego zużycia pomp czy kompresorów.
