Mostek Graetza: Prawidłowe Podłączenie dla Optymalnej Pracy

Mostek Graetza: Prawidłowe Podłączenie dla Optymalnej Pracy

Spis treści

Mostek Graetza to niezbędny element układów elektronicznych. Pozwala przekształcić prąd zmienny w stały. Składa się z czterech połączonych diod. Jego głównym zadaniem jest prostowanie prądu. Wykorzystywany jest powszechnie w zasilaczach i sprzęcie elektronicznym codziennego użytku.

Układ ten znacząco wpływa na działanie wielu urządzeń elektronicznych. Zapewnia stabilne zasilanie prądem stałym. Jego prosta konstrukcja i niezawodność sprawiły, że stał się standardowym rozwiązaniem w elektronice.

Najważniejsze informacje:
  • Przekształca prąd zmienny (AC) w prąd stały (DC)
  • Zbudowany jest z 4 diod połączonych w układ mostkowy
  • Posiada 4 terminale: 2 wejściowe (AC) i 2 wyjściowe (DC)
  • Jest podstawowym elementem zasilaczy elektronicznych
  • Umożliwia prostowanie obu półfal prądu zmiennego
  • Znajduje zastosowanie w ładowarkach i systemach audio

Jak zidentyfikować wyprowadzenia mostka Graetza?

Mostek Graetza posiada cztery charakterystyczne wyprowadzenia. Każde z nich pełni określoną funkcję w procesie prostowania prądu. Na obudowie znajdują się wyraźne oznaczenia, które ułatwiają prawidłową identyfikację terminali. Schemat podłączenia mostka Graetza wymaga dokładnego rozpoznania wszystkich pinów.

Wyprowadzenia są zazwyczaj oznaczone symbolami AC~, AC~, (+) i (-). Układ ten pozwala na bezbłędną instalację mostka Graetza krok po kroku. Podczas identyfikacji warto zwrócić uwagę na jakość pinów. Wyprowadzenia powinny być proste i nieuszkodzone.

  • Terminal AC1 (oznaczony ~) - pierwsze wejście prądu zmiennego
  • Terminal AC2 (oznaczony ~) - drugie wejście prądu zmiennego
  • Terminal DC+ (oznaczony +) - wyjście dodatnie prądu stałego
  • Terminal DC- (oznaczony -) - wyjście ujemne prądu stałego

Weryfikację oznaczeń można przeprowadzić przy użyciu miernika uniwersalnego. Pomiar rezystancji między wyprowadzeniami potwierdzi poprawność identyfikacji.

Przygotowanie do montażu mostka Graetza

Narzędzia Materiały Opcjonalne elementy
Lutownica Mostek Graetza Radiator
Miernik Przewody Pasta termoprzewodząca
Szczypce Cynka Kondensator wygładzający

Przed rozpoczęciem montażu mostka prostowniczego należy sprawdzić jakość wszystkich elementów. Mostek powinien być nowy lub w pełni sprawny. Przewody muszą mieć odpowiedni przekrój i izolację.

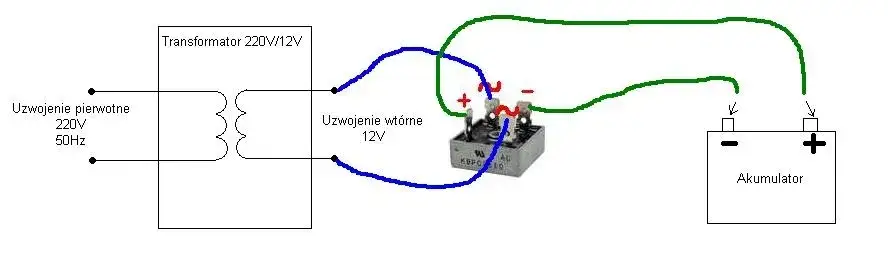

Podłączenie zasilania AC do mostka Graetza

Podłączenie mostka prostowniczego rozpoczynamy od strony AC. Najpierw podłączamy pierwszy przewód zasilający do terminala AC1. Następnie drugi przewód łączymy z terminalem AC2. Kolejność podłączenia tych przewodów nie ma znaczenia ze względu na charakterystykę prądu zmiennego.

Przewody należy solidnie przymocować do terminali. Połączenia powinny być wykonane starannie, aby zapewnić dobry przepływ prądu.

UWAGA: Przed rozpoczęciem podłączania mostka Graetza upewnij się, że zasilanie jest odłączone. Pracuj w rękawicach elektroizolacyjnych. Unikaj dotykania metalowych części gołymi rękami.

Po wykonaniu połączeń sprawdź ich stabilność. Delikatnie pociągnij za każdy przewód, aby upewnić się, że jest dobrze zamocowany.

Zabezpieczenie połączeń AC

Wszystkie połączenia AC muszą być starannie zaizolowane. Używamy dobrej jakości taśmy izolacyjnej lub koszulek termokurczliwych. Przewody mocujemy tak, aby nie występowały naprężenia mechaniczne.

Izolacja musi pokrywać całą powierzchnię połączenia. Nie mogą występować przerwy lub niedokładności w zabezpieczeniu.

Po zaizolowaniu sprawdzamy szczelność zabezpieczeń. Wszystkie połączenia powinny być całkowicie osłonięte materiałem izolacyjnym.

Montaż wyjścia DC i obciążenia

Jak podłączyć mostek Graetza od strony DC? Zaczynamy od identyfikacji biegunów wyjściowych. Plus oznaczony jest symbolem (+), minus symbolem (-).

Przewód dodatni (czerwony) łączymy z biegunem (+). Musi być to połączenie pewne i stabilne. Następnie podłączamy przewód ujemny (czarny) do bieguna (-).

Obciążenie podłączamy zgodnie z jego wymaganiami. Instrukcja podłączenia mostka Graetza zawsze wskazuje na konieczność zachowania właściwej polaryzacji.

Polaryzacja jest kluczowa dla prawidłowego działania układu. Odwrotne podłączenie może uszkodzić obciążenie.

  • Identyfikacja biegunów wyjściowych
  • Podłączenie przewodu dodatniego
  • Podłączenie przewodu ujemnego
  • Weryfikacja polaryzacji
  • Podłączenie obciążenia

Dobór i montaż kondensatora wygładzającego

Wybór kondensatora wygładzającego zależy od parametrów układu. Dla typowego mostka Graetza stosujemy kondensatory elektrolityczne o pojemności 1000-4700µF. Napięcie robocze kondensatora musi być wyższe niż napięcie szczytowe układu.

Pojemność kondensatora wpływa na jakość wygładzenia napięcia. Większa pojemność zapewnia lepsze wygładzenie, ale zwiększa gabaryty i koszty układu.

Kondensator montujemy równolegle do wyjścia DC. Zachowujemy polaryzację - plus kondensatora łączymy z plusem mostka prostowniczego. Przewody powinny być jak najkrótsze dla zmniejszenia indukcyjności pasożytniczej.

Najczęstsze błędy przy podłączaniu mostka Graetza

Podstawowym błędem jest niewłaściwa polaryzacja wyjścia DC. Może to prowadzić do uszkodzenia obciążenia lub samego układu prostowniczego.

Kolejnym częstym problemem jest niedostateczna izolacja połączeń. Brak właściwego zabezpieczenia może skutkować zwarciem lub porażeniem prądem. Jak zrobić mostek Graetza bezpiecznie? Zawsze stosuj podwójną izolację.

Montaż bez kondensatora wygładzającego to również poważny błąd. Prowadzi do znacznego tętnienia napięcia wyjściowego i może powodować nieprawidłową pracę zasilanego urządzenia.

Błąd Konsekwencje
Odwrotna polaryzacja Uszkodzenie obciążenia
Brak izolacji Ryzyko zwarcia
Słabe połączenia Przegrzewanie układu
Zły dobór kondensatora Nieprawidłowe napięcie

Weryfikacja poprawności montażu

Mostek Graetza jak podłączyć prawidłowo? Po montażu należy przeprowadzić dokładną kontrolę. Sprawdzamy multimetrem rezystancję między wszystkimi wyprowadzeniami. Pomiary powinny wykazać charakterystyczne wartości dla układu diodowego.

Wizualna kontrola obejmuje sprawdzenie jakości lutowania i izolacji. Wszystkie połączenia muszą być solidne i zabezpieczone. Używamy lupy do dokładnych oględzin miejsc lutowania.

Pierwsze uruchomienie wykonujemy bez obciążenia. Mierzymy napięcie wyjściowe, które powinno odpowiadać wartości katalogowej układu.

Optymalizacja pracy mostka Graetza

Mostek prostowniczy montaż wymaga zapewnienia odpowiednich warunków pracy. Temperatura otoczenia nie powinna przekraczać 40°C. Układ należy zabezpieczyć przed wilgocią i zanieczyszczeniami.

Prawidłowe obciążenie jest kluczowe dla długotrwałej pracy. Nie wolno przekraczać maksymalnego prądu znamionowego. Przy większych prądach konieczne jest zastosowanie radiatora. Schemat podłączenia mostka Graetza powinien uwzględniać elementy chłodzące.

Chłodzenie można poprawić przez montaż wentylatora. Radiator musi mieć odpowiednią powierzchnię dopasowaną do mocy strat.

Regularnie sprawdzamy temperaturę pracy układu. Czystość radiatora i sprawność wentylatora kontrolujemy co 3 miesiące.

Prawidłowy montaż mostka Graetza - najważniejsze aspekty

Mostek Graetza wymaga szczególnej uwagi podczas instalacji. Kluczowe jest przestrzeganie kolejności działań: identyfikacja wyprowadzeń, prawidłowe podłączenie strony AC, montaż wyjścia DC i dobór kondensatora wygładzającego. Każdy etap ma znaczenie dla końcowej efektywności układu.

Bezpieczeństwo podczas montażu mostka prostowniczego jest priorytetem. Dokładna izolacja połączeń, właściwa polaryzacja i staranne zabezpieczenie przewodów to podstawa. Należy pamiętać o odpowiednim chłodzeniu układu, szczególnie przy większych obciążeniach.

Długotrwałą i bezawaryjną pracę zapewni regularna kontrola połączeń oraz temperatury pracy. Warto zwrócić szczególną uwagę na jakość elementów używanych do montażu - od tego zależy niezawodność całego układu. Podłączenie mostka prostowniczego wykonane zgodnie z przedstawionymi zasadami gwarantuje jego optymalną pracę przez wiele lat.

5 Podobnych Artykułów:

  1. Balkon Szklany: Elegancja i Bezpieczeństwo Twojego Domu?
  2. Krok po kroku jak naprawić matrycę w laptopie: poradnik z instrukcjami
  3. Jak bezpiecznie podłączyć prąd w puszce elektrycznej - kompletny schemat
  4. Rolety Antywłamaniowe: Ile Kosztuje Bezpieczeństwo? Poznaj Ceny
  5. Ogrodzenie z Siatki: Z Podmurówką Czy Bez? Porównaj Opcje

Najczęstsze pytania

Mostek Graetza podczas pracy może się nagrzewać, szczególnie przy większych obciążeniach. W przypadku prądów powyżej 1A zaleca się stosowanie radiatora. Przy mniejszych obciążeniach wystarczy zapewnić swobodny przepływ powietrza wokół układu. W przypadku zamkniętych obudów warto rozważyć zastosowanie małego wentylatora.

Wartość kondensatora wygładzającego zależy od pobieranego prądu i dopuszczalnego tętnienia napięcia. Dla typowych zastosowań domowych przyjmuje się około 1000-2000µF na każdy amper prądu obciążenia. Przy zasilaniu urządzeń audio lub czułych układów elektronicznych wartość tę należy zwiększyć dwu- lub trzykrotnie.

Najczęstszymi przyczynami są: uszkodzone diody w mostku, niewłaściwa polaryzacja podłączenia, zbyt wysokie napięcie wejściowe lub przeciążenie układu. Warto sprawdzić każdą diodę miernikiem oraz upewnić się, że parametry zasilania odpowiadają specyfikacji mostka. Czasem przyczyną może być też zimny lut.

Mostek Graetza może być wykorzystany w prostych ładowarkach akumulatorów, jednak sam w sobie nie zapewnia kontroli prądu ładowania. Konieczne jest dodanie układu stabilizacji napięcia i ograniczenia prądu. Bez tych zabezpieczeń istnieje ryzyko uszkodzenia akumulatora lub przegrzania układu.

Podstawowym zabezpieczeniem jest zastosowanie warystora na wejściu AC oraz bezpiecznika topikowego. Dodatkowo można użyć diod transil na wyjściu DC. Przy większych mocach warto rozważyć dodanie termistora NTC w obwodzie zasilania, który ograniczy prąd rozruchu i ochroni układ przed gwałtownymi skokami napięcia.
