Prawidłowe podłączenie anteny do zasilacza antenowego to kluczowy element zapewniający wysoką jakość odbioru telewizji. Ten przewodnik krok po kroku pomoże Ci bezpiecznie i skutecznie wykonać instalację. Szczególnie istotne jest to w miejscach, gdzie sygnał telewizyjny jest słabszy. Dobra instalacja zapewni stabilny i czysty obraz.
Najważniejsze informacje:- Potrzebujesz zasilacza antenowego, kabla koncentrycznego i wtyku antenowego
- Precyzyjne zarobienie kabla ma znaczenie dla jakości sygnału
- Solidne połączenia wszystkich elementów są podstawą dobrego odbioru
- Proces instalacji składa się z 3 głównych etapów: przygotowania kabla, podłączenia do zasilacza i testowania
- Po instalacji konieczne jest przeprowadzenie wyszukiwania kanałów w telewizorze
Niezbędne narzędzia do podłączenia anteny
Skuteczne podłączenie anteny do zasilacza wymaga odpowiedniego przygotowania sprzętowego. Profesjonalny montaż anteny z zasilaczem gwarantuje stabilny odbiór sygnału telewizyjnego.
- Zasilacz antenowy (12V lub 24V)
- Kabel koncentryczny (najlepiej RG6)
- Wtyk antenowy typu F
- Narzędzie do ściągania izolacji
- Szczypce do zaciskania wtyków
- Miernik sygnału antenowego
- Zestaw śrubokrętów
Kompletny zestaw narzędzi pozwoli na sprawne wykonanie instalacji. Warto zainwestować w dobrej jakości sprzęt, który posłuży przez lata.
Przygotowanie kabla antenowego
Właściwe przygotowanie kabla to podstawa prawidłowej instalacji wzmacniacza antenowego. Kabel należy przyciąć na odpowiednią długość, zostawiając zapas około 30 cm na ewentualne poprawki. Bardzo ważne jest precyzyjne usunięcie izolacji - zbyt głębokie nacięcie może uszkodzić wewnętrzny przewodnik.
Po usunięciu zewnętrznej powłoki odsłaniamy ekran z folii aluminiowej i oplot. Następnie delikatnie zdejmujemy izolację z przewodnika centralnego. Wszystkie warstwy muszą być usunięte równo i czysto.
Jak prawidłowo usunąć izolację?
Precyzyjne usunięcie izolacji wymaga odpowiedniej techniki i cierpliwości. Najlepiej używać specjalistycznego narzędzia ze regulowaną głębokością cięcia.
Właściwe przygotowanie końcówki kabla ma kluczowe znaczenie dla jakości połączenia. Każda warstwa izolacji musi być usunięta na odpowiednią długość.
1. Zaznacz miejsce cięcia na kablu (około 15mm od końca) 2. Usuń zewnętrzną izolację okrężnym ruchem 3. Odegnij oplot i folię ekranującą 4. Usuń białą izolację przewodnika centralnego (około 10mm)Podłączenie zasilacza do anteny

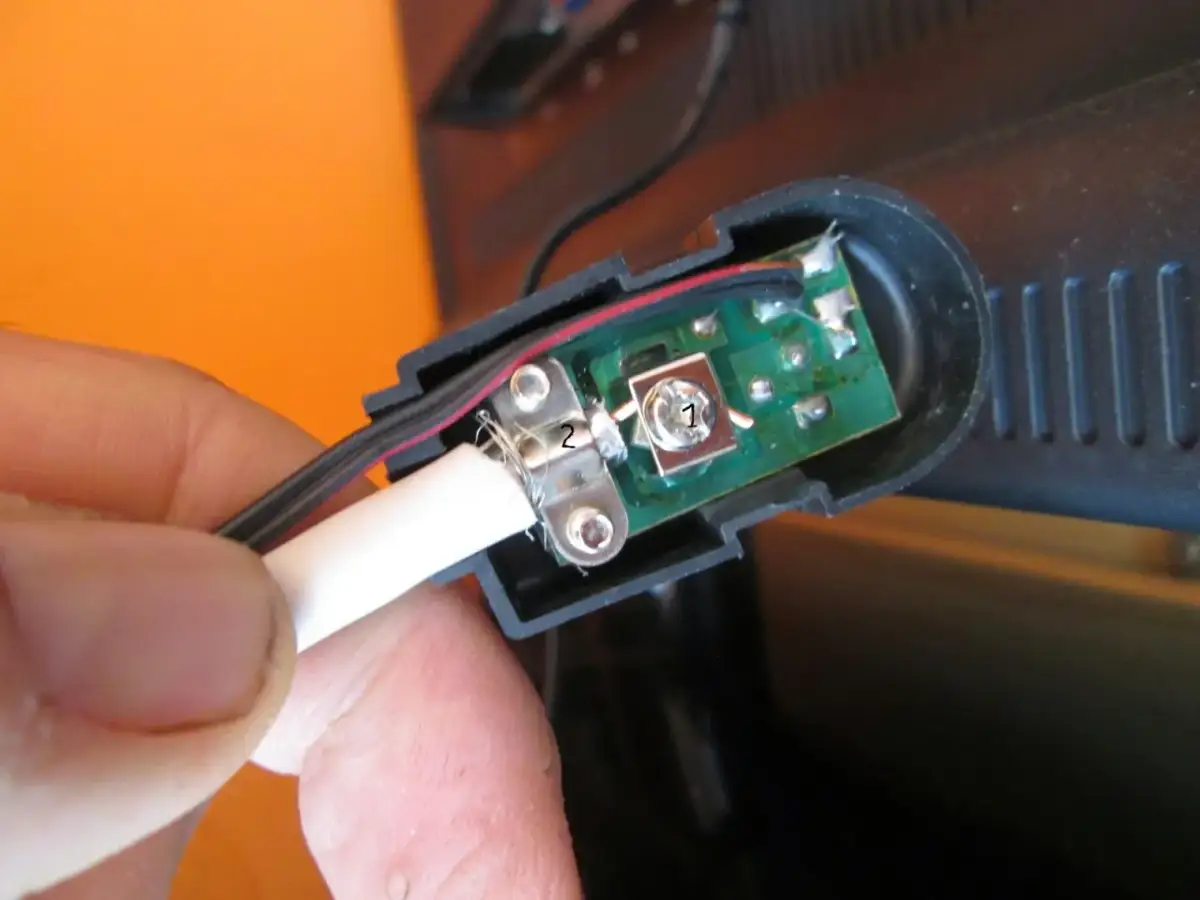

Podłączenie zasilania do anteny rozpoczynamy od zamontowania wtyku F na przygotowanym kablu. Wszystkie połączenia muszą być wykonane starannie, aby uniknąć zakłóceń. Najważniejsze jest zachowanie odpowiedniej kolejności łączenia elementów.
Podczas montażu anteny z zasilaczem zwracamy szczególną uwagę na dokręcenie wszystkich złączy. Luźne połączenia mogą powodować przerwy w odbiorze sygnału. Zabezpieczamy też kabel przed działaniem warunków atmosferycznych.
Na koniec sprawdzamy ciągłość połączenia między anteną a zasilaczem. Używamy do tego miernika sygnału, który pokaże nam jakość transmisji.
| Typ złącza | Zastosowanie | Zalety |
|---|---|---|
| Wtyk F | Anteny naziemne i satelitarne | Wysoka szczelność, łatwy montaż |
| IEC | Telewizory i tunery | Uniwersalność, trwałość |
| BNC | Instalacje CCTV | Szybkie łączenie, stabilność |
Montaż wzmacniacza antenowego
Instalacja wzmacniacza antenowego wymaga szczególnej uwagi przy doborze miejsca montażu. Wzmacniacz powinien być zamontowany jak najbliżej anteny, aby zminimalizować straty sygnału. Najlepiej umieścić go w miejscu chronionym przed deszczem i bezpośrednim słońcem.
Podczas podłączenia wzmacniacza antenowego krok po kroku pamiętamy o właściwym kierunku przepływu sygnału. Wejście i wyjście są zwykle oznaczone na obudowie. Nieprawidłowe podłączenie spowoduje brak sygnału.
Na zakończenie sprawdzamy wszystkie połączenia pod kątem stabilności i szczelności.
Połączenie z odbiornikiem TV
Po zamontowaniu wzmacniacza przechodzimy do podłączenia anteny do zasilacza i telewizora. Kabel prowadzimy najkrótszą możliwą drogą, unikając ostrych zagięć. Przy każdym złączu zostawiamy niewielki zapas kabla.
Szczególną uwagę zwracamy na połączenie z gniazdem antenowym w telewizorze. Wtyk musi być dokręcony z odpowiednią siłą - zbyt mocne dokręcenie może uszkodzić gniazdo, zbyt słabe spowoduje niestabilny odbiór.
Sprawdzamy stabilność wszystkich połączeń, delikatnie poruszając kablami przy złączach.
Konfiguracja i testowanie sygnału
Po prawidłowym podłączeniu anteny do zasilacza przechodzimy do konfiguracji odbiornika TV. Włączamy automatyczne wyszukiwanie kanałów w menu telewizora. Proces może potrwać kilka minut, w zależności od liczby dostępnych multipleksów.
Jak zainstalować antenę z zasilaczem, aby uzyskać najlepszą jakość obrazu? Kluczowe jest sprawdzenie parametrów sygnału dla każdego znalezionego kanału. Większość telewizorów pokazuje poziom i jakość sygnału w menu diagnostycznym.
Regulację anteny wykonujemy obserwując wskaźniki na ekranie. Czasami niewielka zmiana położenia anteny może znacząco poprawić jakość odbioru.
- Poziom sygnału powyżej 60%
- Jakość sygnału minimum 70%
- Brak zakłóceń obrazu i dźwięku
- Stabilny odbiór niezależnie od pogody
- Poprawne wyświetlanie telegazety
Optymalizacja jakości sygnału
Właściwa regulacja anteny wymaga cierpliwości i precyzji. Zaczynamy od zgrubnego ustawienia kierunku, a następnie wykonujemy drobne korekty, obserwując wskaźniki jakości.
Najlepsze rezultaty osiągniemy kierując antenę na najbliższy nadajnik DVB-T. W przypadku słabego sygnału warto rozważyć instalację anteny na zewnątrz budynku.
| Parametr | Wartość minimalna | Wartość optymalna |
|---|---|---|
| Poziom sygnału | 45 dBµV | 65 dBµV |
| BER (Bit Error Rate) | 1E-6 | 1E-8 |
| MER (Modulation Error Ratio) | 22 dB | 28 dB |
Rozwiązywanie typowych problemów
Podczas podłączenia anteny do zasilacza mogą pojawić się różne problemy z odbiorem. Najczęstsze to brak sygnału, przerywany obraz lub zakłócenia dźwięku. Zwykle przyczyną jest nieprawidłowe połączenie lub uszkodzony kabel.
Czasami problem tkwi w instalacji wzmacniacza antenowego. Zbyt silne wzmocnienie może pogorszyć jakość sygnału. Warto sprawdzić, czy wzmacniacz jest właściwie zasilany i czy jego parametry są odpowiednie dla naszej lokalizacji.
Kłopoty z odbiorem mogą też wynikać z nieprawidłowego montażu anteny z zasilaczem. Sprawdź, czy wszystkie złącza są dobrze dokręcone i zabezpieczone przed wilgocią.
Rozwiązanie większości problemów zaczyna się od sprawdzenia połączeń. Metodyczne sprawdzanie każdego elementu instalacji pozwala szybko zlokalizować usterkę. Warto też zweryfikować ustawienia w menu telewizora.
Jeśli podstawowe czynności nie pomagają, problem może leżeć w samej antenie lub zasilaczu. Sprawdź napięcie na wyjściu zasilacza i stan przewodu zasilającego.
Co zrobić gdy sygnał jest słaby?
Przy słabym sygnale pierwszym krokiem jest sprawdzenie kierunku ustawienia anteny. Niewielka korekta położenia może znacząco poprawić jakość odbioru. Warto też sprawdzić, czy na drodze sygnału nie pojawiły się nowe przeszkody.
W trudnych warunkach odbioru pomocne może być zastosowanie anteny o większym zysku lub lepszego wzmacniacza. Pamiętaj, że podłączenie wzmacniacza antenowego krok po kroku musi być wykonane precyzyjnie, aby uzyskać oczekiwany efekt.
W przypadku braku poprawy po wykonaniu powyższych kroków, warto skonsultować się z profesjonalnym instalatorem. Specjalista dysponuje odpowiednimi narzędziami pomiarowymi i doświadczeniem w rozwiązywaniu trudnych przypadków.
Konserwacja i utrzymanie instalacji
Regularna konserwacja instalacji antenowej zapewni długotrwały, bezproblemowy odbiór. Co 6 miesięcy warto sprawdzić stan wszystkich połączeń i zabezpieczeń przed wilgocią. Szczególną uwagę należy zwrócić na elementy znajdujące się na zewnątrz budynku.
Podczas przeglądu sprawdzamy też parametry sygnału w menu telewizora. Stopniowe pogarszanie się odbioru może wskazywać na konieczność regulacji anteny lub wymiany któregoś z elementów instalacji.
Wymiana elementów instalacji powinna być wykonywana przy pierwszych oznakach zużycia. Dotyczy to szczególnie kabli narażonych na działanie warunków atmosferycznych i złączy, które mogą korodować.
Efektywna instalacja anteny - od przygotowania do konserwacji
Podłączenie anteny do zasilacza wymaga systematycznego podejścia i uwagi na każdym etapie instalacji. Kluczem do sukcesu jest odpowiednie przygotowanie narzędzi, precyzyjne wykonanie połączeń i dokładne przetestowanie systemu. Właściwy montaż anteny z zasilaczem zapewni stabilny i wysokiej jakości odbiór telewizji przez długi czas.
Podczas instalacji wzmacniacza antenowego szczególną uwagę należy zwrócić na jakość połączeń i dobór odpowiednich parametrów. Regularna kontrola stanu instalacji, включając sprawdzanie połączeń i pomiary sygnału, pozwoli uniknąć większości typowych problemów. Pamiętaj, że nawet najlepsza antena nie będzie działać prawidłowo bez właściwego montażu i konserwacji.
W przypadku problemów z odbiorem warto działać metodycznie, sprawdzając kolejno wszystkie elementy instalacji. Jeśli samodzielne próby nie przynoszą rezultatu, nie wahaj się skorzystać z pomocy specjalisty - profesjonalna diagnoza i naprawa może zaoszczędzić czas i zapewnić optymalną jakość odbioru.
