Podłączenie diody LED wymaga odpowiedniego zabezpieczenia przed przepięciami. Rezystor jest kluczowym elementem, który chroni diodę przed uszkodzeniem i zapewnia jej prawidłowe działanie. Proces ten wymaga podstawowej wiedzy z zakresu elektroniki oraz kilku prostych obliczeń. Właściwy dobór wartości rezystora zależy od parametrów diody LED oraz napięcia zasilania.
Najważniejsze informacje:- Rezystor ogranicza prąd płynący przez diodę LED
- Do montażu potrzebne są: dioda LED, rezystor, źródło zasilania i przewody
- Wartość rezystora oblicza się na podstawie napięcia zasilania i parametrów diody
- Diodę LED należy podłączyć zgodnie z polaryzacją (dłuższa nóżka to anoda)
- Nieprawidłowe podłączenie lub brak rezystora może zniszczyć diodę
- Typowy prąd pracy diody LED wynosi 20-30mA
- Napięcie przewodzenia diody zależy od jej koloru (2-3.3V)
Niezbędne materiały do podłączenia diody LED
Jak podłączyć rezystor do diody LED wymaga przygotowania kilku podstawowych elementów elektronicznych. Montaż jest prosty, ale niezbędne będą odpowiednie komponenty. Zadbaj o kompletny zestaw przed rozpoczęciem pracy.
- Dioda LED (dowolny kolor)
- Rezystor (wartość dobrana do napięcia)
- Źródło zasilania (bateria lub zasilacz)
- Przewody połączeniowe
- Płytka prototypowa (opcjonalnie)
Parametry diody LED - co musisz wiedzieć?
Każda dioda LED charakteryzuje się określonymi parametrami elektrycznymi. Najważniejsze to napięcie przewodzenia (Vf) oraz maksymalny prąd przewodzenia (If). Te wartości są kluczowe przy obliczaniu rezystora do diody LED.
Parametry różnią się w zależności od koloru diody. Czerwone diody mają najniższe napięcie przewodzenia, podczas gdy niebieskie i białe wymagają wyższego napięcia do świecenia.
| Kolor diody | Napięcie przewodzenia (V) | Maksymalny prąd (mA) |
|---|---|---|
| Czerwony | 1.8-2.2 | 20 |
| Żółty | 2.0-2.4 | 20 |
| Zielony | 2.2-3.0 | 20 |
| Niebieski/Biały | 3.0-3.4 | 20 |
Polaryzacja diody LED - którą nóżkę podłączyć?
Dioda LED ma określoną polaryzację, którą trzeba zachować podczas montażu diody LED z rezystorem. Anoda (dłuższa nóżka) łączy się z plusem zasilania, katoda (krótsza) z rezystorem. Wewnątrz obudowy diody większa elektroda wskazuje anodę.
Łatwo rozpoznać polaryzację po kształcie obudowy - spłaszczona strona oznacza katodę. To ważne przy projektowaniu schematu podłączenia diody LED.
Odwrotne podłączenie diody spowoduje brak świecenia. W skrajnych przypadkach może dojść do uszkodzenia komponenta.
Jak dobrać odpowiedni rezystor?
Jak zabezpieczyć diodę LED? Kluczowy jest właściwy dobór rezystora. Wartość rezystora obliczamy na podstawie napięcia zasilania, parametrów diody i żądanego prądu.
R = (Vzasilania - Vdiody) / Iprąd
Przykłady wartości rezystorów dla popularnych napięć
Poniżej znajdziesz gotowe wartości rezystorów dla typowych napięć zasilania. Wartości obliczono dla prądu 20mA.
| Napięcie zasilania | Dioda czerwona | Dioda biała |
|---|---|---|
| 5V | 150Ω | 100Ω |
| 9V | 330Ω | 270Ω |
| 12V | 470Ω | 430Ω |

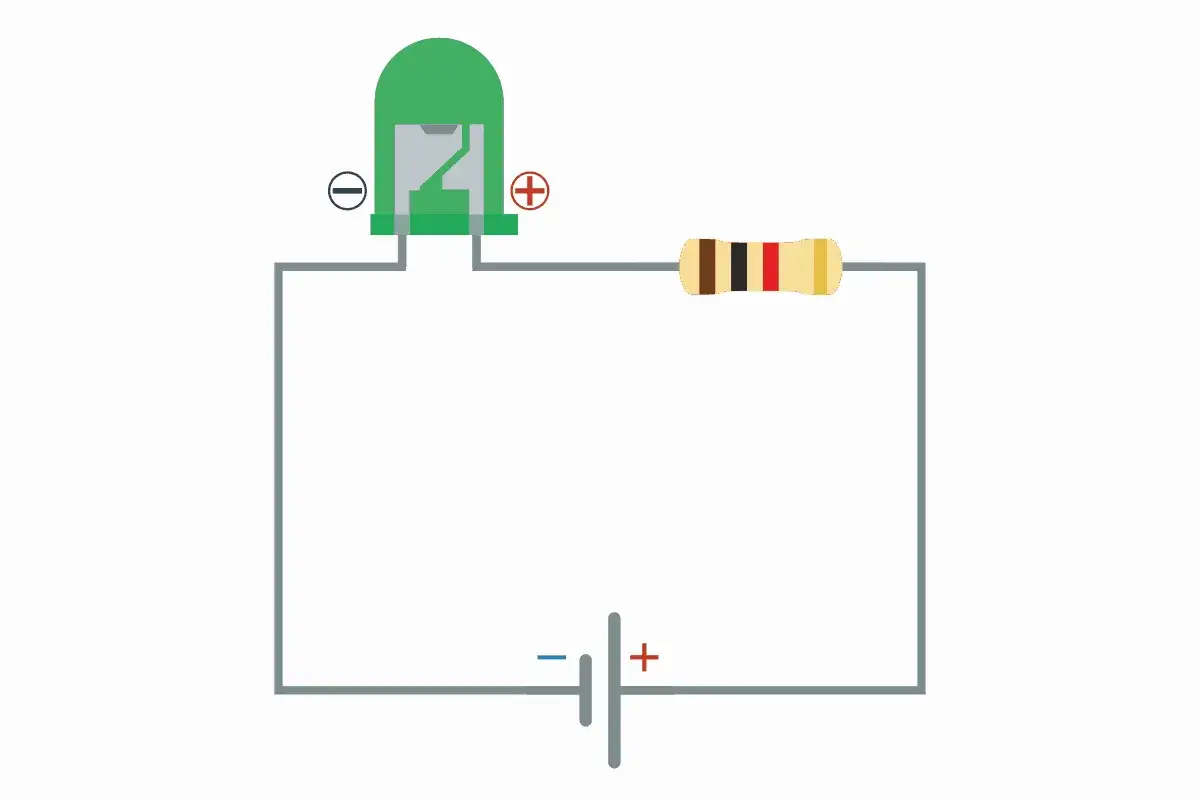

Instrukcja montażu krok po kroku
Instalacja diody LED krok po kroku nie jest skomplikowana. Wystarczy przestrzegać kilku zasad.
- Sprawdź polaryzację diody LED
- Podłącz anodę do plusa zasilania
- Połącz katodę z rezystorem
- Drugi koniec rezystora połącz z minusem zasilania
Połączenia wykonuj starannie, unikając zwarć. Sprawdź wszystkie elementy przed włączeniem zasilania. Używaj przewodów o odpowiednim przekroju.
Najczęstsze błędy przy podłączaniu diody LED
Brak rezystora to kardynalny błąd przy podłączaniu rezystora do diody LED. Dioda bez rezystora przepali się natychmiast po włączeniu zasilania.
Drugim częstym błędem jest nieprawidłowa polaryzacja. Dioda podłączona odwrotnie nie będzie świecić, ale może ulec uszkodzeniu przy wyższych napięciach.
Stosowanie rezystora o zbyt małej wartości również jest niebezpieczne. Nadmierny prąd skróci żywotność diody lub spowoduje jej natychmiastowe uszkodzenie.
Zasady bezpieczeństwa
Zawsze pracuj przy wyłączonym zasilaniu. Upewnij się, że przewody są prawidłowo zaizolowane. Unikaj dotykania elementów podczas pracy układu.
Używaj narzędzi z izolowanymi rękojeściami. Nie przekraczaj maksymalnych parametrów komponentów. W razie wątpliwości zawsze wybieraj bezpieczniejsze rozwiązanie.
Przechowuj elementy elektroniczne w suchym miejscu, z dala od źródeł ciepła. Chroń je przed uszkodzeniami mechanicznymi.
Najważniejsze aspekty podłączania diod LED
Podłączenie rezystora do diody LED wymaga stosowania się do kilku kluczowych zasad. Najważniejsze to właściwe obliczenie wartości rezystora, przestrzeganie polaryzacji diody oraz zachowanie podstawowych zasad bezpieczeństwa. Pamiętaj, że każdy kolor diody LED ma inne parametry, które wpływają na dobór rezystora.
Proces montażu diody LED z rezystorem jest prosty, gdy dysponujesz odpowiednimi materiałami i wiedzą. Zawsze sprawdzaj napięcie zasilania i parametry diody przed montażem. W razie wątpliwości wybieraj rezystor o większej wartości - to zapewni bezpieczną pracę układu.
Unikaj najczęstszych błędów: nigdy nie podłączaj diody bez rezystora, zawsze sprawdzaj polaryzację i używaj elementów o odpowiednich parametrach. Te proste zasady pozwolą Ci cieszyć się długotrwałym i bezawaryjnym działaniem diody LED.
