Jak podłączyć akumulator do fotowoltaiki: praktyczny poradnik montażu

Jak podłączyć akumulator do fotowoltaiki: praktyczny poradnik montażu

Podłączenie akumulatora do systemu fotowoltaicznego to kluczowy krok w magazynowaniu energii słonecznej. Proces ten wymaga odpowiedniego doboru sprzętu i zachowania środków ostrożności. Właściwe wykonanie połączeń zapewnia efektywne działanie całej instalacji. Oto najważniejsze informacje na temat tego, jak prawidłowo podłączyć akumulator do systemu fotowoltaicznego.

Najważniejsze informacje:
  • Wybierz odpowiedni typ akumulatora (żelowy, AGM lub litowo-jonowy)
  • Użyj regulatora ładowania dobranego do parametrów systemu
  • Podłącz regulator do akumulatora przed połączeniem z panelami
  • Stosuj odpowiednie zabezpieczenia i bezpieczniki
  • Regularnie monitoruj stan naładowania akumulatorów

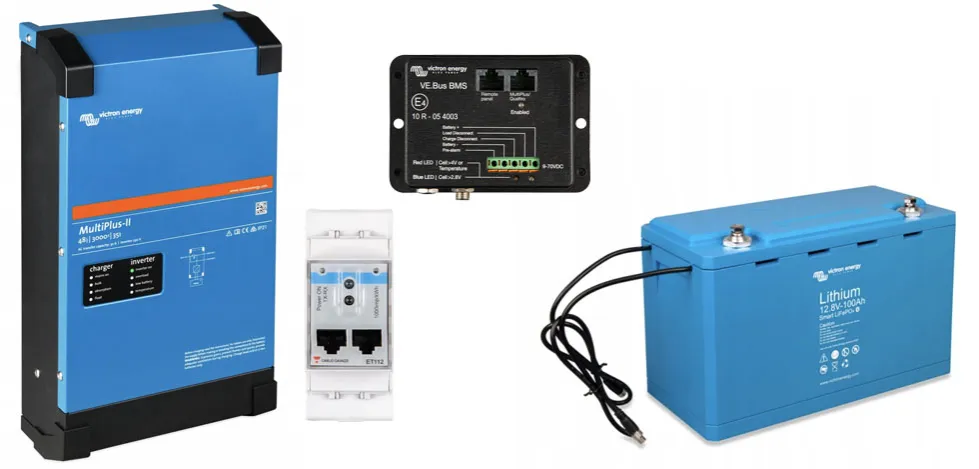

Elementy potrzebne do podłączenia akumulatora w instalacji PV

Przed przystąpieniem do podłączenia akumulatora do fotowoltaiki, należy zgromadzić niezbędne komponenty. Właściwy dobór elementów jest kluczowy dla efektywnego magazynowania energii z fotowoltaiki w akumulatorach.

Element Opis Parametry
Akumulator Magazynuje energię elektryczną Pojemność: 100-200Ah, Napięcie: 12V/24V
Regulator ładowania Kontroluje proces ładowania i rozładowania Prąd: 20-60A, Napięcie: 12V/24V
Inwerter Przekształca prąd stały na zmienny Moc: 1000-5000W, Napięcie wyjściowe: 230V
Kable Łączą elementy systemu Przekrój: 4-10mm², Długość: zależna od instalacji

Każdy z tych komponentów pełni istotną rolę w procesie magazynowania energii z fotowoltaiki w akumulatorach. Akumulator stanowi serce systemu, magazynując nadwyżki energii. Regulator ładowania chroni akumulator przed przeładowaniem i głębokim rozładowaniem. Inwerter umożliwia wykorzystanie zmagazynowanej energii w standardowych urządzeniach domowych.

Rodzaje akumulatorów do magazynowania energii słonecznej

Wybór odpowiedniego akumulatora jest kluczowy dla efektywności magazynowania energii z fotowoltaiki w akumulatorach. Najczęściej stosowane są akumulatory kwasowo-ołowiowe, które dzielą się na kilka podtypów. Każdy z nich ma swoje zalety i wady, wpływające na ich przydatność w instalacjach fotowoltaicznych.

Nowszą alternatywą są akumulatory litowo-jonowe, które zyskują popularność ze względu na swoją wydajność i długą żywotność. Choć są droższe, ich parametry często rekompensują wyższy koszt początkowy, szczególnie w przypadku intensywnego użytkowania.

  • Akumulatory AGM - bezobsługowe, odporne na wstrząsy, idealne do małych instalacji
  • Akumulatory żelowe - długa żywotność, odporne na głębokie rozładowania, ale drogie
  • Akumulatory OPzS - duża pojemność, idealne do dużych instalacji, wymagają konserwacji
  • Akumulatory litowo-jonowe - lekkie, wydajne, o długiej żywotności, ale kosztowne

Wybierając akumulator, należy uwzględnić specyfikę instalacji fotowoltaicznej oraz indywidualne potrzeby energetyczne. Kluczowe jest dopasowanie pojemności i typu akumulatora do mocy systemu PV.

Czytaj więcej: Montaż Klimatyzacji: Ile To Kosztuje? Ochłódź Dom Bez Stresu

Krok po kroku: montaż akumulatora w systemie fotowoltaicznym

Przygotowanie instalacji do podłączenia akumulatora

Przed przystąpieniem do montażu akumulatorów w instalacji fotowoltaicznej, należy dokładnie zaplanować układ systemu. Upewnij się, że masz wszystkie niezbędne narzędzia i komponenty.

Sprawdź, czy miejsce montażu akumulatora jest suche, dobrze wentylowane i zabezpieczone przed ekstremalnymi temperaturami. Przygotuj stabilną podstawę, która utrzyma ciężar akumulatora.

Podłączenie regulatora ładowania

Rozpocznij od podłączenia regulatora ładowania do akumulatora. To kluczowy krok w procesie jak podłączyć akumulator do fotowoltaiki.

Połącz dodatni (czerwony) przewód regulatora z dodatnim biegunem akumulatora, a następnie ujemny (czarny) z biegunem ujemnym. Upewnij się, że połączenia są solidne i zabezpieczone.

Po podłączeniu akumulatora, połącz regulator z panelami fotowoltaicznymi, zachowując tę samą kolejność: najpierw przewód dodatni, potem ujemny.

Montaż akumulatora

Umieść akumulator w przygotowanym wcześniej miejscu. Upewnij się, że jest stabilny i nie ma ryzyka przewrócenia. Jeśli montujesz więcej niż jeden akumulator, połącz je zgodnie z instrukcją producenta - szeregowo dla zwiększenia napięcia lub równolegle dla zwiększenia pojemności.

Po zamontowaniu akumulatora, sprawdź wszystkie połączenia. Upewnij się, że przewody są odpowiednio zabezpieczone i nie ma ryzyka zwarcia. Pamiętaj o zastosowaniu odpowiednich bezpieczników na liniach dodatnich.

Ważne zasady bezpieczeństwa podczas montażu:
  • Zawsze używaj izolowanych narzędzi
  • Noś okulary ochronne i rękawice
  • Unikaj zwarć - nie dopuść do kontaktu między biegunami
  • Pracuj w dobrze wentylowanym pomieszczeniu
  • Miej pod ręką gaśnicę odpowiednią do gaszenia urządzeń elektrycznych

Parametry techniczne połączeń w systemie akumulatorowym

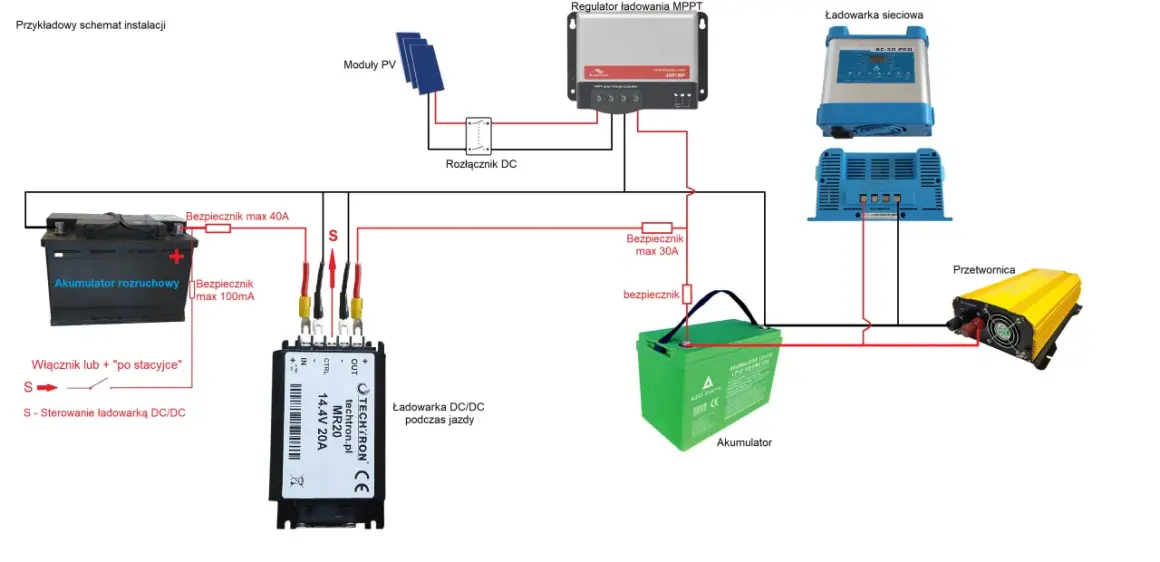

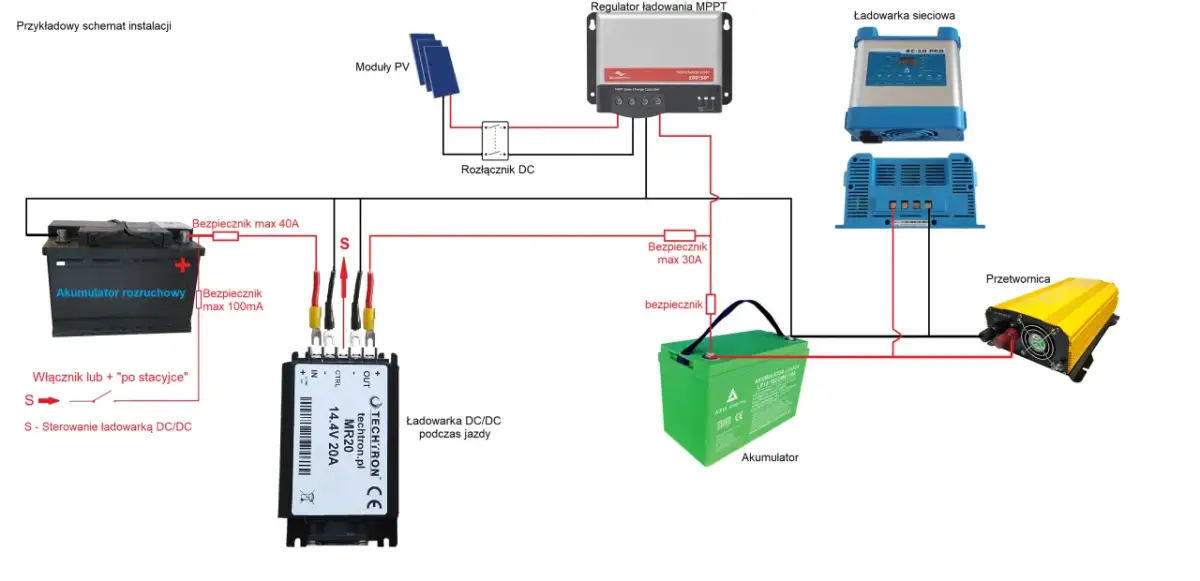

Zdjęcie Jak podłączyć akumulator do fotowoltaiki: praktyczny poradnik montażu
Konfiguracja Napięcie Pojemność
1 akumulator 12V 12V 100Ah
2 akumulatory szeregowo 24V 100Ah
2 akumulatory równolegle 12V 200Ah
4 akumulatory (2S2P) 24V 200Ah

Właściwe połączenie akumulatorów ma kluczowe znaczenie dla wydajności systemu. Połączenie szeregowe zwiększa napięcie, co jest przydatne w większych instalacjach, natomiast połączenie równoległe zwiększa pojemność, pozwalając na dłuższe magazynowanie energii.

Przy projektowaniu systemu należy uwzględnić napięcie wyjściowe paneli fotowoltaicznych oraz wymagania inwertera. Dobór odpowiednich parametrów zapewni optymalną wydajność i długotrwałą pracę całego systemu fotowoltaicznego.

Typowe błędy przy podłączaniu akumulatorów

Podczas podłączenia baterii do paneli słonecznych można popełnić wiele błędów, które mogą wpłynąć na wydajność systemu lub nawet go uszkodzić. Świadomość tych pułapek pomoże ci uniknąć kosztownych pomyłek i zapewnić bezpieczne magazynowanie energii z fotowoltaiki w akumulatorach.

  • Nieprawidłowa polaryzacja - zawsze dokładnie sprawdzaj oznaczenia biegunów przed podłączeniem
  • Brak lub niewłaściwe bezpieczniki - używaj odpowiednio dobranych bezpieczników na wszystkich głównych liniach
  • Niedopasowanie napięć - upewnij się, że napięcie systemu jest zgodne z napięciem akumulatorów
  • Użycie niewłaściwych przewodów - stosuj przewody o odpowiednim przekroju, dostosowanym do prądów w systemie
  • Zaniedbanie wentylacji - zapewnij odpowiednią cyrkulację powietrza wokół akumulatorów, szczególnie ołowiowych

Konserwacja i monitoring systemu z akumulatorem

Harmonogram przeglądów

Regularne przeglądy są kluczowe dla utrzymania wydajności systemu magazynowania energii z fotowoltaiki w akumulatorach. Zaleca się przeprowadzanie podstawowej inspekcji co miesiąc, sprawdzając połączenia, poziom elektrolitu (w przypadku akumulatorów zalewowych) i ogólny stan baterii.

Pełny przegląd techniczny powinien odbywać się co 6 miesięcy. Obejmuje on pomiary napięć, testowanie pojemności akumulatorów i sprawdzenie działania regulatora ładowania oraz inwertera.

Optymalizacja działania

Aby zoptymalizować działanie systemu, regularnie monitoruj poziom naładowania akumulatorów. Unikaj głębokiego rozładowania, które może skrócić żywotność baterii. W przypadku systemów z akumulatorami litowo-jonowymi, wykorzystuj dedykowane oprogramowanie do monitoringu, które pomoże utrzymać optymalne parametry pracy.

Rozważ instalację systemu zarządzania baterią (BMS), który automatycznie optymalizuje proces ładowania i rozładowania. Pamiętaj też o regulacji parametrów regulatora ładowania zgodnie z zaleceniami producenta akumulatorów, co pozwoli na maksymalizację ich wydajności i żywotności.

Klucz do efektywnego magazynowania energii słonecznej

Podłączenie akumulatora do fotowoltaiki to proces wymagający starannego planowania i precyzyjnego wykonania. Wybór odpowiedniego typu akumulatora, prawidłowy montaż oraz regularna konserwacja są kluczowe dla wydajnego magazynowania energii z fotowoltaiki w akumulatorach.

Pamiętaj, że każdy element systemu - od regulatora ładowania po kable - odgrywa istotną rolę w jego funkcjonowaniu. Unikaj typowych błędów, takich jak nieprawidłowa polaryzacja czy niedopasowanie napięć, które mogą znacząco wpłynąć na wydajność i żywotność instalacji.

Regularne przeglądy i optymalizacja działania systemu pozwolą ci cieszyć się niezawodnym źródłem energii przez długie lata. Inwestycja w wysokiej jakości komponenty i profesjonalny montaż to gwarancja bezpieczeństwa i efektywności twojego domowego magazynu energii słonecznej.
