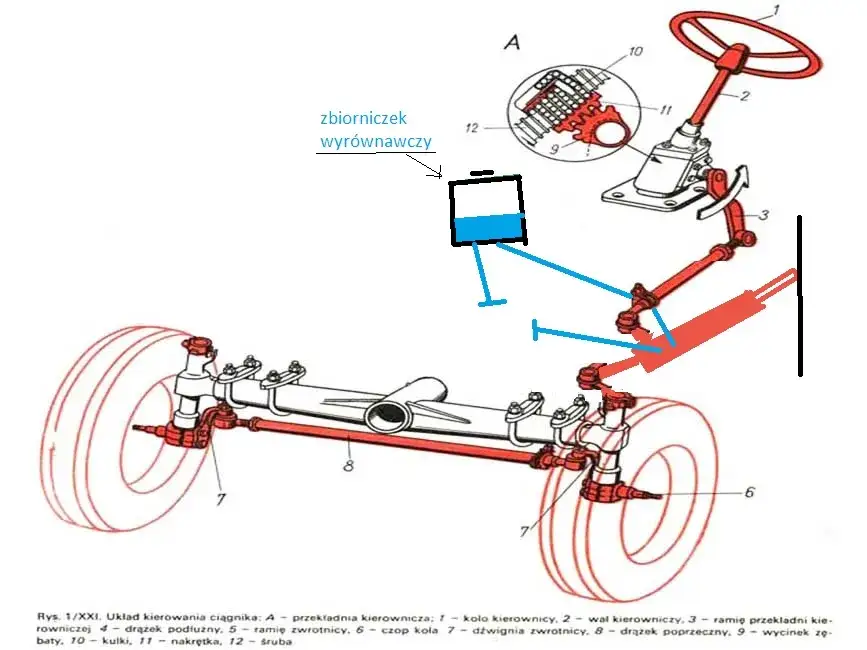

Hydrauliczny orbitrol pracuje poprawnie tylko wtedy, gdy zasilanie, powrót i przewody do siłownika są podłączone dokładnie tak, jak przewidział producent. W tym tekście pokazuję, jak podłączyć orbitrol bez zgadywania: od rozpoznania portów, przez montaż i odpowietrzenie, aż po test działania po uruchomieniu. To temat ważny, bo błąd w jednym króćcu potrafi odwrócić kierunek skrętu albo całkiem unieruchomić układ.
Najważniejsze rzeczy do sprawdzenia przed pierwszym uruchomieniem
- Najpierw rozpoznaj typ układu: open center, load sensing albo inny wariant zgodny z pompą.
- Porty P, T, A/B i LS mają różne funkcje, więc nie wolno łączyć ich „na oko”.
- Przewody powinny mieć właściwy zapas ciśnienia, a powrót do zbiornika nie może być dławiony.
- Po montażu zawsze odpowietrz układ na wolnych obrotach i sprawdź szczelność wszystkich połączeń.
- Jeśli kierownica działa odwrotnie, zwykle trzeba zamienić przewody A i B.
Najpierw rozpoznaj typ orbitrola i układu hydraulicznego
Najwięcej problemów zaczyna się jeszcze przed przykręceniem przewodów. W katalogach Danfoss widać, że podobne z zewnątrz orbitrole występują w różnych wersjach: od klasycznych open-center, przez LS, po modele o większej wydajności i wyższym ciśnieniu roboczym. Z mojego doświadczenia właśnie tu trzeba zrobić pierwszy porządek, bo jednostka dopasowana do pompy stałowydatnej nie zachowuje się tak samo jak wersja load sensing.
| Typ układu | Jak go rozpoznać | Co to oznacza przy montażu |
|---|---|---|
| Open center | Prostszy układ z pompą stałego wydatku | P zasilanie, T powrót, A/B do siłownika |
| Load sensing | Dodatkowy sygnał LS i zwykle zawór priorytetowy albo pompa LS | Trzeba podłączyć także LS, a nie tylko P/T/A/B |
| Wersje o wyższym ciśnieniu | Większe maszyny, większe przepływy i ciśnienia | Dobierz przewody i złącza do parametrów, nie tylko do gwintu |
Przykładowo popularne serie mają bardzo różne parametry: od 50 do 500 cm3 pojemności, 5-70 l/min zalecanego przepływu, 210 bar maksymalnego ciśnienia w standardowych wersjach i nawet 240 bar w odmianach LS. To wystarczy, by zrozumieć, że przed podłączeniem trzeba znać nie tylko gwint, ale też samą architekturę układu. Gdy typ układu masz już rozpoznany, można przejść do portów.
Schemat portów, który trzeba rozpoznać bez zgadywania

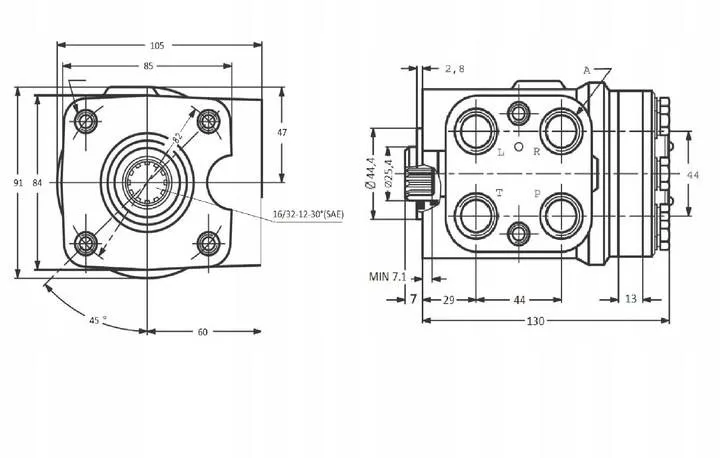

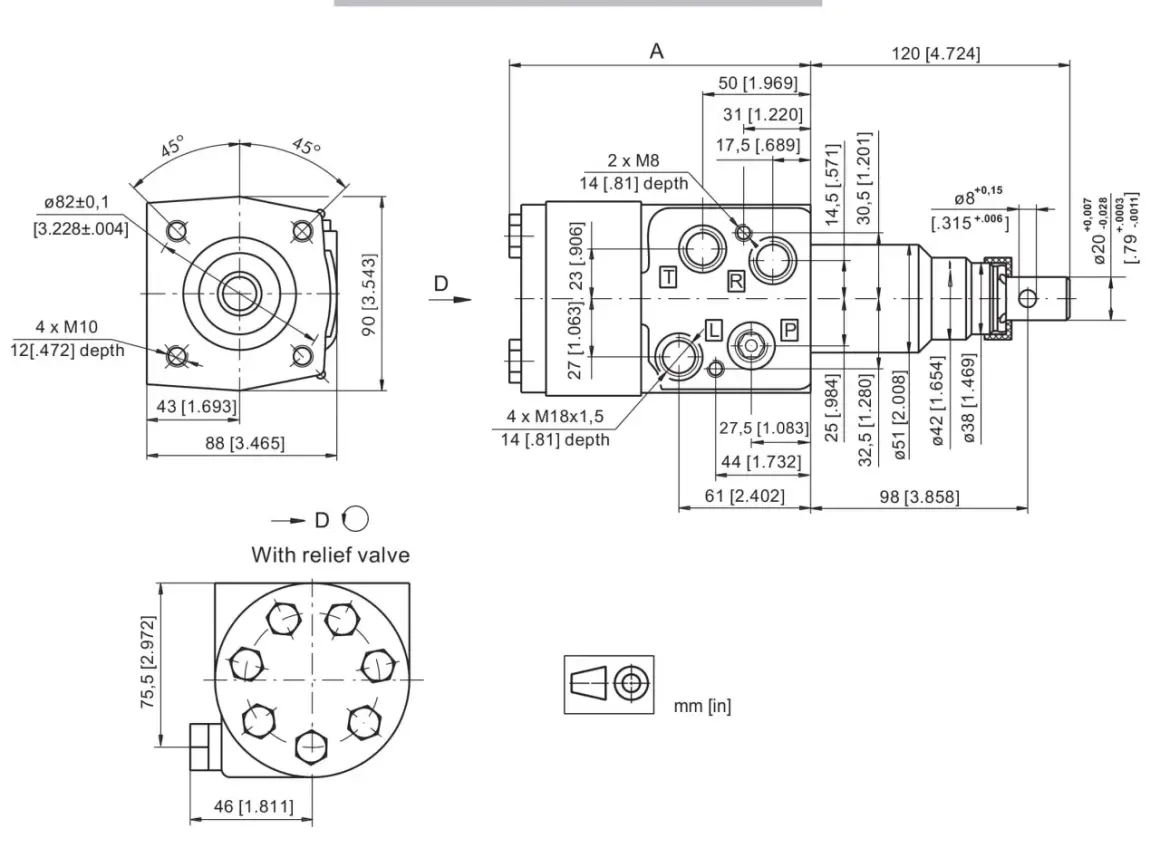

Jeśli patrzysz na korpus orbitrola po raz pierwszy, najważniejsze są oznaczenia, nie sam układ gwintów. Porty potrafią być ustawione różnie, ale funkcje pozostają takie same: P to zasilanie z pompy, T to powrót do zbiornika, A i B prowadzą do siłownika, a LS przenosi sygnał obciążenia w układzie load sensing. W niektórych rozwiązaniach spotkasz też oznaczenia L/R zamiast A/B, dlatego zawsze sprawdzam tabliczkę i schemat z obudowy, a nie tylko pozycję króćców.
| Oznaczenie | Rola | Co podłączam |
|---|---|---|
| P | Zasilanie ciśnieniem z pompy | Przewód z pompy lub z zaworu priorytetowego |
| T | Powrót oleju do zbiornika | Przewód powrotny, najlepiej przez filtr powrotny |
| A | Jedna komora siłownika | Jeden z przewodów do siłownika |
| B | Druga komora siłownika | Drugi przewód do siłownika |
| LS | Sygnał obciążenia | Obwód load sensing do pompy lub zaworu priorytetowego |
Jeśli kierownica po uruchomieniu zacznie skręcać odwrotnie, najczęściej wystarczy zamienić przewody A i B. Jeśli natomiast masz wersję LS, nie traktuj piątego portu jak dodatku „na wszelki wypadek” - on ma sens tylko wtedy, gdy cały układ jest do tego przygotowany. Znając oznaczenia, można podłączyć przewody w prawidłowej kolejności.
Montaż mechaniczny i wpięcie przewodów krok po kroku
Ja zawsze zaczynam od odciążenia całego układu. Maszynę zabezpieczam przed ruchem, koła ustawiam na wprost, ciśnienie spuszczam z układu i dopiero wtedy biorę się za montaż. To nie jest przesada - przy hydraulice jeden pośpiech potrafi kosztować więcej niż sam orbitrol.
- Zamocuj orbitrol sztywno, bez luzów i bez naprężeń na kolumnie kierowniczej.
- Sprawdź, czy wałek i wielowypust pracują osiowo, a kierownica nie ociera o obudowę.
- Podłącz P do zasilania z pompy albo zaworu priorytetowego, T do zbiornika, A/B do siłownika, a LS wyłącznie wtedy, gdy układ go wymaga.
- Ułóż przewody tak, by nie ocierały o ramę, nie załamywały się i miały zapas ruchu przy skręcie kół.
- Wymień zużyte uszczelnienia i dokręć złączki zgodnie z typem gwintu oraz uszczelnienia.

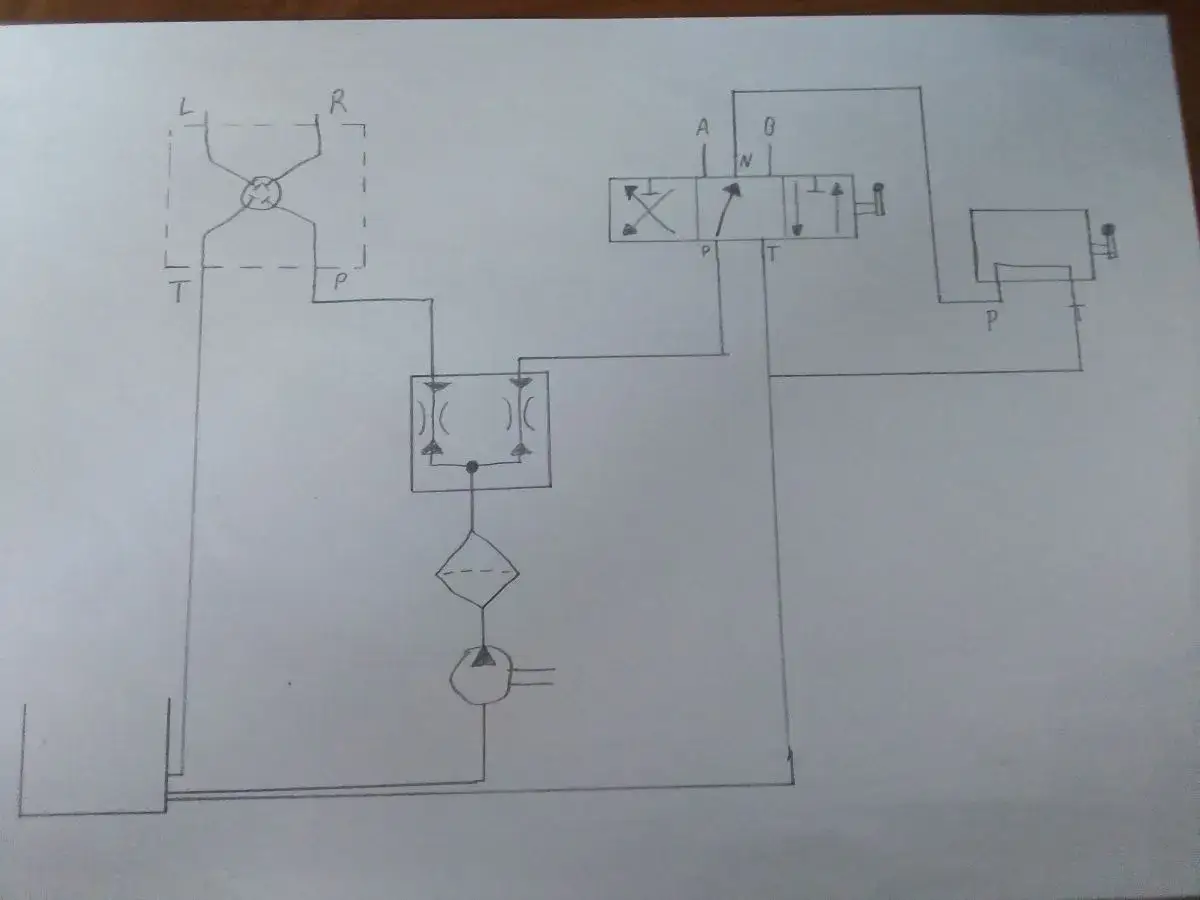

W układach z rozdzielaczem roboczym kierowanie zwykle dostaje zasilanie z zaworu priorytetowego, bo ma mieć pierwszeństwo przed hydrauliką roboczą. Nie wpina się orbitrola losowo w szereg z rozdzielaczem, jeśli producent przewidział inne rozwiązanie. Moment dokręcania też nie jest „na wyczucie” - w zależności od gwintu i uszczelnienia potrafi się wahać mniej więcej od 20 do 100 Nm, więc tu instrukcja ma pierwszeństwo przed przyzwyczajeniami z warsztatu. Kiedy przewody są już na miejscu, zostaje najważniejszy etap: usunięcie powietrza z układu.
Odpowietrzenie i pierwszy test na postoju
To etap, który wielu pomija, a potem dziwi się szarpaniu kierownicy albo nagłemu hałasowi pompy. Po złożeniu układu uruchamiam silnik, zostawiam go na biegu jałowym około 2 minut i dopiero wtedy delikatnie obracam kierownicę do oporu w obie strony. W praktyce często wystarcza około 4 pełnych przejść lewo-prawo, żeby powietrze uciekło z obiegu, ale robię to spokojnie, bez przyspieszania obrotów i bez długiego trzymania na końcu skrętu.
- Jeśli to możliwe, unieś przód maszyny lub odciąż przednią oś.
- Po pierwszych skrętach sprawdź poziom oleju i uzupełnij go, jeśli spadł.
- Obserwuj, czy kierownica wraca płynnie do środka i czy ruch nie jest skokowy.
- Po zatrzymaniu silnika obejrzyj wszystkie połączenia pod kątem wycieków.
Jeśli pojawia się piana w zbiorniku, nierówna praca albo wyraźny opór na kole, odpowietrzanie trzeba powtórzyć. To drobny koszt czasu, ale oszczędza zatarcie i późniejsze szukanie usterki w całym układzie. Gdy hydraulika zacznie pracować równo, pozostaje jeszcze sprawdzić najczęstsze pułapki montażowe.
Błędy, które najczęściej zdradzają zły montaż
Największy problem przy orbitrolu rzadko wynika z jednego spektakularnego błędu. Zwykle składa się z kilku małych niedociągnięć: trochę brudu w przewodzie, trochę za mały powrót, trochę za szybkie odpowietrzenie. W praktyce właśnie te drobiazgi robią największą różnicę.
| Objaw | Najczęstsza przyczyna | Skutek |
|---|---|---|
| Kierownica skręca odwrotnie | Przewody A i B są zamienione | Układ działa, ale w niebezpieczny sposób |
| Olej się grzeje i pompa szumi | Pomyłka P z T albo zbyt dławiony powrót | Spadek wydajności i szybsze zużycie |
| Ruch kierownicy jest skokowy | Powietrze w układzie lub niski poziom oleju | Brak płynności i opóźniona reakcja |
| Brak poprawnej reakcji w wersji LS | Niepodłączony albo źle podłączony port LS | Pompa nie dostaje właściwego sygnału |
| Wycieki na złączkach | Brud, zużyte uszczelnienie lub zły moment dokręcenia | Spadek ciśnienia i ryzyko awarii |
Najdroższy błąd to brud. Drobiny metalu albo piasek, które wchodzą do orbitrola podczas montażu, potrafią uszkodzić zawór szybciej niż zły dobór przepływu. Z tego powodu przewody warto zaślepiać do samego końca i montować wszystko w czystym, dobrze oświetlonym miejscu. Po wyeliminowaniu tych błędów zostaje już tylko sprawdzenie, czy cały zestaw rzeczywiście pasuje do maszyny.
Co sprawdzić, zanim uznasz montaż za gotowy
Jeśli układ ma działać lekko, orbitrol, siłownik i pompa muszą tworzyć jedną, spójną całość. Za mała wydajność daje zbyt wiele obrotów kierownicy; zbyt duża sprawia, że układ robi się nerwowy i trudny do precyzyjnego prowadzenia. Dlatego nie próbuję ratować złego doboru samym dławieniem przepływu, bo to zwykle kończy się tylko wyższą temperaturą oleju i gorszą kulturą pracy.
Po zakończeniu montażu patrzę jeszcze na trzy rzeczy: poziom oleju po testach, temperaturę przewodów po kilkunastu minutach pracy i to, czy koła rzeczywiście stoją na wprost, gdy kierownica jest w pozycji neutralnej. Jeśli wszystko jest równe, ciche i szczelne, układ jest gotowy do normalnej pracy. Jeśli coś budzi wątpliwości przy LS albo przy nietypowym rozdzielaczu, wracam do schematu producenta zamiast zgadywać - w hydraulice to zawsze tańsze niż poprawki po awarii.
