Podłączenie mostka prostowniczego do transformatora to kluczowy proces w budowie zasilaczy. Wymaga on przestrzegania określonych zasad i kroków. Główne komponenty to transformator, mostek prostowniczy i opcjonalnie kondensator filtrujący. Prawidłowe połączenie tych elementów umożliwia konwersję prądu zmiennego na stały, co jest niezbędne w wielu urządzeniach elektronicznych.
Najważniejsze informacje:
- Transformator dostarcza napięcie przemienne
- Mostek prostowniczy zawiera cztery diody do prostowania prądu
- Kondensator filtrujący wygładza napięcie wyjściowe
- Połączenia muszą być solidne i dobrze izolowane
- Bezpiecznik chroni układ przed przeciążeniem
- Proces wymaga staranności i zrozumienia działania komponentów
Komponenty potrzebne do podłączenia mostka prostowniczego
Do prawidłowego podłączenia mostka prostowniczego do transformatora niezbędne są odpowiednie komponenty. Każdy element pełni kluczową rolę w procesie konwersji prądu zmiennego na stały. Dobór właściwych części jest fundamentem dla skutecznego i bezpiecznego działania układu.
Transformator obniża napięcie sieciowe do pożądanej wartości, podczas gdy mostek prostowniczy przekształca prąd zmienny w pulsujący prąd stały. Kondensator filtrujący wygładza napięcie wyjściowe, redukując tętnienia i zapewniając stabilne zasilanie dla podłączonych urządzeń.
- Transformator: Przekształca napięcie sieciowe na niższe, bezpieczniejsze do dalszej obróbki.
- Mostek prostowniczy: Zawiera cztery diody, które prostują prąd zmienny na pulsujący prąd stały.
- Kondensator filtrujący: Wygładza napięcie wyjściowe, redukując tętnienia.
- Przewody połączeniowe: Umożliwiają prawidłowe połączenie komponentów.
- Bezpiecznik: Chroni układ przed przeciążeniem i zwarciem.
| Komponent | Napięcie (V) | Natężenie (A) | Moc (W) |
|---|---|---|---|
| Transformator | 230/12-24 | 1-5 | 12-120 |
| Mostek prostowniczy | 50-1000 | 1-35 | 50-1000 |
| Kondensator | 25-450 | - | - |
Zasady bezpieczeństwa przed rozpoczęciem montażu
Przed przystąpieniem do montażu mostka prostowniczego, kluczowe jest zadbanie o własne bezpieczeństwo. Zawsze pracuj na odłączonym od sieci układzie, aby uniknąć porażenia prądem.
Używaj izolowanych narzędzi i pracuj na suchej, niepalnej powierzchni. Upewnij się, że masz odpowiednią wiedzę i umiejętności do przeprowadzenia montażu.
- Zawsze odłączaj zasilanie przed rozpoczęciem pracy
- Używaj izolowanych narzędzi
- Pracuj w suchym, dobrze oświetlonym miejscu
- Nie podejmuj się zadań przekraczających Twoje umiejętności
- W razie wątpliwości skonsultuj się z profesjonalistą
Przestrzeganie zasad bezpieczeństwa jest kluczowe dla ochrony zdrowia i życia. Nie lekceważ żadnego z powyższych punktów, nawet jeśli wydają się oczywiste.
Czytaj więcej: Przeniesienie Grzejnika: Jakie Są Koszty? Zaplanuj Remont Mądrze
Identyfikacja zacisków mostka prostowniczego
Prawidłowa identyfikacja zacisków jest kluczowa dla podłączenia mostka prostowniczego do transformatora. Typowy mostek ma cztery zaciski: dwa wejściowe (AC) i dwa wyjściowe (DC).
Zaciski AC są zwykle oznaczone symbolami "~" lub "AC", podczas gdy zaciski DC są oznaczone "+" i "-". Niektóre mostki mogą mieć dodatkowo oznaczenia numeryczne.
Aby uniknąć błędów w montażu mostka prostowniczego, zawsze sprawdzaj oznaczenia na obudowie. W przypadku braku oznaczeń, użyj miernika do identyfikacji polaryzacji. Nieprawidłowe podłączenie może prowadzić do uszkodzenia układu.
- AC1 i AC2: Zaciski wejściowe dla prądu zmiennego z transformatora
- + (plus): Zacisk wyjściowy dla dodatniego napięcia stałego
- - (minus): Zacisk wyjściowy dla ujemnego napięcia stałego
- ~ (tylda): Alternatywne oznaczenie dla zacisków AC
Krok 1: Przygotowanie transformatora
Rozpocznij podłączenie mostka prostowniczego do transformatora od sprawdzenia stanu uzwojeń. Upewnij się, że transformator jest czysty i suchy.
Zidentyfikuj uzwojenia pierwotne i wtórne transformatora. Uzwojenie pierwotne będzie podłączone do sieci, a wtórne do mostka prostowniczego.
Zmierz napięcie na uzwojeniu wtórnym transformatora. Upewnij się, że wartość ta jest zgodna z parametrami mostka prostowniczego i planowanego zastosowania.
Sprawdzanie uzwojeń transformatora
Użyj miernika do sprawdzenia ciągłości uzwojeń transformatora. Brak ciągłości może wskazywać na uszkodzenie.
Zmierz rezystancję uzwojeń i porównaj wyniki z danymi producenta. Znaczące odchylenia mogą sygnalizować problem.
Typowe problemy to przerwane uzwojenia, zwarcia między zwojami lub uszkodzenia izolacji. W przypadku wykrycia nieprawidłowości, nie używaj transformatora. Skonsultuj się z profesjonalistą lub wymień urządzenie.
Krok 2: Montaż mostka prostowniczego
Przystępując do montażu mostka prostowniczego, upewnij się, że masz wszystkie niezbędne narzędzia. Zidentyfikuj zaciski AC mostka i podłącz je do uzwojenia wtórnego transformatora.
Używaj przewodów o odpowiednim przekroju, dostosowanym do prądu płynącego w układzie. Zbyt cienkie przewody mogą się przegrzewać i stanowić zagrożenie.
Pamiętaj o zachowaniu odpowiedniej polaryzacji przy podłączaniu zacisków DC mostka. Nieprawidłowe połączenie może uszkodzić podłączone urządzenia.
Po wykonaniu połączeń, dokładnie sprawdź ich stabilność i izolację. Luźne połączenia mogą prowadzić do przegrzewania się i awarii układu.
Prawidłowe lutowanie połączeń
Przed lutowaniem oczyść powierzchnie styków, aby zapewnić dobre przewodnictwo. Używaj lutownicy o odpowiedniej mocy i dobrej jakości cyny z topnikiem.
Rozgrzej styk, a następnie przyłóż cynę, pozwalając jej rozpłynąć się równomiernie. Unikaj tworzenia zimnych lutów, które mogą prowadzić do awarii.
Po zakończeniu lutowania sprawdź jakość połączeń. Prawidłowo wykonane luty powinny być gładkie i błyszczące.
Krok 3: Podłączenie kondensatora filtrującego
Kondensator filtrujący jest kluczowym elementem w układzie z mostkiem prostowniczym. Jego zadaniem jest wygładzenie napięcia wyjściowego, redukując tętnienia powstałe w procesie prostowania.
Dobierz pojemność kondensatora odpowiednio do napięcia i prądu w układzie. Zbyt mała pojemność nie zapewni odpowiedniej filtracji, podczas gdy zbyt duża może powodować problemy przy uruchamianiu.
Zwróć uwagę na napięcie znamionowe kondensatora. Powinno ono być wyższe niż maksymalne napięcie w układzie, aby zapewnić bezpieczną pracę.
Podłącz kondensator równolegle do wyjścia mostka prostowniczego. Biegun dodatni kondensatora połącz z zaciskiem "+" mostka, a ujemny z "-".
Upewnij się, że połączenia są solidne i dobrze zaizolowane. Nieprawidłowe podłączenie może prowadzić do uszkodzenia kondensatora lub nawet jego eksplozji.
| Napięcie wyjściowe (V) | Pojemność kondensatora (μF) | Napięcie znamionowe kondensatora (V) |
|---|---|---|
| 12 | 2200-4700 | 25 |
| 24 | 1000-2200 | 35 |
| 48 | 470-1000 | 63 |
Krok 4: Weryfikacja połączeń

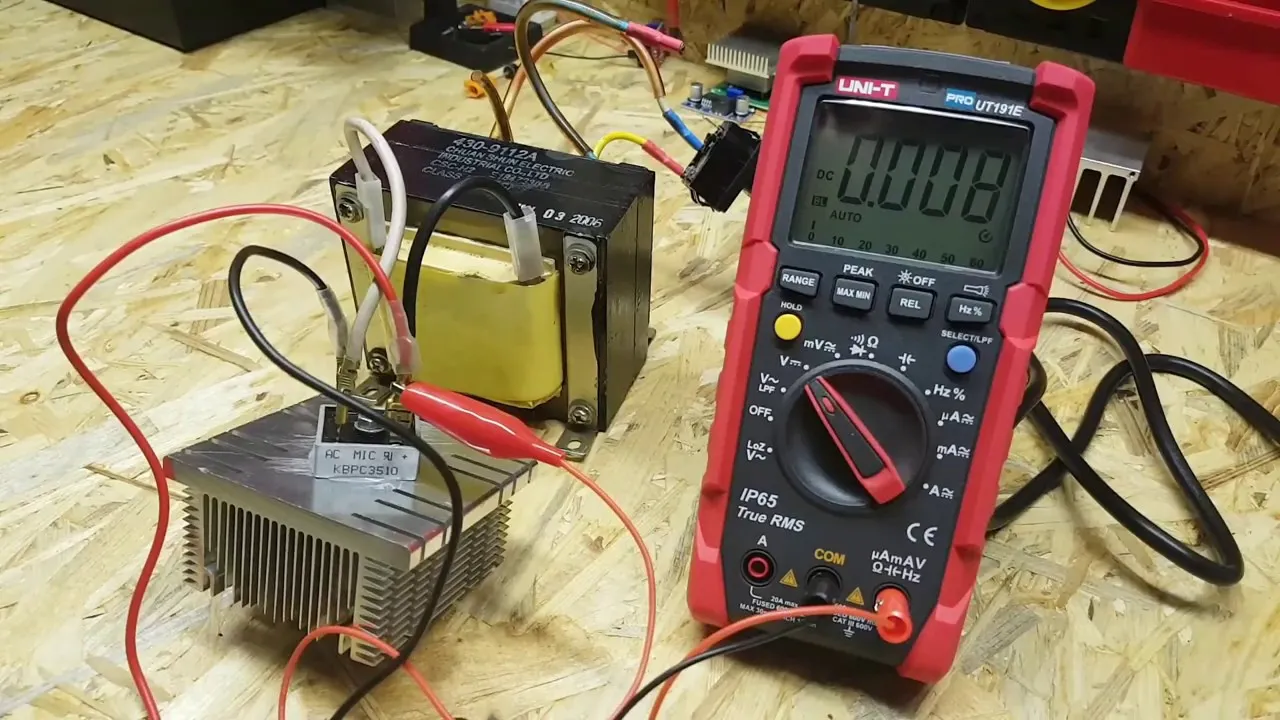

Po zamontowaniu mostka prostowniczego i kondensatora, konieczne jest dokładne sprawdzenie wszystkich połączeń. Użyj miernika w trybie ciągłości do weryfikacji poprawności połączeń.
Sprawdź, czy nie ma zwarć między poszczególnymi elementami układu. Szczególną uwagę zwróć na połączenia między transformatorem a mostkiem prostowniczym.
Zmierz rezystancję między zaciskami wyjściowymi mostka. Powinna ona być wysoka w jednym kierunku i niska w drugim, co potwierdzi prawidłowe działanie diod.
Wykonaj pomiary napięcia na wyjściu układu, ale tylko przy użyciu zasilania o niskim napięciu. Wyniki powinny być zgodne z oczekiwanymi wartościami dla danego układu.
Krok 5: Pierwsze uruchomienie
Przed pierwszym uruchomieniem upewnij się, że wszystkie połączenia są zabezpieczone i izolowane. Podłącz układ do źródła zasilania przez bezpiecznik o odpowiednim nominale.
Włącz zasilanie i natychmiast zmierz napięcie na wyjściu układu. Powinno ono być stabilne i zgodne z oczekiwanymi wartościami.
Obserwuj układ pod kątem nietypowych dźwięków, zapachów lub przegrzewania się elementów. W przypadku jakichkolwiek nieprawidłowości natychmiast odłącz zasilanie.
Jeśli wszystko działa prawidłowo, pozostaw układ włączony przez kilka minut, monitorując jego pracę. Sprawdź, czy napięcie pozostaje stabilne pod obciążeniem.
Typowe problemy podczas uruchamiania
Brak napięcia na wyjściu może wskazywać na uszkodzony mostek prostowniczy lub przerwane połączenia. Sprawdź ciągłość wszystkich przewodów i stan mostka.
Zbyt niskie napięcie wyjściowe może być spowodowane niewłaściwym doborem transformatora lub uszkodzeniem jednej z diod w mostku. Zmierz napięcie na uzwojeniu wtórnym transformatora.
Przegrzewanie się elementów może wskazywać na przeciążenie układu lub zwarcie. Sprawdź, czy obciążenie nie przekracza możliwości zasilacza.
Tętnienia napięcia mogą być efektem zbyt małej pojemności kondensatora filtrującego. Rozważ wymianę na kondensator o większej pojemności.
Regularna konserwacja i okresowe sprawdzanie parametrów układu pozwolą na długotrwałą i bezawaryjną pracę. Czyść układ z kurzu i sprawdzaj stan połączeń co najmniej raz w roku.
Klucz do sukcesu: Precyzja i bezpieczeństwo w montażu mostka prostowniczego
Podłączenie mostka prostowniczego do transformatora to proces wymagający uwagi i precyzji. Kluczowe jest zrozumienie roli każdego komponentu oraz przestrzeganie zasad bezpieczeństwa. Od prawidłowej identyfikacji zacisków, przez staranne lutowanie, aż po dobór odpowiedniego kondensatora filtrującego - każdy krok ma znaczenie dla końcowego efektu.
Pamiętaj, że montaż mostka prostowniczego to nie tylko mechaniczne połączenie elementów. To sztuka balansowania między teorią a praktyką. Dokładna weryfikacja połączeń i ostrożne pierwsze uruchomienie to gwarancja długotrwałej i bezawaryjnej pracy układu. Nie zapominaj o regularnej konserwacji - to klucz do utrzymania sprawności twojego zasilacza.
Postępując zgodnie z przedstawionymi krokami, nawet początkujący elektronik może z powodzeniem stworzyć funkcjonalny układ z mostkiem prostowniczym. Pamiętaj jednak, że w przypadku wątpliwości zawsze warto skonsultować się z doświadczonym specjalistą. Bezpieczeństwo i pewność działania układu są najważniejsze.
