Poprawne podłączenie rozdzielacza hydraulicznego jest fundamentalnym elementem każdego systemu hydraulicznego. To proces, który wymaga odpowiedniego przygotowania i wiedzy technicznej. Najważniejsze jest zrozumienie funkcji poszczególnych portów rozdzielacza oraz zachowanie właściwej kolejności montażu. System składa się z kilku kluczowych elementów, takich jak węże hydrauliczne, złącza i obejmy, które muszą być prawidłowo dobrane i zamontowane.
Kluczowe informacje:- Rozdzielacz hydrauliczny posiada specjalne porty oznaczone literami P (zasilający) i T (powrotny)
- Każda sekcja rozdzielacza wymaga osobnego podłączenia dla siłowników
- System musi być szczelny i odpowiednio przygotowany przed montażem
- Właściwy dobór węży i złączy jest kluczowy dla bezpieczeństwa systemu
- Możliwe jest szeregowe łączenie rozdzielaczy przez port N
- Szczelność połączeń należy sprawdzić po zakończeniu montażu
Co będziesz potrzebować do podłączenia rozdzielacza hydraulicznego?
Przed rozpoczęciem montażu rozdzielacza hydraulicznego musisz zgromadzić wszystkie niezbędne narzędzia i elementy. Właściwe przygotowanie techniczne znacząco ułatwi cały proces instalacji i zapewni bezpieczeństwo podczas pracy.
Prawidłowy montaż rozdzielacza hydraulicznego wymaga wykorzystania specjalistycznych narzędzi. Każde z nich pełni określoną funkcję i jest niezbędne na różnych etapach instalacji.
- Klucze płaskie w rozmiarach 17-32 mm
- Klucz dynamometryczny z odpowiednimi nasadkami
- Węże hydrauliczne o odpowiedniej średnicy
- Złączki i końcówki hydrauliczne
- Taśma teflonowa lub uszczelniacze do gwintów
- Obejmy zaciskowe
- Manometr do pomiaru ciśnienia
- Czyściwo techniczne i rozpuszczalnik
- Rękawice ochronne i okulary zabezpieczające
Skompletowanie wszystkich potrzebnych elementów przed rozpoczęciem pracy to podstawa sukcesu. Improwizacja czy zastępowanie profesjonalnych narzędzi zamiennikami może prowadzić do nieszczelności i awarii systemu.
Poznaj budowę rozdzielacza hydraulicznego przed montażem

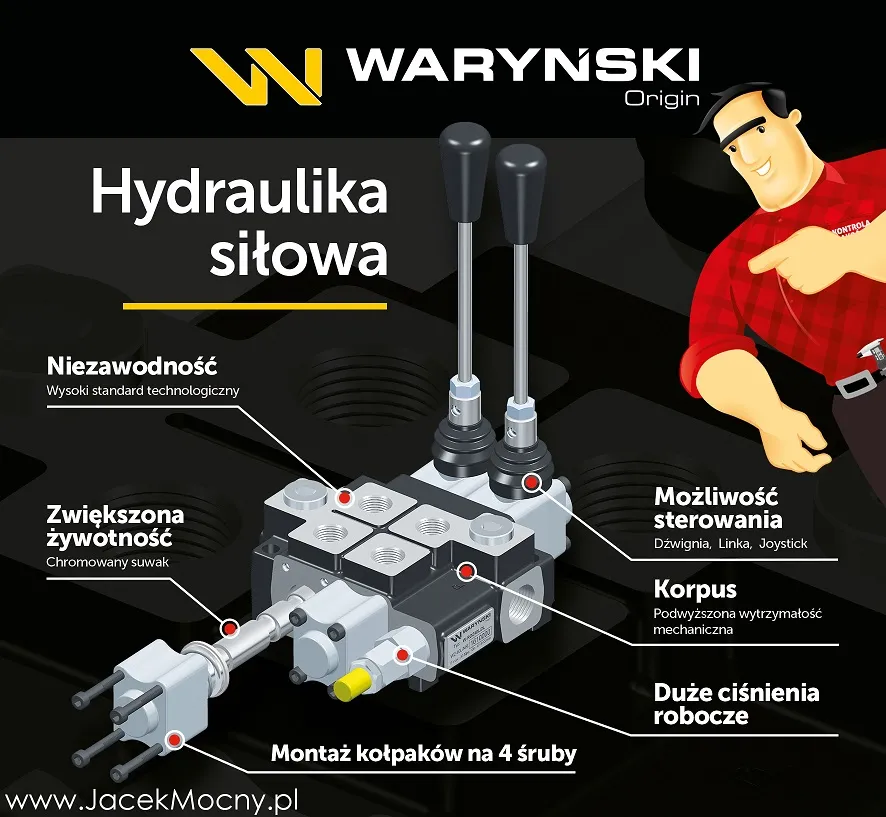

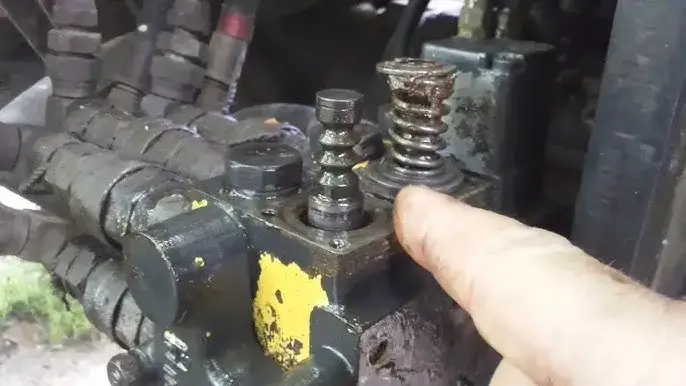

Rozdzielacz hydrauliczny to złożone urządzenie składające się z kilku kluczowych elementów. Korpus rozdzielacza zawiera system kanałów, przez które przepływa olej hydrauliczny, oraz suwaki sterujące przepływem.

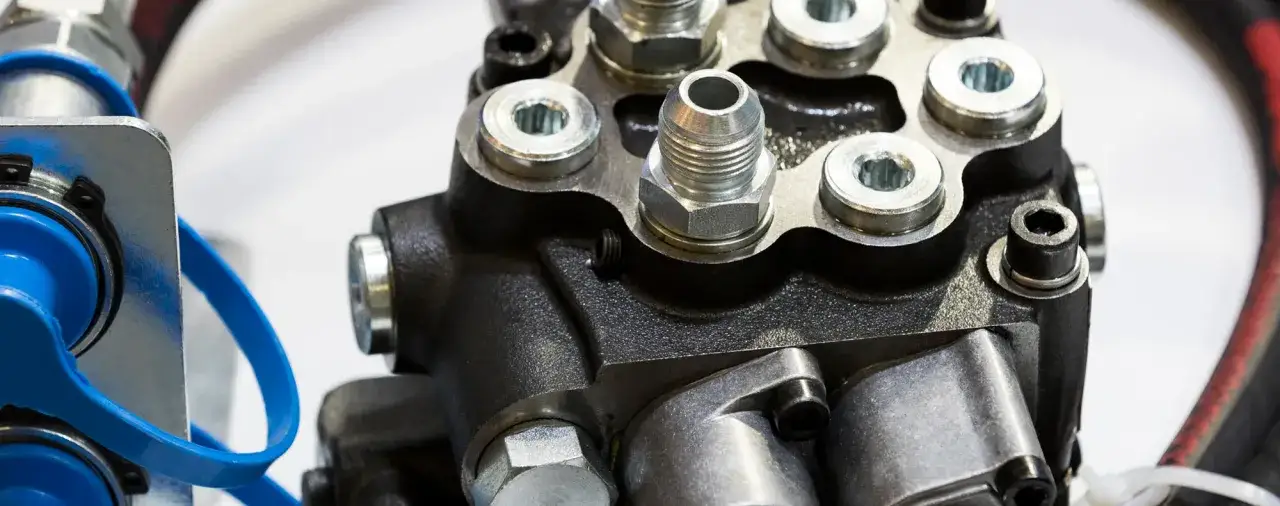

Najważniejszym elementem są porty przyłączeniowe, które umożliwiają połączenie rozdzielacza z resztą układu. Każdy port ma swoją specyficzną funkcję i musi być podłączony zgodnie z przeznaczeniem.
| Port | Funkcja |
| P (Power) | Główny port zasilający, doprowadzający olej pod ciśnieniem |
| T (Tank) | Port powrotny, odprowadzający olej do zbiornika |
| N (Neutral) | Port do podłączenia dodatkowego rozdzielacza w układzie szeregowym |
| Sekcyjne (A/B) | Porty robocze do podłączenia siłowników lub innych odbiorników |
Zrozumienie budowy i zasady działania każdego elementu rozdzielacza jest kluczowe dla prawidłowej instalacji rozdzielacza hydraulicznego. Pozwala to uniknąć błędów montażowych i zapewnić optymalną pracę całego układu.
Czytaj więcej: Jak podłączyć antenę do zasilacza: praktyczny poradnik krok po kroku
Bezpieczne podłączanie rozdzielacza hydraulicznego
Podłączenie rozdzielacza do układu hydraulicznego wymaga zachowania szczególnych środków ostrożności. Układy hydrauliczne pracują pod wysokim ciśnieniem, co stwarza potencjalne zagrożenie.
Przed rozpoczęciem prac należy upewnić się, że system jest rozhermetyzowany, a ciśnienie zostało całkowicie spuszczone. Olej hydrauliczny powinien być schłodzony do temperatury pokojowej.
Podczas montażu rozdzielacza hydraulicznego należy stosować odpowiednie zabezpieczenia osobiste. Szczególną uwagę trzeba zwrócić na prawidłowe dokręcenie wszystkich połączeń.
Miejsce pracy powinno być czyste, dobrze oświetlone i wyposażone w odpowiednie zabezpieczenia. Przygotuj pojemnik na ewentualne wycieki oleju.
Podłączanie portu zasilającego (P)
Instalacja rozdzielacza hydraulicznego rozpoczyna się od podłączenia portu zasilającego. To kluczowy element, który musi być wykonany ze szczególną starannością, gdyż w tym miejscu występuje najwyższe ciśnienie.
Przed montażem należy dokładnie oczyścić gwint i powierzchnie uszczelniające. Do uszczelnienia używamy wyłącznie dedykowanych środków lub taśmy teflonowej przeznaczonej do układów hydraulicznych.
- Oczyść dokładnie port P i końcówkę węża zasilającego
- Nałóż środek uszczelniający na gwint
- Wkręć złączkę wstępnie ręcznie
- Dokręć kluczem dynamometrycznym z odpowiednim momentem
- Sprawdź poprawność montażu
Montaż portu powrotnego (T)
Podłączenie rozdzielacza hydraulicznego w części powrotnej wymaga równie starannego wykonania jak port zasilający. Port T odpowiada za bezpieczny powrót oleju do zbiornika.
Średnica węża powrotnego powinna być większa lub równa średnicy węża zasilającego. Zapewni to swobodny przepływ oleju z powrotem do zbiornika.
Najczęstsze problemy z portem T dotyczą niedostatecznej średnicy węża powrotnego. Może to prowadzić do wzrostu ciśnienia w układzie.
Drugim częstym problemem jest niewłaściwe uszczelnienie połączenia. Wyciek z portu T jest trudniejszy do zauważenia ze względu na niższe ciśnienie.
Trzecim problemem może być nieprawidłowe poprowadzenie węża powrotnego, powodujące zagięcia i ograniczenie przepływu.
Instalacja portów sekcyjnych
Schemat podłączenia rozdzielacza hydraulicznego wymaga szczególnej uwagi przy instalacji portów sekcyjnych. Każda sekcja posiada dwa porty (A i B) służące do podłączenia siłowników lub innych odbiorników.
Podczas montażu należy zwrócić uwagę na prawidłowe oznaczenie portów. Port A zazwyczaj odpowiada za wysuw siłownika, natomiast B za jego powrót. Pomylenie podłączeń spowoduje odwrotne działanie układu.
Przy montażu rozdzielacza hydraulicznego w części sekcyjnej ważne jest zachowanie odpowiedniej kolejności podłączania. Najpierw montujemy krótsze odcinki węży, następnie przechodzimy do dłuższych połączeń.
Najczęstszym błędem jest niedokładne dokręcenie złączek w portach sekcyjnych. Prowadzi to do wycieków i spadku wydajności układu.
Drugim częstym błędem jest nieprawidłowe dobranie średnic węży do wymagań odbiorników. Zbyt małe przekroje ograniczają przepływ i mogą powodować kawitację.
Jak sprawdzić szczelność połączeń?
Kontrola szczelności to kluczowy etap instalacji rozdzielacza hydraulicznego. Sprawdzenie należy przeprowadzić stopniowo, zwiększając ciśnienie w układzie.
Podczas testu szczelności obserwujemy wszystkie połączenia pod kątem wycieków. Szczególną uwagę zwracamy na miejsca łączenia węży z portami rozdzielacza.
| Typ połączenia | Ciśnienie testowe | Czas testu |
| Port P | Do 350 bar | 10 minut |
| Porty sekcyjne | Do 250 bar | 5 minut |
| Port T | Do 50 bar | 5 minut |
W przypadku wykrycia nieszczelności, należy natychmiast zatrzymać test i rozhermetyzować układ. Naprawa polega najczęściej na dokręceniu połączenia lub wymianie uszczelnienia.
Jeśli wyciek występuje mimo prawidłowego dokręcenia, może to świadczyć o uszkodzeniu gwintu lub powierzchni uszczelniającej. W takim przypadku konieczna jest wymiana uszkodzonych elementów.
Najczęstsze problemy podczas podłączania rozdzielacza
Podczas montażu rozdzielacza hydraulicznego mogą pojawić się różne komplikacje. Najczęstszym problemem jest nieprawidłowe uszczelnienie połączeń, prowadzące do wycieków oleju pod ciśnieniem.
Drugim częstym problemem jest niewłaściwe dokręcenie złączek. Zbyt słabe dokręcenie powoduje wycieki, natomiast zbyt mocne może uszkodzić gwint lub powierzchnię uszczelniającą.
Znaczącym utrudnieniem może być także nieprawidłowe dopasowanie średnic węży do portów rozdzielacza. Używanie redukcji lub niewłaściwych złączek może prowadzić do zaburzeń w przepływie oleju.
Problem może stanowić również zapowietrzenie układu po podłączeniu rozdzielacza do układu hydraulicznego. Objawia się to nieregularną pracą siłowników i głośnym działaniem systemu.
Rozwiązaniem większości problemów jest dokładne przestrzeganie procedur montażowych. Używanie odpowiednich narzędzi i materiałów uszczelniających znacząco zmniejsza ryzyko awarii.
W przypadku uporczywych wycieków należy wymienić wszystkie elementy uszczelniające i sprawdzić stan powierzchni uszczelniających. Czasem konieczna jest wymiana całego złącza.
Przy problemach z zapowietrzeniem układu konieczne jest jego dokładne odpowietrzenie, zgodnie z zaleceniami producenta.
Konserwacja rozdzielacza hydraulicznego
Regularna konserwacja to podstawa długotrwałej i bezawaryjnej pracy rozdzielacza. Obejmuje ona przede wszystkim kontrolę szczelności wszystkich połączeń i czystości układu.
Ważnym elementem konserwacji jest regularna wymiana oleju hydraulicznego. Zanieczyszczony olej może prowadzić do przyspieszonego zużycia elementów rozdzielacza.
Należy również zwracać uwagę na stan uszczelek i powierzchni uszczelniających. Ich degradacja może prowadzić do wycieków i spadku sprawności układu.
Przeglądy rozdzielacza powinny być wykonywane co 500 godzin pracy lub co 6 miesięcy, w zależności co nastąpi wcześniej.
W przypadku intensywnej eksploatacji częstotliwość przeglądów należy zwiększyć do 250 godzin pracy.
Wymiana elementów eksploatacyjnych, takich jak uszczelki i o-ringi, powinna być przeprowadzana podczas regularnych przeglądów, nawet jeśli nie wykazują widocznych oznak zużycia.
Szczególną uwagę należy zwrócić na wymianę filtrów w układzie hydraulicznym, które chronią rozdzielacz przed zanieczyszczeniami.
Właściwy montaż rozdzielacza hydraulicznego - klucz do sprawnego działania układu
Podłączenie rozdzielacza hydraulicznego to precyzyjny proces, wymagający odpowiedniego przygotowania i znajomości technicznych aspektów instalacji. Kluczowe jest przestrzeganie kolejności montażu, począwszy od portu P, przez port T, aż po porty sekcyjne.
Sukces instalacji rozdzielacza hydraulicznego zależy od trzech głównych czynników: właściwego przygotowania narzędzi, dokładnego przestrzegania procedur montażowych i regularnej konserwacji. Szczególną uwagę należy zwrócić na kontrolę szczelności połączeń i prawidłowe odpowietrzenie układu.
Bezpieczeństwo podczas montażu rozdzielacza hydraulicznego ma najwyższy priorytet. Stosowanie odpowiednich środków ochrony osobistej, praca na rozhermetyzowanym układzie i regularne przeglądy to podstawa długotrwałej i bezawaryjnej eksploatacji systemu hydraulicznego.
