Łącznik krzyżowy to kluczowy element instalacji elektrycznej służący do sterowania oświetleniem z wielu miejsc. Pozwala on na wygodne zarządzanie światłem z trzech lub więcej punktów w pomieszczeniu.
Instalacja wymaga połączenia łącznika krzyżowego z dwoma łącznikami schodowymi. Takie rozwiązanie jest szczególnie przydatne w długich korytarzach, na klatkach schodowych czy w dużych pomieszczeniach, gdzie potrzebujemy kontrolować oświetlenie z różnych lokalizacji.
Najważniejsze informacje:- Umożliwia sterowanie światłem z minimum trzech punktów
- Wymaga współpracy z dwoma łącznikami schodowymi
- Instalacja wymaga odpowiedniego okablowania: przewodów fazowych, neutralnych i ochronnych
- Montaż musi być wykonany przy wyłączonym zasilaniu
- System można rozbudować o kolejne łączniki krzyżowe
- Szczególnie przydatny w długich ciągach komunikacyjnych
Czym jest łącznik krzyżowy
Łącznik krzyżowy to specjalistyczny element instalacji elektrycznej, który umożliwia sterowanie oświetleniem z trzech lub więcej miejsc. Jest on niezbędnym komponentem w przypadku instalacji łącznika krzyżowego między dwoma łącznikami schodowymi.
Prawidłowe podłączenie łącznika krzyżowego do instalacji elektrycznej wymaga szczególnej uwagi i znajomości podstawowych zasad elektryki. Ten element znacząco zwiększa komfort użytkowania oświetlenia w przestrzeni mieszkalnej.
- Idealne rozwiązanie do długich korytarzy, gdzie potrzebujemy kontrolować światło z kilku miejsc
- Niezastąpiony na klatkach schodowych w domach wielopoziomowych
- Praktyczny w rozległych pomieszczeniach z wieloma wejściami
Niezbędne materiały i narzędzia do montażu
Montaż łącznika krzyżowego wymaga przygotowania odpowiednich materiałów i narzędzi. Profesjonalne podejście do instalacji gwarantuje bezpieczeństwo i poprawne działanie układu.
| Materiały | Narzędzia |
| - Łącznik krzyżowy - 2 łączniki schodowe - Przewody elektryczne (fazowy, neutralny, ochronny) - Przewody korespondencyjne - Puszki instalacyjne |
- Śrubokręt elektryczny - Szczypce do ściągania izolacji - Miernik napięcia - Wkrętaki płaskie i krzyżakowe - Taśma izolacyjna |
Czytaj więcej: Jak podłączyć falownik w fotowoltaice: kompletna instrukcja montażu 2024
Zasady bezpieczeństwa podczas instalacji
Bezpieczeństwo podczas montażu łącznika krzyżowego jest priorytetem. Wszelkie prace elektryczne należy wykonywać przy całkowicie odłączonym zasilaniu.
Przed rozpoczęciem instalacji należy sprawdzić stan przewodów i zabezpieczeń. Konieczne jest użycie atestowanych materiałów i sprawdzonych narzędzi izolowanych.
Każdy etap instalacji łącznika krzyżowego wymaga dokładnego sprawdzenia połączeń. Nieprawidłowe podłączenie może skutkować zwarciem lub nieprawidłowym działaniem układu.
Montaż krok po kroku
Przygotowanie instalacji
Jak podłączyć łącznik krzyżowy rozpoczyna się od właściwego przygotowania miejsca pracy. Należy oczyścić puszki instalacyjne i sprawdzić stan przewodów.
Prawidłowe rozplanowanie schematu podłączenia łącznika krzyżowego jest kluczowe. Warto przygotować wszystkie materiały i narzędzia w zasięgu ręki.
- Wyłączenie głównego zasilania w rozdzielnicy
- Sprawdzenie braku napięcia miernikiem
- Przygotowanie przewodów o odpowiedniej długości
- Oznaczenie przewodów dla ułatwienia identyfikacji
- Sprawdzenie stanu puszek instalacyjnych
Podłączenie pierwszego łącznika schodowego
Rozpocznij od podłączenia łącznika krzyżowego od strony zasilania. Przewód fazowy podłącz do zacisku oznaczonego zwykle czerwonym kolorem.
Przewody korespondencyjne prowadzące do łącznika krzyżowego należy podłączyć do pozostałych zacisków. Upewnij się, że przewody są dobrze osadzone w zaciskach.
Każde połączenie musi być solidne i pewne. Sprawdź stabilność połączeń delikatnie pociągając za przewody.
Po zamontowaniu pierwszego łącznika schodowego dokładnie sprawdź wszystkie połączenia. Upewnij się, że przewody nie stykają się ze sobą. Zabezpiecz połączenia taśmą izolacyjną, jeśli to konieczne.
Instalacja łącznika krzyżowego

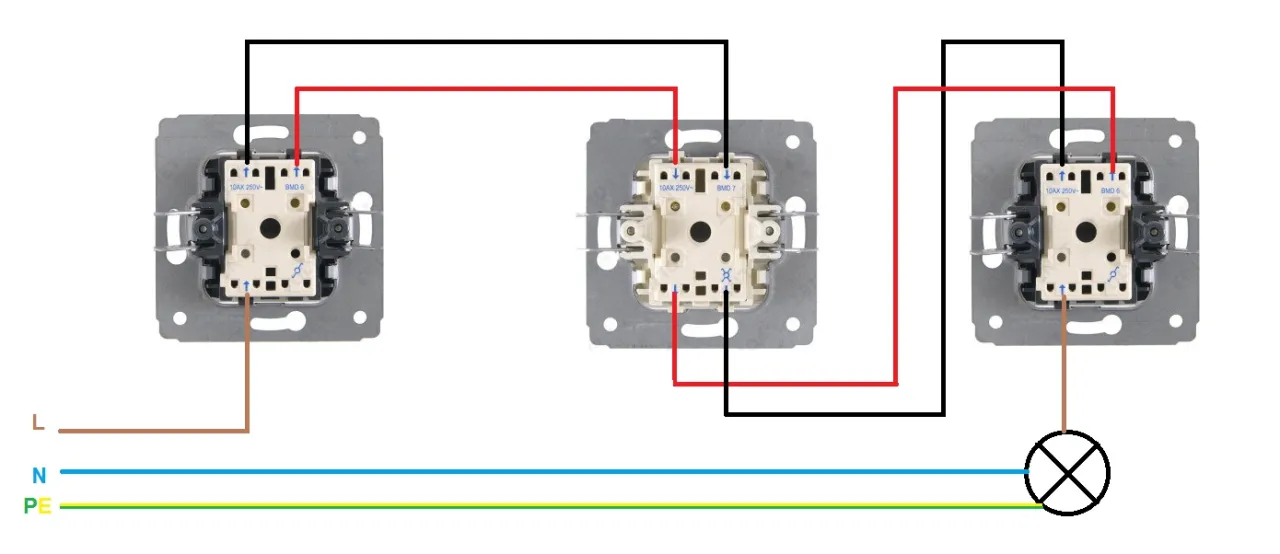

Jak prawidłowo podłączyć łącznik krzyżowy w środkowej części instalacji? Podłącz przewody korespondencyjne do odpowiednich zacisków zgodnie ze schematem.
Zwróć szczególną uwagę na oznaczenia na łączniku. Właściwe połączenie przewodów decyduje o poprawnym działaniu całego układu.
Upewnij się, że wszystkie przewody są odpowiednio zaizolowane. Dokręć solidnie wszystkie śruby zacisków.
Sprawdź poprawność połączeń przed umieszczeniem łącznika w puszce. Zadbaj o staranne ułożenie przewodów wewnątrz puszki.
Podłączenie drugiego łącznika schodowego
Ostatni etap to montaż łącznika krzyżowego zakończony podłączeniem drugiego łącznika schodowego. Postępuj analogicznie jak przy pierwszym łączniku.
Podłącz przewody do odpowiednich zacisków zgodnie ze schematem. Pamiętaj o właściwym podłączeniu przewodu do lampy.
Sprawdź starannie wszystkie połączenia przed zamknięciem puszki. Upewnij się, że przewody nie są napięte i nie ocierają o ostre krawędzie.
Najczęstsze błędy podczas montażu
Niewłaściwe oznaczenie przewodów może prowadzić do pomyłek w podłączeniu. Zawsze oznaczaj przewody przed demontażem starej instalacji i zachowuj szczególną uwagę przy łączeniu nowych elementów.
Zbyt słabe dokręcenie śrub w zaciskach to częsta przyczyna awarii. Niedokręcone przewody mogą się poluzować, powodując przerwę w obwodzie lub nawet zwarcie.
Nieprawidłowe ułożenie przewodów w puszce instalacyjnej często skutkuje ich uszkodzeniem. Przewody nie mogą być zgięte pod ostrym kątem, a ich długość powinna umożliwiać swobodny montaż łącznika.
Testowanie poprawności instalacji
Po zakończeniu montażu włącz zasilanie i sprawdź działanie układu. Przetestuj wszystkie możliwe kombinacje przełączania.
Użyj miernika do sprawdzenia napięcia na wszystkich zaciskach. W przypadku wykrycia nieprawidłowości natychmiast wyłącz zasilanie.
Jeśli układ nie działa prawidłowo, sprawdź kolejno wszystkie połączenia. Upewnij się, że przewody są podłączone zgodnie ze schematem. W przypadku wątpliwości skonsultuj się z elektrykiem.
Konserwacja i użytkowanie
Regularnie sprawdzaj stan mechaniczny łączników i przewodów. Zwróć uwagę na ewentualne oznaki przegrzewania się instalacji.
W przypadku zauważenia nieprawidłowości w działaniu natychmiast odłącz zasilanie. Nie próbuj samodzielnie naprawiać uszkodzonych elementów.
Okresowa kontrola instalacji powinna być przeprowadzana przez wykwalifikowanego elektryka. Wymień zużyte elementy na nowe, zawsze stosując części tej samej klasy. Pamiętaj o regularnym czyszczeniu łączników z kurzu, unikając używania mokrych ściereczek.
Prawidłowy montaż łącznika krzyżowego - co musisz wiedzieć?
Instalacja łącznika krzyżowego to zadanie wymagające odpowiedniego przygotowania i zachowania zasad bezpieczeństwa. Kluczowe jest wyłączenie zasilania, zgromadzenie właściwych narzędzi oraz dokładne zaplanowanie kolejnych kroków montażu.
Sukces instalacji zależy od prawidłowego podłączenia trzech elementów: dwóch łączników schodowych i łącznika krzyżowego. Każdy etap wymaga szczególnej uwagi, od przygotowania przewodów, przez ich właściwe podłączenie, aż po końcowe testy działania układu.
Regularna konserwacja i szybka reakcja na ewentualne nieprawidłowości zapewnią długotrwałe i bezpieczne działanie instalacji. W razie wątpliwości zawsze warto skonsultować się z wykwalifikowanym elektrykiem, który pomoże rozwiązać potencjalne problemy.
