Montaż włącznika Schneider wymaga odpowiedniego przygotowania i zachowania zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie wyłączyć zasilanie. Do prawidłowej instalacji potrzebne będą podstawowe narzędzia, takie jak śrubokręty i kombinerki.
Proces instalacji obejmuje kilka kluczowych etapów. Najważniejsze jest właściwe rozpoznanie i podłączenie przewodów - fazowego (L), neutralnego (N) oraz uziemiającego (PE). Każdy z nich ma swoje charakterystyczne oznaczenie kolorystyczne, co ułatwia identyfikację.
Kluczowe informacje:- Wyłączenie zasilania to pierwszy i obowiązkowy krok
- Potrzebne są śrubokręty płaskie i krzyżakowe oraz kombinerki
- Przewody mają standardowe kolory: niebieski (N), brązowy/czarny (L), zielono-żółty (PE)
- Izolację należy usunąć na długości 1-2 cm
- Wszystkie połączenia muszą być solidnie dokręcone
- W razie wątpliwości należy skonsultować się z elektrykiem
Narzędzia potrzebne do montażu włącznika Schneider
Montaż włącznika Schneider wymaga odpowiedniego przygotowania stanowiska pracy. Profesjonalny montaż zaczyna się od skompletowania niezbędnych narzędzi.
Właściwie dobrane akcesoria montażowe znacząco ułatwią instalację włącznika Schneider Asfora. Każde narzędzie pełni określoną funkcję podczas procesu instalacji.
- Śrubokręt płaski i krzyżakowy do mocowania przewodów
- Kombinerki z funkcją ściągania izolacji
- Próbnik napięcia do weryfikacji obwodu
- Miarka do odmierzania długości przewodów
- Ołówek do zaznaczania punktów montażowych
- Poziomica do wyrównania włącznika
Bezpieczeństwo przede wszystkim - zasady montażu
Bezpieczeństwo podczas montażu włącznika Schneider jest kluczowe. Przed rozpoczęciem prac należy zabezpieczyć miejsce instalacji.
Podłączenie wyłącznika Schneider wymaga suchych dłoni i stabilnego podłoża. Montaż wykonujemy w dobrze oświetlonym pomieszczeniu.
Używamy wyłącznie atestowanych narzędzi izolowanych. Sprawdzamy ich stan techniczny przed rozpoczęciem pracy.
Czytaj więcej: Jak podłączyć kominek z płaszczem wodnym: 5 kluczowych kroków
Rodzaje przewodów w instalacji elektrycznej
W instalacji elektrycznej występują trzy podstawowe rodzaje przewodów. Każdy z nich pełni określoną funkcję w obwodzie.
Prawidłowe rozpoznanie przewodów jest kluczowe dla bezpiecznej instalacji włącznika Schneider Asfora. Kolory izolacji ułatwiają identyfikację.
| Kolor przewodu | Oznaczenie | Funkcja |
| Niebieski | N | Przewód neutralny |
| Brązowy/Czarny | L | Przewód fazowy |
| Zielono-żółty | PE | Przewód ochronny |
Przygotowanie przewodów do podłączenia
Prawidłowe przygotowanie przewodów jest kluczowe dla bezpiecznego montażu włącznika Schneider. Końcówki przewodów muszą być odpowiednio przycięte i oczyszczone. Do ściągnięcia izolacji używamy specjalnych szczypiec.
Długość odizolowanego odcinka powinna wynosić dokładnie 1-2 cm. Sprawdzamy, czy żyły przewodów nie są uszkodzone. Jeśli zauważymy nacięcia lub przetarcia, przycinamy przewód ponownie.
Przed włożeniem do zacisków, końcówki przewodów skręcamy w kierunku zgodnym z ruchem wskazówek zegara. Upewniamy się, że wszystkie żyły są równo skręcone. Tak przygotowane przewody będą stabilnie trzymać się w zaciskach.
Instrukcja podłączenia włącznika krok po kroku

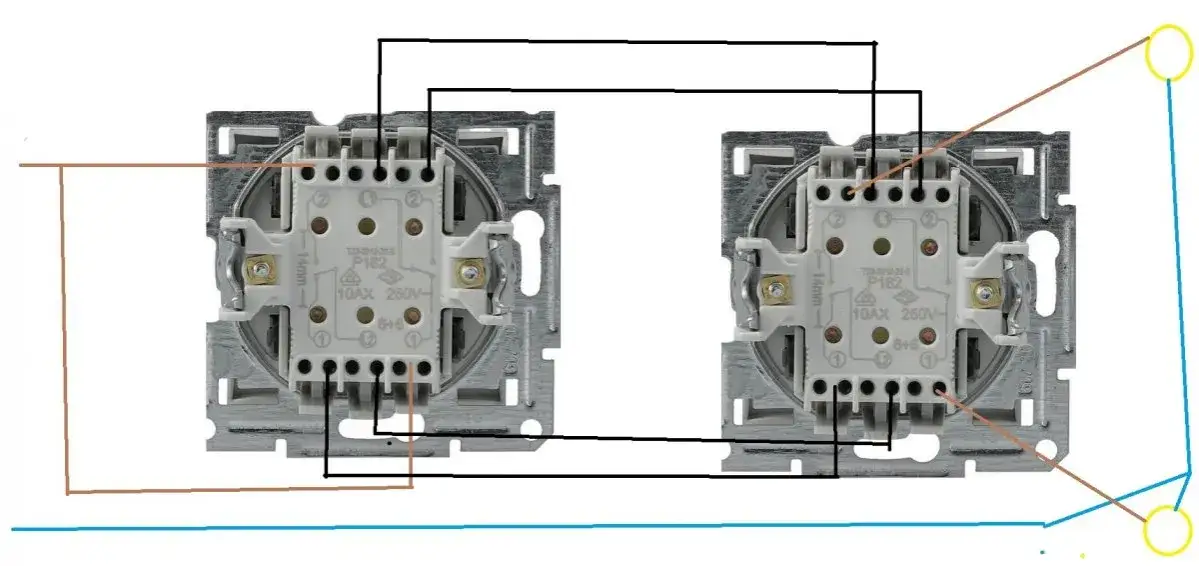

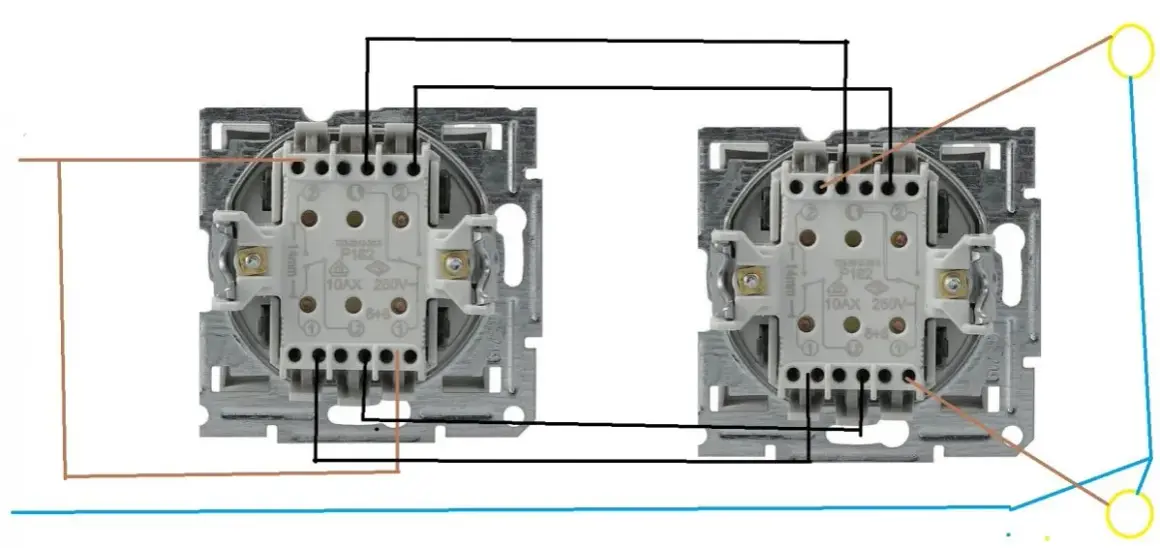

Schemat podłączenia włącznika Schneider jest prosty do wykonania. Postępując zgodnie z kolejnymi krokami, zapewnisz bezpieczny montaż.
Jak zamontować włącznik Schneider? Zacznij od dokładnego zapoznania się z oznaczeniami na obudowie. Każdy zacisk ma swoje dedykowane oznaczenie.
- Wyłącz zasilanie w rozdzielnicy głównej
- Zdejmij obudowę włącznika
- Zidentyfikuj przewody w puszce instalacyjnej
- Przygotuj końcówki przewodów
- Podłącz przewody do odpowiednich zacisków
- Zamontuj mechanizm w puszce
- Załóż ramkę i klawisz włącznika
Podłączenie przewodów do włącznika
Rozpocznij od podłączenia przewodu fazowego (L) do górnego zacisku. Zwróć uwagę na dokładne włożenie przewodu pod zacisk śrubowy.
Przewód neutralny (N) podłącz do dolnego zacisku włącznika. Śruby zacisków dokręć z odpowiednią siłą.
W przypadku instalacji włącznika Schneider Asfora z podświetleniem, podłącz dodatkowy przewód do zacisku pomocniczego. Sprawdź stabilność wszystkich połączeń.
Jeśli włącznik posiada zacisk uziemiający, podłącz do niego przewód ochronny PE. Połączenie to zwiększa bezpieczeństwo użytkowania.
Montaż włącznika w puszce instalacyjnej
Ostrożnie wsuń mechanizm włącznika do puszki instalacyjnej. Przewody układaj tak, aby nie były zgniecione ani napięte. Sprawdź, czy mechanizm jest ustawiony prosto względem ściany.
Dokręć śruby mocujące włącznik do puszki instalacyjnej. Użyj odpowiedniej siły, aby nie uszkodzić mechanizmu. Sprawdź stabilność zamocowania włącznika w puszce.
Na koniec montażu włącznika Schneider załóż ramkę ozdobną i klawisz. Upewnij się, że elementy są prawidłowo spasowane. Sprawdź, czy klawisz porusza się swobodnie i nie stawia oporu.
Sprawdzenie poprawności instalacji
Po zakończeniu montażu włącz zasilanie w rozdzielnicy. Sprawdź działanie włącznika kilkukrotnie naciskając klawisz.
Obserwuj, czy nie występują iskrzenia lub przegrzewanie się mechanizmu. Nasłuchuj nietypowych dźwięków podczas przełączania.
Dotknij obudowy włącznika, sprawdzając czy nie nagrzewa się podczas pracy. Jeśli wszystko działa prawidłowo, instalacja jest zakończona.
Kiedy wezwać elektryka
Jeśli zauważysz iskrzenie lub czujesz zapach spalenizny, natychmiast wyłącz zasilanie. Wezwij elektryka do sprawdzenia instalacji.
Przy braku pewności co do oznaczenia przewodów, nie ryzykuj samodzielnego montażu. Profesjonalista szybko zidentyfikuje przewody.
W przypadku instalacji w wilgotnych pomieszczeniach, skorzystaj z usług fachowca. Montaż wymaga zastosowania specjalnych zabezpieczeń.
Najczęstsze błędy przy montażu włączników
Niedokładne ściągnięcie izolacji prowadzi do słabego styku elektrycznego. Zbyt mocne dokręcenie śrub może uszkodzić przewody.
Pomylenie przewodów fazowego z neutralnym stwarza zagrożenie porażenia. Brak uziemienia zmniejsza bezpieczeństwo użytkowania.
| Błąd | Konsekwencje |
| Niedokręcone śruby zacisków | Iskrzenie, przegrzewanie się styków |
| Zbyt krótkie odizolowanie przewodów | Słaby styk elektryczny |
| Pomylenie przewodów | Zagrożenie porażeniem |
| Uszkodzenie żył przewodów | Ryzyko zwarcia |
Co musisz wiedzieć o instalacji włącznika Schneider?
Montaż włącznika Schneider wymaga starannego przygotowania i przestrzegania zasad bezpieczeństwa. Kluczowe jest wyłączenie zasilania i użycie odpowiednich narzędzi izolowanych.
Właściwe rozpoznanie i podłączenie przewodów stanowi podstawę bezpiecznej instalacji. Przewód fazowy (L), neutralny (N) i ochronny (PE) muszą być podłączone do odpowiednich zacisków, a połączenia solidnie dokręcone.
W przypadku wątpliwości lub instalacji w trudnych warunkach, warto skorzystać z pomocy elektryka. Bezpieczeństwo jest najważniejsze, a nieprawidłowy montaż może prowadzić do poważnych konsekwencji.
