Podłączenie pompy ciepła monoblok to proces wymagający uwagi i wiedzy technicznej. Urządzenie to składa się z jednej jednostki zewnętrznej, która zawiera wszystkie kluczowe elementy. Pobiera energię z powietrza i przetwarza ją na ciepło do ogrzewania domu i wody. Montaż obejmuje wybór odpowiedniej lokalizacji, podłączenie do instalacji hydraulicznej i elektrycznej oraz uruchomienie systemu.
Najważniejsze informacje:
- Pompa ciepła monoblok to kompaktowe urządzenie zewnętrzne
- Wymaga stabilnego fundamentu i dobrej wentylacji
- Konieczne jest podłączenie do systemu grzewczego i źródła prądu
- Instalacja jest prostsza niż w przypadku systemów split
- Zalecany montaż przez wykwalifikowanych specjalistów
- Efektywne źródło ciepła, ale z ograniczoną elastycznością lokalizacji
Przygotowanie do montażu pompy ciepła monoblok
Montaż pompy ciepła monoblok wymaga starannego przygotowania. Kluczowe jest zrozumienie specyfiki urządzenia i jego wymagań instalacyjnych. Przed rozpoczęciem prac należy dokładnie zapoznać się z instrukcją producenta oraz lokalnymi przepisami budowlanymi. Warto również skonsultować się z profesjonalistą, aby uniknąć potencjalnych błędów.
Odpowiednie przygotowanie miejsca montażu jest kluczowe dla efektywności systemu grzewczego z pompą ciepła. Należy zapewnić stabilne podłoże i odpowiednią przestrzeń wokół urządzenia. Istotne jest również zabezpieczenie niezbędnych przyłączy hydraulicznych i elektrycznych.
Przed przystąpieniem do instalacji pompy ciepła typu monoblok, warto przygotować szczegółowy plan działania. Obejmuje on nie tylko sam montaż, ale również ewentualne modyfikacje istniejącej instalacji grzewczej czy elektrycznej w budynku.
- Wiertarka udarowa
- Zestaw kluczy płaskich i nastawnych
- Narzędzia hydrauliczne (obcinak do rur, zgrzewarka)
- Poziomica
- Multimetr
Wybór odpowiedniego miejsca montażu
Wybierając lokalizację dla pompy ciepła monoblok, należy uwzględnić kilka kluczowych czynników. Urządzenie powinno być umieszczone na zewnątrz budynku, w miejscu zapewniającym swobodny przepływ powietrza. Ważne jest również, aby pompa była chroniona przed silnym wiatrem i opadami śniegu.
Odległość od budynku ma znaczenie zarówno ze względów praktycznych, jak i akustycznych. Zbyt duża odległość może zwiększyć straty ciepła w rurociągach, natomiast zbyt bliska lokalizacja może powodować uciążliwy hałas dla mieszkańców.
- Zapewnij minimum 30 cm wolnej przestrzeni z każdej strony urządzenia.
- Unikaj montażu pod okapem dachu, gdzie mogą tworzyć się sople lodu.
- Wybierz miejsce oddalone od sypialni, aby zminimalizować hałas w nocy.
Czytaj więcej: Wysokość Odpływu Umywalki: Jak Prawidłowo Zamontować? Poradnik
Krok 1: Przygotowanie fundamentu
Podłączenie pompy ciepła monoblok rozpoczyna się od przygotowania stabilnego fundamentu. Najczęściej stosuje się betonową płytę lub specjalne stopy fundamentowe. Fundament musi być wypoziomowany i zdolny do udźwignięcia ciężaru urządzenia.
Ważne jest, aby fundament był wyniesiony ponad poziom gruntu o co najmniej 10-15 cm. Zapobiega to gromadzeniu się wody pod urządzeniem i ułatwia odprowadzanie kondensatu. Powierzchnia fundamentu powinna być nieco większa niż sama pompa, co ułatwi montaż i późniejszą obsługę.
Alternatywnie, montaż pompy ciepła monoblok można przeprowadzić na specjalnych wspornikach ściennych. To rozwiązanie sprawdza się szczególnie w przypadku ograniczonej przestrzeni wokół budynku.
Krok 2: Podłączenie hydrauliczne

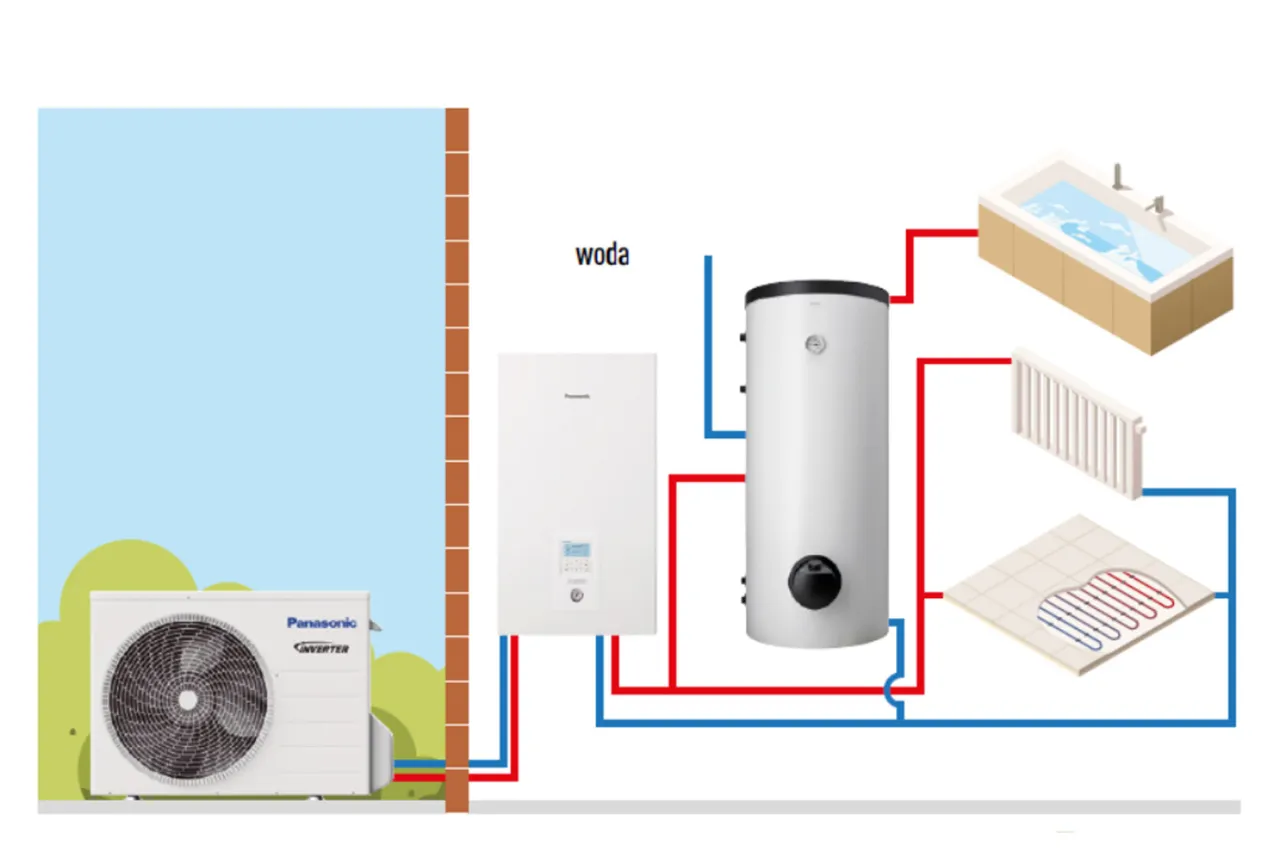

Schemat instalacji pompy ciepła monoblok obejmuje podłączenie do systemu grzewczego budynku. Rozpoczynamy od poprowadzenia rur zasilających i powrotnych od pompy do wewnętrznej instalacji. Ważne jest użycie rur o odpowiedniej średnicy i izolacji, aby zminimalizować straty ciepła.
Podczas podłączenia systemu grzewczego z pompą ciepła, należy pamiętać o montażu zaworów odcinających, filtrów siatkowych oraz odpowietrzników. Te elementy ułatwią późniejszą konserwację i serwisowanie systemu. Warto również zainstalować naczynie wzbiorcze, które skompensuje zmiany objętości wody w układzie.
Kluczowym elementem jest prawidłowe wykonanie połączeń. Wszystkie złącza muszą być szczelne, aby uniknąć wycieków i zapewnić efektywne działanie systemu. Po zakończeniu montażu hydraulicznego, należy przeprowadzić próbę szczelności.
- Rury zasilające i powrotne
- Zawory odcinające
- Filtry siatkowe
- Naczynie wzbiorcze
Krok 3: Instalacja elektryczna pompy ciepła
Instalacja pompy ciepła typu monoblok wymaga odpowiedniego przygotowania instalacji elektrycznej. Konieczne jest doprowadzenie zasilania o odpowiednich parametrach, zgodnych z wymaganiami producenta. Ważne jest zastosowanie zabezpieczeń nadprądowych i różnicowoprądowych.
Podłączenie elektryczne obejmuje nie tylko samą pompę, ale również elementy sterujące, takie jak termostat czy sterownik. Należy zadbać o prawidłowe uziemienie urządzenia, co jest kluczowe dla bezpieczeństwa eksploatacji.
Ze względu na złożoność i wymagania bezpieczeństwa, podłączenie pompy ciepła monoblok do instalacji elektrycznej powinno być wykonane przez wykwalifikowanego elektryka. Specjalista zapewni zgodność instalacji z obowiązującymi normami i przepisami.
Krok 4: Podłączenie zbiornika CWU
Jeśli pompa ciepła monoblok ma służyć również do przygotowania ciepłej wody użytkowej, konieczne jest podłączenie jej do zbiornika CWU. Proces ten rozpoczyna się od wyboru odpowiedniego zbiornika, dostosowanego do mocy pompy i zapotrzebowania na ciepłą wodę.
Podłączenie zbiornika CWU wymaga poprowadzenia dodatkowych rur oraz montażu zaworu trójdrogowego. Zawór ten umożliwia przełączanie pracy pompy między ogrzewaniem budynku a podgrzewaniem wody użytkowej. Ważne jest również zainstalowanie cyrkulacji, która zapewni szybki dostęp do ciepłej wody w oddalonych punktach poboru.
Krok 5: Napełnianie i odpowietrzanie układu
Po zakończeniu montażu pompy ciepła monoblok i wszystkich połączeń, kolejnym krokiem jest napełnienie układu czynnikiem grzewczym. Najczęściej stosuje się wodę z dodatkiem środka przeciwzamarzającego, co zabezpiecza system przed uszkodzeniem w przypadku awarii lub długotrwałego przestoju.
Proces napełniania należy przeprowadzać powoli, aby umożliwić skuteczne odpowietrzenie układu. Ważne jest systematyczne sprawdzanie ciśnienia w instalacji i uzupełnianie czynnika w razie potrzeby.
Odpowietrzanie to kluczowy etap uruchomienia pompy ciepła monoblok. Obecność powietrza w układzie może znacząco obniżyć efektywność systemu i powodować hałas podczas pracy. Należy korzystać z automatycznych odpowietrzników oraz manualnie odpowietrzać krytyczne punkty instalacji.
Uruchomienie i testowanie systemu
Pierwsze uruchomienie pompy ciepła monoblok to kluczowy moment całej instalacji. Przed włączeniem urządzenia należy dokładnie sprawdzić wszystkie połączenia i ustawienia. Proces uruchomienia powinien być przeprowadzony zgodnie z instrukcją producenta.
Podczas pierwszego uruchomienia warto obserwować pracę systemu, zwracając uwagę na ewentualne nieprawidłowości. Ważne jest również przeprowadzenie testów wydajności i efektywności, aby upewnić się, że pompa ciepła monoblok działa zgodnie z oczekiwaniami.
- Temperatura wody na zasilaniu i powrocie
- Ciśnienie w układzie hydraulicznym
- Pobór prądu przez urządzenie
Potencjalne problemy i ich rozwiązywanie
Mimo starannego montażu pompy ciepła monoblok, mogą pojawić się pewne problemy podczas eksploatacji. Jednym z najczęstszych jest niedostateczna wydajność grzewcza, która może wynikać z niewłaściwego doboru mocy urządzenia lub problemów z instalacją.
Innym typowym problemem jest hałas podczas pracy pompy. Może to być spowodowane luźnymi elementami, obecnością powietrza w układzie lub nieprawidłowym montażem. Ważne jest szybkie zidentyfikowanie źródła hałasu i jego eliminacja.
Czasami mogą wystąpić problemy z konfiguracją pompy ciepła monoblok, szczególnie w zakresie ustawień sterownika. W takich przypadkach warto skonsultować się z serwisem producenta lub skorzystać z pomocy doświadczonego instalatora.
| Problem | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Niska wydajność grzewcza | Niewłaściwy dobór mocy | Konsultacja z producentem, ewentualna wymiana na mocniejszy model |
| Nadmierny hałas | Powietrze w układzie | Dokładne odpowietrzenie systemu |
| Częste wyłączanie się urządzenia | Nieprawidłowe ustawienia sterownika | Sprawdzenie i korekta parametrów pracy |
| Wyciek czynnika grzewczego | Nieszczelność połączeń | Lokalizacja i uszczelnienie miejsca wycieku |
Bezpieczeństwo i przepisy prawne
Instalacja pompy ciepła typu monoblok musi być zgodna z obowiązującymi przepisami prawnymi i normami bezpieczeństwa. Kluczowe jest przestrzeganie zasad dotyczących instalacji elektrycznych, szczególnie w zakresie uziemienia i zabezpieczeń przeciwporażeniowych.
Ważnym aspektem jest również odpowiednie zabezpieczenie układu hydraulicznego, w tym montaż zaworów bezpieczeństwa i naczyń wzbiorczych. Należy pamiętać o regularnych przeglądach i konserwacji, które są nie tylko wymogiem gwarancyjnym, ale przede wszystkim zapewniają bezpieczną eksploatację.
Przed rozpoczęciem montażu pompy ciepła monoblok, warto sprawdzić lokalne przepisy budowlane. W niektórych przypadkach może być wymagane uzyskanie pozwolenia na budowę lub zgłoszenie instalacji do odpowiednich organów.
Kiedy wezwać profesjonalnego instalatora?
Choć podłączenie pompy ciepła monoblok może wydawać się zadaniem do samodzielnego wykonania, w wielu przypadkach lepiej powierzyć je profesjonaliście. Szczególnie ważne jest to w sytuacjach, gdy instalacja wymaga znaczących modyfikacji istniejącego systemu grzewczego lub elektrycznego.
Profesjonalny instalator posiada niezbędne doświadczenie i narzędzia, aby prawidłowo dobrać i zamontować pompę ciepła. Może również pomóc w konfiguracji pompy ciepła monoblok, aby osiągnąć optymalną wydajność i efektywność energetyczną.
- Brak doświadczenia w instalacjach hydraulicznych i elektrycznych
- Konieczność integracji z istniejącym, złożonym systemem grzewczym
- Wymagane modyfikacje instalacji elektrycznej budynku
Konserwacja i obsługa pompy ciepła monoblok
Regularna konserwacja jest kluczowa dla zapewnienia długotrwałej i efektywnej pracy pompy ciepła monoblok. Podstawowe czynności obejmują czyszczenie filtrów powietrza, sprawdzanie poziomu czynnika chłodniczego oraz kontrolę szczelności połączeń hydraulicznych.
Ważne jest również regularne sprawdzanie parametrów pracy urządzenia, takich jak temperatura zasilania i powrotu czy ciśnienie w układzie. Wszelkie odchylenia od norm mogą wskazywać na potencjalne problemy i wymagać interwencji.
Warto pamiętać o sezonowym przygotowaniu pompy do pracy. Przed sezonem grzewczym należy przeprowadzić dokładny przegląd, a przed okresem letnim - zabezpieczyć urządzenie przed ewentualnymi szkodami spowodowanymi przez warunkami atmosferycznymi.
| Częstotliwość | Czynność konserwacyjna | Uwagi |
|---|---|---|
| Co miesiąc | Czyszczenie filtrów powietrza | Zapewnia efektywną wymianę ciepła |
| Co 3 miesiące | Kontrola ciśnienia w układzie | Uzupełnienie czynnika w razie potrzeby |
| Co 6 miesięcy | Sprawdzenie połączeń elektrycznych | Zapobiega awariom elektrycznym |
| Raz w roku | Pełny przegląd techniczny | Najlepiej przed sezonem grzewczym |
Właściwa obsługa pompy ciepła monoblok obejmuje również regularne monitorowanie jej wydajności. Warto śledzić zużycie energii elektrycznej w stosunku do uzyskiwanego efektu grzewczego. Znaczący wzrost zużycia energii może wskazywać na problemy z efektywnością urządzenia.
Nie należy zapominać o otoczeniu pompy. Regularne usuwanie liści, śniegu czy innych zanieczyszczeń z okolicy urządzenia zapewni swobodny przepływ powietrza, co jest kluczowe dla efektywnej pracy systemu. W przypadku montażu pompy ciepła monoblok na ziemi, warto zadbać o odpowiednie odprowadzanie wody z okolicy urządzenia, aby uniknąć gromadzenia się wilgoci.
Pamiętaj, że niektóre czynności konserwacyjne, szczególnie te związane z układem chłodniczym, powinny być wykonywane wyłącznie przez certyfikowanych techników. Samodzielne ingerencje w ten układ mogą nie tylko skutkować utratą gwarancji, ale również stanowić zagrożenie dla środowiska i zdrowia.
Kompleksowy przewodnik instalacji i obsługi pompy ciepła monoblok
Montaż pompy ciepła monoblok to złożony proces, który wymaga starannego planowania i wykonania. Od wyboru odpowiedniego miejsca, przez przygotowanie fundamentu, aż po podłączenie hydrauliczne i elektryczne - każdy krok jest kluczowy dla efektywności i trwałości systemu. Właściwe podłączenie systemu grzewczego z pompą ciepła zapewnia nie tylko komfort cieplny, ale także znaczące oszczędności energii.
Pamiętajmy, że choć instalacja pompy ciepła typu monoblok może być wykonana samodzielnie, w wielu przypadkach warto skorzystać z usług profesjonalnego instalatora. Szczególnie ważne jest to przy skomplikowanych instalacjach lub gdy brakuje nam specjalistycznej wiedzy. Regularna konserwacja i właściwa obsługa są niezbędne dla utrzymania wysokiej wydajności urządzenia przez lata.
Niezależnie od tego, czy decydujemy się na samodzielny montaż pompy ciepła monoblok, czy korzystamy z pomocy specjalisty, zrozumienie zasad działania i wymagań instalacyjnych tych urządzeń pozwoli nam na świadome korzystanie z ekologicznego i ekonomicznego źródła ciepła.
