Prawidłowe podłączenie wymiennika płytowego do pompy ciepła stanowi kluczowy element sprawnie działającego systemu grzewczego. Proces instalacji, choć techniczny, można przeprowadzić samodzielnie. Najważniejsze to zachować kolejność działań i przestrzegać zaleceń producenta. Właściwy montaż zapewnia nie tylko optymalną wydajność systemu, ale też jego długotrwałą i bezawaryjną pracę.
Najważniejsze informacje:- Wymiennik płytowy wymaga stabilnego montażu zgodnego z instrukcją
- Kierunek przepływu mediów musi być przeciwprądowy
- Szczelność połączeń decyduje o sprawności systemu
- Dobór odpowiedniego wymiennika zależy od mocy pompy ciepła
- System wymaga regularnych kontroli i konserwacji
- Prawidłowa instalacja zabezpieczeń chroni przed awariami
Dobór odpowiedniego wymiennika płytowego - na co zwrócić uwagę?
Przy wyborze wymiennika płytowego do pompy ciepła kluczowa jest jego moc, która musi być dostosowana do parametrów instalacji. Właściwy dobór urządzenia zagwarantuje optymalną wymianę ciepła między obiegami. System grzewczy będzie działał wydajnie tylko wtedy, gdy wszystkie komponenty będą ze sobą współpracować.
Powierzchnia wymiany ciepła to kolejny istotny parametr przy montażu wymiennika płytowego pompa ciepła. Należy uwzględnić rodzaj medium grzewczego oraz planowane temperatury pracy systemu. Warto również zwrócić uwagę na materiał wykonania płyt wymiennika, który wpływa na jego trwałość.
- Moc nominalna wymiennika
- Przepływ objętościowy czynnika grzewczego
- Maksymalne ciśnienie robocze
- Spadek ciśnienia na wymienniku
- Temperatura pracy systemu
Prawidłowy dobór wymiennika to podstawa efektywnej instalacji wymiennika płytowego. Zwracając uwagę na powyższe parametry, zapewnimy optymalną pracę całego układu.
Niezbędne narzędzia i materiały do montażu
Przed rozpoczęciem montażu wymiennika płytowego pompa ciepła należy zgromadzić wszystkie potrzebne narzędzia i materiały. Ich kompletność pozwoli na sprawne przeprowadzenie instalacji.
| Narzędzia | Materiały montażowe |
|---|---|
| Klucz płaski | Śruby montażowe |
| Klucz nastawny | Uszczelki |
| Poziomica | Taśma teflonowa |
| Wiertarka | Złączki przyłączeniowe |
| Młotek | Wsporniki ścienne |
| Miarka | Rury przyłączeniowe |
| Śrubokręt | Izolacja termiczna |
| Nożyce do rur | Zawory odcinające |
Zasady bezpiecznego montażu wymiennika płytowego
Bezpieczeństwo podczas podłączenia wymiennika do pompy jest kluczowe. Zawsze należy pracować przy wyłączonym zasilaniu i opróżnionym układzie.
Stosowanie odpowiednich narzędzi i środków ochrony osobistej to podstawa. Każdy etap instalacji wymiennika płytowego wymaga szczególnej uwagi i precyzji.
System musi być zabezpieczony przed nadmiernym ciśnieniem. Montaż zaworów bezpieczeństwa jest obowiązkowy.
- Wyłącz zasilanie przed rozpoczęciem prac
- Używaj odpowiednich narzędzi i zabezpieczeń
- Sprawdź szczelność wszystkich połączeń
- Przestrzegaj maksymalnych parametrów pracy
- Zachowaj kolejność podłączania elementów
Przygotowanie miejsca montażu wymiennika
Lokalizacja wymiennika płytowego instalacja pompa ciepła musi zapewniać łatwy dostęp serwisowy. Powierzchnia montażowa powinna być stabilna i wytrzymała. Należy również uwzględnić przestrzeń na izolację termiczną.
Wymiennik powinien być zamontowany w pomieszczeniu zabezpieczonym przed mrozem. Warto zaplanować odpowiednie odprowadzenie skroplin. System wymaga też odpowiedniej wentylacji.
Ściana musi być odpowiednio przygotowana do montażu wsporników. Powierzchnia powinna być wypoziomowana i oczyszczona.
Optymalne pozycjonowanie względem pompy ciepła
Odległość między wymiennikiem a pompą ciepła powinna być jak najmniejsza. Zminimalizuje to straty ciepła na przesyle.
Wymiennik należy zamontować powyżej pompy ciepła. Ułatwi to odpowietrzanie układu.
Prawidłowe ustawienie ma kluczowe znaczenie dla wydajności systemu. Przepływ mediów w przeciwprądzie zwiększa efektywność wymiany ciepła. Właściwe pozycjonowanie zapewnia też optymalną cyrkulację czynnika.
Identyfikacja i podłączanie przyłączy
Przyłącza wymiennika są zazwyczaj oznaczone strzałkami kierunkowymi. Górne króćce służą zwykle jako wlot medium grzewczego. Dolne przyłącza odpowiadają za odprowadzenie czynnika.

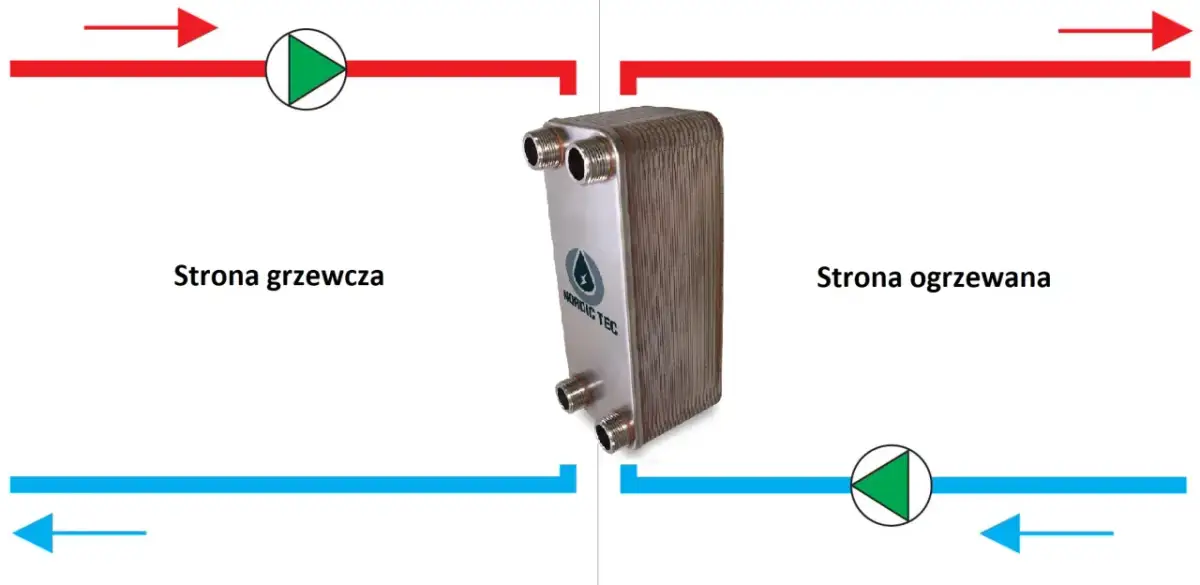

Schemat podłączenia wymiennika płytowego przewiduje przepływ przeciwprądowy. Kierunek przepływu musi być zgodny z oznaczeniami na urządzeniu. Medium o wyższej temperaturze powinno wpływać górnym króćcem.
- Sprawdzenie oznaczeń przyłączy
- Montaż zaworów odcinających
- Instalacja odpowietrzników
- Podłączenie zasilania z pompy ciepła
- Montaż powrotu do pompy ciepła
- Izolacja termiczna połączeń
Prawidłowe podłączenie wymiennika do pompy warunkuje sprawność całego układu. Szczelność połączeń należy dokładnie sprawdzić przed uruchomieniem.
Montaż krok po kroku
Jak zamontować wymiennik w pompie ciepła wymaga precyzji i systematycznego podejścia. Każdy etap instalacji musi być wykonany starannie.
Proces podłączenia wymiennika do pompy rozpoczyna się od stabilnego zamocowania wsporników. System musi być odpowiednio wypoziomowany.
Po zamontowaniu wymiennika następuje etap podłączania rurociągów. Wszystkie połączenia wymagają starannego uszczelnienia.
| Etap | Opis | Wskazówki |
|---|---|---|
| 1 | Montaż wsporników | Użyj poziomicy do wyrównania |
| 2 | Zawieszenie wymiennika | Sprawdź stabilność mocowania |
| 3 | Instalacja zaworów | Pamiętaj o kierunku przepływu |
| 4 | Podłączenie rurociągów | Zachowaj odpowiednie spadki |
| 5 | Montaż izolacji | Dokładnie zaizoluj wszystkie połączenia |
| 6 | Kontrola szczelności | Przeprowadź próbę ciśnieniową |
Sprawdzanie szczelności połączeń
Test szczelności należy przeprowadzić przy użyciu sprężonego powietrza lub wody. Ciśnienie próbne powinno być wyższe od roboczego o 50%.
Wszystkie połączenia należy sprawdzić wizualnie i przy pomocy detektora. System powinien utrzymać ciśnienie przez minimum 24 godziny.
W przypadku wykrycia nieszczelności, należy zlokalizować miejsce wycieku. Czasem konieczne jest rozebranie połączenia i ponowne jego uszczelnienie. Warto systematycznie sprawdzać szczelność instalacji w trakcie pierwszych dni pracy.
Pierwsze uruchomienie systemu
Przed uruchomieniem systemu należy sprawdzić poprawność wszystkich połączeń. Układ trzeba dokładnie odpowietrzyć, otwierając kolejno zawory odpowietrzające. Pierwszy rozruch wymaga stałego monitorowania parametrów pracy.
Instalacja wymiennika płytowego wymaga stopniowego zwiększania przepływu czynnika. Należy obserwować wskazania manometrów i termometrów. System powinien osiągnąć stabilne parametry pracy.
Po uruchomieniu trzeba skontrolować temperatury na wejściu i wyjściu wymiennika. Różnica temperatur powinna odpowiadać projektowanym wartościom.
Regulacja i optymalizacja pracy
Optymalizacja przepływów wymaga dostosowania nastaw zaworów regulacyjnych. Parametry pracy należy korygować w zależności od warunków zewnętrznych.
System sterowania pompy ciepła musi być odpowiednio skonfigurowany. Czujniki temperatury powinny być prawidłowo rozmieszczone.
Monitoring wydajności systemu jest kluczowy w pierwszych dniach pracy. Regularne sprawdzanie parametrów pozwala wykryć ewentualne nieprawidłowości. Optymalna praca układu wymaga czasem kilkukrotnej korekty ustawień.
Najczęstsze błędy montażowe
Niewłaściwy dobór mocy wymiennika płytowego do pompy ciepła to najczęstszy błąd instalacyjny. Zbyt mała powierzchnia wymiany ciepła skutkuje niską efektywnością całego systemu. Nieodpowiedni wymiennik może prowadzić do przeciążenia pompy ciepła.
Nieprawidłowe prowadzenie rurociągów często prowadzi do problemów z odpowietrzeniem. Brak odpowiednich spadków utrudnia prawidłową cyrkulację czynnika. Zła izolacja termiczna powoduje niepotrzebne straty ciepła.
Brak zaworów odcinających utrudnia późniejszą konserwację systemu. Wymiennik musi być wyposażony w komplet armatury.
Niestaranne wykonanie połączeń skutkuje nieszczelnościami. Każde połączenie wymaga odpowiedniego zabezpieczenia i uszczelnienia.
Niedokładne odpowietrzenie układu prowadzi do spadku wydajności. System musi być całkowicie wypełniony czynnikiem grzewczym.
Jak ich uniknąć?
Dokładne planowanie instalacji wymiennika płytowego to podstawa sukcesu. Warto przygotować szczegółowy schemat montażowy przed rozpoczęciem prac.
Stosowanie wysokiej jakości materiałów montażowych jest kluczowe. Nie warto oszczędzać na armaturze i izolacji.
Przestrzeganie zaleceń producenta zapewnia bezproblemową pracę systemu. Regularne kontrole i konserwacja wydłużają żywotność instalacji. Warto też dokumentować wszystkie parametry pracy układu, co ułatwi diagnostykę ewentualnych problemów w przyszłości.
Kompletny przewodnik montażu wymiennika płytowego
Montaż wymiennika płytowego pompa ciepła to zadanie wymagające dokładności i systematycznego podejścia. Kluczem do sukcesu jest właściwy dobór urządzenia oraz przestrzeganie kolejności działań instalacyjnych. Szczególną uwagę należy zwrócić na szczelność połączeń i prawidłowe odpowietrzenie układu.
Proces podłączenia wymiennika do pompy wymaga odpowiedniego przygotowania miejsca montażu i zgromadzenia wszystkich niezbędnych narzędzi. Właściwe umiejscowienie wymiennika względem pompy ciepła ma zasadnicze znaczenie dla wydajności systemu. Każdy etap instalacji powinien być zakończony dokładną kontrolą wykonanych prac.
Regularna konserwacja i monitoring parametrów pracy to podstawa długotrwałej eksploatacji systemu. Unikanie typowych błędów montażowych oraz stosowanie się do zaleceń producenta zagwarantuje optymalną pracę instalacji przez wiele lat. Warto pamiętać, że nawet niewielkie niedociągnięcia mogą znacząco wpłynąć na efektywność całego układu.
