Oświetlenie schodowe powinno działać bez zastanowienia: z jednego miejsca je włączasz, z drugiego gasisz. Żeby tak było, liczba przewodów w instalacji musi odpowiadać nie tylko osprzętowi, ale też układowi puszek, oprawie i temu, czy planujesz zwykłe sterowanie, czy później chcesz dodać automat albo smart. W tym tekście pokazuję, ile żył naprawdę potrzeba, jak czytać schemat i gdzie najczęściej popełnia się błąd przy remoncie.
Najważniejsze liczby w instalacji schodowej
- W samym połączeniu między dwoma łącznikami schodowymi wystarczą 2 żyły korespondencyjne.
- W pełnym prostym układzie sterowania oświetleniem schodowym zwykle pojawia się 6 żył, jeśli liczysz całe okablowanie.
- Do oprawy oświetleniowej prowadzi się zwykle L, N i PE, czyli 3 żyły.
- Przy układzie schodowo-krzyżowym albo podwójnym liczba przewodów rośnie szybciej, niż wielu osobom się wydaje.
- W nowej instalacji warto od razu przewidzieć neutralny w puszce, bo ułatwia późniejszą rozbudowę.
Ile żył potrzebuje typowy układ schodowy
Najkrótsza odpowiedź brzmi: między dwoma łącznikami wystarczą 2 żyły, bo to one tworzą tor korespondencyjny. Jeśli jednak liczysz cały obwód od zasilania do lampy, zwykle wychodzi 6 żył, bo trzeba doliczyć fazę zasilającą, dwa przewody korespondencyjne, przewód do oprawy, neutralny i ochronny. Ja zawsze rozdzielam te dwa sposoby liczenia, bo inaczej łatwo dojść do błędnego wniosku, że „wystarczy byle dwa przewody”, a potem okazuje się, że brakuje miejsca na cały układ.
| Co liczysz | Ile żył | Co to oznacza w praktyce |
|---|---|---|
| Między dwoma łącznikami | 2 | Dwa przewody korespondencyjne łączące oba punkty sterowania |
| Do oprawy oświetleniowej | 3 | L, N i PE prowadzone do lampy |
| Cały prosty układ schodowy | 6 | Pełny tor zasilania, sterowania i doprowadzenia światła |
W starszych instalacjach wynik bywa inny, bo przewody nie zawsze są prowadzone według dzisiejszej praktyki, a ochronny lub neutralny mogą być rozprowadzone inaczej. Na etapie remontu nie warto jednak projektować „na pamięć” z dawnych układów, bo właśnie tu najłatwiej o pomyłkę. Żeby dobrze dobrać przewody, trzeba zobaczyć, jak ten obwód przełącza fazę między punktami sterowania.

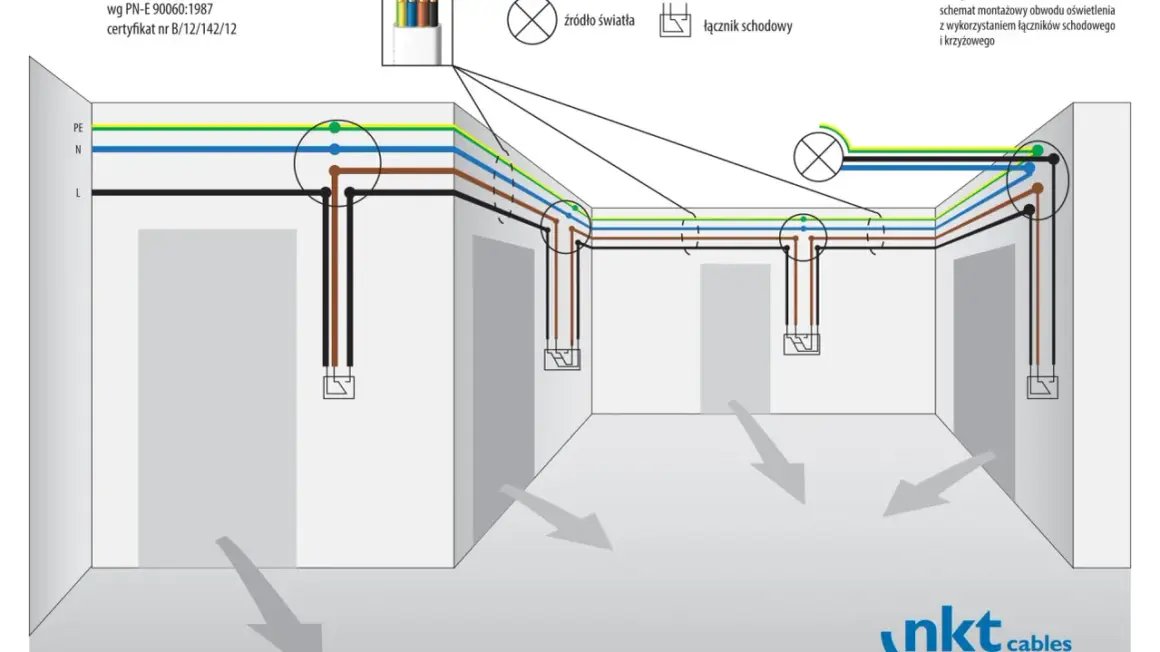

Jak działa połączenie schodowe i skąd bierze się ta liczba
Technicznie mówimy o łączniku schodowym, choć w praktyce wiele osób nadal używa słowa „wyłącznik”. Każdy taki łącznik ma trzy zaciski: wspólny oraz dwa przełączne. Na zacisk wspólny trafia faza zasilająca albo przewód wychodzący do lampy, a dwa pozostałe zaciski łączą oba łączniki przewodami korespondencyjnymi. To właśnie dlatego sam mechanizm potrzebuje tylko dwóch połączeń między punktami sterowania.
Zacisk wspólny i dwa przewody korespondencyjne
Najważniejsze jest to, że łącznik schodowy nie działa jak zwykły włącznik „on/off”. On przełącza tor prądu między dwoma drogami, a nie tylko zamyka i otwiera jeden obwód. Dlatego w prostym układzie z dwóch miejsc wystarczą dwa przewody korespondencyjne, ale już bez przewodu zasilającego i bez przewodu do oprawy nie zrobisz pełnej instalacji.
Przeczytaj również: Jak podłączyć mostek prostowniczy do transformatora: 5 prostych kroków montażu
Neutralny i ochronny nie przechodzą przez łącznik
Neutralny N i ochronny PE zwykle prowadzi się do oprawy, nie przez osprzęt. W praktyce oznacza to, że w puszce przy łączniku widzisz inną liczbę żył niż w całym obwodzie oświetlenia. Przy nowych instalacjach pilnuję też kolorystyki: niebieski zostaje dla N, żółto-zielony dla PE, a przewody korespondencyjne dostają inne barwy. To drobiazg, ale później oszczędza sporo czasu przy serwisie i modernizacji.
Gdy układ robi się bardziej rozbudowany, od razu widać, dlaczego same dwa przewody nie wystarczają. I właśnie wtedy warto przejść od prostego schematu do wariantów, które pojawiają się w domach najczęściej.
Kiedy trzeba przewidzieć więcej przewodów
Nie każda instalacja schodowa kończy się na dwóch punktach sterowania. Czasem dochodzi dodatkowy punkt na półpiętrze, czasem dwa niezależne obwody światła, a czasem sterownik, który ma działać z przycisku chwilowego albo z automatyki. W takich sytuacjach liczba żył rośnie szybciej niż sam osprzęt, więc warto to przewidzieć na etapie projektu, a nie dopiero po montażu ramki.
| Wariant | Co steruje | Jakie przewody zwykle są potrzebne |
|---|---|---|
| Prosty układ z 2 miejsc | Jedna lampa | 2 żyły korespondencyjne między łącznikami, a w całym obwodzie zwykle 6 żył |
| Układ schodowo-krzyżowy | Jedna lampa z 3 lub więcej miejsc | W części krzyżowej pojawiają się 4 żyły łączące kolejne punkty |
| Łącznik podwójny | Dwie niezależne strefy światła | Zwykle 6 żył roboczych albo więcej, bo każdy tor wymaga własnego zestawu połączeń |
| Automat lub sterownik smart | Oświetlenie sterowane czasowo lub elektronicznie | Często potrzebny jest neutralny w puszce i dodatkowa żyła sterująca, zależnie od modelu |
W praktyce największą różnicę robi nie sam rodzaj osprzętu, tylko to, czy instalacja ma być gotowa na późniejszą rozbudowę. Jeśli planujesz smart sterowanie, czujnik ruchu albo drugi obwód na schodach, lepiej od razu położyć przewody z zapasem. To właśnie dlatego przy remoncie nie lubię myślenia „na styk”.
To prowadzi prosto do błędów, które najczęściej wychodzą dopiero przy montażu albo po zamknięciu ścian.
Najczęstsze błędy, które psują instalację
- Liczenie tylko odcinka między łącznikami. Kto patrzy wyłącznie na dwa przewody korespondencyjne, ten zwykle pomija zasilanie i tor do lampy.
- Brak neutralnego w puszce. To zamyka drogę do wielu prostych rozwiązań smart i utrudnia późniejszą modernizację.
- Używanie niewłaściwych kolorów. Niebieski i żółto-zielony nie powinny być traktowane jak zwykłe przewody przełączne, bo potem trudno odczytać instalację.
- Brak oznaczeń żył. Po kilku miesiącach remontu nawet poprawny układ staje się nieczytelny, jeśli przewody nie są opisane.
- Zbyt mała puszka. Za ciasno upchany osprzęt szybciej się grzeje, gorzej trzyma i trudniej go później serwisować.
Najbardziej kosztowny błąd to zwykle nie sam przewód, tylko brak miejsca na zmianę planu. Jeśli dziś montujesz zwykłe sterowanie, a za rok chcesz dołożyć automat albo inny typ łącznika, ciasna puszka i brak neutralnego potrafią zatrzymać cały pomysł. Najlepszy moment na korektę jest więc przed tynkiem, nie po nim.
Jak zaplanować przewody podczas remontu
Gdy robię projekt pod schody, zawsze patrzę szerzej niż na sam osprzęt. Najpierw ustalam, czy właściciel chce tylko dwa punkty sterowania, czy może od razu liczy na podział na strefy, automat czasowy albo sterowanie z czujnika. Dopiero potem dobieram przebieg przewodów, bo sama liczba żył ma sens tylko wtedy, gdy odpowiada całemu scenariuszowi użytkowania.
| Sytuacja | Co bym zrobił w praktyce |
|---|---|
| Stara instalacja i tylko dwa punkty sterowania | Sprawdziłbym stan przewodów, ich ciągłość i sposób prowadzenia, a nie tylko samą liczbę żył |
| Nowy remont | Warto od razu przewidzieć neutralny w puszce i zostawić zapas miejsca na przyszły osprzęt |
| Planowany smart system | Najlepiej doprowadzić pełniejsze okablowanie niż minimalny wariant, bo moduł często potrzebuje dodatkowego zasilania |
| Dwie strefy światła na schodach lub w korytarzu | Rozważyłbym łącznik podwójny zamiast późniejszego dokładania prowizorycznych mostków |
Do oświetlenia schodowego standardowo projektuje się obwód na przewodach miedzianych 1,5 mm², ale dokładny dobór zostawia się projektowi i zabezpieczeniu obwodu. Sama średnica nie rozwiązuje jednak wszystkiego, jeśli trasa jest źle poprowadzona albo puszka jest za mała. W praktyce lepiej położyć jeden przewód więcej niż później kuć gotową ścianę.
Jeśli miałbym zostawić tylko jedną praktyczną wskazówkę, powiedziałbym: nie projektuj oświetlenia schodowego na styk. Zostaw zapas w puszce, opisz żyły i doprowadź przewody tak, żeby dało się bez problemu rozbudować układ o automat, czujnik albo drugi obwód. Wtedy instalacja działa nie tylko dziś, ale też po kolejnej zmianie aranżacji.
