RJ45 standard A czy B - Który wybrać i jak uniknąć błędów?

Przy remoncie albo budowie okablowania często wraca pytanie o rj45 standard a czy b, ale w praktyce chodzi po prostu o wybór między T568A i T568B. To ważne, bo od tej decyzji zależy nie szybkość sieci, tylko spójność całej instalacji, łatwość serwisu i to, czy później nie trzeba poprawiać gniazd, patch panela albo wtyków.

Czym naprawdę różnią się T568A i T568B

Technicznie rzecz biorąc, chodzi o ten sam typ zakończenia skrętki, czyli potoczny RJ45, a dokładniej złącze 8P8C. Jak zauważa Fluke Networks, oba układy są dopuszczone w standardach okablowania i mają takie same parametry transmisyjne, więc nie ma tu wersji „szybszej” ani „lepszej” z punktu widzenia sygnału.

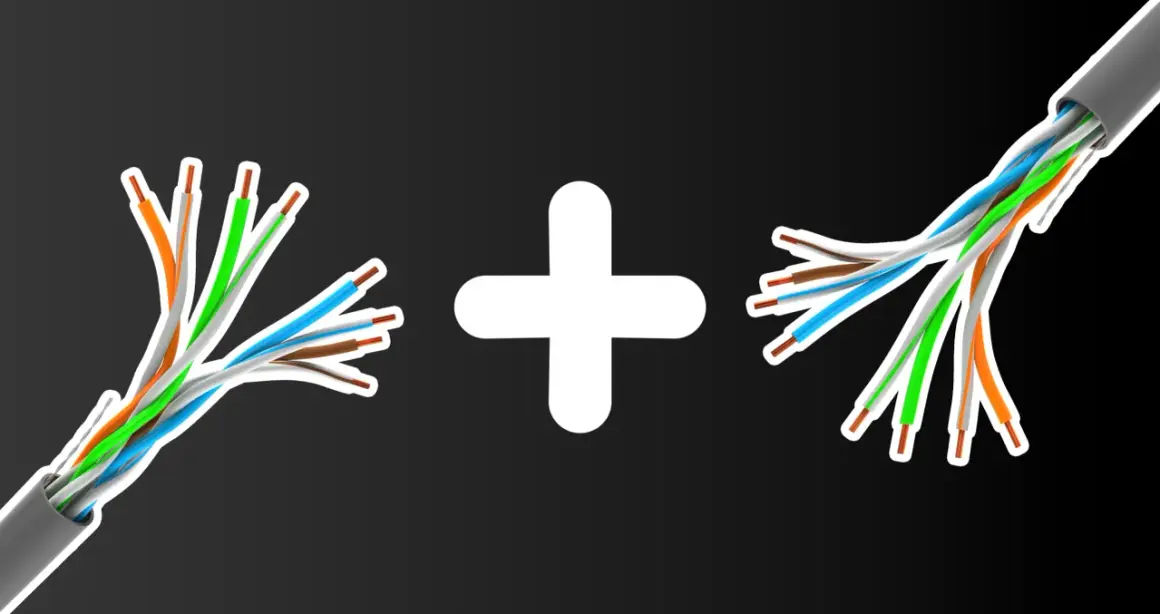

Różnica jest wyłącznie w kolejności dwóch par przewodów: zielonej i pomarańczowej. W T568A zielona para trafia na piny 1 i 2, a pomarańczowa na 3 i 6; w T568B jest odwrotnie. Reszta żył zostaje na tych samych miejscach, dlatego wizualnie układ potrafi wyglądać niemal identycznie, a błąd łatwo przeoczyć.

Ja patrzę na to prosto: jeśli standard nie zmienia parametrów, to jego rola jest organizacyjna, nie „wydajnościowa”. Właśnie dlatego na etapie montażu bardziej liczy się poprawne odczytanie nadruków na gnieździe lub keystonie niż sama pamięć do kolorów. Skoro różnice są tak niewielkie, kluczowe staje się pytanie, który układ wybrać w konkretnej instalacji.

Który standard wybrać do domu, mieszkania i instalacji w ścianie

W nowych realizacjach wybieram jeden standard dla całego toru i nie mieszam go „na oko”. Jeśli robisz instalację w domu, mieszkaniu albo lokalu usługowym, najważniejsze jest, żeby gniazda, patch panel, wtyki i gotowe przewody mówiły tym samym językiem. To właśnie ta konsekwencja oszczędza później czas przy dopinaniu kolejnego pokoju, kamer IP albo punktu dostępowego.

• Jeśli masz już istniejącą sieć, trzymaj się standardu, który jest w niej używany.
• Jeśli projekt dopiero powstaje, wpisz wybrany kod do dokumentacji i oznacz go na końcach kabli.
• Jeśli korzystasz z gotowych patchcordów, sprawdź, jak zarobiony jest osprzęt po drugiej stronie, zamiast zakładać, że „na pewno pasuje”.
• Jeśli inwestor albo projekt narzuca konkretny układ, nie improvizuj w terenie, tylko trzymaj się dokumentacji.

W praktyce T568B bywa częściej spotykany w gotowych przewodach i osprzęcie, więc dla wielu ekip jest po prostu wygodny. T568A jest równie poprawny, ale wybór ma sens głównie wtedy, gdy wynika z projektu albo trzeba zachować zgodność z istniejącą instalacją. Gdy standard jest jeden od początku do końca, zyskujesz nie tylko porządek, ale też prostszy odbiór techniczny. A skoro mowa o porządku, warto od razu wyjaśnić, kiedy mieszanie obu układów ma sens, a kiedy tylko komplikuje sprawę.

Kiedy mieszanie A i B ma sens, a kiedy robi problem

Mieszanie standardów nie jest błędem samym w sobie, ale musi być świadome. Jeśli jeden koniec kabla zakończysz według T568A, a drugi według T568B, powstaje kabel krosowany, czyli crossover. Taki układ miał znaczenie w starszych połączeniach bez automatycznego dopasowania portów, natomiast w stałej instalacji budynkowej zwykle nie jest rozwiązaniem, które chcę widzieć w ścianie.

Jeśli po remoncie ktoś otwiera puszkę i widzi raz A, raz B, serwis zaczyna tracić czas na rozszyfrowywanie układu zamiast na diagnozę. Ja wolę, żeby w stałych punktach instalacji wszystko było opisane jasno i identycznie, a ewentualne wyjątki dotyczyły tylko kabli przeznaczonych do konkretnego, świadomego zastosowania. Gdy standard jest już wybrany, zostaje najważniejsza część pracy, czyli prawidłowe zarobienie wtyku i gniazda.

Jak zarobić wtyk RJ45 bez pomyłek

Przy pracy ręcznej nie wygrywa ten, kto zna teorię, tylko ten, kto trzyma się prostego, powtarzalnego schematu. Instrukcje montażu wtyków, takie jak te publikowane przez Tryton, przypominają o zdjęciu ok. 2,5-3 cm izolacji, uporządkowaniu żył według T568A lub T568B i użyciu dedykowanej zaciskarki. To są detale, które naprawdę robią różnicę.

1. Najpierw wybierz standard, zanim w ogóle zdejmiesz izolację z kabla.
2. Usuń zewnętrzną powłokę na tyle, ile potrzeba, zwykle około 2,5-3 cm, zależnie od wtyku i producenta.
3. Rozdziel pary tylko na minimalną długość i nie rozkręcaj ich bardziej, niż to konieczne.
4. Ułóż żyły w dokładnym porządku odpowiadającym T568A albo T568B.
5. Przytnij końcówki równo, wsuwając je do samego końca złącza.
6. Zaciśnij wtyk jednym, pewnym ruchem odpowiednią zaciskarką.
7. Na końcu sprawdź przewód testerem, zamiast zakładać, że skoro wygląda dobrze, to na pewno działa.

W praktyce nie pracuję na aktywnym porcie PoE i nie zaciągam wtyku dwa razy na tym samym odcinku, bo to prosta droga do uszkodzenia złącza. Dobrze wykonane zakończenie kabla daje porządek w instalacji i stabilny kontakt, a nie tylko estetyczny wygląd. Najwięcej problemów i tak robią jednak powtarzalne błędy, których można uniknąć już na etapie montażu.

Najczęstsze błędy, które psują instalację bardziej niż sam wybór A lub B

Wielu problemów z siecią nie powoduje sam standard, tylko niedbały montaż. To ważne, bo potem ktoś obwinia T568A albo T568B, a prawdziwą przyczyną jest źle zaciśnięty wtyk, zbyt długie rozkręcenie par albo brak testu po wykonaniu prac.

• Mieszanie standardów bez planu, gdy instalacja miała być kablami prostymi.
• Zbyt długie rozkręcenie skręconych par, co pogarsza parametry toru.
• Niedociśnięcie żył do końca wtyku, przez co styk bywa pozorny i niestabilny.
• Użycie wtyków słabej jakości albo niedopasowanych do kategorii przewodu.
• Brak opisu kabli i brak testu na końcu montażu.

Najgorsze jest to, że takie błędy potrafią wychodzić dopiero po czasie: przy awarii kamery, spadkach transferu albo problemach z jednym pokojem w całym domu. Dlatego przy odbiorze instalacji nie patrzę wyłącznie na to, czy link się zestawił, ale też czy da się go łatwo zidentyfikować i czy każdy punkt ma swoją etykietę. To prowadzi do ostatniego, bardzo praktycznego etapu: jak zamówić okablowanie, żeby po zabudowie ścian nie wracać do poprawek.

Co sprawdzić przed zabudową ścian i oddaniem instalacji

Jeśli zlecasz usługę okablowania w trakcie remontu albo wykańczania wnętrz, poproś od razu o jedną, spójną zasadę dla całego projektu. Ja zawsze oczekuję, że wykonawca wskaże standard na gniazdach, patch panelu i końcówkach, a potem potwierdzi go testem każdego punktu. To drobiazg, który później oszczędza godzin szukania usterki w gotowej ścianie.

• Ustal jeden standard dla wszystkich punktów i zapisz go w dokumentacji.
• Poproś o opisanie kabli na obu końcach, zanim trafią do puszek i szafy teletechnicznej.
• Zażądaj testu każdego toru po zarobieniu, a nie tylko „sprawdzenia na szybko”.
• Przy instalacji pod PoE zwróć uwagę na jakość wtyków, gniazd i samego kabla.
• Jeśli to możliwe, zostaw zapas przewodu w puszce i w szafie, żeby później dało się poprawić zakończenie bez kucia ściany.

W dobrze wykonanej instalacji wybór między T568A i T568B przestaje być problemem, bo całość działa jak jeden spójny system. Najwięcej daje nie sam kod koloru, tylko konsekwencja, czytelne oznaczenie i rzetelny test po montażu. Jeśli te trzy rzeczy są dopilnowane, sieć w domu albo lokalu usługowym będzie po prostu działać tak, jak powinna.
