Ja patrzę na ten temat przede wszystkim przez pryzmat bezpieczeństwa: w starych instalacjach elektrycznych wciąż spotyka się rozwiązanie, które miało chronić użytkownika tam, gdzie nie było jeszcze osobnego przewodu ochronnego. Zerowanie gniazdka polega na połączeniu styku ochronnego z przewodem PEN, ale dziś trzeba je traktować jako rozwiązanie historyczne, a nie uniwersalny sposób montażu. W tym artykule wyjaśniam, kiedy taki układ ma sens, jak rozpoznać starą instalację, jakie błędy są najgroźniejsze i kiedy lepiej od razu planować modernizację.
Co trzeba wiedzieć przed przeróbką starego gniazda
- W układzie TN-C bolec ochronny bywał łączony z przewodem PEN, czyli jednym przewodem pełniącym dwie funkcje.
- W nowych obwodach styk ochronny łączy się z osobnym przewodem PE, a nie z N.
- Samo to, że w puszce są dwa przewody, nie wystarcza do decyzji - trzeba znać układ sieci i wykonać pomiary.
- Mostek w gnieździe jest błędem w instalacjach TN-S, TN-C-S po rozdziale PEN i w TT.
- Przy remoncie najlepiej planować rozdział PEN, osobny PE oraz ochronę różnicowoprądową tam, gdzie to możliwe.
Co właściwie oznacza połączenie bolca z przewodem PEN
W praktyce chodzi o bardzo konkretny układ: styk ochronny gniazda jest połączony z przewodem, który jednocześnie pełni funkcję roboczą i ochronną. To właśnie dlatego w starych instalacjach mówi się o zerowaniu, choć współczesna terminologia częściej mówi o przewodzie PEN i układzie TN-C. Taki układ miał sens tam, gdzie instalacja była projektowana dwuprzewodowo i nie prowadzono oddzielnego PE.
Najprościej mówiąc, w nowoczesnym gnieździe bolec ma zapewnić bezpieczeństwo przez osobny przewód ochronny. W starszym układzie ochronę realizował wspólny przewód, a skuteczność zależała od ciągłości PEN i od tego, czy przy uszkodzeniu pojawi się wystarczająco duży prąd, by zadziałało zabezpieczenie nadprądowe.
Właśnie dlatego ten temat nie jest tylko kwestią "który kabel do którego zacisku". Tu chodzi o cały układ instalacji, a nie o sam osprzęt. I to prowadzi do najważniejszego pytania: kiedy taki układ nadal bywa spotykany, a kiedy staje się po prostu niebezpiecznym błędem?
Kiedy taki układ ma sens, a kiedy jest błędem
W polskich mieszkaniach z dawnych lat taki układ nadal się zdarza, ale ma sens tylko w konkretnym kontekście: w starej instalacji TN-C, gdzie cały obwód pracuje na przewodzie PEN i nie został jeszcze rozdzielony na PE i N. Jeżeli instalacja została już przerobiona na TN-C-S albo TN-S, mostek w gnieździe przestaje być ochroną, a zaczyna być błędnym obejściem zasad. W układzie TT taki zabieg jest po prostu niewłaściwy, bo ochrona opiera się tam na innym sposobie uziemienia i innym toku zabezpieczeń.
W materiałach SEP przewija się ważna zasada: przewód PEN w instalacji ułożonej na stałe powinien mieć co najmniej 10 mm² Cu albo 16 mm² Al. To dobry punkt odniesienia, bo przypomina, że PEN nie jest "dowolnym niebieskim przewodem", tylko elementem całego systemu ochrony. Jeśli ktoś próbuje zrobić mostek na cienkim, przypadkowym przewodzie albo w miejscu, gdzie PEN został już rozdzielony, ryzyko rośnie natychmiast.
| Układ | Jak wygląda przewód ochronny | Czy mostek w gnieździe ma sens | Ryzyko błędu |
|---|---|---|---|
| TN-C | PEN pełni funkcję ochronną i roboczą | Tylko w tym układzie, po potwierdzeniu stanu instalacji | Utrata ochrony przy przerwaniu PEN |
| TN-C-S | PEN jest rozdzielony na PE i N | Nie | Mostek może zniweczyć rozdział i wprowadzić nieprawidłowy tor prądu |
| TN-S | PE i N są prowadzone osobno od początku | Nie | Łączenie bolca z N jest błędem |
| TT | PE ma własne uziemienie | Nie | W gnieździe nie wolno łączyć ochrony z przewodem neutralnym |
Jeśli mam być praktyczny, to najkrótsza zasada brzmi tak: mostek w gnieździe nie jest uniwersalną naprawą. Jest tylko elementem starego układu, który musi zgadzać się z całą instalacją, a nie z samym wyglądem puszki. Z tego miejsca naturalnie przechodzę do pytania, jak taką instalację w ogóle rozpoznać, zanim ktoś zacznie cokolwiek przerabiać.
Jak rozpoznać starą instalację przed przeróbką

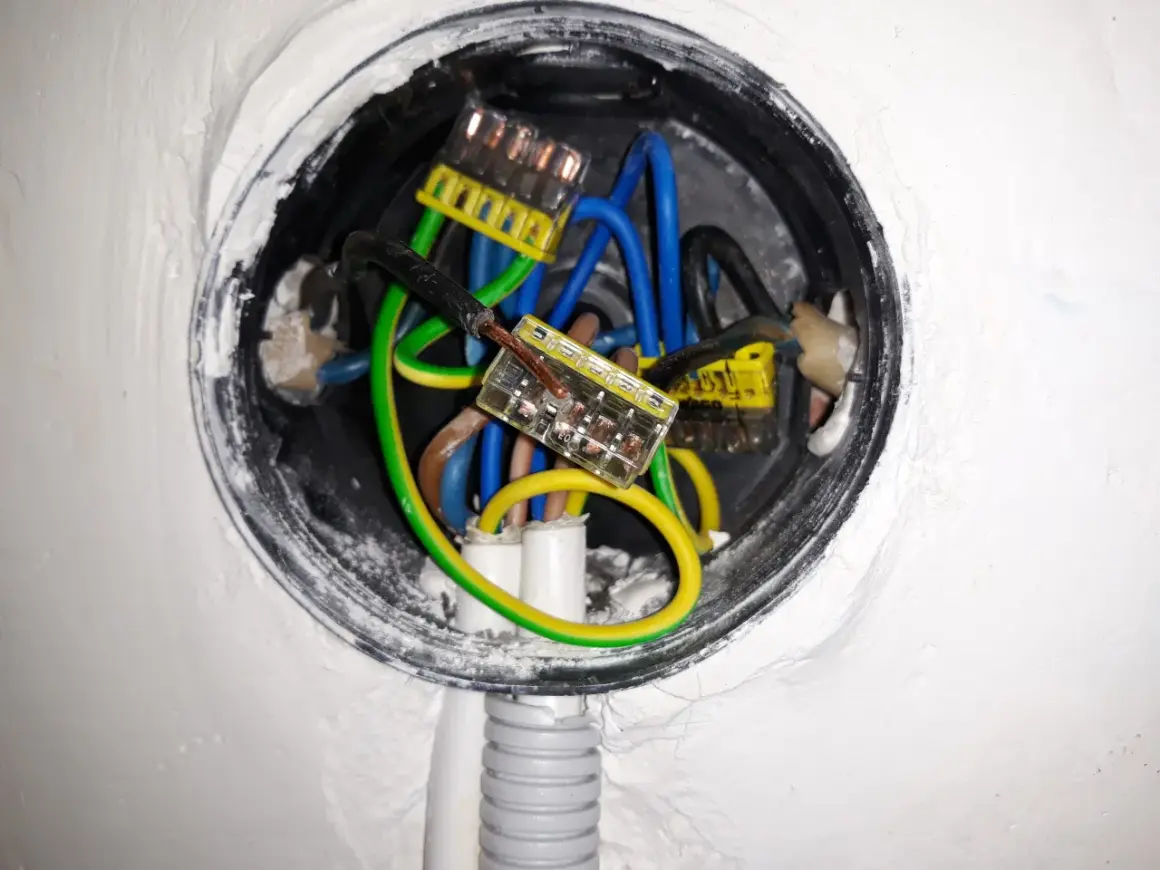

Z mojego doświadczenia sprawdzam trzy rzeczy: liczbę żył w obwodzie, sposób podłączenia gniazd w rozdzielnicy i to, czy instalacja była już modernizowana. Dwie żyły w puszce nie muszą jeszcze oznaczać TN-C, ale są mocną wskazówką. Z kolei kolor przewodów bywa mylący, bo w starszych mieszkaniach zdarzają się naprawy wykonywane bez konsekwentnej kolorystyki.
- Jeśli do gniazda dochodzą tylko dwa przewody, instalacja może być stara, ale trzeba to potwierdzić pomiarami.
- Jeśli bolec jest połączony z jednym z przewodów, nie zakładaj automatycznie, że wszystko jest poprawne.
- Jeśli w rozdzielnicy widać rozdział na PE i N, gniazdo nie powinno być już mostkowane.
- Jeśli w obwodzie jest wyłącznik różnicowoprądowy, temat trzeba sprawdzić szczególnie ostrożnie, bo taki układ wymaga poprawnie wydzielonego PE.
Jak podaje UDT, w układach TN-C pomiary wykonuje się z uwzględnieniem przewodu PEN, a skuteczność samoczynnego wyłączenia zasilania trzeba potwierdzić odpowiednimi badaniami. To ważne, bo sam ogląd nie daje odpowiedzi na pytanie, czy ochrona rzeczywiście zadziała w chwili uszkodzenia. W praktyce dopiero pomiar pokazuje, czy instalacja nadal spełnia swoją rolę, czy tylko wygląda znajomo.
Jeżeli nie masz pewności, nie wyciągaj wniosków po samych kolorach żył. Zbyt często widziałem sytuacje, w których "na oko" wszystko pasowało, a po otwarciu rozdzielnicy wychodziło, że ktoś wcześniej poprawiał instalację częściowo i bez konsekwencji. A skoro rozpoznanie bywa zdradliwe, trzeba jeszcze wiedzieć, jakie błędy pojawiają się najczęściej.
Najczęstsze błędy przy gniazdach z bolcem
- Mostkowanie w złym układzie. Najgorszy wariant to połączenie bolca z N tam, gdzie instalacja została już rozdzielona albo pracuje w TT.
- Luźny lub źle dokręcony zacisk. W praktyce to jeden z najgroźniejszych problemów, bo przerwanie PEN może pozbawić ochrony wszystkie urządzenia za danym punktem.
- Oparcie się na kolorach przewodów. W starych lokalach kolory często nie odpowiadają dzisiejszym standardom, więc nie są dowodem poprawności.
- Łączenie bolca z przypadkowym "uziemieniem". Kaloryfer, rura wodna czy przypadkowy punkt metalowy nie zastępują poprawnie wykonanej ochrony.
- Brak pomiaru po zmianie osprzętu. Samo przykręcenie gniazda nie mówi nic o skuteczności ochrony przeciwporażeniowej.
Najwięcej kłopotów widzę nie przy samym pomyśle, tylko przy wykonaniu. Jedno niedokręcone połączenie potrafi zniwelować cały efekt ochronny, a użytkownik przez długi czas nie ma pojęcia, że instalacja działa tylko "na papierze". Dlatego przy remoncie lepiej myśleć o systemie, nie o pojedynczym gniazdku.
Co zrobić podczas modernizacji, żeby nie poprawiać tego dwa razy
Jeśli remontujesz mieszkanie albo dom, ja zwykle patrzę na ten temat tak: doraźna poprawka ma sens tylko wtedy, gdy instalacja jest jeszcze sprawna i ma przejść pomiary. Jeśli ściany i tak są otwarte, najrozsądniejszą opcją jest doprowadzenie do osobnego PE w obwodach, rozdział PEN w odpowiednim miejscu i przygotowanie instalacji pod ochronę różnicowoprądową. W mieszkaniu 50-70 m² sama wymiana obwodów gniazdowych zajmuje zwykle 2-5 dni roboczych pracy elektryka, a z naprawą ścian i wykończeniem całość trwa dłużej. To jest droższe na starcie, ale zwykle zamyka temat na lata.
- Sprawdź, czy instalacja jest TN-C, TN-C-S czy TN-S.
- Jeśli występuje PEN, rozdziel go w rozdzielnicy głównej, a nie w przypadkowym gnieździe.
- Wymień obwody gniazdowe na trzyżyłowe tam, gdzie jest to możliwe.
- Dodaj ochronę RCD dopiero po prawidłowym rozdziale PE i N.
- Po zakończeniu prac zleć pomiary odbiorcze, zamiast opierać się na samym testowaniu "na próbę".
W praktyce częściowa modernizacja jednego obwodu zajmuje zwykle kilka godzin, ale ma sens tylko wtedy, gdy reszta instalacji jest spójna. W przeciwnym razie kończy się mieszaniną starych i nowych rozwiązań, która później utrudnia każdy kolejny remont. Jeśli remontujesz kuchnię, łazienkę albo miejsce z dużym obciążeniem sprzętów, ten etap planowania jest ważniejszy niż wybór samego osprzętu.
Na tle całego mieszkania różnica między "zostawić jak jest" a "zrobić porządnie" często wychodzi dopiero po kilku latach użytkowania. I to prowadzi do ostatniej rzeczy, którą warto mieć w głowie przed podjęciem decyzji.
Dlaczego diagnoza instalacji ma większe znaczenie niż sam mostek
Jeżeli mam zostawić jedną praktyczną myśl, to tę: nie oceniaj instalacji po samym wyglądzie gniazdka. To, że bolec jest połączony z przewodem, nie mówi jeszcze, czy układ jest bezpieczny, zgodny z obecnym stanem instalacji i gotowy na współczesne zabezpieczenia. W starym układzie TN-C takie rozwiązanie mogło działać zgodnie z dawną logiką ochrony, ale w nowych obwodach liczy się już osobny przewód PE i poprawny rozdział PEN.
Dlatego przed jakąkolwiek przeróbką warto ustalić układ sieci, wykonać pomiary i dopiero potem decydować, czy naprawiasz pojedynczy punkt, czy modernizujesz całą linię. To zwykle oszczędza więcej pieniędzy niż szybka prowizorka, bo eliminuje późniejsze poprawki, awarie i niepotrzebne rozkuwanie ścian. W instalacjach elektrycznych najwięcej kosztuje nie sama robocizna, tylko błędna decyzja podjęta na skróty.
Ja nie zaczynam od pytania, czy da się zrobić mostek, tylko od pytania, jaki to układ i czy nadal ma sens. Jeśli w domu są urządzenia z metalową obudową, priorytetem stają się zwykle te obwody, które pracują najciężej: kuchnia, łazienka i miejsca z większym poborem mocy. Najpierw diagnoza, potem ochrona, a dopiero na końcu osprzęt - to kolejność, która naprawdę działa.
