Podłączenie gniazdka elektrycznego podwójnego to zadanie, które można wykonać samodzielnie, ale wymaga zachowania szczególnej ostrożności. Aby to zrobić bezpiecznie, należy najpierw wyłączyć zasilanie w obwodzie, w którym będziemy pracować. Sprawdzenie, czy w gniazdku nie płynie prąd, jest kluczowe, ponieważ pozwala uniknąć niebezpieczeństwa porażenia elektrycznego. W artykule omówimy wszystkie kroki potrzebne do prawidłowego podłączenia gniazdka, w tym wymagane narzędzia oraz najczęstsze błędy, których należy unikać.
Bezpieczne podłączenie gniazdka elektrycznego podwójnego nie tylko umożliwia korzystanie z dodatkowych urządzeń, ale także zapewnia bezpieczeństwo w Twoim domu. Przed przystąpieniem do pracy warto zapoznać się z zasadami instalacji elektrycznej oraz przepisami, które regulują samodzielne prace elektryczne w Polsce.
Kluczowe wnioski:
- Przed rozpoczęciem pracy zawsze wyłącz zasilanie i sprawdź, czy w gniazdku nie ma prądu.
- Do podłączenia gniazdka potrzebne są odpowiednie narzędzia, takie jak izolowany śrubokręt i próbnik napięcia.
- Podłącz przewody zgodnie z kolorami: fazowy (brązowy lub czarny), neutralny (niebieski) i ochronny (żółto-zielony).
- Po podłączeniu gniazdka upewnij się, że wszystkie połączenia są stabilne i nie ma luźnych przewodów.
- W przypadku starych instalacji lub braku uziemienia skonsultuj się z elektrykiem.
Jak przygotować się do podłączenia gniazdka elektrycznego podwójnego?
Bezpieczne podłączenie gniazdka elektrycznego podwójnego zaczyna się od odpowiedniego przygotowania. Kluczowym krokiem jest wyłączenie zasilania w obwodzie, w którym zamierzamy pracować. Można to zrobić poprzez wyjęcie korków w starszych instalacjach lub wyłączenie bezpiecznika w nowszych. Sprawdzenie, czy w gniazdku nie płynie prąd, jest niezbędne, aby uniknąć niebezpieczeństwa porażenia elektrycznego. Warto również przygotować się na wszelkie ewentualności, aby instalacja przebiegła sprawnie i bezpiecznie.
Przygotowanie odpowiednich narzędzi i materiałów jest równie ważne. Do podłączenia gniazdka będziesz potrzebować kilku podstawowych narzędzi, takich jak izolowany śrubokręt, próbnik napięcia oraz szczypce. Dodatkowo, niezbędne będzie gniazdko podwójne oraz odpowiednia puszka instalacyjna. Posiadanie wszystkich potrzebnych elementów przed rozpoczęciem pracy pozwoli zaoszczędzić czas i zminimalizować ryzyko błędów.
Wyłączenie zasilania i sprawdzenie instalacji dla bezpieczeństwa
Aby zapewnić sobie bezpieczeństwo podczas pracy z instalacją elektryczną, pierwszym krokiem jest wyłączenie zasilania. Zrób to, wyjmując bezpieczniki lub wyłączając odpowiedni obwód w rozdzielnicy. Następnie, użyj próbników napięcia lub podłącz urządzenie, które nie uruchomi się, jeśli prąd jest wyłączony, aby upewnić się, że nie ma napięcia w gniazdku. Sprawdzenie stanu instalacji przed rozpoczęciem pracy jest kluczowe, aby uniknąć niebezpieczeństwa porażenia prądem.
Narzędzia i materiały potrzebne do instalacji gniazdka
Do podłączenia gniazdka elektrycznego podwójnego potrzebne będą następujące narzędzia i materiały: izolowany śrubokręt, który pozwala na bezpieczne dokręcanie śrub, próbnik napięcia do sprawdzania obecności prądu, oraz szczypce do obcinania i wyginania przewodów. Oprócz tego, nie zapomnij o gniazdku podwójnym oraz puszce instalacyjnej. Posiadanie tych elementów w zasięgu ręki ułatwi instalację i zwiększy bezpieczeństwo pracy.
| Narzędzie/ materiał | Opis |
|---|---|
| Izolowany śrubokręt | Umożliwia bezpieczne dokręcanie śrub w gniazdku. |
| Próbnik napięcia | Sprawdza, czy w gniazdku płynie prąd. |
| Szczypce | Do obcinania i wyginania przewodów elektrycznych. |
| Gniazdko podwójne | Podstawowy element instalacji, umożliwiający podłączenie dwóch urządzeń. |
| Puszka instalacyjna | Zapewnia miejsce do montażu gniazdka i ochrony przewodów. |
Krok po kroku: Jak podłączyć gniazdko elektryczne podwójne?

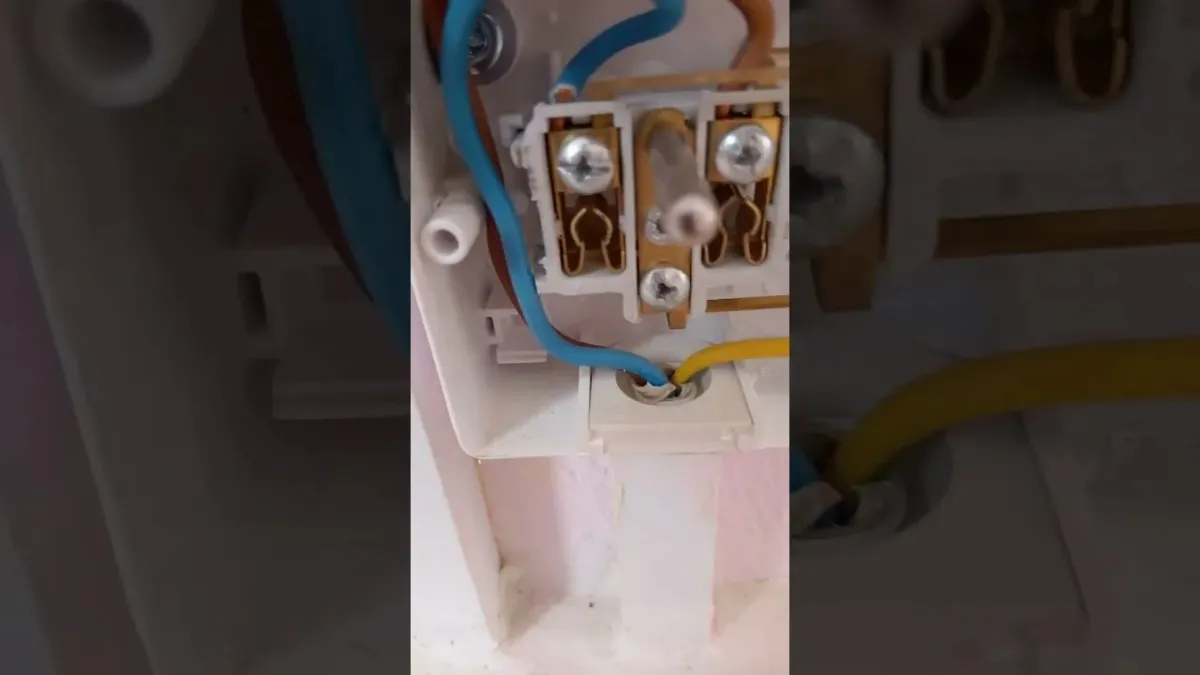

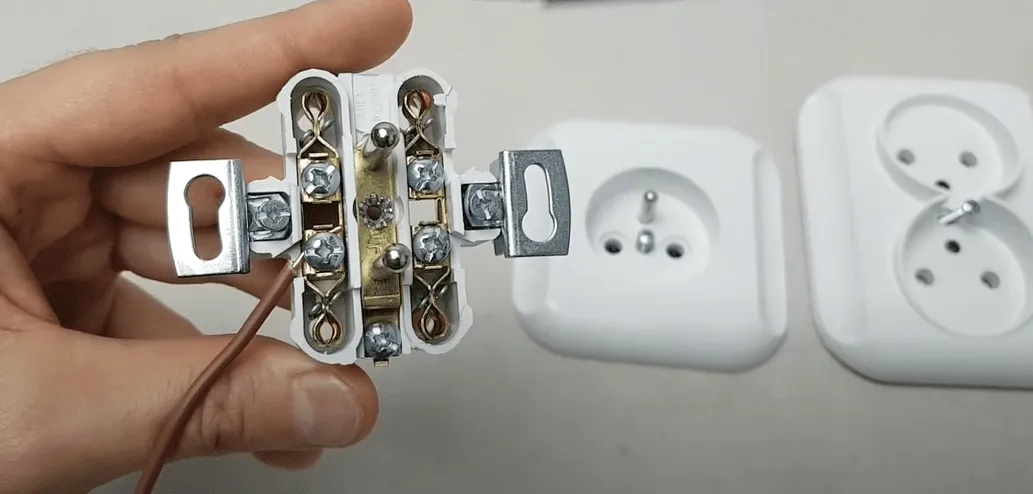

Podłączenie gniazdka elektrycznego podwójnego wymaga staranności i przestrzegania kilku kroków. Na początku należy zidentyfikować odpowiednie przewody. W standardowej instalacji elektrycznej znajdują się trzy przewody: fazowy (L), neutralny (N) oraz ochronny (PE). Przewód fazowy, zazwyczaj brązowy lub czarny, należy podłączyć do zacisku oznaczonego „L”. Przewód neutralny, który jest niebieski, łączy się z zaciskiem „N”, a przewód ochronny, żółto-zielony, do zacisku PE. W przypadku gniazdka z uziemieniem, należy również połączyć odpowiednie zaciski w drugim gnieździe, używając krótkiego odcinka przewodu (mostka).
Kiedy wszystkie przewody są już podłączone, czas na montaż gniazdka w puszce instalacyjnej. Delikatnie umieść gniazdko w puszce, upewniając się, że jest stabilne. Następnie przykręć je do ściany za pomocą śrub. Po zamontowaniu gniazdka, warto sprawdzić, czy wszystkie połączenia są prawidłowe i czy nie ma luźnych przewodów. Po upewnieniu się, że wszystko jest w porządku, można włączyć zasilanie i przetestować działanie gniazdka, używając próbników napięcia lub podłączając małe urządzenie elektryczne, aby upewnić się, że wszystko działa poprawnie.

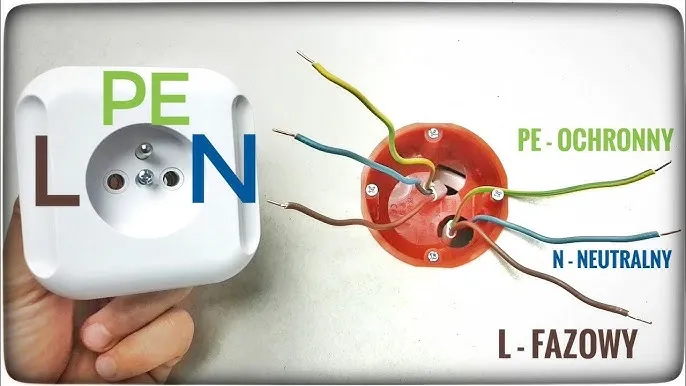

Prawidłowe podłączenie przewodów fazowego, neutralnego i ochronnego
Podczas podłączania przewodów do gniazdka elektrycznego podwójnego kluczowe jest zrozumienie, jak poprawnie je zidentyfikować i podłączyć. Przewód fazowy (L) jest zazwyczaj brązowy lub czarny i powinien być podłączony do zacisku oznaczonego „L” w pierwszym gnieździe. Przewód neutralny (N), który jest niebieski, łączy się z zaciskiem „N”. Ostatni przewód, ochronny (PE), jest żółto-zielony i należy go podłączyć do zacisku PE. W przypadku gniazdka bez uziemienia, wystarczy podłączyć tylko przewód fazowy i neutralny, a nie ochronny.
- Przewód fazowy (L) - brązowy lub czarny, podłączany do zacisku „L”.
- Przewód neutralny (N) - niebieski, podłączany do zacisku „N”.
- Przewód ochronny (PE) - żółto-zielony, podłączany do zacisku PE.
Montaż gniazdka w puszce instalacyjnej i testowanie
Po prawidłowym podłączeniu przewodów, czas na montaż gniazdka w puszce instalacyjnej. Delikatnie umieść gniazdko w puszce, upewniając się, że jest stabilne i dobrze osadzone. Następnie przykręć gniazdko do ściany za pomocą dostarczonych śrub, aby zapewnić jego bezpieczeństwo i unikać ruchów podczas użytkowania. Po zamontowaniu gniazdka, zamontuj ramkę i osłonę, co nadaje całości estetyczny wygląd oraz dodatkową ochronę.
Teraz przyszedł czas na testowanie funkcjonalności gniazdka. Przed włączeniem zasilania, jeszcze raz sprawdź, czy wszystkie przewody są dobrze podłączone i nie ma luźnych końcówek. Po upewnieniu się, że wszystko jest w porządku, włącz zasilanie i przetestuj gniazdko, używając próbników napięcia lub podłączając małe urządzenie elektryczne, takie jak lampka. Upewnij się, że urządzenie działa prawidłowo, co potwierdzi, że gniazdko zostało poprawnie zamontowane i podłączone.
Jak unikać pomyłek w podłączeniu przewodów elektrycznych
Podczas podłączania gniazdka elektrycznego podwójnego ważne jest, aby unikać najczęstszych błędów związanych z przewodami. Jednym z powszechnych problemów jest pomylenie przewodów fazowego i neutralnego, co może prowadzić do zwarcia lub uszkodzenia urządzeń. Kolejnym błędem jest niedokładne zaizolowanie połączeń, co zwiększa ryzyko porażenia prądem. Zbyt mocne dokręcanie śrub również może uszkodzić przewody, co prowadzi do ich uszkodzenia lub zwarcia. Ważne jest, aby przed włączeniem zasilania dokładnie sprawdzić wszystkie połączenia i upewnić się, że są one prawidłowo wykonane.
Problemy z uziemieniem i ich rozwiązania
Uziemienie jest kluczowym elementem bezpieczeństwa w instalacji elektrycznej. W przypadku braku uziemienia w gniazdku, istnieje ryzyko porażenia prądem, szczególnie przy podłączaniu urządzeń o dużym poborze mocy. Aby prawidłowo uziemić gniazdko, należy podłączyć przewód ochronny (PE) do odpowiedniego zacisku w gniazdku oraz do instalacji uziemiającej w budynku. W przypadku starych instalacji, które nie mają uziemienia, warto rozważyć skonsultowanie się z elektrykiem, aby dostosować instalację do aktualnych norm bezpieczeństwa. Upewnij się, że wszystkie połączenia są solidne i nie ma luźnych przewodów, co może prowadzić do problemów z uziemieniem.
Przepisy dotyczące samodzielnego podłączania gniazdek elektrycznych
W Polsce samodzielne podłączanie gniazdka elektrycznego podwójnego jest dozwolone, ale podlega określonym regulacjom prawnym. Osoby wykonujące takie prace muszą przestrzegać przepisów zawartych w normach PN-IEC oraz przepisów prawa budowlanego. Ważne jest, aby instalacje elektryczne były wykonane zgodnie z zasadami bezpieczeństwa, co zapewnia nie tylko funkcjonalność, ale również bezpieczeństwo użytkowników. W przypadku wątpliwości co do stanu instalacji lub jej przepisów, zawsze warto skonsultować się z wykwalifikowanym elektrykiem.
Co warto wiedzieć o lokalnych regulacjach i bezpieczeństwie
Podczas samodzielnego podłączania gniazdek elektrycznych, należy zwrócić szczególną uwagę na lokalne regulacje dotyczące bezpieczeństwa. Przede wszystkim, instalacje elektryczne muszą być wykonane zgodnie z obowiązującymi normami, takimi jak PN-EN 60364, które określają wymagania dotyczące projektowania i wykonawstwa instalacji elektrycznych. Ważne jest również, aby gniazdka były uziemione, co znacząco zwiększa bezpieczeństwo. Dodatkowo, należy pamiętać o regularnym przeglądzie instalacji elektrycznej, aby upewnić się, że nie występują żadne uszkodzenia lub nieprawidłowości, które mogłyby zagrażać bezpieczeństwu użytkowników.
Nowe technologie w instalacjach elektrycznych: przyszłość gniazdek
W obliczu rosnącej potrzeby efektywności energetycznej i bezpieczeństwa, nowe technologie w instalacjach elektrycznych stają się coraz bardziej popularne. Warto rozważyć zastosowanie gniazdek z wbudowanymi czujnikami ruchu lub inteligentnymi systemami zarządzania energią, które automatycznie dostosowują zużycie prądu w zależności od obecności osób w pomieszczeniu. Takie rozwiązania nie tylko zwiększają komfort użytkowania, ale również przyczyniają się do znacznych oszczędności energii.
Dodatkowo, warto zwrócić uwagę na gniazdka z funkcją USB, które eliminują potrzebę używania zewnętrznych ładowarek i pozwalają na bezpośrednie ładowanie urządzeń mobilnych. Takie innowacje w instalacjach elektrycznych nie tylko ułatwiają codzienne życie, ale również wpisują się w trend zrównoważonego rozwoju, co jest istotne w kontekście przyszłych przepisów dotyczących efektywności energetycznej. Warto być na bieżąco z nowinkami technologicznymi, aby dostosować swoje instalacje do zmieniających się potrzeb i standardów.
