Podłączenie różnicówki bez uziemienia jest technicznie możliwe, ale niesie ze sobą poważne zagrożenia bezpieczeństwa. To rozwiązanie nie zapewnia pełnej ochrony przed porażeniem prądem elektrycznym. Choć różnicówka nadal może wykrywać różnice w przepływie prądu, brak uziemienia znacząco ogranicza jej skuteczność.
W instalacji bez uziemienia prąd upływowy nie ma bezpiecznej drogi odpływu. Może to prowadzić do niebezpiecznych sytuacji, zwłaszcza podczas awarii. Nadmierny prąd może przepływać przez ciało człowieka lub uszkodzić podłączone urządzenia.
Kluczowe informacje:- Różnicówka bez uziemienia działa tylko częściowo skutecznie
- Brak uziemienia zwiększa ryzyko porażenia prądem
- Instalacja bez uziemienia może prowadzić do uszkodzenia sprzętu
- Zaleca się konsultację z elektrykiem przed wykonaniem takiej instalacji
- Lepszym rozwiązaniem jest zastosowanie prawidłowego uziemienia lub użycie urządzeń z podwójną izolacją
Bezpieczeństwo przy instalacji różnicówki bez uziemienia
Podłączenie różnicówki bez uziemienia to rozwiązanie, które niesie ze sobą poważne zagrożenia dla bezpieczeństwa użytkowników. Brak przewodu ochronnego znacząco ogranicza skuteczność ochrony przeciwporażeniowej. W przypadku awarii, prąd upływowy nie ma bezpiecznej drogi odpływu do ziemi.
Montaż różnicówki w instalacji dwuprzewodowej wymaga szczególnej ostrożności i znajomości potencjalnych zagrożeń. Nieprawidłowe wykonanie instalacji może prowadzić do uszkodzenia podłączonych urządzeń elektrycznych. Ryzyko porażenia prądem w takiej sytuacji jest znacznie wyższe niż w standardowej instalacji z uziemieniem.
Jakie zagrożenia niesie brak uziemienia?
Podczas instalacji różnicówki w starym domu bez przewodu ochronnego, występuje realne zagrożenie życia i zdrowia. W przypadku przebicia na obudowę, prąd może popłynąć przez ciało użytkownika. Uszkodzone urządzenia elektryczne mogą znajdować się pod napięciem, stwarzając śmiertelne niebezpieczeństwo. Nawet niewielki prąd upływowy może spowodować poważne konsekwencje zdrowotne.
- Porażenie prądem przy dotknięciu metalowej obudowy sprzętu
- Przebicie izolacji skutkujące pożarem instalacji
- Uszkodzenie elektroniki w podłączonych urządzeniach
- Nieprawidłowe działanie zabezpieczeń przeciwprzepięciowych
- Zakłócenia w pracy czułych urządzeń elektronicznych

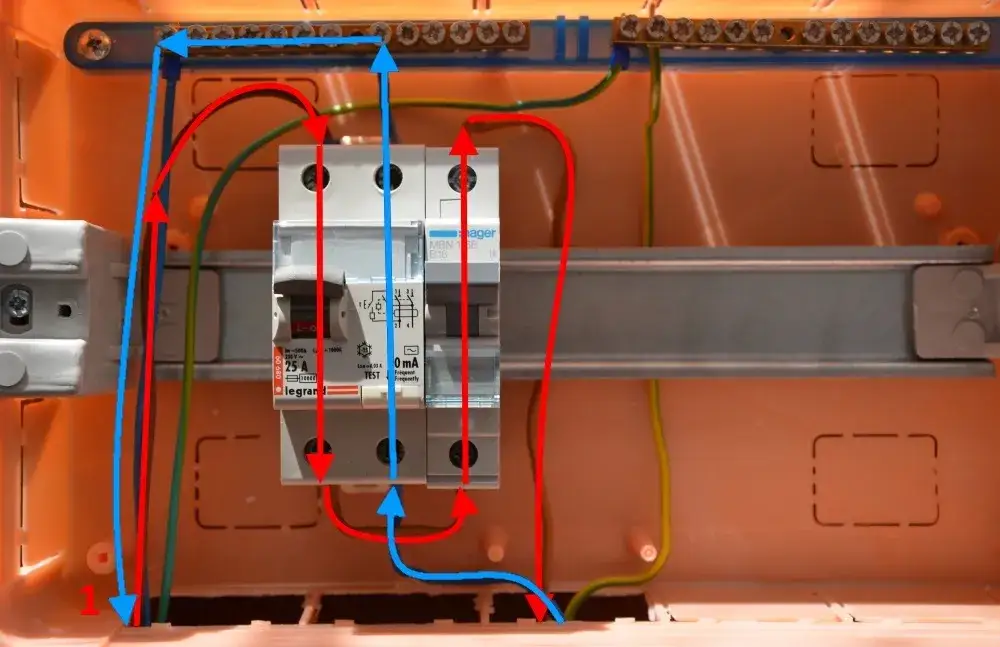

Prawidłowy montaż wyłącznika różnicowoprądowego
Podłączenie wyłącznika różnicowoprądowego bez uziemienia wymaga szczególnej uwagi przy rozmieszczeniu przewodów. Każdy przewód musi być podłączony do odpowiedniego zacisku zgodnie ze schematem producenta.
Różnicówka w instalacji bez PE powinna być zamontowana w rozdzielnicy na standardowej szynie TH35. Należy zachować odpowiednie odległości od innych elementów instalacji.
| Zacisk | Kolor przewodu | Funkcja | Przekrój |
| L (1) | Brązowy | Przewód fazowy wejście | 2.5mm² |
| N (2) | Niebieski | Przewód neutralny wejście | 2.5mm² |
| L' (3) | Czarny | Przewód fazowy wyjście | 2.5mm² |
| N' (4) | Niebieski | Przewód neutralny wyjście | 2.5mm² |
Niezbędne narzędzia i materiały
Do prawidłowego montażu różnicówki bez przewodu ochronnego potrzebne są specjalistyczne narzędzia i materiały. Ich odpowiedni dobór zapewni bezpieczną instalację.
- Wyłącznik różnicowoprądowy o odpowiednim prądzie znamionowym
- Wkrętaki izolowane płaski i krzyżakowy
- Szczypce do ściągania izolacji
- Miernik napięcia (próbnik)
- Multimetr z funkcją pomiaru rezystancji izolacji
- Przewody o odpowiednim przekroju
- Oznaczniki do przewodów
- Dokumentacja techniczna rozdzielnicy
Czytaj więcej: Jak podłączyć stycznik w instalacji elektrycznej: krok po kroku
Alternatywne rozwiązania dla braku uziemienia
W przypadku braku możliwości wykonania klasycznego uziemienia, istnieją alternatywne metody zabezpieczenia instalacji. Profesjonaliści często stosują uziemienie sztuczne lub wymuszone. Kluczowe jest zastosowanie dodatkowych zabezpieczeń przeciwporażeniowych.
Skutecznym rozwiązaniem jest stosowanie urządzeń z podwójną izolacją klasy II. Takie urządzenia nie wymagają uziemienia do zapewnienia bezpieczeństwa. Warto również rozważyć instalację wyłączników różnicowoprądowych o wyższej czułości.
Można także zastosować system separacji elektrycznej z transformatorem separacyjnym. Transformator separacyjny skutecznie izoluje odbiorniki od sieci zasilającej. To rozwiązanie sprawdza się szczególnie w pomieszczeniach o wysokim ryzyku porażenia.
Uziemienie wymuszone - skuteczne rozwiązanie?
Podłączenie różnicówki bez uziemienia można częściowo zabezpieczyć przez uziemienie wymuszone. Jest to rozwiązanie polegające na połączeniu przewodu ochronnego z przewodem neutralnym w określonym punkcie instalacji. Takie rozwiązanie wymaga jednak szczególnej ostrożności przy wykonaniu.
Skuteczność uziemienia wymuszonego zależy od wielu czynników technicznych. Kluczowa jest jakość połączenia przewodu neutralnego z punktem PEN transformatora. Należy pamiętać, że jest to rozwiązanie tymczasowe i nie zapewnia takiego poziomu bezpieczeństwa jak prawidłowe uziemienie.
Wymogi prawne dotyczące instalacji elektrycznej
Polskie prawo budowlane określa szczegółowe wymagania dotyczące instalacji elektrycznych w budynkach. Każda instalacja elektryczna musi spełniać normy bezpieczeństwa określone w rozporządzeniu Ministra Infrastruktury. Modernizacja starych instalacji powinna uwzględniać aktualne przepisy. Konieczne jest wykonanie pomiarów ochronnych po zakończeniu prac instalacyjnych.
Instalacja elektryczna bez uziemienia może być uznana za niezgodną z przepisami. W niektórych przypadkach konieczne jest uzyskanie odstępstwa od przepisów techniczno-budowlanych. Właściciel budynku ponosi odpowiedzialność za stan techniczny instalacji. Należy regularnie przeprowadzać przeglądy instalacji elektrycznej.
| Parametr | Wartość minimalna | Wartość maksymalna | Norma |
| Rezystancja izolacji | 0.5 MΩ | - | PN-HD 60364 |
| Prąd zadziałania RCD | - | 30 mA | PN-EN 61008 |
| Czas wyłączenia | - | 0.4 s | PN-HD 60364-4-41 |
Testowanie poprawności działania różnicówki
Regularne testowanie wyłącznika różnicowoprądowego jest kluczowe dla bezpieczeństwa. Przycisk testowy należy wciskać przynajmniej raz w miesiącu.
Test powinien być wykonywany przy włączonym zasilaniu instalacji. Prawidłowo działający wyłącznik powinien natychmiast zadziałać po wciśnięciu przycisku testowego.
W przypadku instalacji bez uziemienia, szczególnie ważne jest sprawdzanie poprawności działania zabezpieczeń. Testy należy wykonywać częściej niż w standardowej instalacji z uziemieniem.
Kiedy wezwać elektryka?
Natychmiastowa interwencja elektryka jest konieczna przy częstym wyłączaniu się różnicówki. Specjalista powinien sprawdzić instalację również wtedy, gdy przycisk testowy nie powoduje zadziałania wyłącznika. Wszelkie nieprawidłowości w działaniu zabezpieczeń wymagają profesjonalnej diagnozy.
Elektryk powinien być wezwany również przy planowanej rozbudowie instalacji. Podłączanie nowych urządzeń do instalacji bez uziemienia wymaga szczególnej wiedzy. Warto konsultować z fachowcem wszelkie modyfikacje w rozdzielnicy.
Bezpieczeństwo przede wszystkim - instalacja różnicówki w praktyce
Podłączenie różnicówki bez uziemienia jest możliwe technicznie, jednak niesie ze sobą poważne konsekwencje dla bezpieczeństwa użytkowników. Kluczowe jest zrozumienie, że brak przewodu ochronnego znacząco zmniejsza skuteczność ochrony przeciwporażeniowej.
Najlepszym rozwiązaniem jest modernizacja instalacji i wykonanie prawidłowego uziemienia. Jeśli nie jest to możliwe, warto rozważyć alternatywne metody ochrony, takie jak uziemienie wymuszone lub stosowanie urządzeń z podwójną izolacją.
Niezależnie od wybranego rozwiązania, regularne testy i konserwacja są kluczowe dla zachowania bezpieczeństwa. Przy jakichkolwiek wątpliwościach lub nieprawidłowościach w działaniu instalacji, należy niezwłocznie skonsultować się z wykwalifikowanym elektrykiem.
