Jak podłączyć stycznik w instalacji elektrycznej: krok po kroku

Jak podłączyć stycznik w instalacji elektrycznej: krok po kroku

Podłączanie stycznika to kluczowy proces w instalacjach elektrycznych. Wymaga on przestrzegania określonych zasad bezpieczeństwa i techniki. Dotyczy to zarówno styczników jednofazowych, jak i trójfazowych. Prawidłowe podłączenie ma zasadnicze znaczenie dla efektywnego działania i bezpieczeństwa całej instalacji. Proces ten obejmuje przygotowanie narzędzi, zachowanie środków ostrożności oraz właściwe połączenie obwodów głównych i sterujących.

Najważniejsze informacje:
  • Przed rozpoczęciem pracy należy wyłączyć zasilanie
  • Styczniki montuje się zazwyczaj na szynie DIN
  • W styczniku jednofazowym podłącza się przewód fazowy i neutralny
  • Stycznik trójfazowy wymaga podłączenia trzech przewodów fazowych
  • Cewka sterująca zawsze wymaga osobnego podłączenia
  • Istotne jest rozróżnienie między stykami głównymi a pomocniczymi
  • W razie wątpliwości, warto skonsultować się ze specjalistą

Niezbędne narzędzia i materiały do montażu stycznika

Do prawidłowego podłączenia stycznika potrzebne są odpowiednie narzędzia i materiały. Profesjonalne wyposażenie zapewnia bezpieczeństwo i efektywność pracy. Oto lista kluczowych elementów niezbędnych podczas montażu stycznika:

  • Śrubokręty płaskie i krzyżakowe
  • Szczypce płaskie i tnące
  • Miernik uniwersalny
  • Zaciskarka do końcówek kablowych
  • Przewody elektryczne o odpowiednim przekroju
  • Taśma izolacyjna

Właściwe przechowywanie narzędzi przedłuża ich żywotność. Regularnie czyść i konserwuj sprzęt, aby służył Ci długo i niezawodnie.

Zasady bezpieczeństwa podczas podłączania stycznika

Bezpieczeństwo to priorytet przy instalacji stycznika elektrycznego. Niewłaściwe postępowanie może prowadzić do porażenia prądem lub pożaru. Zawsze pracuj na wyłączonym obwodzie i używaj narzędzi z izolacją. Upewnij się, że masz odpowiednie kwalifikacje do wykonywania prac elektrycznych.

UWAGA: Podłączenie stycznika wymaga posiadania uprawnień elektrycznych. Jeśli nie masz odpowiednich kwalifikacji, skorzystaj z usług profesjonalnego elektryka.

Podczas pracy używaj rękawic elektroizolacyjnych i okularów ochronnych. Te środki ochrony osobistej mogą uratować Twoje zdrowie w razie nieprzewidzianych sytuacji.

Czytaj więcej: Rozdzielnica Zewnętrzna: Kluczowy Element Bezpiecznej Instalacji

Montaż stycznika na szynie DIN

Przed rozpoczęciem montażu stycznika, oczyść miejsce pracy i przygotuj szynę DIN. Upewnij się, że powierzchnia jest sucha i wolna od zanieczyszczeń. Sprawdź, czy szyna jest solidnie przymocowana do podłoża.

Aby zamontować stycznik, wykonaj następujące kroki:

  1. Ustaw stycznik równolegle do szyny DIN.
  2. Zahacz górną część stycznika o krawędź szyny.
  3. Dociśnij dolną część stycznika, aż usłyszysz charakterystyczne kliknięcie.
  4. Delikatnie pociągnij stycznik, aby sprawdzić, czy jest dobrze zamocowany.

Po zamontowaniu, sprawdź stabilność mocowania. Stycznik nie powinien się przesuwać ani kołysać na szynie.

Prawidłowe rozmieszczenie stycznika w rozdzielnicy

Odpowiednie rozmieszczenie stycznika w rozdzielnicy jest kluczowe dla jego prawidłowego działania. Zapewnij wystarczającą przestrzeń wokół urządzenia, aby umożliwić swobodny dostęp podczas konserwacji. Pamiętaj o zachowaniu odstępów od innych elementów instalacji.

Dobra wentylacja rozdzielnicy zapobiega przegrzewaniu się stycznika. Upewnij się, że przepływ powietrza nie jest ograniczony.

Element Minimalna odległość
Od ściany bocznej 50 mm
Od innych urządzeń 30 mm
Od górnej krawędzi rozdzielnicy 100 mm

Podłączenie obwodu głównego stycznika

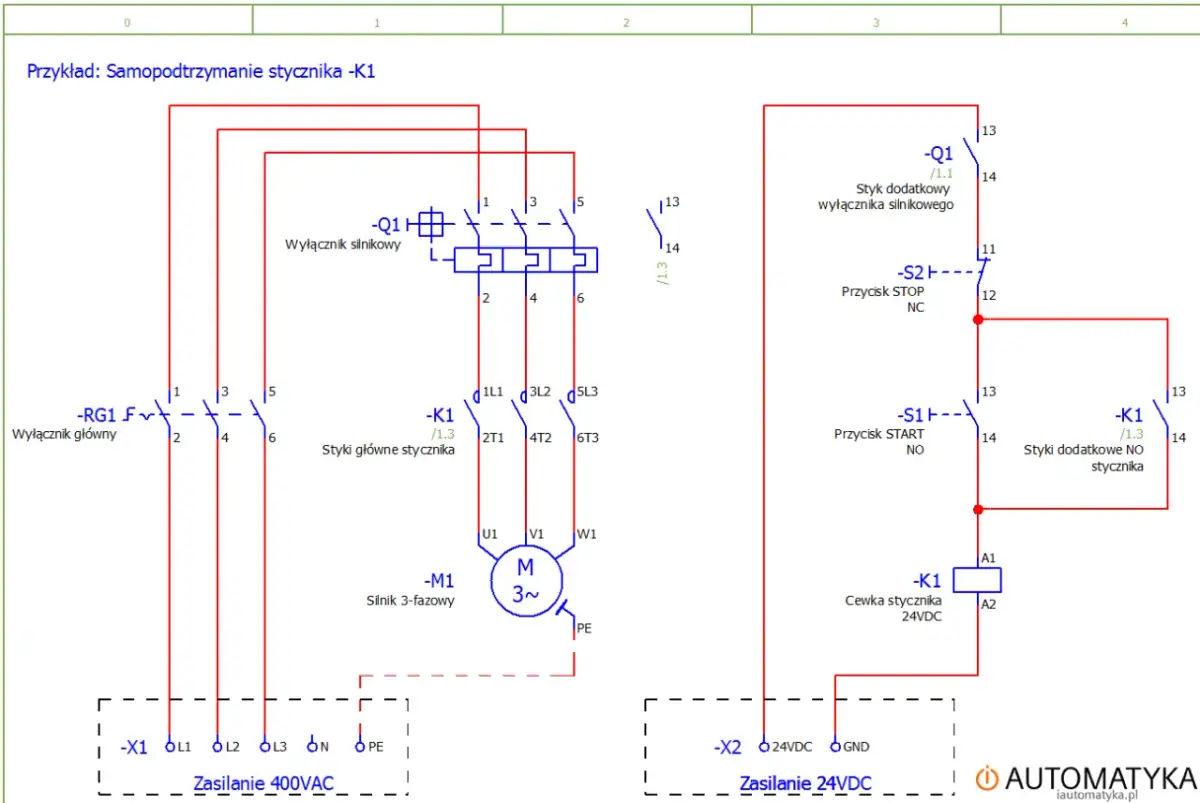

Zdjęcie Jak podłączyć stycznik w instalacji elektrycznej: krok po kroku

Podłączenie stycznika wymaga precyzji i znajomości schematu. Zacznij od zidentyfikowania zacisków głównych stycznika. Zwykle są one oznaczone jako L1, L2, L3 (dla faz) oraz T1, T2, T3 (dla odbiornika). Upewnij się, że przewody mają odpowiedni przekrój, dostosowany do obciążenia.

Oto kluczowe kroki podłączenia stycznika:

  1. Odizoluj końcówki przewodów na odpowiednią długość.
  2. Podłącz przewody fazowe do zacisków L1, L2, L3.
  3. Podłącz przewody odbiornika do zacisków T1, T2, T3.
  4. Dokręć śruby zacisków z odpowiednią siłą.

Po podłączeniu, delikatnie pociągnij każdy przewód, aby sprawdzić solidność połączenia. Upewnij się, że żadne luźne żyły nie wystają poza zaciski.

Oznaczenia zacisków stycznika

Znajomość oznaczeń zacisków jest kluczowa dla prawidłowego podłączenia stycznika. System oznaczeń jest standardowy i ułatwia identyfikację poszczególnych punktów przyłączeniowych. Główne zaciski stycznika oznaczone są cyframi, podczas gdy zaciski pomocnicze kombinacją cyfr i liter.

Oznaczenie Opis
L1, L2, L3 Zaciski wejściowe (linie zasilające)
T1, T2, T3 Zaciski wyjściowe (do odbiornika)
A1, A2 Zaciski cewki sterującej
13, 14 Styk pomocniczy zwierny (NO)
21, 22 Styk pomocniczy rozwierny (NC)

Zawsze weryfikuj oznaczenia z dokumentacją techniczną stycznika. Producenci mogą stosować nieznacznie różniące się systemy oznaczeń.

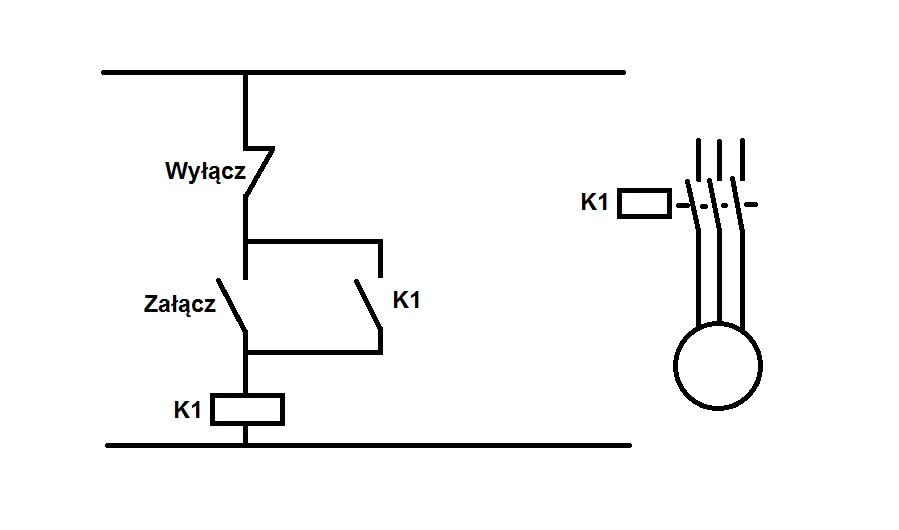

Podłączenie cewki sterującej

Cewka sterująca jest sercem stycznika, odpowiedzialnym za jego działanie. Jej zadaniem jest wytworzenie pola magnetycznego, które przyciąga zworkę i zamyka styki główne. Prawidłowe podłączenie cewki stycznika jest kluczowe dla niezawodnego działania całego urządzenia.

Aby podłączyć cewkę stycznika, zlokalizuj zaciski oznaczone A1 i A2. Podłącz przewód fazowy do zacisku A1, a przewód neutralny (lub drugą fazę w układach bez neutralnego) do A2. Upewnij się, że napięcie sterowania odpowiada specyfikacji cewki.

Po podłączeniu, sprawdź działanie cewki, załączając na chwilę napięcie sterujące. Powinieneś usłyszeć charakterystyczne kliknięcie, świadczące o zadziałaniu stycznika.

Różnice w podłączaniu stycznika jedno- i trójfazowego

Podłączenie stycznika jednofazowego różni się od trójfazowego głównie liczbą przewodów roboczych. W styczniku jednofazowym mamy do czynienia z jednym przewodem fazowym i neutralnym, podczas gdy w trójfazowym - z trzema przewodami fazowymi. Stycznik jednofazowy ma zwykle dwa główne zaciski robocze, trójfazowy - sześć.

Wybór odpowiedniego typu stycznika zależy od rodzaju zasilania i odbiornika. Do obwodów jednofazowych stosuj styczniki jednofazowe, do trójfazowych - trójfazowe. Upewnij się, że parametry stycznika odpowiadają charakterystyce obciążenia.

Montaż stycznika trójfazowego wymaga szczególnej uwagi przy zachowaniu kolejności faz. Nieprawidłowe podłączenie może prowadzić do niepożądanego kierunku obrotów silnika trójfazowego.

Typowe błędy przy podłączaniu stycznika

Niewłaściwe podłączenie stycznika może prowadzić do poważnych konsekwencji, takich jak uszkodzenie urządzenia, pożar czy porażenie prądem. Często popełniane błędy to zamiana przewodów fazowych z neutralnym, niedokręcenie śrub zacisków czy podłączenie cewki do niewłaściwego napięcia. Każdy z tych błędów może skutkować nieprawidłowym działaniem lub awarią instalacji.

Aby zweryfikować poprawność podłączenia, wykonaj pomiary ciągłości obwodów i rezystancji izolacji. Sprawdź także, czy nie ma zwarć między poszczególnymi torami prądowymi.

W przypadku wykrycia nieprawidłowości, natychmiast odłącz zasilanie i skoryguj błędy. Jeśli nie jesteś pewien, jak rozwiązać problem, skonsultuj się z doświadczonym elektrykiem.

Kontrola końcowa i uruchomienie stycznika

Przed uruchomieniem stycznika przeprowadź dokładną kontrolę. Sprawdź jeszcze raz wszystkie połączenia, upewniając się, że są solidne i zgodne ze schematem. Skontroluj izolację przewodów i upewnij się, że nie ma żadnych luźnych elementów w rozdzielnicy.

Pierwsze uruchomienie wykonuj bez obciążenia. Włącz zasilanie i obserwuj pracę stycznika. Zwróć uwagę na ewentualne nietypowe dźwięki lub wibracje. Jeśli wszystko działa prawidłowo, możesz przystąpić do podłączenia obciążenia.

Pamiętaj o regularnej konserwacji stycznika. Okresowo sprawdzaj stan styków i dokręcenie połączeń. Czysty i dobrze utrzymany stycznik będzie służył niezawodnie przez długi czas.

Klucz do bezpiecznej i skutecznej instalacji stycznika

Podłączenie stycznika to zadanie wymagające precyzji i wiedzy technicznej. Prawidłowy montaż stycznika zaczyna się od odpowiedniego przygotowania narzędzi i miejsca pracy, a kończy na dokładnej kontroli wszystkich połączeń. Bezpieczeństwo jest priorytetem - zawsze pracuj na wyłączonym obwodzie i stosuj środki ochrony osobistej.

Pamiętaj o różnicach między stycznikami jedno- i trójfazowymi. Właściwe rozmieszczenie w rozdzielnicy, poprawne podłączenie obwodu głównego i cewki sterującej to kluczowe etapy instalacji. Unikaj typowych błędów, takich jak nieprawidłowe dokręcenie zacisków czy niewłaściwe napięcie sterowania.

Regularna konserwacja i kontrola to gwarancja długotrwałej i bezawaryjnej pracy stycznika. Pamiętaj, że w razie wątpliwości zawsze warto skonsultować się z profesjonalnym elektrykiem. Prawidłowa instalacja stycznika elektrycznego to podstawa bezpiecznej i efektywnej pracy całej instalacji.
