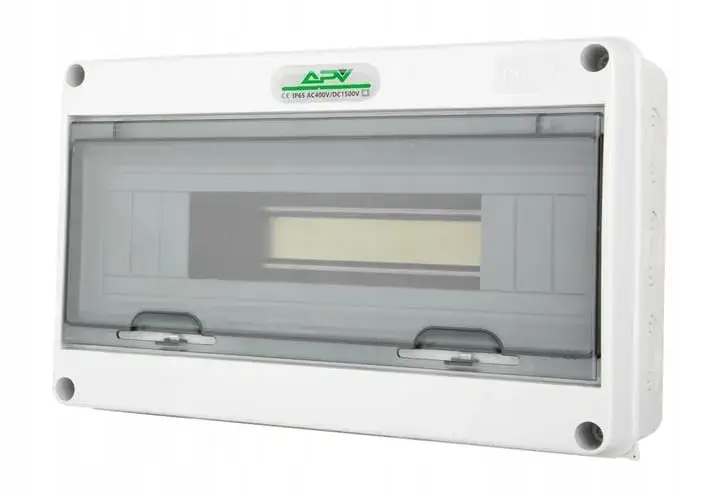

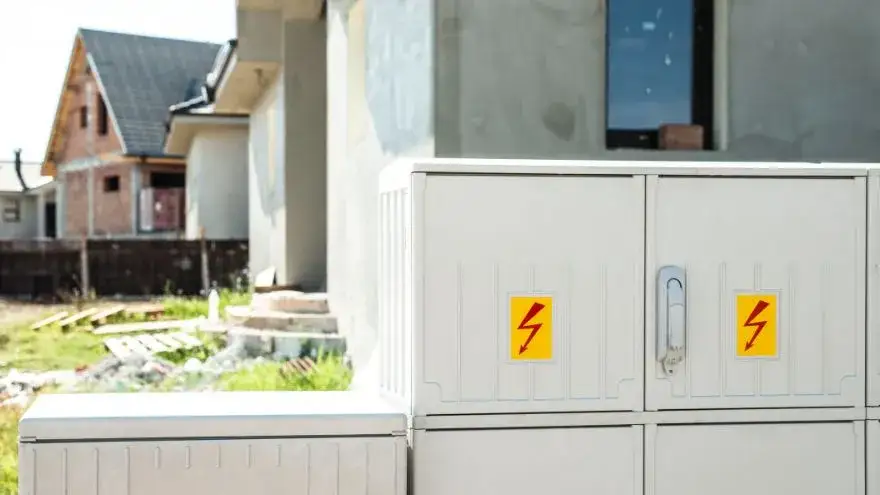

Rozdzielnica zewnętrzna to nie tylko skrzynka z bezpiecznikami - to serce każdej instalacji elektrycznej w budynku. Zapewnia ona bezpieczną dystrybucję energii, chroni przed przeciążeniami i zwarciami, a także umożliwia sprawne zarządzanie obwodami. W tym artykule przyjrzymy się bliżej temu kluczowemu elementowi, poznając jego funkcje, rodzaje oraz zasady bezpiecznej instalacji i użytkowania. Niezależnie od tego, czy jesteś właścicielem domu, elektrykiem czy po prostu ciekawym tematem, dowiesz się, dlaczego rozdzielnica zewnętrzna jest tak istotna dla bezpieczeństwa i niezawodności Twojej instalacji elektrycznej.
Kluczowe wnioski:- Rozdzielnica zewnętrzna pełni rolę centralnego punktu dystrybucji energii elektrycznej, zapewniając bezpieczeństwo i efektywność instalacji.
- Właściwy dobór i instalacja rozdzielnicy zewnętrznej są kluczowe dla ochrony przed przeciążeniami i zwarciami w sieci elektrycznej.
- Regularne przeglądy i konserwacja rozdzielnicy zewnętrznej gwarantują długotrwałe i bezawaryjne działanie całej instalacji elektrycznej.
Rodzaje rozdzielnic zewnętrznych: wybór odpowiedniego typu
Wybór odpowiedniego typu rozdzielnicy zewnętrznej to kluczowy etap w projektowaniu bezpiecznej instalacji elektrycznej. Na rynku dostępnych jest wiele rodzajów rozdzielnic, różniących się wielkością, stopniem ochrony IP oraz materiałem wykonania. Najpopularniejsze są rozdzielnice metalowe i z tworzywa sztucznego, każda z nich ma swoje zalety i zastosowania.
Rozdzielnice metalowe są bardziej wytrzymałe i odporne na uszkodzenia mechaniczne, co czyni je idealnymi do instalacji w miejscach narażonych na uderzenia lub wandalizm. Z kolei rozdzielnice elektryczne zewnętrzne z tworzywa sztucznego są lżejsze, łatwiejsze w montażu i bardziej odporne na korozję, co sprawdza się w wilgotnych środowiskach. Wybierając typ rozdzielnicy, należy również uwzględnić wymagany stopień ochrony IP.
Stopień ochrony IP określa odporność rozdzielnicy na pył i wodę. Dla instalacji zewnętrznych zaleca się minimum IP54, a w przypadku bardziej wymagających warunków nawet IP65 lub IP66. Pamiętaj, że projekt rozdzielnicy elektrycznej powinien uwzględniać nie tylko bieżące potrzeby, ale również możliwość przyszłej rozbudowy instalacji.
Rozdzielnice modułowe vs. skrzynkowe
Wśród różnych typów rozdzielnic warto zwrócić uwagę na dwie główne kategorie: modułowe i skrzynkowe. Rozdzielnice modułowe składają się z szyny DIN, na której montuje się aparaturę modułową, taką jak wyłączniki nadprądowe czy różnicowoprądowe. Są one elastyczne i łatwe w rozbudowie, co sprawia, że są popularne w instalacjach domowych i małych obiektach komercyjnych.
Z kolei rozdzielnice skrzynkowe mają bardziej zwartą konstrukcję i często są stosowane w większych instalacjach przemysłowych. Oferują one lepszą ochronę przed czynnikami zewnętrznymi i mogą pomieścić aparaturę o większych gabarytach. Wybór między tymi typami zależy od specyfiki projektu i przewidywanych obciążeń elektrycznych.
Kluczowe komponenty rozdzielnicy zewnętrznej
Rozdzielnica zewnętrzna to złożony system, składający się z wielu istotnych elementów. Sercem rozdzielnicy jest główny wyłącznik prądu, który umożliwia szybkie odcięcie zasilania w sytuacji awaryjnej. Kolejnym kluczowym komponentem są zabezpieczenia nadprądowe, chroniące instalację przed przeciążeniem i zwarciem. W nowoczesnych rozdzielnicach nie może zabraknąć również wyłączników różnicowoprądowych, zapewniających ochronę przed porażeniem.
Ważnym elementem jest również szyna wyrównawcza, która łączy wszystkie elementy przewodzące rozdzielnicy i zapewnia równomierny rozkład potencjałów. Nie można zapomnieć o odpowiednim zamku do rozdzielni elektrycznej, który zabezpiecza wnętrze przed dostępem osób nieupoważnionych. W zależności od potrzeb, rozdzielnica może być wyposażona w liczniki energii, przekaźniki czy urządzenia do zdalnego sterowania.
Nowoczesne rozdzielnice coraz częściej zawierają również elementy automatyki budynkowej, takie jak sterowniki PLC czy moduły komunikacyjne. Te zaawansowane komponenty umożliwiają integrację rozdzielnicy z systemami zarządzania budynkiem, co przekłada się na zwiększenie efektywności energetycznej i komfortu użytkowania. Pamiętaj, że właściwy dobór komponentów jest kluczowy dla bezpieczeństwa i niezawodności całej instalacji.
Systemy monitoringu i diagnostyki
Współczesne rozdzielnice elektryczne zewnętrzne często wyposażone są w zaawansowane systemy monitoringu i diagnostyki. Te inteligentne rozwiązania pozwalają na bieżąco śledzić parametry pracy instalacji, takie jak napięcie, natężenie prądu czy temperatura poszczególnych elementów. Dzięki temu możliwe jest wczesne wykrycie potencjalnych problemów i zapobieganie awariom.
Systemy te często wykorzystują technologie IoT (Internet of Things), umożliwiając zdalne monitorowanie i zarządzanie rozdzielnicą. Administratorzy mogą otrzymywać powiadomienia o nieprawidłowościach bezpośrednio na swoje smartfony lub komputery, co znacząco skraca czas reakcji w sytuacjach awaryjnych. To kolejny krok w kierunku zwiększenia niezawodności i bezpieczeństwa instalacji elektrycznych.
Czytaj więcej: Instalacja Odgromowa: Jakie Są Realne Koszty Zabezpieczenia?
Normy i przepisy dotyczące rozdzielnic zewnętrznych
Projektowanie i instalacja rozdzielnic zewnętrznych podlegają ścisłym normom i przepisom, które mają na celu zapewnienie bezpieczeństwa użytkowania i niezawodności działania. Podstawowym dokumentem regulującym te kwestie w Polsce jest norma PN-EN 61439, która określa wymagania dotyczące konstrukcji, parametrów elektrycznych i mechanicznych rozdzielnic. Zgodność z tą normą jest kluczowa dla legalności i bezpieczeństwa instalacji.
Ważnym aspektem jest również stopień ochrony IP, który musi być dostosowany do warunków środowiskowych, w jakich rozdzielnica będzie pracować. Dla instalacji zewnętrznych wymagany jest minimum IP54, a często nawet wyższy. Projekt rozdzielnicy elektrycznej musi uwzględniać także wymagania dotyczące ochrony przeciwpożarowej, co regulują odpowiednie przepisy przeciwpożarowe.
Nie można zapomnieć o przepisach dotyczących bezpieczeństwa pracy przy urządzeniach elektrycznych. Rozdzielnica musi być wyposażona w odpowiednie oznaczenia ostrzegawcze, a dostęp do jej wnętrza powinien być możliwy tylko dla osób z odpowiednimi uprawnieniami. Warto pamiętać, że regulacje prawne w tym zakresie mogą się zmieniać, dlatego ważne jest śledzenie aktualnych przepisów i norm.
Certyfikacja i dokumentacja rozdzielnic
Istotnym aspektem związanym z normami i przepisami jest kwestia certyfikacji rozdzielnic. Każda rozdzielnica zewnętrzna powinna posiadać deklarację zgodności z odpowiednimi normami, wydaną przez producenta. W przypadku rozdzielnic budowanych na zamówienie, konieczne jest przeprowadzenie odpowiednich testów i badań, potwierdzających spełnienie wymagań norm.
Ważna jest również właściwa dokumentacja techniczna rozdzielnicy. Powinna ona zawierać schemat elektryczny, specyfikację zastosowanych komponentów, wyniki testów oraz instrukcję obsługi i konserwacji. Dokumentacja ta jest nie tylko wymagana przez przepisy, ale stanowi również nieocenione źródło informacji dla instalatorów i serwisantów w przyszłości.
Pamiętaj, że zgodność z normami i przepisami to nie tylko formalność, ale przede wszystkim gwarancja bezpieczeństwa i niezawodności Twojej instalacji elektrycznej.
Proces instalacji rozdzielnicy zewnętrznej krok po kroku
Instalacja rozdzielnicy zewnętrznej to zadanie, które wymaga precyzji i znajomości przepisów. Pierwszym krokiem jest wybór odpowiedniego miejsca - powinno być ono łatwo dostępne, ale jednocześnie chronione przed bezpośrednim działaniem czynników atmosferycznych. Następnie należy przygotować podłoże, które musi być stabilne i wypoziomowane. Pamiętaj, że solidne zamocowanie to podstawa bezpieczeństwa.
Kolejnym etapem jest montaż samej rozdzielnicy. Upewnij się, że wszystkie przepusty kablowe są szczelne, a zamek do rozdzielni elektrycznej działa prawidłowo. Po zamocowaniu skrzynki, przychodzi czas na podłączenie kabli zasilających i odpływowych. Wszystkie połączenia muszą być wykonane starannie, z użyciem odpowiednich końcówek i zacisków. Na koniec przeprowadź testy i pomiary, które potwierdzą poprawność instalacji.
Dobór odpowiednich narzędzi i materiałów
Przed przystąpieniem do instalacji rozdzielnicy zewnętrznej, kluczowe jest zgromadzenie odpowiednich narzędzi i materiałów. Potrzebujesz m.in. wiertarki, poziomicy, miernika elektrycznego, wkrętaków i kluczy. Nie zapomnij o środkach ochrony osobistej, takich jak rękawice izolacyjne czy okulary ochronne. Właściwe przygotowanie znacząco usprawni proces instalacji i zwiększy bezpieczeństwo pracy.
Pamiętaj, że instalacja rozdzielnicy to nie jest zadanie dla amatora. Jeśli nie masz odpowiednich kwalifikacji, zawsze wezwij wykwalifikowanego elektryka.
Konserwacja i przeglądy rozdzielnic zewnętrznych
Regularna konserwacja rozdzielnic elektrycznych zewnętrznych jest kluczowa dla zapewnienia ich długotrwałej i bezawaryjnej pracy. Podstawowym zadaniem jest utrzymanie czystości - kurz i wilgoć mogą prowadzić do zwarć i awarii. Okresowo należy sprawdzać szczelność obudowy, stan połączeń elektrycznych oraz działanie wszystkich elementów zabezpieczających. Warto również kontrolować temperaturę pracy poszczególnych komponentów, gdyż przegrzewanie się może świadczyć o problemach.
Przeglądy powinny być przeprowadzane zgodnie z harmonogramem określonym przez producenta, ale nie rzadziej niż raz w roku. W trakcie przeglądu należy zwrócić szczególną uwagę na stan izolacji, poprawność działania wyłączników oraz brak śladów korozji. Wszelkie nieprawidłowości powinny być niezwłocznie usuwane. Pamiętaj, że systematyczna konserwacja to nie tylko wymóg prawny, ale przede wszystkim gwarancja bezpieczeństwa i niezawodności instalacji.
Dokumentacja przeglądów i napraw
Prowadzenie szczegółowej dokumentacji wszystkich przeglądów i napraw rozdzielnicy zewnętrznej jest niezbędne z wielu powodów. Po pierwsze, pozwala na śledzenie historii urządzenia i identyfikację powtarzających się problemów. Po drugie, jest często wymagane przez ubezpieczycieli i instytucje kontrolne. Dokumentacja powinna zawierać daty przeglądów, opis wykonanych czynności, wyniki pomiarów oraz informacje o ewentualnych wymianach części.
Bezpieczeństwo użytkowania rozdzielnicy zewnętrznej
Bezpieczeństwo użytkowania rozdzielnicy zewnętrznej to priorytet, który powinien przyświecać każdemu etapowi jej eksploatacji. Podstawową zasadą jest ograniczenie dostępu do wnętrza rozdzielnicy wyłącznie dla osób z odpowiednimi uprawnieniami. Dlatego tak ważne jest stosowanie solidnych zamków i regularnie kontrolowanie ich stanu. Warto również rozważyć instalację systemu monitoringu, który dodatkowo zabezpieczy rozdzielnicę przed niepowołanym dostępem.
Kolejnym aspektem bezpieczeństwa jest odpowiednie oznakowanie. Na obudowie powinny znajdować się czytelne ostrzeżenia o wysokim napięciu oraz instrukcje postępowania w sytuacji awaryjnej. Warto również umieścić informacje kontaktowe do osób odpowiedzialnych za obsługę instalacji. Pamiętaj, że nawet najlepiej zaprojektowana rozdzielnica zewnętrzna wymaga świadomego i odpowiedzialnego użytkowania.
| Element bezpieczeństwa | Funkcja | Częstotliwość kontroli |
| Zamek do rozdzielni | Ochrona przed nieautoryzowanym dostępem | Co miesiąc |
| Oznakowanie ostrzegawcze | Informacja o zagrożeniu | Co 6 miesięcy |
| Wyłącznik różnicowoprądowy | Ochrona przed porażeniem | Co 3 miesiące |
Rozdzielnica zewnętrzna a ochrona przeciwprzepięciowa
Ochrona przeciwprzepięciowa to kluczowy aspekt bezpieczeństwa każdej instalacji elektrycznej, a rozdzielnica zewnętrzna odgrywa w niej pierwszoplanową rolę. Przepięcia, czy to pochodzenia atmosferycznego, czy sieciowego, mogą w mgnieniu oka zniszczyć kosztowne urządzenia elektryczne i elektroniczne. Dlatego projekt rozdzielnicy elektrycznej powinien zawsze uwzględniać odpowiednie zabezpieczenia przeciwprzepięciowe.
Standardowo stosuje się wielostopniowy system ochrony, składający się z ograniczników przepięć klasy I, II i III. Ograniczniki klasy I montuje się na wejściu instalacji, w głównej rozdzielnicy, aby chronić przed bezpośrednimi uderzeniami pioruna. Kolejne stopnie ochrony umieszcza się w podrozdzielnicach i gniazdkach, zapewniając kompleksową ochronę. Pamiętaj, że skuteczna ochrona przeciwprzepięciowa to nie tylko bezpieczeństwo, ale również oszczędność w dłuższej perspektywie.
Integracja rozdzielnicy z systemami smart home
W erze inteligentnych domów, rozdzielnice elektryczne zewnętrzne coraz częściej stają się centralnym punktem zarządzania energią. Integracja rozdzielnicy z systemami smart home otwiera nowe możliwości w zakresie monitorowania zużycia energii, optymalizacji kosztów oraz zwiększenia komfortu życia. Nowoczesne rozwiązania pozwalają na zdalne sterowanie obwodami, programowanie harmonogramów pracy urządzeń czy automatyczne reagowanie na zmiany w poborze energii.
Kluczowym elementem takiej integracji są inteligentne liczniki energii oraz moduły komunikacyjne, które umożliwiają wymianę danych między rozdzielnicą a systemem zarządzania budynkiem. Dzięki temu użytkownik może na bieżąco śledzić zużycie energii, identyfikować "pożeraczy prądu" i podejmować świadome decyzje dotyczące eksploatacji instalacji. Pamiętaj jednak, że integracja z systemami smart home wymaga odpowiedniego zabezpieczenia przed cyberatakami.
Trendy i innowacje w rozdzielnicach zewnętrznych
Rynek rozdzielnic zewnętrznych nieustannie się rozwija, a najnowsze trendy skupiają się na zwiększeniu efektywności energetycznej i inteligencji urządzeń. Coraz popularniejsze stają się rozdzielnice wyposażone w systemy automatycznego zarządzania energią, które potrafią dynamicznie reagować na zmiany obciążenia i optymalizować pracę całej instalacji. Innowacyjne rozwiązania obejmują również materiały o zwiększonej odporności na czynniki atmosferyczne i promieniowanie UV, co przekłada się na dłuższą żywotność urządzeń.
Kolejnym istotnym trendem jest miniaturyzacja komponentów przy jednoczesnym zwiększeniu ich możliwości. Pozwala to na projektowanie bardziej kompaktowych rozdzielnic, co jest szczególnie ważne w przypadku ograniczonej przestrzeni montażowej. Nie można też pominąć rosnącej roli odnawialnych źródeł energii - nowoczesne rozdzielnice zewnętrzne coraz częściej są przystosowane do współpracy z instalacjami fotowoltaicznymi czy małymi elektrowniami wiatrowymi.
Przyszłość rozdzielnic: sztuczna inteligencja i uczenie maszynowe
Przyszłość rozdzielnic elektrycznych zewnętrznych rysuje się niezwykle interesująco. Coraz częściej mówi się o wykorzystaniu sztucznej inteligencji i algorytmów uczenia maszynowego do optymalizacji pracy instalacji elektrycznych. Takie rozwiązania mogłyby przewidywać awarie, automatycznie dostosowywać parametry pracy do zmieniających się warunków i jeszcze efektywniej zarządzać energią. To kolejny krok w kierunku tworzenia prawdziwie inteligentnych i samowystarczalnych systemów elektrycznych.
Podsumowanie
Rozdzielnica zewnętrzna stanowi kluczowy element bezpiecznej instalacji elektrycznej. Jej prawidłowy dobór, instalacja i konserwacja są niezbędne dla zapewnienia niezawodnego działania całego systemu elektrycznego. Ważne jest, aby uwzględnić odpowiedni stopień ochrony IP, zabezpieczenia przeciwprzepięciowe oraz możliwość integracji z nowoczesnymi systemami zarządzania energią.
Należy pamiętać o regularnych przeglądach i konserwacji rozdzielnicy zewnętrznej, które gwarantują jej długotrwałą i bezawaryjną pracę. Warto również śledzić najnowsze trendy i innowacje w dziedzinie rozdzielnic, takie jak inteligentne systemy zarządzania energią czy rozwiązania oparte na sztucznej inteligencji, które mogą znacząco zwiększyć efektywność energetyczną instalacji.
