Łącznik krzywkowy lewo-prawo (L-0-P) to kluczowy element instalacji elektrycznej umożliwiający zmianę kierunku obrotów silnika. Prawidłowe podłączenie łącznika jest niezbędne dla bezpiecznej i efektywnej pracy urządzenia. Instalacja wymaga odpowiedniego przygotowania narzędzi oraz znajomości podstawowych zasad elektrycznych.
Proces podłączenia obejmuje kilka istotnych etapów, od identyfikacji zacisków po końcowe testy. Bezpieczeństwo podczas montażu jest priorytetem. Dokładne przestrzeganie procedur montażowych zapewnia niezawodne działanie systemu.
Najważniejsze informacje:
- Łącznik krzywkowy wymaga precyzyjnego podłączenia przewodów fazowych i silnikowych
- Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie
- Prawidłowa kolejność faz jest kluczowa dla działania silnika
- Montaż wymaga podstawowych narzędzi elektrycznych
- Każde połączenie musi być solidne i zabezpieczone
- Konieczna jest weryfikacja zgodności z dokumentacją techniczną
- Po instalacji wymagane jest przeprowadzenie testów działania
Do czego służy łącznik krzywkowy lewo prawo
Łącznik krzywkowy lewo prawo to specjalistyczne urządzenie elektryczne, które umożliwia zmianę kierunku obrotów silnika trójfazowego. Jest to niezbędny element instalacji wszędzie tam, gdzie wymagana jest kontrola nad kierunkiem pracy silnika.
Montaż łącznika krzywkowego pozwala na bezpieczne przełączanie między obrotami w lewo i prawo, z pozycją neutralną pośrodku. System ten znajduje szerokie zastosowanie w maszynach przemysłowych, bramach automatycznych czy windach.
Niezbędne narzędzia i materiały do montażu
Przed rozpoczęciem instalacji przełącznika lewo prawo należy zgromadzić wszystkie potrzebne narzędzia i materiały. Profesjonalne przygotowanie znacząco usprawni proces montażu.
- Śrubokręt płaski i krzyżakowy
- Miernik uniwersalny do testowania połączeń
- Przewody elektryczne o odpowiednim przekroju
- Szczypce do ściągania izolacji
- Klucze płaskie do mocowania przewodów
- Taśma izolacyjna
- Oznaczniki do przewodów
- Dokumentacja techniczna łącznika i silnika
Czytaj więcej: Jak podłączyć akumulator do fotowoltaiki: praktyczny poradnik montażu

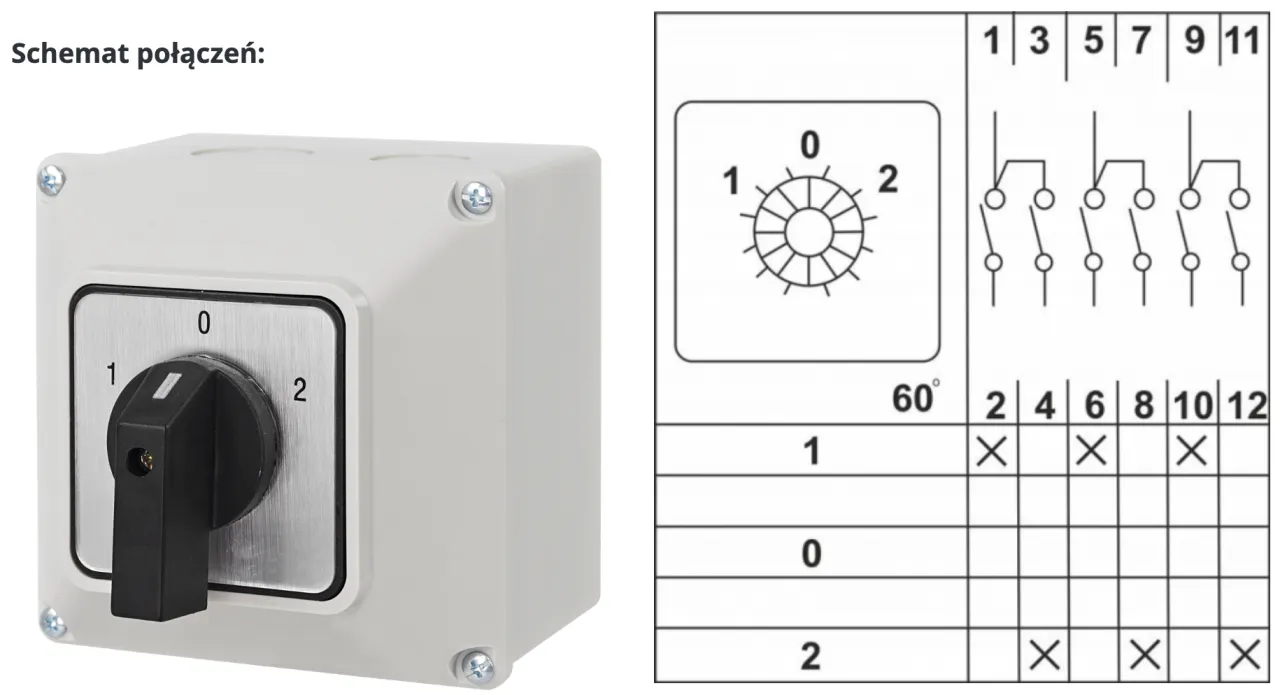

Budowa łącznika krzywkowego
Konstrukcja łącznika krzywkowego lewo prawo jest przemyślana i funkcjonalna. Urządzenie posiada precyzyjny mechanizm krzywkowy zapewniający pewne przełączanie. Głównym elementem są zaciski przyłączeniowe, które umożliwiają podłączenie przewodów fazowych i silnikowych.
| Zacisk | Opis |
| L1, L2, L3 | Zaciski do podłączenia przewodów fazowych zasilania |
| U, V, W | Zaciski do podłączenia przewodów silnika |
Jak prawidłowo podłączyć przewody fazowe
Podłączenie przełącznika kierunku obrotów rozpoczyna się od prawidłowego doprowadzenia zasilania. Przewody fazowe L1, L2 i L3 należy podłączyć do odpowiednich zacisków łącznika, zwracając szczególną uwagę na ich kolejność. Poprawne podłączenie faz determinuje właściwy kierunek obrotów silnika.
Każdy przewód fazowy musi być starannie zaizolowany i pewnie zamocowany w zacisku. Dokręcenie śrub zaciskowych powinno zapewnić stabilne połączenie elektryczne, ale nie może uszkodzić przewodu.
Podłączenie przewodów silnikowych

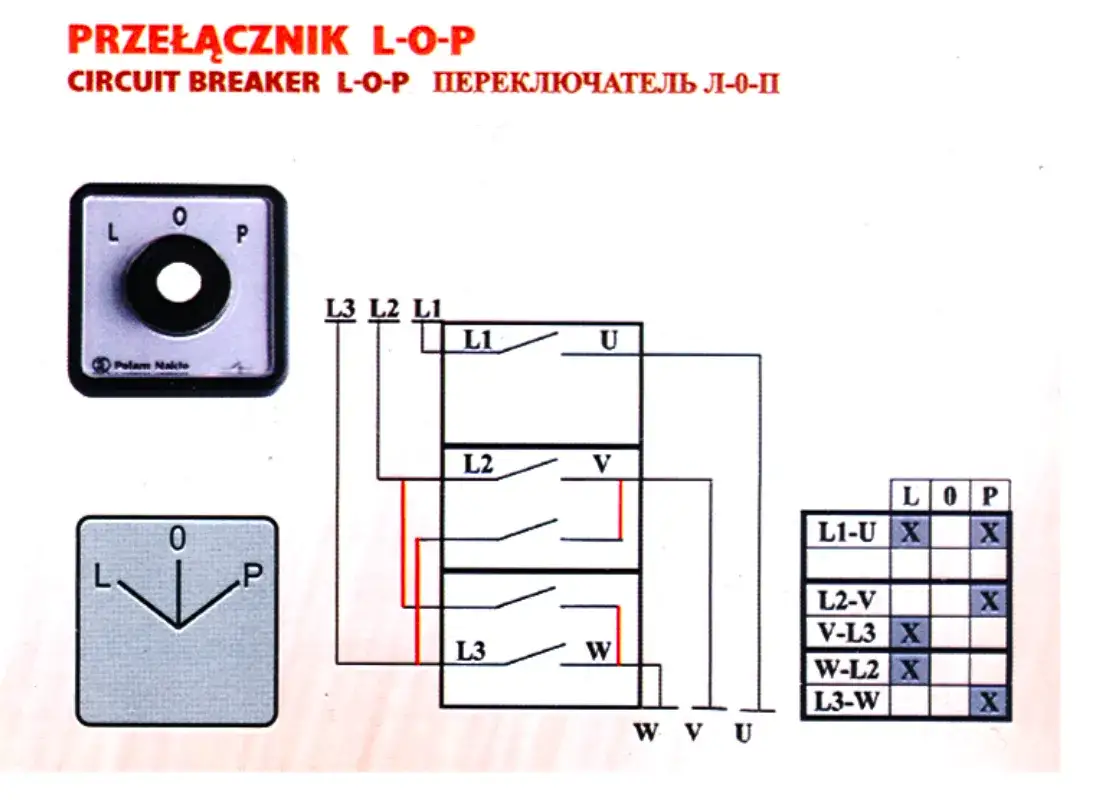

Schemat łącznika krzywkowego L-0-P wyraźnie wskazuje sposób podłączenia przewodów silnikowych. Przewód U silnika łączymy z zaciskiem U łącznika, analogicznie postępujemy z przewodami V i W. Wszystkie połączenia muszą być wykonane z zachowaniem odpowiedniej siły dokręcenia. Po zamocowaniu przewodów należy sprawdzić ich stabilność poprzez delikatne pociągnięcie. Ostatnim krokiem jest zabezpieczenie połączeń przed przypadkowym poluzowaniem.
Ustawienie mostków elektrycznych
W zależności od modelu łącznika krzywkowego lewo prawo, konieczne może być zastosowanie odpowiednich mostków elektrycznych. Mostki te zapewniają prawidłową zmianę kierunku obrotów silnika.
Należy precyzyjnie przestrzegać schematu mostowania dostarczonego przez producenta. Nieprawidłowe ustawienie mostków może skutkować nieprawidłowym działaniem całego układu.
Weryfikacja poprawności połączeń
Po zakończeniu montażu przełącznika kierunku silnika konieczna jest dokładna weryfikacja wszystkich połączeń. Sprawdzenie instalacji pozwoli uniknąć potencjalnych problemów podczas uruchomienia.
- Kontrola wizualna wszystkich połączeń
- Sprawdzenie poprawności dokręcenia zacisków
- Pomiar rezystancji izolacji
- Weryfikacja zgodności z dokumentacją techniczną
- Kontrola działania mechanizmu przełączającego
Testowanie działania łącznika
Pierwszą próbę działania łącznika krzywkowego lewo prawo przeprowadzamy bez obciążenia. Silnik powinien pracować płynnie w obu kierunkach.
Obserwujemy pracę układu pod kątem nietypowych dźwięków czy wibracji. W przypadku jakichkolwiek nieprawidłowości natychmiast przerywamy test.
Po pozytywnym teście bez obciążenia, możemy przystąpić do prób z docelowym obciążeniem. Należy stopniowo zwiększać obciążenie, monitorując pracę całego układu.
Zasady bezpieczeństwa przy instalacji
Bezpieczeństwo podczas instalacji przełącznika lewo prawo jest priorytetem. Wszelkie prace montażowe wykonujemy przy odłączonym zasilaniu. Przed rozpoczęciem prac należy upewnić się, że napięcie zostało skutecznie odłączone i zabezpieczyć rozdzielnię przed przypadkowym załączeniem.
Używamy wyłącznie atestowanych narzędzi izolowanych. Podczas pracy stosujemy środki ochrony osobistej, takie jak rękawice elektroizolacyjne. Wszystkie czynności wykonujemy zgodnie z dokumentacją techniczną i obowiązującymi przepisami BHP.
| Zasada BHP | Wymagane działanie |
| Odłączenie zasilania | Bezwzględny wymóg przed rozpoczęciem prac |
| Środki ochrony osobistej | Rękawice, okulary, ubranie robocze |
| Narzędzia izolowane | Wyłącznie atestowane narzędzia elektryczne |
| Zabezpieczenie miejsca pracy | Oznakowanie i ogrodzenie strefy robót |
Prawidłowy montaż i eksploatacja łącznika krzywkowego - klucz do bezpiecznej instalacji
Montaż łącznika krzywkowego lewo-prawo to precyzyjny proces, który wymaga odpowiedniego przygotowania i znajomości zasad elektrycznych. Kluczem do sukcesu jest przestrzeganie kolejności działań: od prawidłowego doboru narzędzi, przez staranne podłączenie przewodów, aż po końcowe testy.
Bezpieczeństwo podczas instalacji jest priorytetem. Podłączenie przełącznika kierunku obrotów wymaga zawsze odłączenia zasilania, użycia atestowanych narzędzi i stosowania środków ochrony osobistej. Szczególną uwagę należy zwrócić na zachowanie właściwej kolejności faz i poprawność wszystkich połączeń.
Profesjonalnie wykonana instalacja łącznika krzywkowego gwarantuje niezawodną pracę silnika w obu kierunkach. Regularne kontrole i przestrzeganie zaleceń producenta zapewnią długotrwałą i bezawaryjną eksploatację urządzenia.
