Podłączenie czasowego wyłącznika prądu to prosty proces, który można wykonać samodzielnie. Wymaga on jednak ostrożności i przestrzegania zasad bezpieczeństwa. Niezależnie od typu wyłącznika - mechanicznego czy elektronicznego - podstawowe kroki są podobne. Obejmują one przygotowanie, instalację, ustawienie programatora i testowanie. Prawidłowe podłączenie zapewni efektywne zarządzanie zużyciem energii w domu lub biurze.
Najważniejsze informacje:- Przed instalacją należy sprawdzić specyfikacje techniczne wyłącznika
- Konieczne jest wyłączenie zasilania przed rozpoczęciem prac
- Montaż zależy od typu wyłącznika - na szynie DIN lub w gniazdku
- Ustawienia programatora różnią się dla modeli mechanicznych i elektronicznych
- Po instalacji ważne jest przetestowanie działania wyłącznika
- Niektóre modele oferują dodatkowe funkcje, jak losowe włączanie czy odliczanie czasu
Rodzaje czasowych wyłączników prądu
Na rynku dostępne są dwa główne typy czasowych wyłączników prądu: mechaniczne i elektroniczne. Mechaniczne wyłączniki wykorzystują prosty system pokręteł i pinów do ustawienia czasu włączania i wyłączania urządzeń. Są niezawodne i łatwe w obsłudze, ale mniej precyzyjne niż ich elektroniczne odpowiedniki.
Elektroniczne wyłączniki czasowe oferują większą elastyczność programowania i dokładność. Wyposażone są w wyświetlacze LCD i przyciski umożliwiające ustawienie wielu programów na różne dni tygodnia. Niektóre modele posiadają też funkcje dodatkowe, takie jak losowe włączanie czy odliczanie czasu.
| Typ wyłącznika | Zastosowanie | Zalety | Wady |
|---|---|---|---|
| Mechaniczny | Proste harmonogramy, oświetlenie zewnętrzne | Niezawodność, łatwość obsługi | Mniejsza precyzja, ograniczone opcje programowania |
| Elektroniczny | Skomplikowane harmonogramy, urządzenia domowe | Duża dokładność, wiele funkcji | Wyższa cena, bardziej skomplikowana obsługa |
Narzędzia i materiały potrzebne do instalacji
Przed przystąpieniem do montażu programatora czasowego prądu, należy zgromadzić niezbędne narzędzia i materiały. Prawidłowe przygotowanie pozwoli na sprawną i bezpieczną instalację. Oto lista elementów, które będą potrzebne:
- Śrubokręt płaski i krzyżakowy - do odkręcania i dokręcania śrub w gniazdku lub rozdzielnicy
- Szczypce do ściągania izolacji - niezbędne do przygotowania przewodów
- Miernik elektryczny - do sprawdzenia obecności napięcia przed i po instalacji
- Taśma izolacyjna - do zabezpieczenia połączeń elektrycznych
- Wyłącznik czasowy - dobrany do potrzeb i specyfikacji instalacji
- Przewody elektryczne - o odpowiednim przekroju i izolacji
- Złączki elektryczne - do bezpiecznego łączenia przewodów
- Instrukcja obsługi wyłącznika - zawierająca schemat podłączenia i informacje o programowaniu
Czytaj więcej: Osadzenie Puszki Elektrycznej: Jakie Są Koszty? Bezpieczny Dom
Bezpieczeństwo podczas montażu
Instalacja wyłącznika czasowego do gniazdka wymaga przestrzegania ścisłych zasad bezpieczeństwa. Najważniejsze to wyłączenie zasilania w obwodzie, w którym będziemy pracować. Używaj narzędzi z izolowanymi rękojeściami i upewnij się, że masz suche ręce i stoisz na izolowanym podłożu.
Przed rozpoczęciem prac sprawdź, czy wyłącznik jest odpowiedni dla twojej instalacji pod względem napięcia i obciążenia. Nigdy nie przekraczaj maksymalnego dopuszczalnego obciążenia urządzenia. Jeśli masz wątpliwości co do swoich umiejętności, zawsze lepiej skonsultować się z wykwalifikowanym elektrykiem.
Najważniejsze parametry techniczne
Przy wyborze czasowego wyłącznika prądu kluczowe jest zwrócenie uwagi na jego parametry techniczne. Napięcie znamionowe musi odpowiadać napięciu w twojej sieci elektrycznej. Maksymalny prąd obciążenia determinuje, jakie urządzenia możesz bezpiecznie podłączyć. Stopień ochrony IP jest istotny, szczególnie przy instalacjach zewnętrznych.
| Parametr | Dopuszczalne wartości | Znaczenie |
|---|---|---|
| Napięcie znamionowe | 230V AC | Zgodność z siecią elektryczną |
| Maksymalny prąd obciążenia | 10-16A | Bezpieczne obciążenie wyłącznika |
| Stopień ochrony IP | IP20 (wewnątrz), IP44-IP66 (na zewnątrz) | Odporność na warunki atmosferyczne |
Kolejność podłączania wyłącznika czasowego
Podłączenie timera elektrycznego wymaga systematycznego podejścia. Zacznij od wyłączenia zasilania i upewnienia się, że w obwodzie nie ma napięcia. Następnie przygotuj miejsce instalacji, czy to w rozdzielnicy, czy w gniazdku. Oto krok po kroku, jak przeprowadzić instalację:
- Wyłącz zasilanie w obwodzie, w którym będziesz pracować
- Zdejmij osłonę gniazdka lub otwórz rozdzielnicę
- Zidentyfikuj przewody fazowy, neutralny i uziemiający
- Podłącz przewody do odpowiednich zacisków wyłącznika czasowego
- Zamontuj wyłącznik w przeznaczonym dla niego miejscu

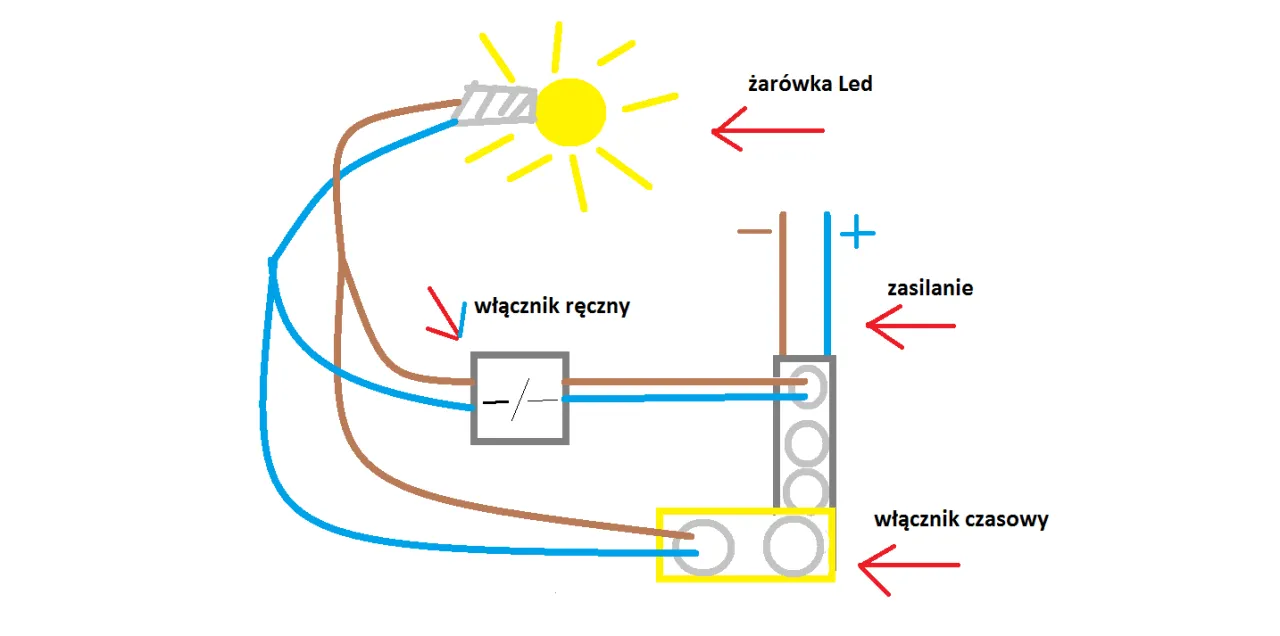

Podłączenie przewodów
Prawidłowe podłączenie przewodów jest kluczowe dla bezpiecznego działania wyłącznika czasowego. Zawsze kieruj się schematem dostarczonym przez producenta. Przewód fazowy (zazwyczaj brązowy lub czarny) podłącz do zacisku oznaczonego "L" lub czerwonego. Przewód neutralny (niebieski) idzie do zacisku "N" lub niebieskiego.
Jeśli twój model wyłącznika wymaga podłączenia przewodu uziemiającego (żółto-zielony), podłącz go do zacisku oznaczonego symbolem uziemienia. Upewnij się, że wszystkie połączenia są solidne i dobrze zaizolowane. Unikaj pozostawiania odsłoniętych fragmentów przewodów, które mogłyby spowodować zwarcie.
Montaż w rozdzielnicy
Montaż programatora czasowego w rozdzielnicy wymaga nieco więcej precyzji. Większość modeli do montażu w rozdzielnicy jest przystosowana do instalacji na szynie DIN. Upewnij się, że masz wystarczająco dużo miejsca w rozdzielnicy przed rozpoczęciem montażu.
Zacznij od wsunięcia wyłącznika na szynę DIN, aż usłyszysz charakterystyczne kliknięcie. Następnie podłącz przewody zgodnie ze schematem, zwracając szczególną uwagę na prawidłowe podłączenie przewodu fazowego i neutralnego. Po zakończeniu montażu, upewnij się, że wyłącznik jest stabilny i nie ma ryzyka poluzowania się połączeń.
Programowanie wyłącznika
Po zakończeniu instalacji wyłącznika czasowego, kolejnym krokiem jest jego zaprogramowanie. Proces ten różni się w zależności od typu wyłącznika. Mechaniczne modele wymagają fizycznego ustawienia pinów lub pokręteł, podczas gdy elektroniczne programuje się za pomocą przycisków i wyświetlacza LCD.
Zanim zaczniesz programowanie, dokładnie zapoznaj się z instrukcją obsługi. Większość wyłączników pozwala na ustawienie różnych programów dla dni powszednich i weekendów. Pamiętaj, że precyzyjne ustawienie czasu jest kluczowe dla prawidłowego działania urządzenia.
Ustawienia dla wyłącznika mechanicznego
Jak zamontować timer prądowy mechaniczny? To proste! Każdy pin na tarczy wyłącznika odpowiada 15-minutowemu interwałowi. Aby ustawić czas włączenia, wciśnij odpowiednie piny. Dla wyłączenia, wyciągnij je. Upewnij się, że ustawiłeś aktualną godzinę, obracając tarczę zgodnie z kierunkiem wskazówek zegara, aż aktualna godzina zrówna się ze strzałką na obudowie.
Konfiguracja wyłącznika elektronicznego
Podłączenie timera elektrycznego elektronicznego wymaga nieco więcej cierpliwości. Zacznij od ustawienia aktualnej daty i godziny. Następnie przejdź do programowania czasów włączania i wyłączania. Większość modeli pozwala na ustawienie wielu programów dziennie.
Korzystaj z przycisków "góra" i "dół" do zmiany wartości, a "set" lub "enter" do zatwierdzania. Niektóre modele oferują funkcję kopiowania programów między dniami, co znacznie przyspiesza proces. Pamiętaj o aktywowaniu trybu automatycznego po zakończeniu programowania, aby wyłącznik działał zgodnie z ustawieniami.
Typowe problemy podczas instalacji
Podczas montażu programatora czasowego prądu mogą pojawić się pewne trudności. Najczęstszym błędem jest nieprawidłowe podłączenie przewodów, co może skutkować brakiem zasilania lub ciągłym przepływem prądu. Upewnij się, że przewód fazowy jest podłączony do właściwego zacisku.
Innym częstym problemem jest nieprawidłowe ustawienie czasu lub programów. Zawsze sprawdzaj, czy ustawiłeś aktualną godzinę i datę przed programowaniem. Jeśli wyłącznik nie działa zgodnie z oczekiwaniami, sprawdź, czy nie jest przypadkiem w trybie manualnym zamiast automatycznym.
Testowanie poprawności działania
Po zakończeniu instalacji wyłącznika czasowego i jego zaprogramowaniu, kluczowe jest przeprowadzenie testu działania. Włącz zasilanie i obserwuj, czy urządzenie włącza się i wyłącza o ustawionych godzinach. Sprawdź również, czy wyłącznik prawidłowo reaguje na zmiany trybu pracy (auto/manual). W przypadku jakichkolwiek nieprawidłowości, przejrzyj ponownie połączenia i ustawienia.
Kluczowe aspekty instalacji i obsługi czasowego wyłącznika prądu
Podłączenie czasowego wyłącznika prądu to zadanie, które wymaga uwagi i precyzji, ale jest wykonalne dla osoby z podstawową wiedzą elektryczną. Wybór odpowiedniego typu wyłącznika - mechanicznego lub elektronicznego - zależy od indywidualnych potrzeb i stopnia zaawansowania instalacji.
Bezpieczeństwo podczas montażu programatora czasowego prądu jest kluczowe. Zawsze należy pamiętać o wyłączeniu zasilania przed rozpoczęciem prac i stosowaniu się do instrukcji producenta. Prawidłowe podłączenie przewodów i ustawienie parametrów technicznych zapewni długotrwałe i bezpieczne działanie urządzenia.
Po zakończeniu instalacji wyłącznika czasowego, kluczowym etapem jest jego prawidłowe zaprogramowanie i przetestowanie. Regularne sprawdzanie poprawności działania pomoże uniknąć nieprzewidzianych problemów i zapewni efektywne zarządzanie zużyciem energii w domu lub biurze.
