Połączenie pompy ciepła z piecem węglowym to innowacyjne rozwiązanie grzewcze. Tworzy ono hybrydowy system, który łączy zalety obu technologii. Pompa ciepła działa jako główne źródło ciepła, a piec węglowy wspomaga ją w najzimniejsze dni. Taki układ może przynieść znaczne oszczędności i zwiększyć efektywność energetyczną domu. Wymaga jednak odpowiedniego planowania i dostosowania instalacji.
Najważniejsze informacje:- System hybrydowy łączy pompę ciepła z piecem węglowym
- Zbiornik buforowy pomaga w efektywnym zarządzaniu energią
- Automatyczne sterowanie optymalizuje pracę obu źródeł ciepła
- Instalacja może wymagać modernizacji dla niższych temperatur zasilania
- Rozwiązanie oferuje oszczędności i większą elastyczność ogrzewania
Czym jest hybrydowy system grzewczy?
Hybrydowy system grzewczy to innowacyjne rozwiązanie łączące dwa lub więcej źródeł ciepła. W przypadku połączenia pompy ciepła z piecem węglowym, tworzy się elastyczny układ ogrzewania domu.
Główne komponenty takiego systemu to pompa ciepła, piec węglowy oraz zaawansowany sterownik. Często stosuje się też zbiornik buforowy, który poprawia efektywność całej instalacji. Wszystkie te elementy współpracują ze sobą, zapewniając optymalne ogrzewanie.
- Zwiększona efektywność energetyczna
- Niższe koszty ogrzewania
- Elastyczność w wyborze źródła ciepła
- Większa niezawodność systemu grzewczego
Konfiguracje połączenia pompy ciepła z piecem węglowym
Najpopularniejszą konfiguracją jest system równoległy. Pompa ciepła pracuje jako główne źródło, a piec węglowy włącza się w najzimniejsze dni. Taki układ zapewnia optymalną wydajność i oszczędność.
Alternatywą jest system szeregowy. Tutaj pompa ciepła podgrzewa wodę wstępnie, a piec węglowy dogrzewa ją do wyższej temperatury. Ta konfiguracja sprawdza się w starszych instalacjach wymagających wysokich temperatur.
System z buforem ciepła to trzecia popularna opcja. Zbiornik buforowy gromadzi ciepło z obu źródeł, co pozwala na bardziej efektywne zarządzanie energią i zmniejsza częstotliwość włączania urządzeń.
| Konfiguracja | Zalety | Wady |
|---|---|---|
| System równoległy | Wysoka efektywność, łatwe sterowanie | Wyższe koszty początkowe |
| System szeregowy | Niższe koszty instalacji, kompatybilność ze starszymi systemami | Niższa efektywność energetyczna |
| System z buforem | Optymalne zarządzanie energią, stabilna praca | Zajmuje więcej miejsca, wyższe koszty początkowe |
Czytaj więcej: Rozdzielnica w Domu Jednorodzinnym: Jak Zaplanować Instalację?

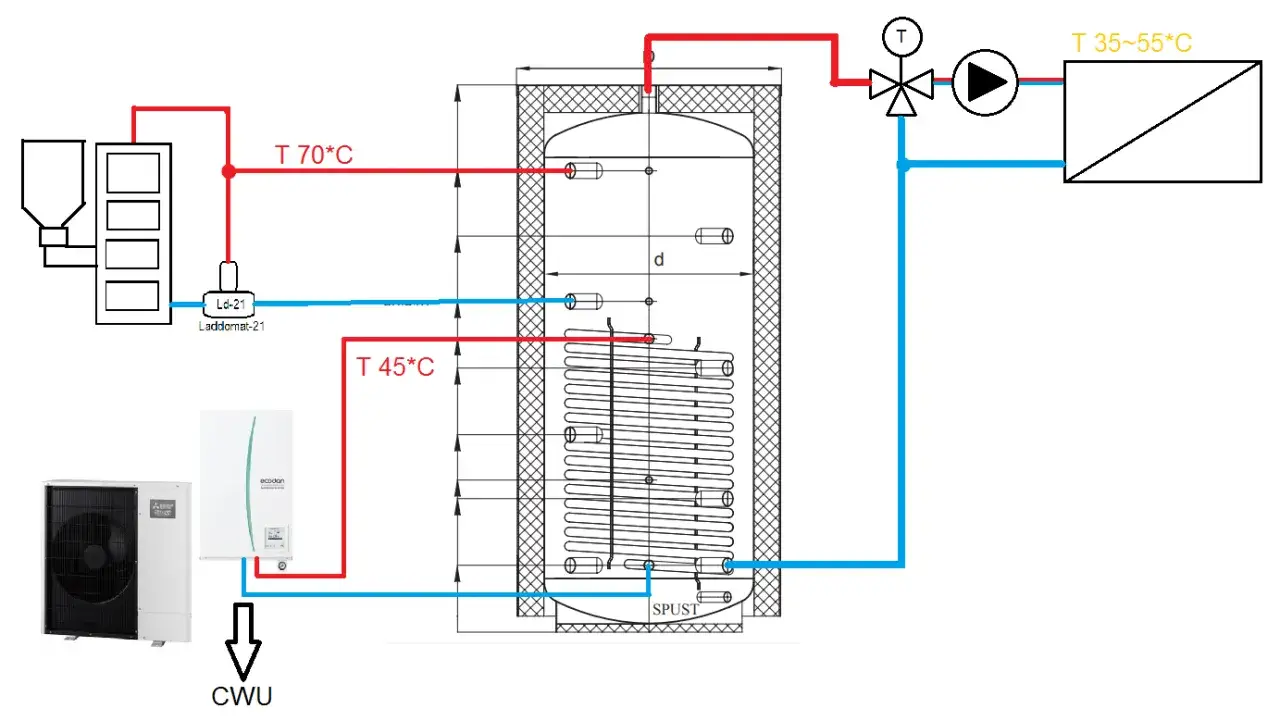

Rola zbiornika buforowego w systemie hybrydowym
Zbiornik buforowy pełni funkcję akumulatora ciepła w instalacji hybrydowej pompy ciepła i pieca węglowego. Gromadzi nadwyżki energii, umożliwiając ich wykorzystanie w okresach zwiększonego zapotrzebowania.
Zastosowanie bufora przynosi wiele korzyści. Przede wszystkim stabilizuje pracę systemu, redukując liczbę cykli włączania i wyłączania urządzeń. To przekłada się na dłuższą żywotność sprzętu i niższe zużycie energii. Dodatkowo, bufor pozwala na efektywniejsze wykorzystanie tańszych taryf energetycznych.
Przy doborze pojemności zbiornika buforowego należy uwzględnić moc pompy ciepła i pieca węglowego. Zazwyczaj przyjmuje się 20-50 litrów na każdy kW mocy grzewczej. Warto też wziąć pod uwagę charakterystykę budynku i preferencje użytkowników odnośnie komfortu cieplnego.
Automatyka sterująca w systemie hybrydowym
Sterownik w systemie grzewczym pompa ciepła kocioł na węgiel odpowiada za efektywne zarządzanie pracą obu źródeł ciepła. Analizuje bieżące zapotrzebowanie na energię i wybiera optymalne źródło, uwzględniając koszty eksploatacji i warunki zewnętrzne.
Kluczową funkcją automatyki jest inteligentne przełączanie między pompą ciepła a piecem węglowym. System monitoruje temperaturę zewnętrzną i wewnętrzną, decydując o wyborze najbardziej ekonomicznego źródła w danym momencie.
Sterownik umożliwia także programowanie czasowe. Użytkownik może ustawić preferowane temperatury dla różnych pór dnia i tygodnia, co pozwala na dalszą optymalizację kosztów ogrzewania.
Zaawansowane systemy oferują zdalne sterowanie przez internet. Dzięki temu można kontrolować ogrzewanie z dowolnego miejsca, co zwiększa komfort użytkowania i pozwala na szybką reakcję w razie potrzeby.
Jak dostosować istniejącą instalację grzewczą?
- Ocena wydajności obecnych grzejników
- Analiza parametrów hydraulicznych instalacji
- Dostosowanie systemu dystrybucji ciepła
Ocena wydajności grzejników jest kluczowa przy modernizacji ogrzewania pompa ciepła piec węglowy. Pompy ciepła pracują efektywniej przy niższych temperaturach zasilania, co może wymagać zwiększenia powierzchni grzewczej. Należy przeprowadzić audyt energetyczny, aby określić, które grzejniki wymagają wymiany lub modernizacji.
Analiza parametrów hydraulicznych instalacji obejmuje sprawdzenie przepływów i ciśnień w systemie. Pompa ciepła często wymaga większych przepływów niż tradycyjny piec węglowy. Może być konieczna wymiana pompy obiegowej lub dostosowanie średnic rur, aby zapewnić optymalną cyrkulację czynnika grzewczego.
Dostosowanie systemu dystrybucji ciepła może obejmować montaż dodatkowych zaworów lub sprzęgła hydraulicznego. Te elementy pomagają w równomiernym rozprowadzaniu ciepła i zapobiegają konfliktom między różnymi źródłami ciepła. Warto też rozważyć izolację termiczną rur, aby zminimalizować straty ciepła podczas transportu.
Modernizacja grzejników
Modernizacja grzejników jest często niezbędna przy integracji pompy ciepła z piecem na węgiel. Tradycyjne grzejniki są zazwyczaj przystosowane do wysokich temperatur zasilania, które nie są optymalne dla pomp ciepła.
Istnieje kilka sposobów dostosowania grzejników. Najprostszym jest wymiana na modele o większej powierzchni grzewczej, które efektywnie pracują przy niższych temperaturach. Alternatywnie, można zainstalować wentylatory wspomagające lub wymienniki lamelowe, które zwiększają wydajność istniejących grzejników bez konieczności ich całkowitej wymiany.
Wybór odpowiedniej pompy ciepła do systemu hybrydowego
- Moc grzewcza dopasowana do budynku
- Efektywność energetyczna (COP)
- Zdolność do pracy w niskich temperaturach
- Kompatybilność z istniejącą instalacją
Moc grzewcza pompy ciepła musi być starannie dobrana. Powinna pokrywać 60-80% zapotrzebowania na ciepło w budynku, pozostawiając margines dla wsparcia pieca węglowego w najzimniejsze dni. Zbyt mała moc spowoduje częste włączanie dodatkowego źródła, a zbyt duża – nieefektywną pracę systemu.
Efektywność energetyczna, wyrażona współczynnikiem COP, determinuje oszczędności w eksploatacji. Dla współpracy pompy ciepła z kotłem węglowym warto wybrać model o jak najwyższym COP, szczególnie dla typowych temperatur pracy w danym regionie.
Zdolność do pracy w niskich temperaturach jest kluczowa, zwłaszcza dla pomp powietrznych. Wybierz model, który zachowuje wysoką wydajność nawet przy -15°C lub niższych temperaturach, charakterystycznych dla twojego klimatu.
Kompatybilność z istniejącą instalacją obejmuje dopasowanie do parametrów hydraulicznych i elektrycznych. Sprawdź, czy pompa ciepła może współpracować z obecnym systemem dystrybucji ciepła i czy nie wymaga znaczących modyfikacji instalacji elektrycznej.
Korzyści z połączenia pompy ciepła i pieca węglowego
Elastyczność w wyborze źródła ciepła to główna zaleta systemu grzewczego pompa ciepła kocioł na węgiel. Pozwala na optymalizację kosztów ogrzewania w zależności od aktualnych cen energii i paliw.
Zwiększona niezawodność ogrzewania to kolejny plus. W przypadku awarii jednego źródła, drugie może przejąć pełną kontrolę nad ogrzewaniem domu.
Redukcja emisji CO2 jest znacząca, szczególnie gdy pompa ciepła pracuje jako główne źródło. Ogranicza to zużycie węgla do absolutnego minimum w najzimniejsze dni.
Wydłużenie żywotności urządzeń to efekt ich naprzemiennej pracy. Żadne z urządzeń nie jest przeciążone, co przekłada się na dłuższą bezawaryjną eksploatację.
Możliwość stopniowej modernizacji systemu grzewczego jest dodatkową korzyścią. Pozwala na rozłożenie kosztów inwestycji w czasie i dostosowanie systemu do zmieniających się potrzeb.
| Rodzaj systemu | Szacunkowe oszczędności energii |
|---|---|
| Tradycyjny piec węglowy | 0% (punkt odniesienia) |
| System hybrydowy (pompa ciepła + piec węglowy) | 30-50% |
| Pompa ciepła (bez wsparcia pieca) | 50-70% |
Krok po kroku: Integracja pompy ciepła z piecem węglowym
Pierwszym krokiem jest przeprowadzenie audytu energetycznego budynku. Pozwoli to określić zapotrzebowanie na ciepło i dobrać odpowiednią moc pompy ciepła. Warto też przeanalizować obecny stan instalacji grzewczej i określić niezbędne modyfikacje.
Następnie należy wybrać odpowiedni model pompy ciepła i zaplanować jej lokalizację. Trzeba uwzględnić dostęp do źródła ciepła (powietrze, grunt) oraz bliskość istniejącej kotłowni. Ważne jest też zaplanowanie trasy przyłączy hydraulicznych i elektrycznych.
Kolejnym etapem jest modernizacja istniejącej instalacji grzewczej. Może to obejmować wymianę grzejników, dostosowanie systemu dystrybucji ciepła czy montaż zbiornika buforowego. Te prace powinny być wykonane przed instalacją pompy ciepła.
Montaż pompy ciepła to kluczowy etap integracji. Obejmuje on ustawienie jednostki zewnętrznej (dla pomp powietrznych), instalację jednostki wewnętrznej oraz wykonanie wszystkich niezbędnych przyłączy. Warto powierzyć to zadanie doświadczonym instalatorom.

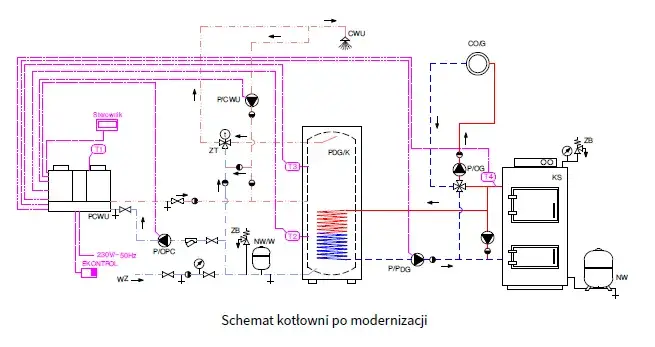

Integracja hydrauliczna pompy ciepła z istniejącym piecem węglowym wymaga starannego planowania. Należy zastosować odpowiednie zawory i sprzęgła, aby umożliwić płynne przełączanie między źródłami ciepła. Konieczne może być też dostosowanie parametrów pracy obu urządzeń.
Ostatnim krokiem jest instalacja i konfiguracja systemu sterowania. Zaawansowany sterownik musi być odpowiednio zaprogramowany, aby efektywnie zarządzać pracą obu źródeł ciepła. Warto też przeprowadzić szkolenie dla użytkowników z obsługi nowego systemu.
Przygotowanie instalacji
Przed rozpoczęciem integracji pompy ciepła z piecem na węgiel, konieczne jest staranne przygotowanie instalacji. Obejmuje to czyszczenie systemu grzewczego, usuwanie osadów i kamienia kotłowego oraz sprawdzenie szczelności wszystkich połączeń. Warto też rozważyć montaż filtrów magnetycznych, które ochronią pompę ciepła przed zanieczyszczeniami z starej instalacji.
- Sprawdzenie stanu technicznego istniejącej instalacji
- Ocena wydajności grzejników i ewentualna modernizacja
- Analiza parametrów hydraulicznych i elektrycznych
- Przygotowanie miejsca montażu dla pompy ciepła i dodatkowych elementów
Potencjalne w yzwania i rozwiązania
Niewystarczająca izolacja budynku może obniżyć efektywność systemu grzewczego pompa ciepła kocioł na węgiel. Prowadzi to do częstszego uruchamiania pieca węglowego, niwelując korzyści z pompy ciepła.
Rozwiązaniem jest przeprowadzenie kompleksowej termomodernizacji. Obejmuje ona ocieplenie ścian, dachu oraz wymianę okien i drzwi. Inwestycja ta znacząco zwiększy efektywność całego systemu grzewczego.
Niedostosowanie grzejników do pracy z niższymi temperaturami zasilania może skutkować niewystarczającym komfortem cieplnym. Pompa ciepła pracuje najefektywniej przy niższych temperaturach, które mogą być niewystarczające dla starych grzejników.
Aby rozwiązać ten problem, należy wymienić grzejniki na modele o większej powierzchni lub zastosować ogrzewanie podłogowe. Alternatywnie można zainstalować klimakonwektory, które efektywnie działają przy niższych temperaturach zasilania.
Konflikty w sterowaniu między pompą ciepła a piecem węglowym mogą prowadzić do nieefektywnej pracy systemu. Źle skonfigurowana automatyka może powodować częste przełączania między źródłami ciepła, obniżając sprawność całej instalacji.
Rozwiązaniem jest instalacja zaawansowanego sterownika z funkcją optymalizacji pracy obu źródeł. Warto też skorzystać z usług specjalisty, który prawidłowo skonfiguruje system, uwzględniając specyfikę budynku i preferencje użytkowników.
Hałas generowany przez pompę ciepła może być uciążliwy, szczególnie w przypadku pomp powietrze-woda zainstalowanych blisko okien sypialni. Może to prowadzić do dyskomfortu mieszkańców i problemów z sąsiadami.
Aby zminimalizować ten problem, należy starannie zaplanować lokalizację jednostki zewnętrznej. Warto rozważyć montaż ekranów akustycznych lub wybór modelu pompy o obniżonym poziomie hałasu. Dodatkową opcją jest zastosowanie mat antywibracyjnych pod urządzeniem.
Konserwacja systemu hybrydowego
Regularne przeglądy są kluczowe dla utrzymania wysokiej efektywności instalacji hybrydowej pompa ciepła i piec węglowy. Zaleca się przeprowadzanie kompleksowego serwisu przynajmniej raz w roku, najlepiej przed sezonem grzewczym.
Czyszczenie filtrów i wymienników ciepła to podstawowe czynności konserwacyjne. W przypadku pompy ciepła, należy regularnie oczyszczać parownik, a w piecu węglowym - usuwać nagromadzony popiół i sadzę.
Kontrola szczelności układu hydraulicznego powinna być przeprowadzana co kilka miesięcy. Wczesne wykrycie i usunięcie ewentualnych nieszczelności zapobiega poważniejszym awariom i stratom energii.
- Sprawdzanie poziomu czynnika chłodniczego w pompie ciepła
- Czyszczenie lub wymiana filtrów powietrza (w przypadku pomp powietrznych)
- Kontrola ciśnienia w instalacji grzewczej
- Przegląd i kalibracja czujników temperatury
- Aktualizacja oprogramowania sterownika (jeśli dostępne)
Efektywne ogrzewanie domu: Klucz do sukcesu z systemem hybrydowym
Połączenie pompy ciepła z piecem węglowym to innowacyjne rozwiązanie, które może znacząco obniżyć koszty ogrzewania i zwiększyć komfort cieplny w domu. System hybrydowy łączy zalety obu technologii, oferując elastyczność w wyborze źródła ciepła w zależności od warunków zewnętrznych i cen energii.
Kluczem do sukcesu jest odpowiedni dobór komponentów, staranne zaplanowanie integracji oraz regularna konserwacja. Warto zainwestować w zaawansowany sterownik, który zoptymalizuje pracę całego systemu. Modernizacja istniejącej instalacji, w tym wymiana grzejników na modele niskotemperaturowe, może być niezbędna dla osiągnięcia pełnej efektywności.
Mimo potencjalnych wyzwań, takich jak hałas czy konieczność dostosowania instalacji, korzyści z systemu grzewczego pompa ciepła kocioł na węgiel są znaczące. Redukcja kosztów ogrzewania, zwiększona niezawodność i możliwość stopniowej modernizacji czynią to rozwiązanie atrakcyjnym dla wielu właścicieli domów. Pamiętając o regularnej konserwacji i optymalizacji, można cieszyć się efektywnym i ekonomicznym ogrzewaniem przez wiele lat.
