Najkrótsza droga do poprawnych oznaczeń przewodów
- W nowych instalacjach przewody fazowe mają zwykle barwy brązową, czarną i szarą.
- Niebieski zarezerwowany jest dla przewodu neutralnego N, a zielono-żółty dla ochronnego PE.
- W układzie 1-fazowym faza bywa brązowa albo czarna, ale sam kolor nie wystarcza do identyfikacji.
- W starszych instalacjach i po przeróbkach barwy mogą nie odpowiadać współczesnemu standardowi.
- Przed dotknięciem przewodu warto odłączyć zasilanie i sprawdzić brak napięcia dwubiegunowym testerem.
- Przy modernizacji najlepiej od razu opisać obwody, bo to oszczędza czas przy każdej kolejnej naprawie.
Jakie barwy oznaczają przewody fazowe w Polsce

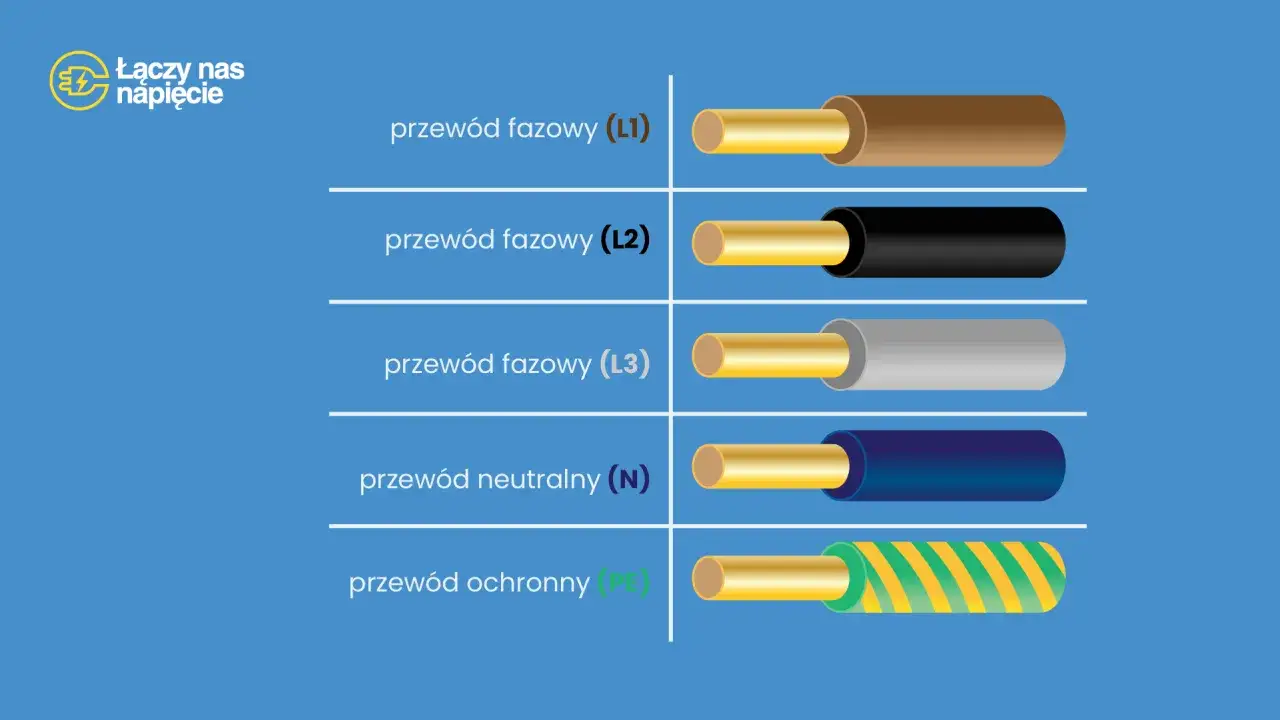

W polskich instalacjach barwy żył roboczych porządkują normy dotyczące identyfikacji przewodów, przede wszystkim PN-HD 308 S2 oraz PN-EN IEC 60445. W praktyce sprowadza się to do prostego układu: fazy oznacza się kolorem brązowym, czarnym i szarym, przewód neutralny ma kolor niebieski, a ochronny zielono-żółty.
Ja patrzę na to tak: kolor nie jest dekoracją, tylko skrótem informacyjnym. Ma pomóc szybko rozpoznać funkcję żyły, ale nie zastępuje pomiaru ani schematu. Najczytelniej widać to w kablach 5-żyłowych, gdzie każda z żył ma swoje stałe zadanie.
| Kolor żyły | Najczęstsza funkcja | Co to oznacza w praktyce |
|---|---|---|
| Brązowy | L / L1 | W obwodzie 1-fazowym to zwykle żyła fazowa; w układzie 3-fazowym najczęściej pierwsza faza. |
| Czarny | L2 | Druga faza w instalacji 3-fazowej. |
| Szary | L3 | Trzecia faza w instalacji 3-fazowej. |
| Niebieski | N | Przewód neutralny, który nie powinien pełnić roli fazy. |
| Zielono-żółty | PE | Przewód ochronny, czyli ten od bezpieczeństwa przeciwporażeniowego. |
Warto zapamiętać jedną rzecz: norma porządkuje barwy żył, ale nie opiera bezpieczeństwa na samym kolorze. Dlatego w domu, mieszkaniu czy małym lokalu użytkowym zawsze lepiej myśleć o układzie funkcja przewodu + pomiar + opis, a nie tylko o samej izolacji. Z tego powodu następny krok to sprawdzenie, kiedy kolor przestaje być wiarygodny.
Dlaczego sam kolor bywa zdradliwy
Najwięcej błędów widzę tam, gdzie instalacja była przerabiana kilka razy, a każdy wykonawca zostawił po sobie trochę inny porządek. Stara izolacja, doklejona koszulka, opaska opisowa albo połączenie wykonane „na szybko” potrafią całkowicie zmienić to, co sugeruje barwa żyły.
W starszych układach dochodzi jeszcze jedna rzecz: przewód PEN, czyli połączenie funkcji ochronnej i neutralnej. W takim przypadku kolor sam w sobie nie daje pełnej odpowiedzi, bo o rzeczywistej roli przewodu decyduje układ instalacji i sposób podłączenia. Właśnie dlatego przy remontach nie ufam wyłącznie temu, co widzę na pierwszy rzut oka.
| Sytuacja | Dlaczego kolor może wprowadzać w błąd | Co zrobić zamiast zgadywać |
|---|---|---|
| Przewód był przedłużany albo naprawiany | Ktoś mógł zmienić izolację, dodać koszulkę lub połączyć żyły niezgodnie z barwą. | Sprawdź obwód miernikiem i porównaj z dokumentacją. |
| Instalacja ma widoczne stare oznaczenia | W dawnych układach spotyka się inne praktyki niż w obecnym standardzie. | Traktuj barwę jako wskazówkę, nie jako dowód. |
| W obwodzie występuje PEN | Jedna żyła pełni dwie funkcje, więc identyfikacja nie jest oczywista. | Potwierdź układ pomiarem i opisem w rozdzielnicy. |
| Na końcach są taśmy lub opisy ręczne | To wtórne oznaczenia, które mogą poprawiać albo mylić pierwotny kolor. | Zweryfikuj oba końce przewodu przed pracą. |
Jeśli mam jeden prosty wniosek z praktyki, to jest on taki: kolor pomaga, ale nie rozstrzyga. Rozstrzyga dopiero pomiar i logika całego obwodu. To prowadzi do kolejnego pytania, które pojawia się najczęściej przy pracy w domu: jak czytać L1, L2 i L3 w zwykłych instalacjach i urządzeniach.
Jak czytać L1, L2 i L3 w praktyce
W instalacji jednofazowej sprawa jest prosta tylko z pozoru. Masz jeden przewód fazowy, przewód neutralny N i ochronny PE, ale to nie oznacza, że każda brązowa albo czarna żyła z automatu jest bezpieczna do dotknięcia. Włączniki, oprawy i gniazda trzeba podłączać zgodnie z funkcją, a nie zgodnie z domysłem.
Gdzie w domu to ma znaczenie
Najbardziej widać to przy oświetleniu. Włącznik powinien rozłączać fazę, a nie neutralny, bo tylko wtedy oprawa po wyłączeniu nie pozostaje pod napięciem. To ważne także przy wymianie lamp, plafonów i kinkietów, gdzie przewody często są krótkie i łatwo pomylić ich rolę.
W obwodach trójfazowych kolejność ma jeszcze większe znaczenie. Brązowy, czarny i szary tworzą trzy fazy, które mogą zasilać płyty grzewcze, silniki, pompy albo większe urządzenia warsztatowe. Jeśli zamienisz dwie fazy w urządzeniu z silnikiem, zmieni się kierunek obrotów. W domu nie zawsze od razu widać skutki, ale w praktyce to już poważny błąd.
Przeczytaj również: Siatka Przeciw Gołębiom: Jak Skutecznie Ochronić Balkon i Parapet?
Co się dzieje, gdy zamienisz dwie fazy
W prostych odbiornikach, takich jak grzałka czy część elektroniki zasilanej trójfazowo, skutkiem bywa tylko nieprawidłowe działanie albo wybicie zabezpieczenia. Przy silnikach, pompach i niektórych automatach efekt jest bardziej bezpośredni: urządzenie może pracować w złym kierunku, hałasować albo w ogóle nie ruszyć. Dlatego kolejność faz nie jest teorią dla elektryków, tylko realnym warunkiem poprawnej pracy sprzętu.
Jeśli modernizujesz kuchnię, garaż albo małe zaplecze techniczne, dobrze jest od razu opisać, która żyła jest którą fazą. Przy kolejnej naprawie nie będziesz wracać do punktu wyjścia. Z tego miejsca łatwo przejść do typowych błędów, które widzę najczęściej podczas remontów.
Najczęstsze błędy przy oznaczaniu przewodów
Najczęstszy błąd to założenie, że jeden kolor zawsze oznacza tę samą funkcję. W nowych instalacjach zwykle tak właśnie jest, ale przy starszych przewodach, przeróbkach i połączeniach robionych etapami taki skrót myślowy szybko prowadzi do problemów. Lista poniżej pokazuje, gdzie najłatwiej o pomyłkę.
- Użycie niebieskiej żyły jako fazy bez dodatkowego, czytelnego oznaczenia i bez sprawdzenia całego obwodu.
- Traktowanie zielono-żółtego przewodu jak dowolnego przewodu roboczego, co jest błędem bezpieczeństwa.
- Zakładanie, że każdy czarny przewód jest fazą, nawet jeśli pochodzi ze starej instalacji lub był wcześniej opisany inaczej.
- Mieszanie nowych i starych odcinków bez opisu, przez co później nikt nie wie, która żyła za co odpowiada.
- Brak oznaczenia po naprawie, zwłaszcza po wymianie gniazda, lampy lub fragmentu rozdzielnicy.
- Opieranie się wyłącznie na próbniku neonowym, który nie daje tak pewnej informacji jak dwubiegunowy tester napięcia.
Takie pomyłki nie zawsze kończą się od razu awarią, ale prawie zawsze wracają przy kolejnej ingerencji w instalację. I właśnie dlatego wolę poprawne oznaczenie od „estetycznego chaosu”, który niby działa dziś, a jutro staje się pułapką dla kolejnej osoby. Następny krok to sprawdzenie, jak zrobić to bezpiecznie.
Jak sprawdzić przewód bez ryzyka
Przed jakąkolwiek pracą przy przewodach zaczynam od odłączenia zasilania obwodu i upewnienia się, że nikt go przypadkowo nie załączy. Potem dopiero sprawdzam brak napięcia. To brzmi banalnie, ale właśnie ten etap najczęściej bywa pomijany, bo „przecież kolor się zgadza”.
- Wyłącz zasilanie danego obwodu i zabezpiecz je przed przypadkowym włączeniem.
- Sprawdź brak napięcia dwubiegunowym testerem, a nie samym wskaźnikiem z neonówką.
- Porównaj wynik z opisem w rozdzielnicy, dokumentacją albo schematem instalacji.
- Jeśli barwa nie zgadza się z funkcją, potraktuj to jako sygnał alarmowy, nie jako ciekawostkę.
- Po zakończeniu pracy opisz zmiany na przewodach i w rozdzielnicy, żeby kolejna osoba nie musiała zgadywać.
W praktyce właśnie ten prosty zestaw kroków eliminuje większość błędów, które później kosztują najwięcej czasu. Nie chodzi o rozbudowany sprzęt ani skomplikowaną procedurę, tylko o konsekwencję. Gdy to jest zrobione dobrze, cała instalacja staje się czytelna również po kilku latach.
Co warto zostawić po sobie w rozdzielnicy
Jeśli robię remont albo modernizację, zawsze myślę też o tym, co zostanie po mnie dla następnej osoby. Najbardziej pomaga czytelny opis obwodów, aktualne oznaczenia na przewodach i spójna konwencja barw w całym mieszkaniu lub domu. To drobiazgi, ale właśnie one odróżniają porządną instalację od tej, która po pierwszej awarii staje się zagadką.
- Opisuj obwody przy wyłącznikach i w rozdzielnicy.
- Nie zostawiaj odcinków z nieczytelną albo przypadkową izolacją bez weryfikacji.
- Jeśli wymieniasz fragment instalacji, trzymaj się jednej logiki oznaczeń.
- Przy większej modernizacji zrób zdjęcia przed zamknięciem puszek i osprzętu.
- Gdy widzisz układ nietypowy lub stary przewód PEN, nie zakładaj zgodności z obecnym standardem.
W praktyce najlepsza instalacja to nie ta, która wygląda najbardziej „technicznie”, tylko ta, którą da się szybko i bezpiecznie zrozumieć po miesiącu, roku i pięciu latach. Jeśli masz wątpliwość co do barwy, funkcji albo kolejności faz, lepiej zatrzymać się na etapie weryfikacji niż potem poprawiać cały obwód. Przy elektryce porządek w oznaczeniach naprawdę robi różnicę.
