W elektronice kondensator nie jest tylko małym elementem na płytce. To właśnie on stabilizuje zasilanie, filtruje zakłócenia, sprzęga sygnały i często decyduje o tym, czy układ działa spokojnie, czy zaczyna szumieć, resetować się albo grzać. Poniżej pokazuję, jakie typy warto rozróżniać, czym różnią się w praktyce i jak dobrać je do zasilacza LED, automatyki domowej, audio czy prostego układu pomiarowego.
Najszybciej: które typy warto rozróżniać i po co
- Ceramiczne są małe, szybkie i świetne do odsprzęgania zasilania przy układach cyfrowych.
- Elektrolityczne dają dużą pojemność w rozsądnej cenie, ale są spolaryzowane i mają większy ESR.
- Foliowe są stabilne i dobrze znoszą sygnał AC, dlatego często wybiera się je do audio i filtrów.
- Tantalowe i polimerowe zajmują mało miejsca, lecz wymagają ostrożniejszego doboru napięcia i warunków pracy.
- Superkondensatory służą głównie do magazynowania energii, a nie do szybkiego filtrowania zakłóceń.

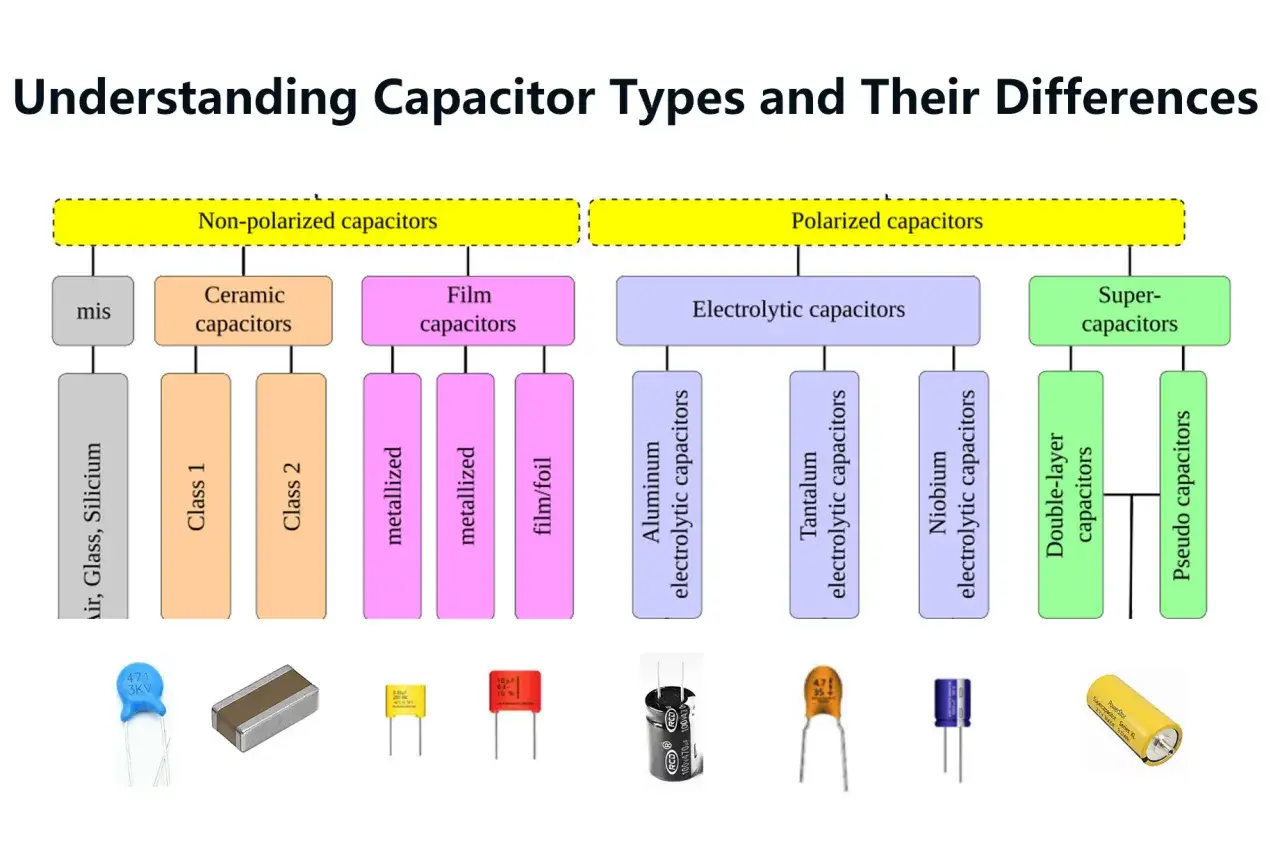

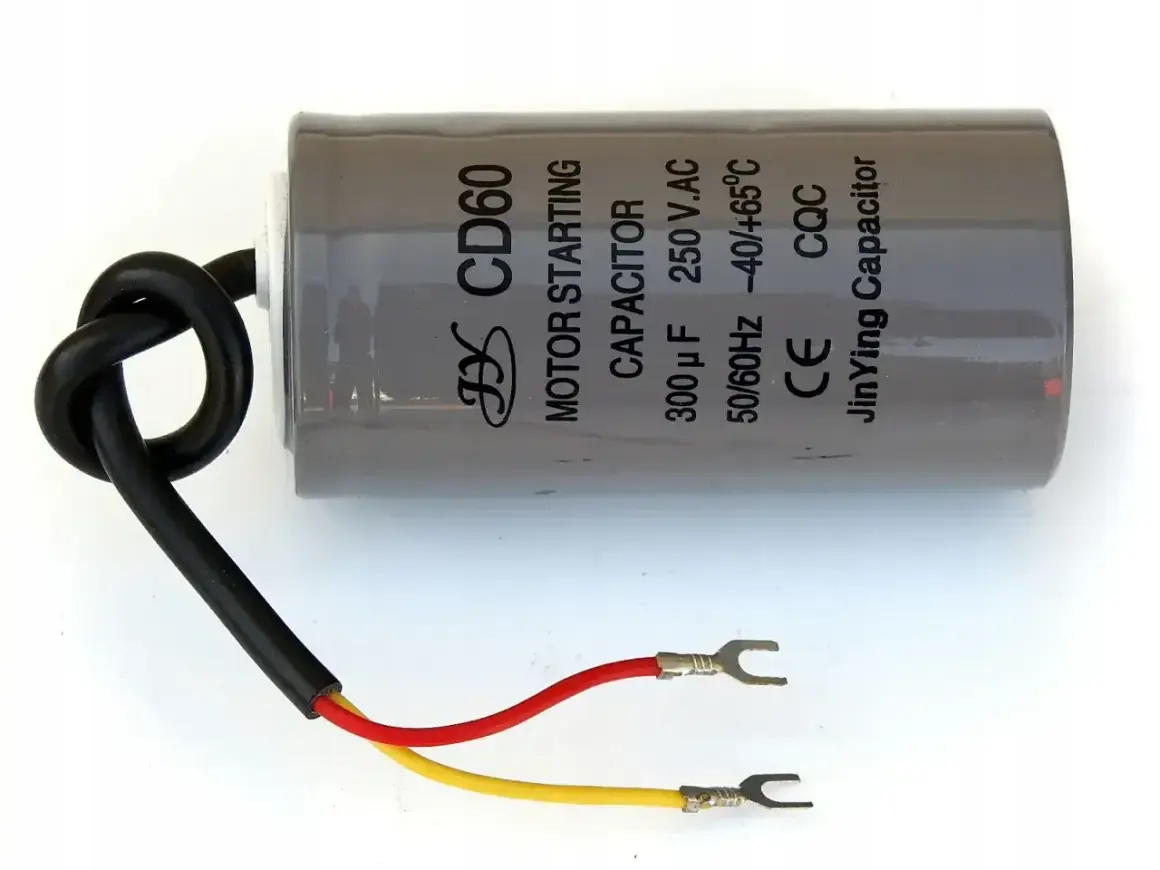

Najczęściej spotykane rodzaje kondensatorów w elektronice
W praktycznych materiałach technicznych dobrze widać prostą zasadę: ceramiczne wygrywają przy wysokich częstotliwościach i małej indukcyjności, a elektrolityczne tam, gdzie potrzebna jest większa pojemność i magazynowanie energii. Jak pokazuje też oferta dużych producentów, takich jak Vishay, to właśnie ceramiczne, foliowe, tantalowe i aluminiowe kondensatory dominują w codziennej elektronice.
| Typ | Co daje w praktyce | Ograniczenia | Najlepsze zastosowanie |
|---|---|---|---|
| Ceramiczny MLCC | Bardzo mały, tani, niski ESR i ESL, dobry przy szybkich zmianach prądu | Pojemność może wyraźnie spaść pod napięciem DC, zależy też od klasy dielektryka | Odsprzęganie zasilania, układy cyfrowe, RF, filtry przy scalakach |
| Elektrolityczny aluminiowy | Duża pojemność w niewielkiej cenie, dobry do wygładzania tętnień | Jest spolaryzowany, ma większy ESR i starzeje się szybciej niż ceramika czy folia | Zasilacze, bufor energii, układy LED, końcówki zasilania |
| Tantalowy | Wysoka pojemność w małej obudowie, przydatny tam, gdzie liczy się miejsce | Wymaga ostrożnego doboru napięcia i warunków pracy, nie lubi błędów montażowych | Kompaktowa elektronika, niskonapięciowe zasilanie, układy o małej objętości |
| Polimerowy | Niski ESR, lepsza praca przy dużych tętnieniach i obciążeniu impulsowym | Wyższa cena, nadal trzeba pilnować napięcia i temperatury | Przetwornice, płyty główne, zasilanie o dużym prądzie pulsującym |
| Foliowy | Bardzo dobra stabilność, niskie straty, często dobra żywotność | Zwykle większy gabaryt i wyższy koszt niż w przypadku elektrolitów | Audio, filtry, układy AC, precyzyjne torowe aplikacje |
| Superkondensator | Bardzo duża pojemność, szybkie ładowanie i rozładowanie | Niskie napięcie pracy, duży rozmiar, nie nadaje się do szybkiego filtrowania sygnałów | Podtrzymanie pamięci, RTC, krótkie backupy energii |
Jest jeszcze kondensator nastawny, czyli trymer. W nowoczesnej elektronice spotyka się go rzadziej, ale w obwodach rezonansowych i sprzęcie radiowym nadal ma sens, bo pozwala precyzyjnie zestroić układ bez zmiany całej płytki.
Kiedy patrzę na ten podział z praktycznej strony, najważniejsze nie jest samo hasło na obudowie, tylko to, jakim zadaniem ma zająć się element: ma wygładzać zasilanie, tłumić zakłócenia, przenosić sygnał AC czy magazynować energię na chwilę. Od tej decyzji zależy znacznie więcej niż od samej wartości w mikrofaradach.
Jak dobrać kondensator do konkretnego zadania
Przy układach cyfrowych i mikrokontrolerach
Tu najczęściej zaczynam od ceramiki. Jeden kondensator 100 nF blisko pinu zasilania to standard, który naprawdę robi różnicę, bo lokalnie dostarcza prąd przy nagłych skokach poboru. Jeśli układ jest bardziej prądożerny, dokładam 1 µF albo 10 µF, ale nie zastępuję tym ceramicznego odsprzęgania przy samym scalaku.
W zasilaczach, przetwornicach i oświetleniu LED
W zasilaniu liczy się połączenie kilku typów. Elektrolit bierze na siebie większą pojemność i wygładzanie tętnień, a ceramika tłumi szybkie składowe zakłóceń. To ważne w zasilaczach LED, sterownikach rolet, panelach automatyki domowej i małych przetwornicach, bo w takich układach problemem bywa nie tylko pojemność, ale też ESR, temperatura i zachowanie przy impulsowym obciążeniu.
W audio i filtrach sygnałowych
Jeżeli sygnał ma być czysty i stabilny, folia zwykle daje więcej spokoju niż tani elektrolit. Ma niskie straty i dobrą powtarzalność, więc nadaje się do filtrów, układów czasowych i torów audio. Tantal bywa użyteczny w małej obudowie, ale w torze, w którym ważna jest przewidywalność zachowania, traktuję go ostrożniej niż folię.
Przeczytaj również: Impedancja - czym różni się od oporu i jak dobrać sprzęt audio?
Przy podtrzymaniu energii i krótkim backupie
Jeśli potrzebujesz tylko chwilowego podtrzymania zegara, pamięci lub małego modułu, dobrym kierunkiem jest superkondensator. Nie zastąpi on jednak kondensatora filtrującego w klasycznym sensie, bo jego rola jest inna: ma magazynować energię, a nie dobrze pracować przy wysokich częstotliwościach.
Właśnie dlatego sama nazwa typu nie wystarcza. Dwie sztuki o podobnej pojemności potrafią zachowywać się zupełnie inaczej, jeśli różnią się konstrukcją, rezystancją szeregową albo sposobem montażu. To prowadzi prosto do parametrów, które trzeba czytać uważniej niż sam nadruk.
Na jakie parametry patrzeć, zanim kupisz pierwszy lepszy model
| Parametr | Dlaczego jest ważny | Jak myślę o nim w praktyce |
|---|---|---|
| Napięcie znamionowe | Określa, przy jakim napięciu kondensator ma pracować bezpiecznie | Nie wybieram wartości „na styk”; zostawiam zapas, zwłaszcza przy pracy impulsowej |
| ESR | Równoważna rezystancja szeregowa wpływa na grzanie, tętnienia i skuteczność filtracji | Im niższy ESR, tym lepiej w zasilaniu i przetwornicach, ale nie zawsze każda aplikacja tego wymaga |
| ESL | Pasożytnicza indukcyjność ogranicza pracę przy wysokich częstotliwościach | W szybkich układach liczy się nie tylko element, ale też długość ścieżek i miejsce montażu |
| Tolerancja i stabilność | Pokazują, jak bardzo realna pojemność może odbiegać od nominalnej | Do precyzyjnych filtrów i timingów wybieram stabilniejsze dielektryki, nie tylko większą pojemność |
| Temperatura i żywotność | Decydują o tym, czy element wytrzyma pracę przy radiatorze, w zasilaczu lub w ciasnej obudowie | W urządzeniach pracujących długo wolę zapas temperaturowy i markowy element niż „najtańszy odpowiednik” |
| Polaryzacja i prąd upływu | Spolaryzowany kondensator musi być włączony poprawnie, a upływ ma znaczenie w układach podtrzymania | W układach z małymi prądami upływ potrafi być ważniejszy niż sama pojemność |
W ceramice warto rozróżnić przede wszystkim klasy dielektryka. C0G/NP0 daje bardzo dobrą stabilność i nadaje się do precyzyjnych obwodów, ale zwykle oferuje mniejsze pojemności. X7R i X5R pozwalają upchnąć więcej pojemności w małej obudowie, lecz pod napięciem i w zmiennej temperaturze potrafią zachować się mniej przewidywalnie. To właśnie ta różnica często decyduje o tym, czy układ działa poprawnie, czy tylko „na papierze”.
ESR, czyli równoważna rezystancja szeregowa, i ESL, czyli pasożytnicza indukcyjność, są ważne szczególnie w układach impulsowych. W praktyce oznacza to, że dwa kondensatory o tej samej pojemności mogą dawać zupełnie inny efekt końcowy. Jeden będzie dobrze tłumił zakłócenia, a drugi tylko podniesie temperaturę albo wprowadzi niepotrzebne rezonanse.
To właśnie te szczegóły odróżniają poprawny dobór od przypadkowego. Gdy już je widać, łatwiej też zauważyć typowe błędy, które w serwisie i przy amatorskich naprawach powtarzają się najczęściej.
Najczęstsze błędy przy wymianie i naprawie
- Dobór tylko po pojemności. Dwie sztuki 100 µF mogą pracować zupełnie inaczej, jeśli różni je ESR, napięcie albo typ dielektryka.
- Ignorowanie polaryzacji. Elektrolit i część tantalowych elementów muszą być włączone zgodnie ze znakiem, inaczej ryzykujesz uszkodzenie układu.
- Za mały zapas napięcia. Kondensator „na styk” bywa słabym pomysłem szczególnie w zasilaczach i układach z impulsami.
- Wstawianie ceramiki zamiast elektrolitu bez sprawdzenia warunków pracy. Nominalnie podobna pojemność nie zawsze oznacza to samo zachowanie pod obciążeniem.
- Pomijanie temperatury. Element przy radiatorze, w obudowie bez wentylacji albo w zasilaczu LED starzeje się szybciej niż ten sam model w chłodnym miejscu.
- Używanie bardzo niskiego ESR tam, gdzie układ tego nie lubi. Niektóre przetwornice i filtry oczekują konkretnego zakresu zachowania, a zbyt „idealny” kondensator może rozstroić układ.
- Łączenie starego i nowego bez sprawdzenia wymiarów i montażu. W praktyce liczy się też wysokość, raster wyprowadzeń i miejsce na płytce.
W naprawach domowej elektroniki widzę jeszcze jeden błąd: użytkownik wymienia „to samo”, ale wybiera element wyłącznie po nadruku z obudowy. Tymczasem w zasilaczach LED, sterownikach rolet czy panelach automatyki różnice w ESR i temperaturze pracy bywają ważniejsze niż sama liczba mikrofaradów. To właśnie dlatego przy serwisie trzeba patrzeć szerzej niż na jedną wartość katalogową.
Co warto mieć w warsztacie, jeśli naprawiasz domowe urządzenia
Jeśli pracujesz przy zasilaczach, lampach LED, drobnej automatyce albo sprzęcie audio w domu, nie potrzebujesz dziesiątek skrzynek. Wystarczy rozsądny, mały zestaw, który pokryje większość typowych awarii i przeróbek.
- 100 nF ceramiczne do odsprzęgania przy układach scalonych.
- 1 µF i 10 µF ceramiczne do lokalnego buforowania zasilania.
- 47 µF, 100 µF, 220 µF i 470 µF elektrolityczne do zasilaczy, sterowników LED i prostych napraw.
- Wersje low-ESR tam, gdzie pracujesz z przetwornicą impulsową albo większym tętnieniem prądu.
- Kilka foliowych elementów o małych i średnich pojemnościach do filtrów, audio i układów czasowych.
- Superkondensator tylko wtedy, gdy faktycznie potrzebujesz podtrzymania energii, a nie klasycznego filtrowania.
Ja zwykle zaczynam od kilku najbardziej uniwersalnych wartości, bo to one rozwiązują najwięcej realnych problemów. W praktyce 100 nF, 1 µF, 10 µF i kilka popularnych elektrolitów potrafią uratować więcej napraw niż rozbudowana szuflada pełna egzotycznych typów. Jeśli dołożysz do tego świadomość, kiedy potrzebna jest folia albo polimer, cały dobór staje się znacznie prostszy.
Najważniejsza zasada przy doborze kondensatora jest prostsza niż katalog
Jeżeli potrzebujesz szybkiego odsprzęgania przy scalaku, wybieraj ceramikę i montuj ją możliwie najbliżej pinów zasilania. Jeśli zadaniem jest wygładzanie zasilania i magazynowanie energii, częściej sprawdzi się elektrolit albo polimer. Gdy liczy się stabilność, małe straty i praca z sygnałem przemiennym, lepszy będzie kondensator foliowy. Właśnie tak porządkuję ten temat: nie według samej pojemności, tylko według zadania, częstotliwości, temperatury i ryzyka błędu.
Dobrze dobrany element zwykle nie zwraca na siebie uwagi, ale źle dobrany daje objawy od razu: tętnienia, resetowanie układu, szum, grzanie albo przedwczesne starzenie. Jeśli pamiętasz o polaryzacji, ESR i zapasie napięcia, większość typowych problemów odpada jeszcze przed lutowaniem.
