W obwodach prądu przemiennego sam opór przewodnika nie wystarcza, bo liczy się także to, jak elementy reagują na zmianę częstotliwości. Właśnie dlatego impedancja jest jednym z tych parametrów, które w elektronice i domowym audio decydują o praktyce, a nie tylko o teorii. Poniżej pokazuję, jak ją rozumieć, jak ją policzyć i na co patrzeć przy doborze sprzętu w domu.
Najważniejsze rzeczy, które warto zapamiętać
- W obwodach AC nie patrzy się wyłącznie na opór omowy, ale też na wpływ cewek, kondensatorów i częstotliwości.
- Ten parametr ma znaczenie przy głośnikach, słuchawkach, filtrach, zasilaczach i pomiarach ochronnych instalacji.
- W praktyce niska wartość obciążenia zwykle oznacza większe wymagania wobec wzmacniacza lub źródła sygnału.
- Multimetr pokaże rezystancję DC, ale nie odda pełnego zachowania układu przy sygnale zmiennym.
- Najczęstszy błąd to traktowanie wartości nominalnej jak stałej, niezależnej od częstotliwości i konkretnego zastosowania.
Jak odróżnić ten parametr od zwykłego oporu
Ja zwykle upraszczam to do jednego pytania: czy obwód stawia prądowi tylko opór, czy także „spowalnia” go w sposób zależny od częstotliwości. W prądzie stałym wystarcza rezystancja, ale w prądzie przemiennym dochodzi jeszcze wpływ cewek i kondensatorów oraz przesunięcie fazowe między napięciem a prądem. To właśnie dlatego dwa elementy o podobnym oporze omowym mogą zachowywać się zupełnie inaczej.
| Pojęcie | Co opisuje | Od czego zależy | Gdzie ma znaczenie |
|---|---|---|---|
| Rezystancja | Stały opór dla prądu | Materiał, długość, przekrój, temperatura | Prąd stały i część strat cieplnych |
| Reaktancja | Składowa związana z cewkami i kondensatorami | Częstotliwość, indukcyjność, pojemność | Prąd przemienny, filtry, audio, zasilanie |
| Wartość całkowita obwodu | Łączny wpływ oporu i reakcji elementów | Układ elementów i częstotliwość sygnału | Dobór wzmacniacza, projekt filtrów, pomiary |
W praktyce ważne jest jedno: jeśli patrzysz tylko na liczby z etykiety, widzisz zaledwie część obrazu. Gdy już rozumiesz tę różnicę, łatwiej przejść do tego, z czego dokładnie składa się zachowanie obwodu.
Z czego składa się opis obwodu AC

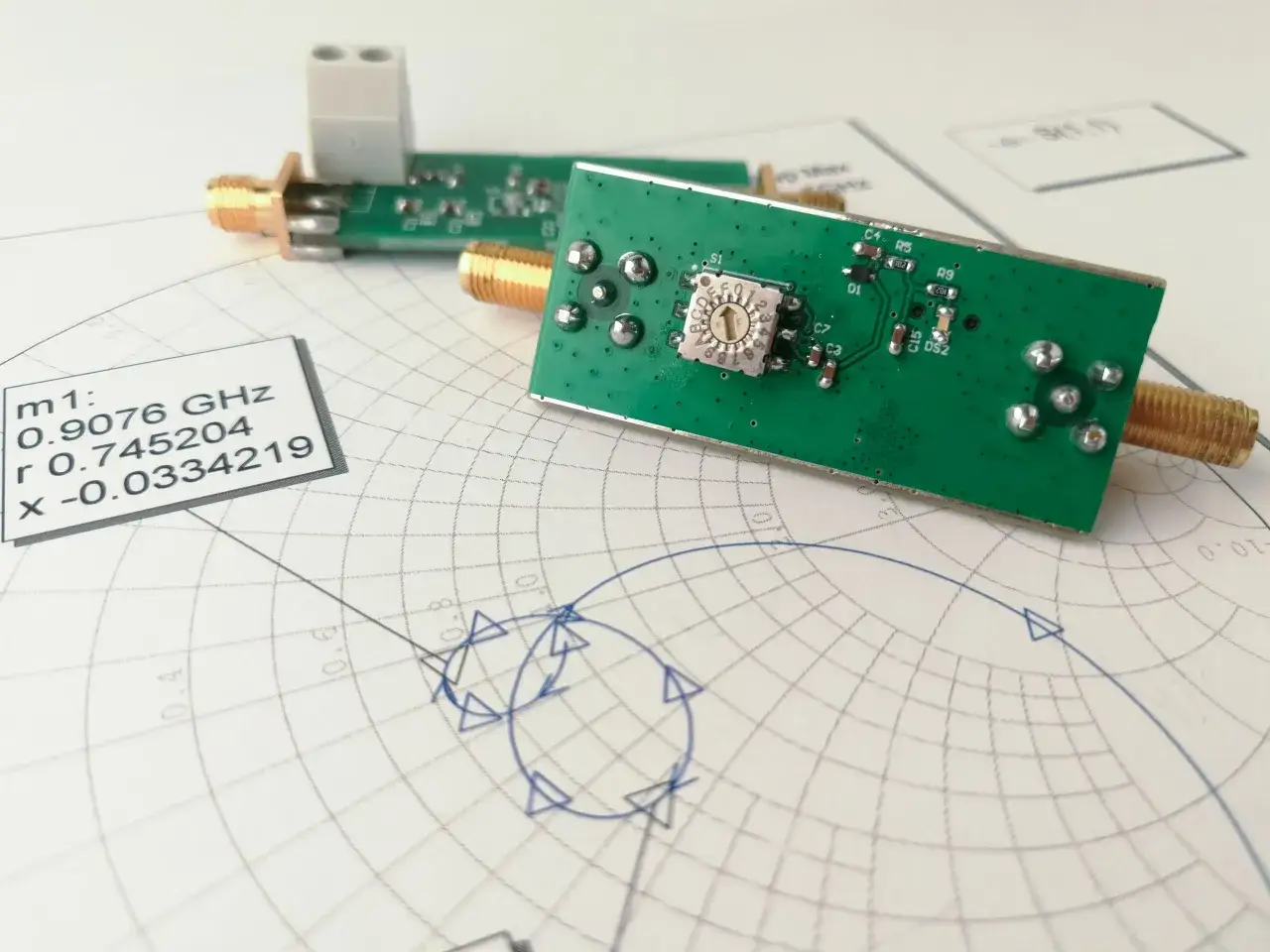

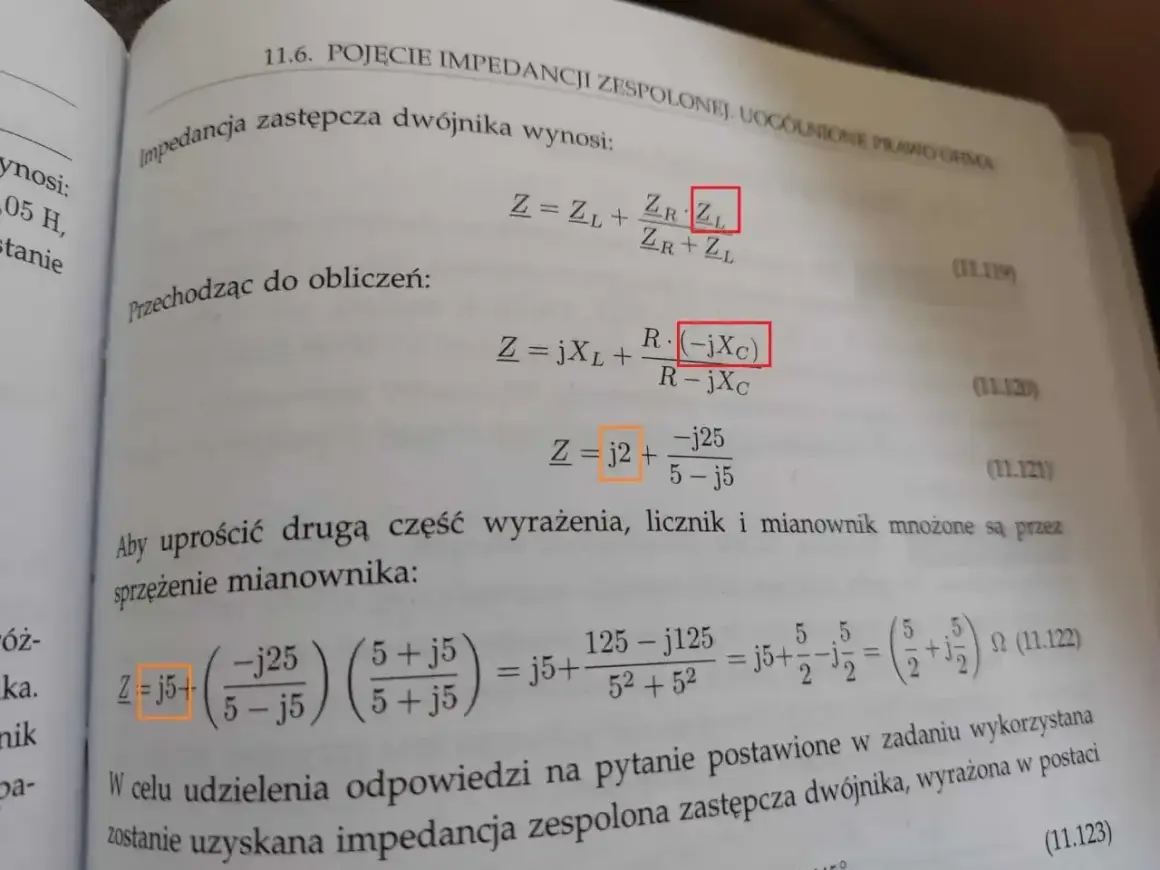

Najprostszy zapis to Z = R + jX, gdzie R oznacza rezystancję, a X część zależną od cewek i kondensatorów. W obwodach szeregowych często korzysta się też z modułu, czyli z wartości liczbowej bez uwzględniania kierunku fazowego. Dla prostego układu RLC zapis przybiera postać |Z| = √(R² + (XL - XC)²).
- XL to reaktancja indukcyjna, czyli wpływ cewki. Rośnie wraz z częstotliwością.
- XC to reaktancja pojemnościowa, czyli wpływ kondensatora. Maleje wraz z częstotliwością.
- Jeśli XL = XC, układ zbliża się do rezonansu i zachowuje się inaczej niż poza tym punktem.
To właśnie częstotliwość robi tu największą różnicę. Ta sama cewka może być prawie „niewidoczna” przy niskim sygnale i bardzo wyraźna przy wyższej częstotliwości, a kondensator działa odwrotnie. Właśnie dlatego dalej pokazuję to już na konkretnych przykładach i pomiarach.
Jak to policzyć w prostym obwodzie
Jeśli mam przed sobą układ z jedną cewką albo kondensatorem, nie zaczynam od wzorów na ślepo. Najpierw sprawdzam częstotliwość sygnału, potem wartości elementów, a dopiero na końcu liczę wynik. Dla cewki korzysta się z zależności XL = 2πfL, a dla kondensatora z XC = 1 / (2πfC).
Przykład z życia laboratorium jest prosty: cewka 50 mH przy 50 Hz daje reaktancję około 15,7 Ω. Jeśli dołożysz do tego rezystor 10 Ω w szeregu, całkowita wartość układu wzrośnie do około 18,6 Ω. To dobry pokaz tego, że sam opór przewodu czy uzwojenia nie mówi jeszcze wszystkiego o zachowaniu całego obwodu.
W praktyce przydają się trzy narzędzia:
- multimetr do prostego pomiaru rezystancji DC,
- miernik LCR do oceny elementów pasywnych przy zadanej częstotliwości,
- tester instalacyjny do pomiarów ochronnych w obwodach zasilających.
To ważne rozróżnienie, bo zwykły multimetr pokaże opór uzwojenia lub przewodu, ale nie odda tego, jak układ zachowa się przy sygnale audio czy przy pracy filtra. I właśnie tu najlepiej widać, gdzie ten parametr naprawdę ma znaczenie w domu.
Gdzie ten parametr ma znaczenie w domu i elektronice
W budownictwie i wykończeniach wnętrz najczęściej spotykam go tam, gdzie pojawia się audio, sterowanie oświetleniem lub większa liczba elementów pracujących na sygnale zmiennym. W salonie, sypialni czy domowym gabinecie nie jest to abstrakcja z podręcznika, tylko coś, co wpływa na brzmienie, bezpieczeństwo i stabilność działania urządzeń.
| Zastosowanie | Co oznacza w praktyce | Na co uważać |
|---|---|---|
| Głośniki domowe | Niższa wartość zwykle oznacza większe obciążenie dla wzmacniacza | Dobieraj kolumny do minimalnego obciążenia wzmacniacza |
| Głośniki sufitowe i instalacyjne | Liczy się stabilność całego zestawu, nie tylko jedna liczba na tabliczce | Sprawdź, czy pracujesz w układzie nisko-impedancyjnym czy 100 V |
| Słuchawki | Wartość wpływa na to, jak łatwo źródło je wysteruje | Nie patrz wyłącznie na omy, bo skuteczność też ma znaczenie |
| Filtry i zasilacze | Układ zmienia zachowanie wraz z częstotliwością | Dobór kondensatora lub cewki bez analizy pasma bywa złudny |
| Instalacja elektryczna | W pomiarach ochronnych liczy się droga, jaką prąd zwarciowy ma do pokonania | Zbyt duża wartość w pętli zwarcia utrudnia szybkie zadziałanie zabezpieczenia |
Najbardziej praktyczny przykład to audio. Kolumny 4 Ω zwykle wymagają od wzmacniacza większej wydajności prądowej niż modele 8 Ω, więc przy źle dobranym sprzęcie łatwo o przegrzewanie, zadziałanie zabezpieczeń albo spadek dynamiki. Z kolei w instalacjach sufitowych i rozprowadzonym nagłośnieniu nie można bezmyślnie przenosić zasad z jednego systemu do drugiego, bo układ 100 V działa według innej logiki niż klasyczne połączenia domowe. Z tego wynika prosta lekcja: zanim coś kupisz albo zamontujesz, trzeba sprawdzić kompatybilność całego toru, a nie tylko pojedynczego elementu.
Najczęstsze błędy przy doborze sprzętu
Najwięcej problemów widzę wtedy, gdy ktoś sprowadza cały temat do jednego napisu na obudowie. To wygodne, ale często prowadzi do złych decyzji. Lepiej patrzeć na parametry w zestawie, bo obwód pracuje jako całość, a nie jako luźny zbiór liczb.
- Traktowanie wartości nominalnej jak stałej - w praktyce zmienia się ona wraz z częstotliwością, więc 8 Ω na papierze nie oznacza zawsze 8 Ω w działaniu.
- Łączenie kilku głośników równolegle bez przeliczenia obciążenia - wzmacniacz może wtedy zobaczyć znacznie trudniejszy układ, niż zakłada producent.
- Patrzenie tylko na omy w słuchawkach - dwa modele o podobnej wartości mogą grać zupełnie inaczej, jeśli mają inną skuteczność.
- Mylenie rezystancji DC z zachowaniem przy sygnale - pomiar omomierzem nie zastąpi analizy pracy w paśmie audio czy przy zasilaniu przemiennym.
- Zakładanie, że większa wartość jest zawsze bezpieczniejsza - nie zawsze. Zależy to od źródła, mocy i tego, jak cały układ został zaprojektowany.
Ja zwracam też uwagę na wyjątek, o którym często się zapomina: w niektórych instalacjach audio stosuje się systemy wysokonapięciowe, gdzie zasada doboru nie opiera się wyłącznie na prostym dopasowaniu omów. To dlatego warto czytać dokumentację całego zestawu, a nie tylko jedną etykietę na głośniku. Gdy te pułapki są już jasne, łatwiej przejść do tego, co sprawdzam przed zakupem lub montażem.
Na co zwracam uwagę przed zakupem albo montażem
Jeśli mam wybrać sprzęt do domu, patrzę na trzy rzeczy: zakres pracy, minimalne obciążenie i warunki, w jakich urządzenie faktycznie będzie używane. Sam parametr na tabliczce to za mało, bo liczy się też charakter obciążenia, częstotliwość sygnału i to, czy układ ma duży zapas bezpieczeństwa.
- Sprawdzam, czy producent podaje wartość nominalną, czy także minimalną.
- Porównuję ją z możliwościami wzmacniacza, amplitunera albo źródła sygnału.
- W słuchawkach patrzę nie tylko na omy, ale też na skuteczność i wymagane napięcie wyjściowe.
- W audio instalacyjnym upewniam się, czy system jest nisko-impedancyjny, czy pracuje w standardzie 100 V.
- Przy elementach biernych sprawdzam, przy jakiej częstotliwości podano dane, bo to zmienia interpretację wyniku.
Dobrze rozumiany ten parametr oszczędza błędnych zakupów i problemów z przegrzewaniem sprzętu. W praktyce najwięcej zyskuje się nie na zapamiętaniu wzoru, tylko na tym, by patrzeć na źródło sygnału, częstotliwość i rzeczywiste warunki pracy, a nie wyłącznie na jedną liczbę z etykiety.
