Dobrze dobrany przewód elektryczny decyduje nie tylko o działaniu instalacji, ale też o bezpieczeństwie, kosztach i tym, czy po remoncie nie wrócisz do tematu po kilku miesiącach. W tym tekście pokazuję, jak odróżnić podstawowe typy okablowania, kiedy liczy się przekrój i liczba żył, co oznaczają kolory oraz kiedy warto sięgnąć po rozwiązania ekranowane lub sygnałowe. To praktyczny przewodnik pod instalacje domowe, elektronikę i modernizację wnętrz.
Najważniejsze zasady doboru okablowania w domu i elektronice
- Najpierw cel, potem detal - inaczej dobiera się linię zasilającą, inaczej połączenie sygnałowe, a jeszcze inaczej przewód do ruchomego sprzętu.
- W typowym mieszkaniu najczęściej spotkasz 1,5 mm² dla oświetlenia i 2,5 mm² dla gniazd, ale długość trasy i obciążenie mogą wymusić inny wybór.
- Kolory mają znaczenie - żółto-zielony to PE, niebieski to N, a brązowy, czarny lub szary zwykle oznacza żyłę fazową.
- Miedź wygrywa w budynku tam, gdzie liczy się pewność połączeń i łatwy montaż; aluminium zostawiam raczej dla większych przekrojów i konkretnych projektów.
- Skrętka i ekran pomagają tam, gdzie sygnał może łapać zakłócenia - w automatyce, audio, monitoringu i sieciach danych.
- Największy błąd to dobór „na oko” bez sprawdzenia mocy, zabezpieczenia, sposobu ułożenia i warunków pracy.
Czym różni się przewód od kabla i dlaczego to ma znaczenie
W codziennej mowie te pojęcia często się mieszają, ale w praktyce instalacyjnej różnica ma znaczenie. Ja patrzę na nią przede wszystkim przez pryzmat ochrony, sposobu ułożenia i odporności na warunki otoczenia: element z dodatkową powłoką ochronną lepiej znosi trudniejsze środowisko, a prostsza żyła z izolacją sprawdza się tam, gdzie prowadzi się ją w rurce, puszce albo wewnątrz urządzenia.
To rozróżnienie pomaga uniknąć dwóch klasycznych błędów. Pierwszy to stosowanie zbyt „delikatnego” rozwiązania w miejscu narażonym na wilgoć, promieniowanie UV albo uszkodzenia mechaniczne. Drugi to przeciążanie elementu, który miał przenosić tylko sygnał, a nie moc. Najprościej mówiąc: nie każdy element do przesyłu energii nadaje się do wszystkiego.
W budownictwie i wykończeniach wnętrz to ważne szczególnie przy prowadzeniu instalacji podtynkowych, przyłączu do oświetlenia, sterowaniu roletami, zasilaniu sprzętów AGD i okablowaniu multimedialnym. Ten podział od razu prowadzi do pytania: jakie typy spotkasz najczęściej i czym się od siebie różnią.
Jakie typy spotkasz najczęściej w domu i elektronice
Jeśli mam szybko ocenić projekt, zaczynam od pytania, czy mowa o zasilaniu, sterowaniu czy transmisji danych. To od razu zawęża wybór. W domu najczęściej trafisz na kilka grup rozwiązań, z których każda ma inny charakter pracy i inne ograniczenia.
| Typ | Gdzie stosuję | Co daje | Kiedy uważać |
|---|---|---|---|
| Instalacyjny płaski lub okrągły | Oświetlenie, gniazda, obwody stałe w ścianach | Jest prosty w prowadzeniu i dobrze pasuje do typowych instalacji mieszkaniowych | Trzeba dobrać przekrój do obciążenia i długości trasy |
| Jednożyłowy w osłonie instalacyjnej | Rozdzielnice, rurki, korytka, połączenia wewnątrz osprzętu | Łatwo go układać w uporządkowanych trasach | Nie nadaje się do przypadkowego prowadzenia bez odpowiedniej ochrony |
| Giętki wielożyłowy | Sprzęt ruchomy, przedłużacze, urządzenia przenośne | Dobrze znosi zginanie i pracę w ruchu | Nie powinien zastępować instalacji stałej tam, gdzie potrzebna jest sztywniejsza trasa |
| Ekranowany | Audio, automatyka, czujniki, sygnał wrażliwy na zakłócenia | Ogranicza szumy i przesłuchy | Wymaga sensownego podłączenia ekranu, inaczej jego zaleta znika |
| Skrętka lub koncentryk | Sieć komputerowa, monitoring, telewizja, część systemów alarmowych | Lepsza transmisja sygnału niż w przypadkowym przewodzie „od wszystkiego” | Trzeba dobrać kategorię, impedancję i sposób prowadzenia |

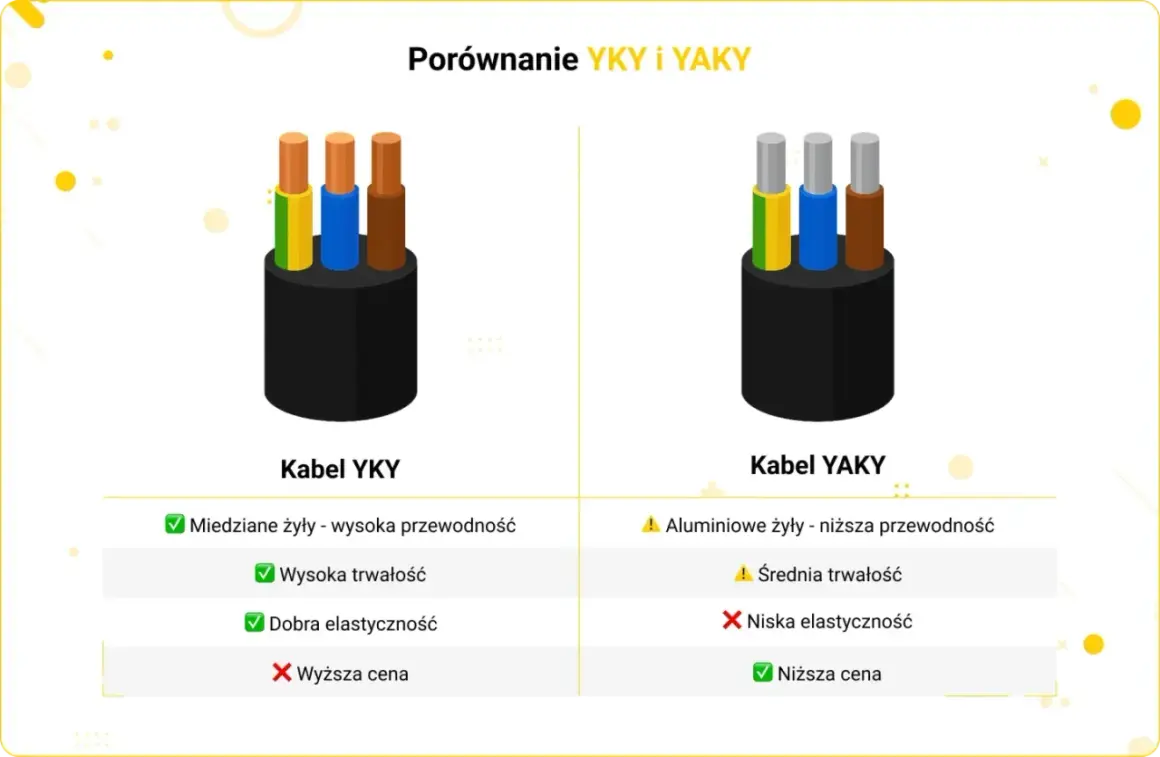

W praktyce najczęściej wygrywa miedź, bo zapewnia stabilne połączenia i jest wygodna przy montażu. Aluminium pojawia się raczej tam, gdzie projekt zakłada większe przekroje i konkretne warunki pracy, a nie w zwykłym mieszkaniu jako uniwersalny zamiennik. To prowadzi nas do najważniejszego pytania: jak dobrać przekrój bez zgadywania.
Jak dobrać przekrój i liczbę żył bez zgadywania
Dobór nie polega na tym, by „dać coś grubszego na wszelki wypadek”. Ja zawsze sprawdzam trzy rzeczy naraz: obciążenie, długość trasy i sposób ułożenia. Dopiero potem patrzę na zabezpieczenie oraz to, czy obwód ma zasilać tylko odbiornik, czy także rezerwę na przyszłość.
W typowej instalacji mieszkaniowej najczęściej spotkasz 1,5 mm² przy oświetleniu i 2,5 mm² przy gniazdach ogólnych. Dla większych odbiorników, takich jak płyta grzewcza, piekarnik, pompa ciepła czy zasilanie podrozdzielni, projekt często prowadzi do 4 mm², 6 mm² albo jeszcze większego przekroju. To nie jest reguła do skopiowania z internetu, tylko punkt wyjścia do sprawdzenia obciążenia i spadku napięcia.
| Przekrój żyły | Najczęstsze zastosowanie | Na co zwracam uwagę |
|---|---|---|
| 1,5 mm² | Oświetlenie, sterowanie, lekkie obciążenia | Długość obwodu, liczba opraw, zabezpieczenie |
| 2,5 mm² | Gniazda ogólne, większość klasycznych obwodów domowych | Rzeczywiste obciążenie sprzętami i warunki chłodzenia |
| 4 mm² | Urządzenia o większym poborze mocy, dłuższe trasy | Spadek napięcia i zgodność z zabezpieczeniem |
| 6 mm² i więcej | Większe odbiorniki, zasilania pomocnicze, podrozdzielnie | Projekt, obliczenia i sposób prowadzenia trasy |
| 0,5-1,5 mm² | Sygnały, sterowanie, elektronika, czujniki | Odporność na zakłócenia i dopasowanie do systemu |
Równie ważna jak przekrój jest liczba żył. W obwodzie jednofazowym zwykle potrzebujesz fazy, neutralnego i ochronnego, czyli trzech żył. W trójfazie dochodzą trzy fazy, neutralny i ochronny, razem pięć. W starych budynkach można jeszcze spotkać układ PEN, ale traktuję go jako pozostałość po starszych instalacjach, a nie wzorzec do powielania. Następny krok to kolory, bo to one najczęściej chronią przed pomyłką przy montażu.
Kolory żył i oznaczenia, które naprawdę zmniejszają ryzyko

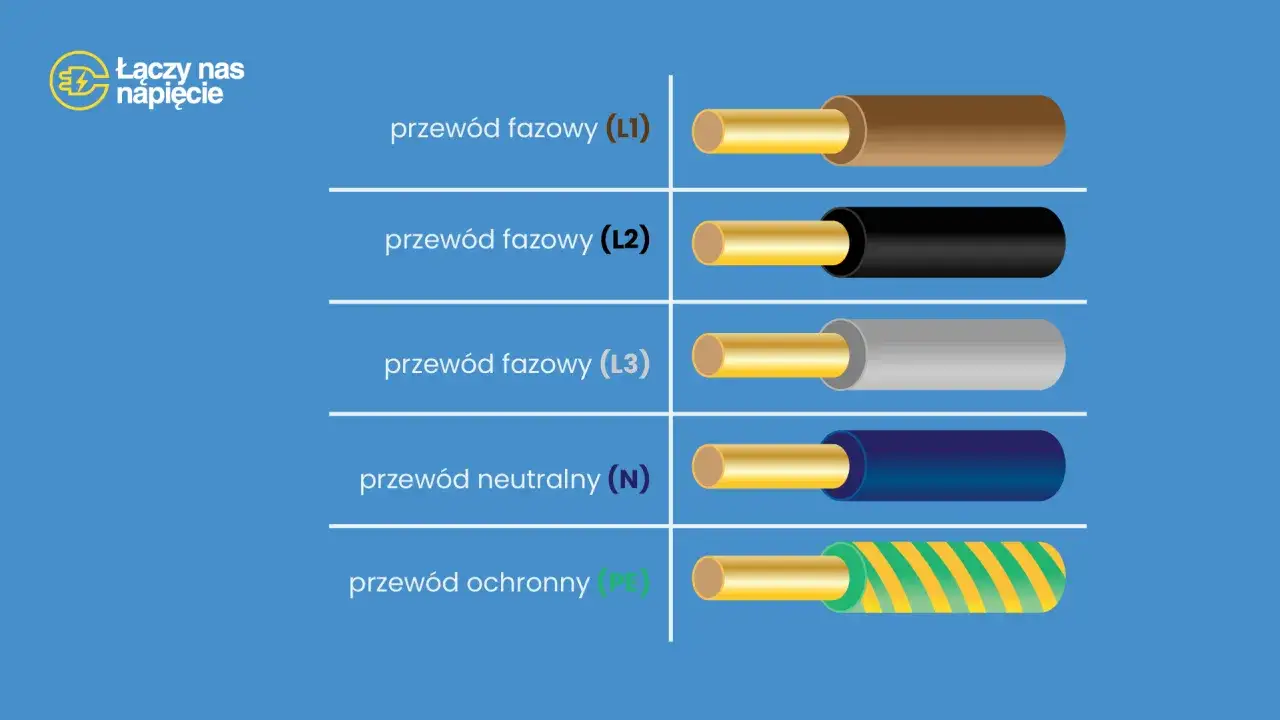

Kolor izolacji nie jest ozdobą. To jedna z najprostszych i najskuteczniejszych form ochrony przed pomyłką. W nowych instalacjach standard jest czytelny: żółto-zielony oznacza PE, niebieski oznacza N, a brązowy, czarny lub szary najczęściej wskazuje żyłę fazową. W praktyce właśnie ta konsekwencja ułatwia serwis, rozbudowę i późniejsze naprawy.
- Żółto-zielony - żyła ochronna PE, czyli ta, która odpowiada za ochronę przeciwporażeniową.
- Niebieski - neutralny N, który zamyka obwód.
- Brązowy, czarny, szary - najczęściej żyły fazowe L, czyli te pod napięciem.
- PEN - starsze rozwiązanie łączące funkcję ochronną i neutralną; dziś spotykane głównie w istniejących instalacjach.
Ja w starym budynku nigdy nie ufam wyłącznie kolorowi. Jeśli instalacja była przerabiana kilka razy, kolory mogły zostać pomieszane, a ktoś mógł dołożyć obwód bez pełnej konsekwencji w oznaczeniach. Dlatego kolor pomaga, ale nie zastępuje pomiaru. To ważne zwłaszcza przed wymianą gniazda, oprawy albo osprzętu w łazience czy kuchni.
W układzie trójfazowym żyły są zwykle rozdzielone między L1, L2, L3, N i PE, a to oznacza większą elastyczność przy zasilaniu mocniejszych urządzeń. Ta część naturalnie prowadzi do kolejnego tematu: kiedy sama energia to za mało i trzeba jeszcze zadbać o jakość sygnału.
Kiedy ekran i skrętka robią różnicę
W elektronice nie zawsze chodzi o „mocniej” albo „grubiej”. Czasem najważniejsze jest to, by sygnał dotarł bez szumu, opóźnień i zakłóceń. Tu wchodzą rozwiązania takie jak skrętka, koncentryk i przewody ekranowane. Każde z nich ma swoje miejsce, ale nie ma jednego uniwersalnego zwycięzcy.
Skrętka dobrze radzi sobie w transmisji danych, bo skręcenie par przewodów ogranicza wpływ zakłóceń. Koncentryk sprawdza się tam, gdzie liczy się stabilna geometria toru sygnałowego, na przykład w telewizji, monitoringu albo części instalacji antenowych. Ekranowanie przydaje się w automatyce, audio, systemach alarmowych i przy czujnikach, które biegną blisko innych obwodów. Im większa podatność na zakłócenia, tym bardziej opłaca się myśleć o ekranie już na etapie projektu.
Są jednak granice. Ekran podnosi koszt, bywa mniej elastyczny i komplikuje montaż, a przy złym uziemieniu traci sens. Z kolei skrętka nie zawsze rozwiąże problem, jeśli sygnał biegnie obok zasilania dużej mocy na długim odcinku. W takich sytuacjach czasem lepszym wyborem jest inne prowadzenie trasy, a nie sam „lepszy” typ izolacji. To prowadzi do ostatniej, bardzo praktycznej części: na co patrzeć przy zakupie i montażu, żeby nie poprawiać wszystkiego po tynkach.
Na co zwracam uwagę przy zakupie i montażu w budynku
Jeśli miałbym wskazać jedną rzecz, która najczęściej odróżnia dobry projekt od przeciętnego, byłaby to konsekwencja w doborze całego systemu, a nie pojedynczego elementu. Sprawdzam więc nie tylko przekrój, ale też materiał żyły, rodzaj izolacji, temperaturę pracy, odporność na wilgoć, promieniowanie UV i to, czy całość pasuje do sposobu prowadzenia.
- Miedź czy aluminium - w mieszkaniu najczęściej wybieram miedź, bo jest pewniejsza w połączeniach i prostsza w montażu.
- PVC czy materiał bezhalogenowy - przy większych wymaganiach pożarowych warto rozważyć rozwiązania o niższej emisji dymu i bez halogenów.
- Wewnętrznie czy na zewnątrz - na zewnątrz trzeba liczyć się z wilgocią, UV i zmianami temperatury, więc zwykłe rozwiązanie do wnętrz nie zawsze wystarczy.
- Stałe czy ruchome połączenie - instalacja stała i przewód do sprzętu przenośnego to dwa różne światy.
- Zgodność z osprzętem - puszka, zacisk, złączka i rozdzielnica muszą być dobrane do konkretnego typu żyły.
W praktyce bardzo dużo wyjaśnia też oznaczenie producenta. Symbol mówi mi, czy mam do czynienia z rozwiązaniem jednożyłowym, płaskim, giętkim, ekranowanym czy specjalnym. To przyspiesza pracę, ale tylko wtedy, gdy nie ignoruję warunków montażu. Właśnie dlatego przy remoncie zawsze wolę zostawić sobie margines niż liczyć, że „jakoś się zmieści”.
Jak zaplanować okablowanie, żeby nie kuć ścian po roku
Jeżeli instalacja ma być naprawdę praktyczna, trzeba myśleć nie tylko o dzisiejszym sprzęcie, ale też o tym, co dołożysz za rok albo dwa. Ja zwykle zakładam osobne obwody dla oświetlenia, gniazd ogólnych i większych odbiorników, a tam, gdzie to ma sens, dodaję też trasę pod sieć danych lub sterowanie. Taki zapas kosztuje mniej na etapie remontu niż późniejsze poprawki.
Warto zostawić wolne miejsce w rurkach lub peszlach, opisać obwody w rozdzielnicy i zrobić zdjęcia przed zamknięciem ścian. Brzmi banalnie, ale właśnie te drobiazgi ratują czas przy rozbudowie systemu o dodatkowe punkty świetlne, router Wi-Fi, automatykę rolet albo monitoring. Jeśli miałbym wskazać jedną praktyczną zasadę, powiedziałbym tak: dobrze zaplanowane okablowanie to nie nadmiar, tylko rozsądna rezerwa.
To podejście daje największy spokój przy odbiorze, a potem także przy codziennym użytkowaniu. I właśnie dlatego przy wyborze okablowania w domu wolę prostą logikę: najpierw funkcja, potem przekrój, na końcu detale montażowe. Taki porządek naprawdę się broni.
