W zakładach przemysłowych prąd potrafi kosztować więcej nie przez samą energię czynną, ale przez to, co krąży w sieci i nie wykonuje pracy. Kompensacja mocy biernej porządkuje ten przepływ: obniża opłaty dystrybucyjne, odciąża transformatory i zmniejsza straty w przewodach. W tym tekście pokazuję, jak rozpoznać problem, jakie rozwiązanie dobrać do konkretnej instalacji i na co uważać, żeby inwestycja faktycznie się opłaciła.
Najkrótsza droga do niższych opłat za energię bierną
- Najczęściej problem widać nie w zużyciu kWh, ale w części dystrybucyjnej faktury.
- Dla poboru indukcyjnego wiele OSD przyjmuje granicę tgφ = 0,4, a energię pojemnościową często rozlicza od pierwszego przekroczenia.
- Stabilne obciążenia zwykle wystarczą do prostszej baterii kondensatorów, a przy harmonicznych i szybkim profilu lepiej sprawdza się układ odstrojon y lub aktywny.
- Najlepszy punkt startowy to pomiar przez 7-14 dni, a przy zmiennym grafiku nawet 2-4 tygodnie.
- Zwrot z inwestycji bywa szybki, ale tylko wtedy, gdy nie ma przekompensowania i źle dobranych przekładników.

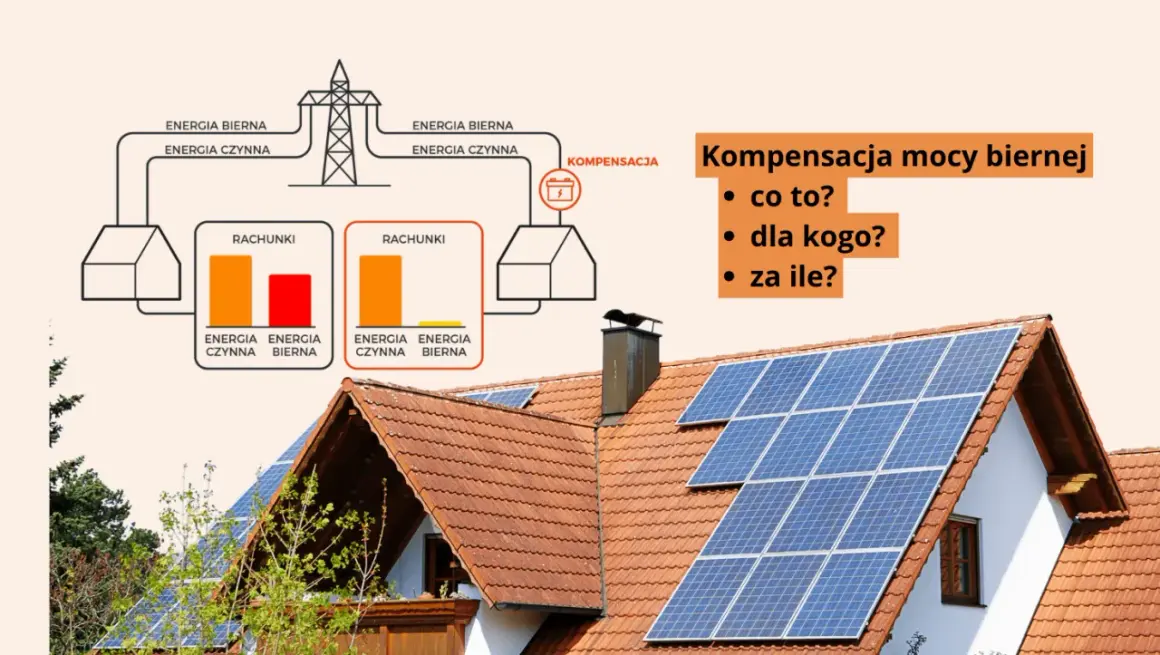

Dlaczego energia bierna podnosi koszty i pogarsza pracę instalacji
W praktyce patrzę na to bardzo prosto: jeśli w zakładzie pracują silniki, transformatory, dławiki, spawarki, UPS-y, falowniki albo rozbudowane oświetlenie LED, sieć nie niesie wyłącznie mocy użytecznej. Część prądu służy do budowania pól magnetycznych i elektrycznych, więc wraca tam i z powrotem między odbiornikiem a źródłem. Sama nie wykonuje pracy, ale zwiększa obciążenie kabli, rozdzielnic i transformatorów.
Według URE taki nadmiar nie tylko podnosi koszty po stronie odbiorcy, ale też zmniejsza przepustowość sieci i może wywoływać przegrzania oraz przepięcia. To właśnie dlatego temat jest szczególnie ważny w przemyśle, gdzie odbiorniki zmieniają się dynamicznie, a każda dodatkowa strata szybko przekłada się na rachunek i niezawodność.
Najczęstszy podział jest prosty: obciążenie indukcyjne dominuje przy silnikach, transformatorach i dławikach, a pojemnościowe pojawia się tam, gdzie instalacja zaczyna oddawać do sieci energię o odwrotnym charakterze. Gdy tych zjawisk jest za dużo albo naprzemiennie się zmieniają, sieć zaczyna „pracować” mniej stabilnie, a opłaty rosną. Z tego miejsca łatwo przejść do pytania, jak rozpoznać, że problem już realnie uderza w budżet.
Jak sprawdzić, czy instalacja już płaci za nadmiar energii biernej
Ja zaczynam od dwóch rzeczy: faktury dystrybucyjnej i profilu obciążenia z analizatora. Jeśli na rozliczeniu pojawiają się pozycje związane z energią bierną, to nie jest teoria, tylko konkretny koszt. TAURON zwraca uwagę, że opłaty zwykle pojawiają się przy przekroczeniu tgφ 0,4 dla poboru indukcyjnego albo wtedy, gdy instalacja zaczyna wprowadzać do sieci energię pojemnościową.
| Co widzę | Co to zwykle oznacza | Co sprawdzić |
|---|---|---|
| Pozycje rozliczeniowe za energię bierną na fakturze | Operator nalicza dodatkowe opłaty | Porównaj 3 ostatnie okresy i sprawdź, czy problem jest stały czy sezonowy |
| Wahania napięcia, grzanie przewodów, buczenie styczników | Sieć jest mocniej obciążona niż powinna | Oceń obciążenie w godzinach szczytu i poza nim |
| Nowe odbiory po modernizacji LED, UPS lub falowników | Profil mocy mógł zmienić się po remoncie lub rozbudowie | Sprawdź, czy problem zaczął się po wdrożeniu nowych urządzeń |
| Rachunek rośnie mimo podobnego zużycia kWh | Problem może leżeć w opłatach dystrybucyjnych, nie w samej energii czynnej | Rozdziel część handlową od dystrybucyjnej |
W praktyce do oceny potrzebuję też schematu instalacji, informacji o mocy transformatora i listy największych odbiorników. Bez tego łatwo pomylić objaw z przyczyną i dobrać urządzenie „na oko”, a to zwykle kończy się rozczarowaniem. Jeśli dane są kompletne, można już przejść do wyboru technologii, a tu różnice bywają naprawdę duże.
Jakie rozwiązanie wybrać w praktyce
Tu nie ma jednego uniwersalnego urządzenia. Dobór zależy od tego, czy obciążenie jest stałe, zmienne, czy mocno odkształcone harmonicznymi. Im bardziej „brudna” sieć i im szybciej zmieniają się odbiory, tym mniej sensu ma proste rozwiązanie oparte tylko na klasycznych kondensatorach.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Bateria kondensatorów stała | Jedno duże, prawie niezmienne obciążenie | Tania, prosta, szybka w uruchomieniu | Łatwo o nadkompensację, gdy obciążenie spada |
| Automatyczna bateria kondensatorów | Zakład z pracą zmianową i zmiennym poborem | Reguluje stopnie w zależności od obciążenia | Wymaga dobrego doboru i serwisu aparatury łączeniowej |

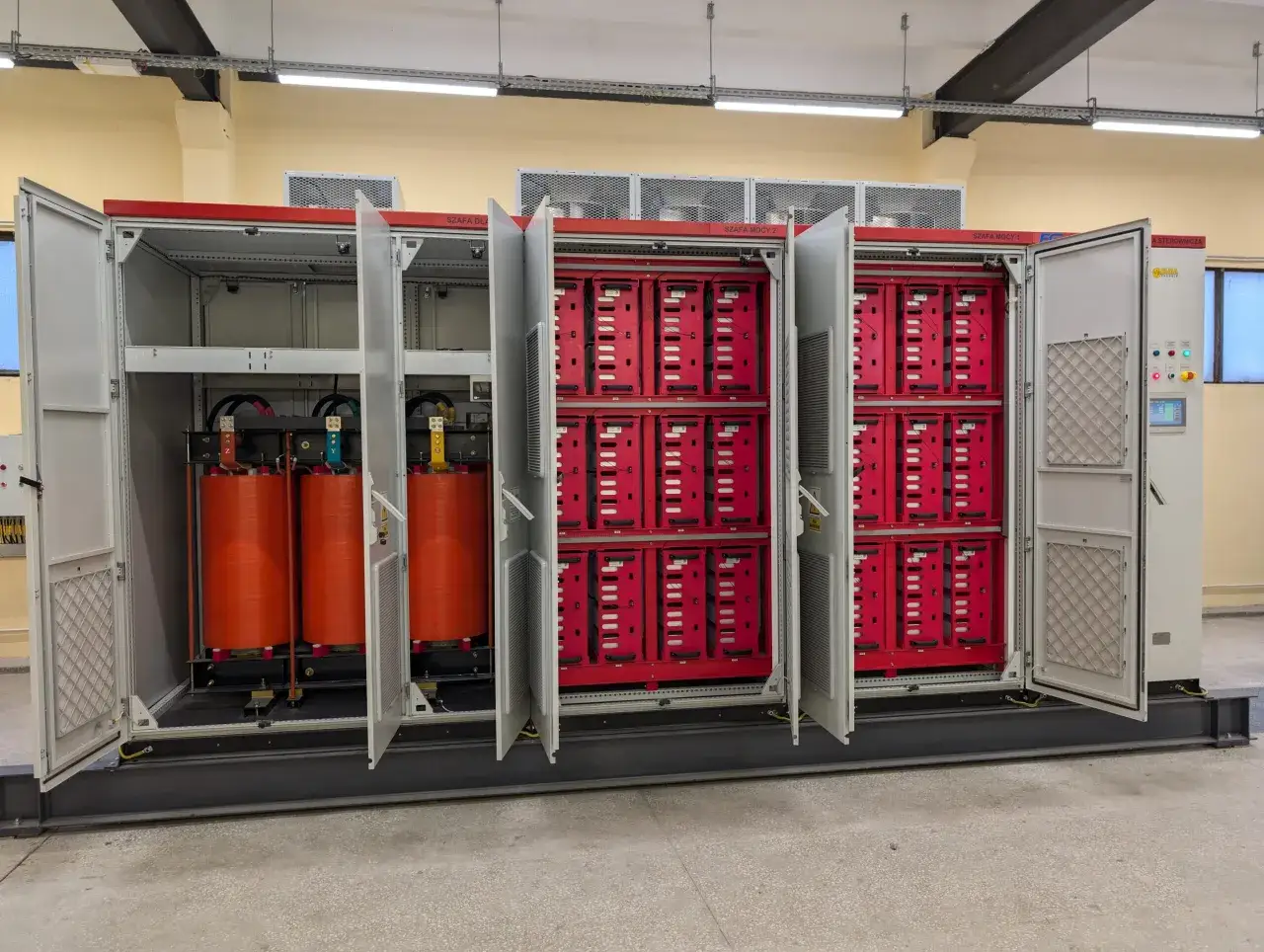

| Bateria odstrojon a z dławikami | Falowniki, UPS-y, spawarki, prostowniki, dużo harmonicznych | Lepiej znosi odkształcenia i jest bezpieczniejsza dla kondensatorów | Droższa i większa niż układ podstawowy |
| Aktywny kompensator | Bardzo szybkie zmiany obciążenia, asymetria, mieszane problemy jakości energii | Największa elastyczność, dobra reakcja na dynamiczny profil | Najwyższy koszt i większe wymagania projektowe |
| Dławik do składowej pojemnościowej | Instalacja zaczyna oddawać zbyt dużo energii pojemnościowej | Koryguje profil tam, gdzie kondensatory byłyby błędem | Nie rozwiązuje problemów z harmonicznymi ani z szybkozmiennym obciążeniem |
Najważniejsza zasada jest prosta: nie dobieram urządzenia po samej mocy zainstalowanej, tylko po profilu pracy. W zakładzie z falownikami i UPS-ami klasyczna bateria bywa za mało odporna, a w obiekcie z jednym dużym silnikiem aktywny kompensator może być po prostu niepotrzebnym kosztem. Gdy już wiadomo, jaka technologia ma sens, przechodzę do doboru krok po kroku.
Jak dobieram układ kompensacyjny krok po kroku
W dobrze zrobionym projekcie nie ma miejsca na zgadywanie. Zaczynam od pomiaru, bo dopiero dane pokazują, czy problem jest indukcyjny, pojemnościowy, czy mieszany, i jak szybko zmienia się w ciągu doby.
- Zbieram pomiary przez 7-14 dni, a przy zmiennej produkcji nawet 2-4 tygodnie.
- Sprawdzam, kiedy rośnie pobór energii biernej: w dzień, w nocy, na zmianie, czy tylko po starcie konkretnych maszyn.
- Odróżniam odbiorniki stałe od dynamicznych, bo od tego zależy, czy wystarczy układ stopniowany, czy potrzebna jest szybsza regulacja.
- Licząc moc w kVAr, biorę pod uwagę rzeczywiste obciążenie, a nie tylko moc znamionową urządzeń.
- Ocen iam harmoniczne, asymetrię i sposób załączania, bo przy złych parametrach sama bateria kondensatorów może się przegrzewać albo rezonować.
- Dobieram zabezpieczenia, chłodzenie, miejsce montażu i przekładniki prądowe, a po uruchomieniu wracam do nastaw po kilku tygodniach pracy.
W praktyce liczy się też sposób sterowania. Przy powolnych zmianach wystarczą styczniki, ale przy bardzo szybkim profilu lepiej działa załączanie tyrystorowe albo układ aktywny. Jeżeli w tym miejscu projektant zaczyna upraszczać problem, to dla mnie jest to sygnał ostrzegawczy. Z techniki płynnie przechodzę więc do pieniędzy, bo to one najczęściej przesądzają o decyzji.
Ile kosztuje wdrożenie i kiedy się zwraca
Poniższe widełki traktuję jako praktyczny punkt startu, nie cennik. Ostateczna cena zależy od mocy w kVAr, jakości sieci, poziomu harmonicznych, rodzaju obudowy, chłodzenia i zakresu prac elektrycznych.
| Typ układu | Szacunkowy koszt | Typowy zwrot | Kiedy to ma sens |
|---|---|---|---|
| Prosta bateria kondensatorów | 4-12 tys. zł | 6-18 miesięcy | Mały lub średni zakład z dość równym obciążeniem |
| Automatyczna bateria kondensatorów | 10-25 tys. zł | 8-24 miesiące | Zakład z pracą zmianową i zmiennym profilem poboru |
| Układ odstrojon y z dławikami | 15-45 tys. zł | 12-30 miesięcy | Dużo falowników, UPS-ów, LED-ów i innych odbiorników nieliniowych |
| Aktywny kompensator | 20-100 tys. zł i więcej | 12-36 miesięcy | Bardzo dynamiczne obciążenia, asymetria, kilka problemów naraz |
Najkrótszy zwrot widzę zwykle tam, gdzie zakład płaci jednocześnie za pobór indukcyjny i ma problemy po modernizacji oświetlenia, automatyki albo napędów. Gdy miesięczne opłaty za energię bierną są wyraźne, roczna oszczędność potrafi spokojnie zbudować sensowny biznes case. Trzeba jednak pilnować jednego szczegółu: jeśli układ zostanie przewymiarowany, oszczędność zamienia się w nowy problem, a czas zwrotu przestaje mieć znaczenie.
Najczęstsze błędy, które widzę w zakładach
Najwięcej kłopotów nie bierze się z samej technologii, tylko z jej złego wdrożenia. To są błędy, które wracają wyjątkowo często:
- Dobór na podstawie „zapasowej” mocy transformatora zamiast realnego profilu obciążenia.
- Brak analizy harmonicznych, mimo że w zakładzie pracują falowniki, prostowniki albo spawarki.
- Przekompensowanie, czyli zbyt mocne odwrócenie charakteru poboru i pojawienie się opłat pojemnościowych.
- Zły montaż przekładników prądowych albo błędny kierunek pomiaru, przez co regulator dostaje fałszywe dane.
- Brak wentylacji i serwisu, przez co kondensatory i styczniki szybciej się zużywają.
- Założenie, że fotowoltaika, LED-y albo UPS-y same rozwiążą problem z mocą bierną.
W mojej ocenie największe szkody robi właśnie wiara w „automatyczne załatwienie sprawy”. Instalacja może wyglądać nowocześnie, a mimo to nadal generować opłaty i zakłócenia. Gdy te pułapki są wyeliminowane, wdrożenie staje się prostsze niż większość inwestorów zakłada.
Co przygotować przed rozmową z projektantem
Jeśli chcesz skrócić drogę do sensownej oferty, przygotuj kilka konkretnych informacji. Dzięki nim projektant nie będzie zgadywał, tylko od razu policzy realny wariant.
- 3 ostatnie faktury dystrybucyjne, najlepiej z pozycjami dotyczącymi energii biernej.
- Profil obciążenia z analizatora albo dane z systemu monitoringu energii.
- Schemat jednokreskowy rozdzielni i moc transformatora.
- Listę największych odbiorników z godzinami pracy: silniki, sprężarki, HVAC, UPS, ładowarki, falowniki, spawarki.
- Informację o planowanych zmianach w ciągu najbliższych 12 miesięcy.
- Dane o wentylacji i miejscu, w którym można bezpiecznie zamontować urządzenie.
Dobrze dobrany układ daje jednocześnie niższe opłaty, mniejsze straty i spokojniejszą pracę instalacji, ale tylko wtedy, gdy opiera się na pomiarach, a nie na intuicji. Jeśli traktujesz temat jako element modernizacji obiektu, a nie jako jednorazowy zakup, wynik zwykle jest wyraźnie lepszy. To właśnie w takim podejściu redukcja kosztów zaczyna działać naprawdę, a nie tylko na papierze.
