W obwodach prądu przemiennego nie wystarczy patrzeć na same waty, bo dwa urządzenia o tej samej mocy czynnej mogą zupełnie inaczej obciążać instalację. To właśnie moc pozorna pokazuje, jak duży prąd musi popłynąć z sieci, żeby odbiornik działał tak, jak zaprojektowano. Poniżej wyjaśniam to bez nadmiaru teorii, ale z liczbami, wzorami i praktycznym spojrzeniem na dom, warsztat oraz typową instalację elektryczną.
Najważniejsze fakty, które porządkują temat
- W układach AC liczy się nie tylko moc w watach, ale też obciążenie widziane przez źródło i przewody.
- Wartość w VA wynika z iloczynu napięcia skutecznego i prądu skutecznego.
- Przy grzałkach różnica między watami a VA bywa mała, a przy silnikach, zasilaczach i transformatorach potrafi być wyraźna.
- Do doboru kabla, zabezpieczenia, UPS-a czy agregatu patrzę przede wszystkim na prąd i VA, nie wyłącznie na waty.
- Współczynnik mocy bliski 1 oznacza lepsze wykorzystanie sieci i mniejsze „marnowanie” zdolności przesyłowej instalacji.
Czym jest moc pozorna i dlaczego nie mylić jej z mocą czynną
Najprościej ujmując, chodzi o wielkość, która mówi, ile energii elektrycznej „widzi” źródło i jak duże obciążenie musi obsłużyć instalacja. Waty opisują to, co urządzenie faktycznie zamienia na pracę, ciepło albo światło, natomiast wartość w VA obejmuje również część związaną z wymianą energii między polem elektrycznym i magnetycznym. Dlatego w praktyce dwa odbiorniki o tej samej mocy czynnej mogą pobierać różny prąd.
| Wielkość | Symbol | Jednostka | Co opisuje |
|---|---|---|---|
| Moc czynna | P | W | Energię zamienianą na użyteczną pracę, ciepło lub światło |
| Moc bierna | Q | var | Energię wymienianą z polem w obwodzie, bez trwałego wykonania pracy |
| Moc pozorna | S | VA | Całkowite obciążenie prądowe, które musi dostarczyć źródło |
W prostym obwodzie zależność jest bardzo czytelna: S = U × I, gdzie U to napięcie skuteczne, a I to prąd skuteczny. Jeśli urządzenie pracuje z sieci 230 V i pobiera 5 A, to jego obciążenie wynosi 1150 VA, nawet jeśli jego moc czynna jest niższa. To właśnie ten detal najczęściej zmienia sposób doboru zabezpieczenia albo zasilacza. Gdy już rozdzielisz te trzy wielkości, łatwiej zrozumieć, skąd bierze się współczynnik mocy i czemu jest tak ważny.
Jak czytać trójkąt mocy i współczynnik mocy

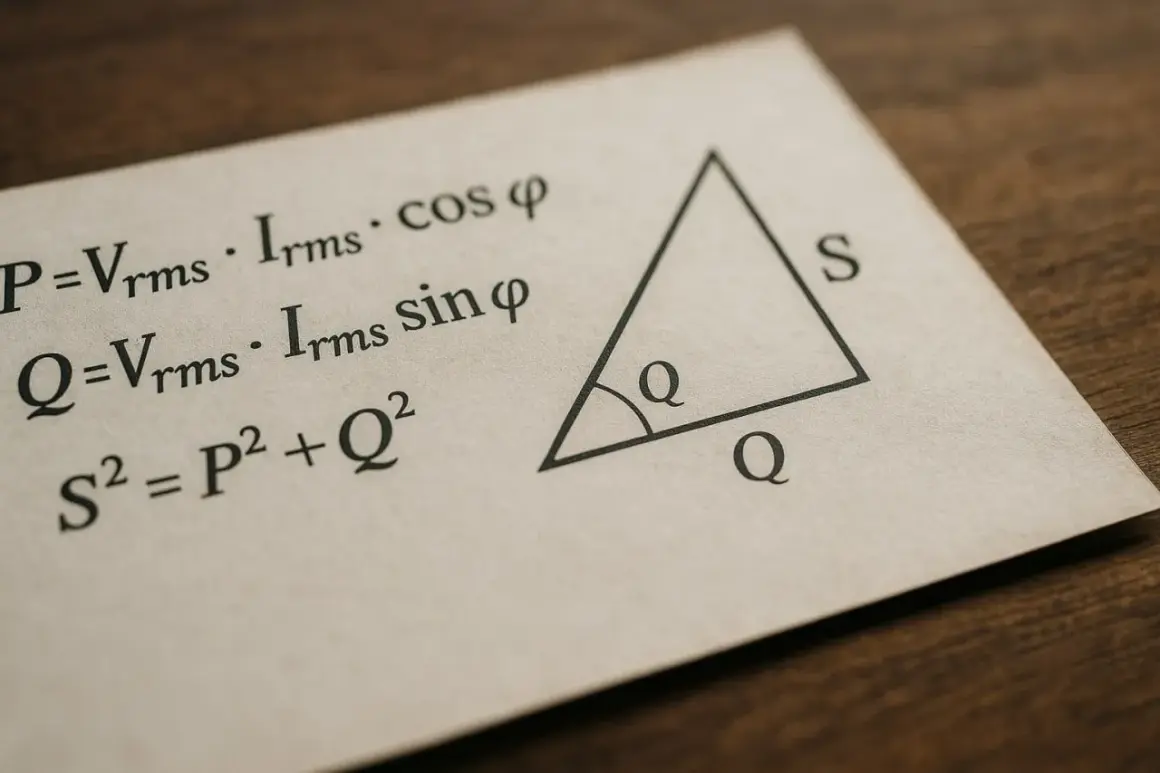

W elektrotechnice bardzo często pokazuje się to jako trójkąt: na jednej osi leży moc czynna, na drugiej bierna, a przeciwprostokątna to wartość pozorna. Dla przebiegów sinusoidalnych można zapisać zależność S² = P² + Q², a współczynnik mocy wyraża wzór cos φ = P / S. Im bliżej 1 jest cos φ, tym lepiej urządzenie wykorzystuje dostarczoną energię do wykonania realnej pracy.
Kąt φ mówi, jak bardzo prąd jest przesunięty względem napięcia. W odbiorniku rezystancyjnym, takim jak grzejnik, to przesunięcie jest praktycznie pomijalne, więc P i S są niemal takie same. W silnikach, transformatorach i części zasilaczy impulsowych sytuacja wygląda inaczej, bo część energii krąży między źródłem a odbiornikiem zamiast zamieniać się w użyteczny efekt.
W nowoczesnej elektronice warto jeszcze pamiętać o jednym ograniczeniu: przy przebiegach mocno odkształconych sam cos φ nie opisuje wszystkiego. Dlatego przy sprzęcie z przetwornicami, ładowarkami czy LED-ami patrzę nie tylko na teorię, ale też na dane producenta. Zasilacz z aktywną korekcją współczynnika mocy zwykle lepiej współpracuje z siecią niż tani driver bez takiej korekcji. Ta relacja ma największe znaczenie wtedy, gdy dobiera się zasilanie do realnych urządzeń, a nie tylko do etykiety z mocą.
Dlaczego to ma znaczenie w domu, warsztacie i na budowie
W praktyce najważniejsze jest to, że przewody, bezpieczniki, UPS-y i agregaty reagują na prąd, a nie na samą liczbę watów. Jeżeli źle oszacujesz VA, urządzenie może działać poprawnie, ale instalacja będzie pracować zbyt blisko granicy. To szczególnie ważne przy projektowaniu nowych obwodów w kuchni, garażu, pracowni albo przy wyposażaniu domu w dodatkowe źródło zasilania awaryjnego.
| Urządzenie | Moc czynna | Szacunkowe obciążenie | Co z tego wynika |
|---|---|---|---|
| Grzejnik lub czajnik | 2000 W | Około 2000 VA | Prawie brak różnicy między watami a VA, dobór jest prosty |
| Ładowarka laptopa | 65 W | Około 70-90 VA | Mały pobór, ale warto sprawdzić jakość zasilacza |
| Pompa lub sprężarka | 1000 W | Około 1300-1600 VA | Trzeba uwzględnić większy prąd i rozruch |
| Oświetlenie LED | 100 W | Około 105-160 VA | Wynik zależy od drivera i sposobu korekcji |
W sieci 230 V różnica robi się bardzo konkretna. Odbiornik pobierający 1000 W przy współczynniku mocy 1 obciąża instalację prądem około 4,35 A, ale przy współczynniku 0,8 to już mniej więcej 5,4 A. Dla zabezpieczenia, przewodu i zapasu pracy ciągłej to jest różnica, której nie ignoruję. W domu widać to szczególnie przy kuchni, klimatyzacji, elektronarzędziach i sprzęcie audio-wideo, a na budowie przy oświetleniu, pompach i przedłużaczach z wieloma odbiornikami.
Na rachunku za energię płaci się za energię czynną, czyli za kWh, ale sama instalacja musi udźwignąć całe obciążenie prądowe. W obiektach firmowych i przemysłowych dochodzi jeszcze temat rozliczeń za moc bierną, więc różnica między „tym, co działa”, a „tym, co obciąża sieć” ma już także wymiar finansowy. Z takiego rozróżnienia naturalnie wynika pytanie: jak szybko policzyć, czy dany układ będzie bezpieczny i przewymiarowany z zapasem, czy raczej na styk.
Jak samodzielnie oszacować obciążenie przed doborem urządzenia
Jeżeli nie mam pełnej dokumentacji, zaczynam od kilku prostych kroków. To wystarcza w większości domowych i półprofesjonalnych zastosowań, zwłaszcza gdy chodzi o dobór UPS-a, agregatu prądotwórczego, falownika albo obwodu zasilającego kilka urządzeń naraz.
- Sprawdzam moc czynną na tabliczce znamionowej albo w karcie katalogowej.
- Jeśli producent podaje wartość w VA, biorę ją jako punkt odniesienia, bo jest bliższa realnemu obciążeniu źródła.
- Gdy mam tylko waty i współczynnik mocy, liczę S = P / cos φ.
- Następnie przeliczam prąd: I = S / U.
- Na końcu zostawiam zapas, zwykle 20-30% przy pracy ciągłej, a przy silnikach i sprężarkach więcej, bo prąd rozruchowy bywa wielokrotnie wyższy od roboczego.
Przykład jest prosty: odbiornik o mocy 1000 W i współczynniku mocy 0,8 ma obciążenie około 1250 VA. Przy napięciu 230 V daje to prąd rzędu 5,4 A. Jeśli w obwodzie pracują jeszcze inne urządzenia, taki wynik potrafi szybko przesunąć całą instalację bliżej granicy zabezpieczenia. W układach trójfazowych dochodzi jeszcze równomierność obciążenia faz, więc nie patrzę wyłącznie na sumę watów, ale też na to, jak ten pobór rozkłada się w czasie i między poszczególne tory zasilania.
To podejście dobrze działa w praktyce budowlanej, bo pozwala uniknąć późniejszych przeróbek. Lepiej od razu dobrać obwód z rozsądnym zapasem, niż po montażu tłumaczyć sobie, dlaczego zabezpieczenie wybija przy większym obciążeniu albo dlaczego UPS działa tylko na papierze.
Najczęstsze błędy przy interpretacji danych z tabliczek znamionowych
Najczęstszy błąd, który widzę, to mylenie energii z mocą. kWh mówi, ile energii zużyjesz w czasie, a VA pokazuje, jak mocno obciążasz źródło w danej chwili. To dwa różne pytania, więc nie da się ich zastąpić jednym odczytem z etykiety.
- Sumowanie tylko watów bez sprawdzenia współczynnika mocy.
- Zakładanie, że każde urządzenie z wtyczką ma obciążenie bliskie 1:1 względem watów.
- Ignorowanie rozruchu silników, pomp i sprężarek.
- Dobór UPS-a albo agregatu wyłącznie po opisie marketingowym, bez sprawdzenia realnej wartości w VA.
- Przekonanie, że problem dotyczy tylko przemysłu, a nie domowej instalacji z elektroniką, LED-ami i ładowarkami.
W praktyce najwięcej kłopotów sprawiają urządzenia, które na tabliczce wyglądają niegroźnie, ale pracują z dużym prądem chwilowym albo mają słaby współczynnik wykorzystania sieci. Dlatego jeśli sprzęt ma silnik, transformator, prostownik albo zasilacz impulsowy, traktuję dane znamionowe jako punkt wyjścia, a nie gotową odpowiedź. Ta ostrożność zwykle kosztuje mniej niż poprawki po montażu. Zostaje już tylko prosta zasada, którą warto mieć w głowie przed zakupem lub projektem.
Co warto sprawdzić przed doborem zasilania do urządzeń
Jeśli urządzenie ma działać niezawodnie, patrzę na trzy rzeczy: moc czynną, wartość w VA i warunki pracy. W praktyce wystarczy krótka lista kontrolna.
- Sprawdź, czy producent podaje W, VA, czy oba parametry.
- Przy urządzeniach grzejnych przyjmij, że różnica między watami a obciążeniem jest zwykle niewielka.
- Przy elektronice i napędach elektrycznych zakładaj większy zapas niż przy prostych odbiornikach rezystancyjnych.
- Do UPS-a, falownika i agregatu licz obciążenie po stronie VA, a nie po stronie samych watów.
- Jeśli sprzęt ma pracować długo, zostaw margines zamiast projektować instalację na styk.
W dobrze zaprojektowanej instalacji ta jedna decyzja robi dużą różnicę: przewody mniej się grzeją, zabezpieczenia pracują stabilniej, a urządzenia nie tracą wydajności przy większym obciążeniu. Jeżeli zapamiętasz tylko jedną rzecz, niech będzie taka: dla komfortu użytkowania liczą się waty, ale dla bezpieczeństwa i doboru infrastruktury liczy się także obciążenie w VA. To właśnie ten prosty nawyk odróżnia poprawny dobór od zgadywania.
