Energia bierna w obwodach prądu przemiennego to temat, który wraca zwykle wtedy, gdy instalacja w budynku zaczyna pracować mniej efektywnie, a rachunek za dystrybucję rośnie szybciej niż sama konsumpcja. W tym artykule wyjaśniam, skąd bierze się to zjawisko, jak rozpoznać je w praktyce i kiedy naprawdę warto zająć się kompensacją. Pokazuję też, dlaczego po modernizacji oświetlenia, HVAC czy automatyki temat nie znika, tylko często zmienia charakter.
Najważniejsze rzeczy, które warto zapamiętać
- W instalacjach AC część energii krąży między źródłem a odbiornikiem zamiast zamieniać się na pracę użyteczną.
- Im więcej odbiorników indukcyjnych, pojemnościowych i elektronicznych, tym większe znaczenie ma współczynnik mocy.
- W typowym mieszkaniu problem zwykle nie oznacza osobnej pozycji na fakturze, ale w budynkach usługowych i większych obiektach już tak.
- Najczęściej źródłem kłopotów są silniki, transformatory, UPS-y, LED-y, falowniki i długie linie kablowe.
- Kompensację dobiera się do rodzaju obciążenia, bo źle dobrane rozwiązanie może pogorszyć sytuację zamiast ją poprawić.
Czym jest moc bierna i dlaczego w ogóle powstaje
W technice częściej mówi się o mocy biernej niż o samej energii, bo to moc opisuje chwilowy przepływ w obwodzie. W idealnym odbiorniku rezystancyjnym napięcie i prąd są zgodne w fazie, więc cała dostarczana moc zamienia się w pracę lub ciepło. Gdy w układzie pojawia się indukcyjność albo pojemność, zaczyna działać magazynowanie i oddawanie energii w każdym okresie przebiegu.
| Wielkość | Symbol | Co opisuje | Jednostka |
|---|---|---|---|
| Moc czynna | P | Energię zamienianą na pracę, ciepło lub ruch | W |
| Moc bierna | Q | Wymianę energii między źródłem a polem magnetycznym lub elektrycznym odbiornika | var |
| Moc pozorna | S | Całkowite obciążenie widziane przez źródło | VA |
Najprościej można to ująć tak: moc czynna wykonuje realną pracę, moc bierna podtrzymuje warunki do działania urządzenia, a moc pozorna pokazuje, ile „prądu do przeniesienia” widzi sieć. Współczynnik mocy cos φ mówi, jak duża część poboru rzeczywiście pracuje na efekt użytkowy. Im bliżej 1, tym lepiej dla instalacji. Najłatwiej zobaczyć to na konkretnych odbiornikach w budynku.
Skąd bierze się w instalacji budynku
Z praktyki wiem, że wielu inwestorów zakłada: skoro po wymianie sprzętu spadło zużycie kWh, problem też zniknie. To nie działa w ten sposób. Zmienia się nie tylko ilość pobranej energii, ale też jej charakter. Jak zwraca uwagę URE, po modernizacji obiektu z LED-ami, UPS-ami czy automatyką często rośnie znaczenie poboru biernego, mimo że sama energia czynna spada.
- Silniki pomp, wentylacji, wind i bram - to klasyczne źródła mocy biernej indukcyjnej, bo potrzebują pola magnetycznego do pracy.
- Transformatory i zasilacze UPS - obciążają sieć nawet wtedy, gdy moc użyteczna wydaje się niewielka.
- Oprawy LED, zasilacze impulsowe, falowniki i elektronika sterująca - tu pojawiają się komponenty pojemnościowe i odkształcenia przebiegu prądu.
- Długie linie kablowe i rozbudowane rozdzielnice - im większy obiekt, tym łatwiej o dodatkowy przepływ bierny.
Właśnie dlatego temat nie jest zarezerwowany wyłącznie dla przemysłu. W nowoczesnym biurowcu, sklepie, pensjonacie czy wspólnocie mieszkaniowej z automatyką i wentylacją problem potrafi być bardziej realny niż w starszej, prostszej instalacji. To prowadzi prosto do pytania, co ten przepływ robi z samą instalacją i rachunkiem.

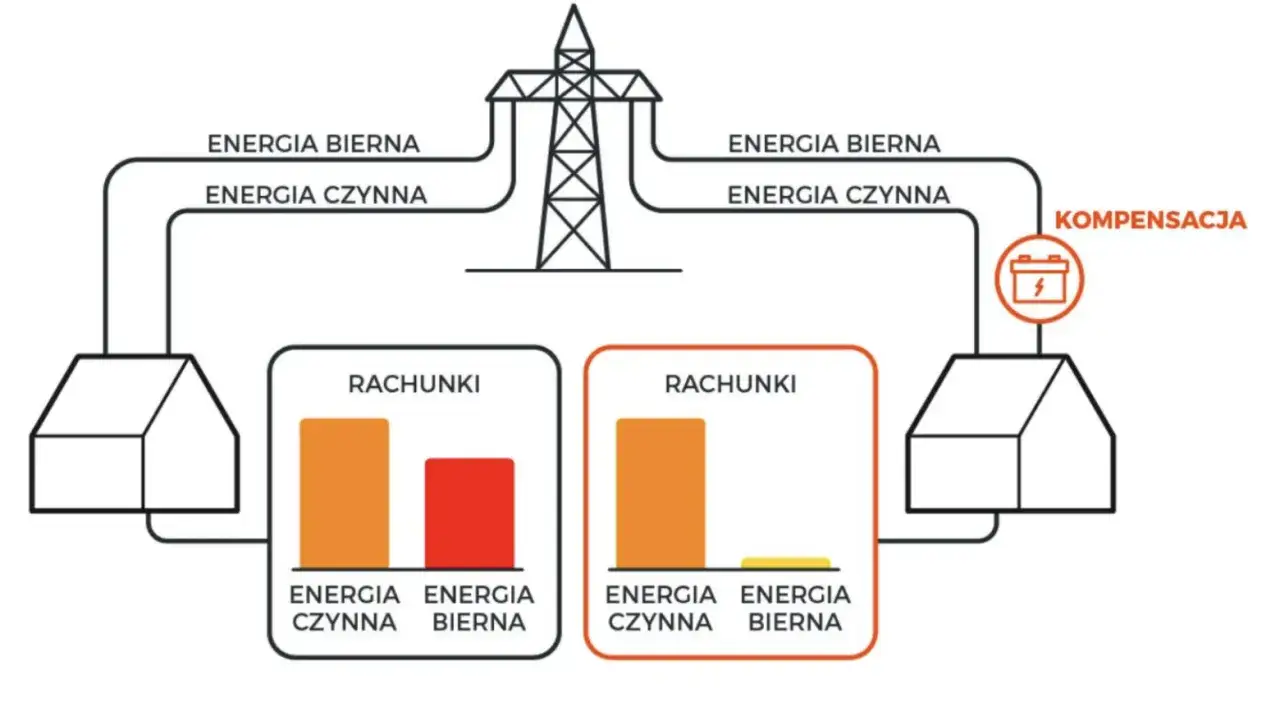

Co robi z instalacją, rachunkiem i komfortem pracy
W małym mieszkaniu temat zwykle zostaje na poziomie technicznej ciekawostki, ale w biurze, sklepie, warsztacie, hotelu czy małej hali już nie. Według URE, ponadumowny pobór mocy biernej obciąża sieć, zmniejsza jej przepustowość i może generować dodatkowe koszty po stronie dystrybucji. Warto też nie mylić tego z opłatą mocową, bo to zupełnie inny mechanizm rozliczeniowy.
W praktyce skutki są bardzo konkretne:
- rośnie prąd płynący w przewodach, więc zwiększają się straty i nagrzewanie instalacji,
- spada dostępna „rezerwa” mocy w tym samym przekroju kabla,
- mogą pojawić się większe spadki napięcia na dłuższych obwodach,
- transformator, UPS lub rozdzielnica pracują ciężej, niż wynikałoby to z samej mocy czynnej,
- w obiektach komercyjnych mogą dojść opłaty dystrybucyjne za przekroczenie warunków umowy.
Najważniejsza rzecz jest jednak prostsza: nie płaci się za sam fakt istnienia tego zjawiska, tylko za jego skutki i za sposób, w jaki obciąża sieć. I właśnie dlatego przy ocenie instalacji nie wystarczy patrzeć na kWh. Trzeba jeszcze odróżnić, z jakim rodzajem mocy biernej mamy do czynienia.
Jak odróżnić moc bierną indukcyjną od pojemnościowej
W praktyce rozróżniam dwa główne scenariusze. Pierwszy to odbiorniki indukcyjne, które dominują w starszych i bardziej „mechanicznych” instalacjach. Drugi to układy pojemnościowe i elektroniczne, które częściej pojawiają się po modernizacjach, przy LED-ach, zasilaczach impulsowych, falownikach i długich liniach kablowych. Nie wszystko da się jednak zamknąć w prostym schemacie, bo nowoczesna elektronika mocy często miesza komponent pojemnościowy z harmonicznymi.
| Rodzaj | Skąd się bierze | Typowe przykłady | Co zwykle robi się w praktyce |
|---|---|---|---|
| Indukcyjna | Pole magnetyczne potrzebne do pracy odbiornika | Silniki, pompy, sprężarki, transformatory, wentylacja | Kompensacja kondensatorami, jeśli obciążenie jest względnie stabilne |
| Pojemnościowa | Dominacja pojemności elektrycznej lub nadmiar kompensacji | Długie kable, część zasilaczy, UPS-y, układy po LED retrofitach | Dławiki, filtry lub korekta nastaw istniejącej kompensacji |
Praktyczny wniosek jest prosty: jeśli po wymianie sprzętu na LED-y albo po dołożeniu fotowoltaiki stary układ kompensacji nadal został bez zmian, może zacząć pracować nie tak, jak trzeba. Czasem to nie brak kompensacji jest problemem, tylko jej nadmiar. To prowadzi do pytania, jak ograniczyć zjawisko bez wywoływania nowych kłopotów.
Jak ogranicza się nadmiar mocy biernej
Zaczynam zawsze od pomiaru, bo kompensacja na ślepo kończy się zwykle nadkompensacją albo walką z harmonicznymi. Sensowne rozwiązanie zależy od tego, czy obciążenie jest stabilne, czy zmienia się w ciągu doby, oraz od tego, jakie odbiorniki dominują w budynku. W praktyce najlepiej działa podejście etapowe: najpierw analiza, potem dobór, na końcu weryfikacja po kilku dniach lub tygodniach pracy.
| Rozwiązanie | Kiedy ma sens | Na co uważać |
|---|---|---|
| Bateria kondensatorów | Silniki, pompy, wentylacja, dość stały profil obciążenia | Zbyt duży układ może powodować nadkompensację i wzrost napięcia |
| Dławiki | Gdy przeważa komponent pojemnościowy | Wymagają dokładnego doboru do profilu instalacji |
| Kompensacja aktywna i filtry | LED-y, UPS-y, falowniki, zmienny profil doby, dużo elektroniki | Droższe, ale najelastyczniejsze przy dynamicznym obciążeniu |
W obiektach po modernizacji najlepiej sprawdza się pomiar przez kilka dni, a jeszcze lepiej przez pełny tydzień. Jednorazowy odczyt z jednej zmiany albo jednego wieczoru potrafi mocno zniekształcić obraz. Zmienne obciążenia, weekendy i nocne spadki poboru robią tutaj ogromną różnicę. Jeśli instalacja ma wiele odbiorników elektronicznych, nie ignoruję też harmonicznych, bo zwykła bateria kondensatorów nie załatwi wszystkiego.
Dlaczego po remoncie i wymianie urządzeń bilans potrafi się odwrócić
Przy modernizacji budynku nie patrzę wyłącznie na to, ile mniej kWh zużyją nowe oprawy czy urządzenia HVAC. Zmienia się także charakter pracy całej instalacji. LED-y, zasilacze impulsowe, falowniki, automatyka i fotowoltaika potrafią przesunąć punkt pracy rozdzielnicy tak mocno, że stary układ kompensacji przestaje pasować do nowych warunków.
- Po retrofitcie LED sprawdź cos φ przy różnych poziomach obciążenia, a nie tylko przy pełnej mocy.
- Jeśli dochodzi fotowoltaika, zobacz, czy w dzień przy małym poborze nie pojawia się nadkompensacja.
- Po montażu UPS-ów i napędów o zmiennej prędkości oceń, czy nie wzrosła zawartość harmonicznych.
- Przy większych obiektach zostaw miejsce w rozdzielnicy na sterownik, zabezpieczenia i ewentualne rozszerzenie układu.
To właśnie w takich projektach temat przestaje być abstrakcyjnym pojęciem z elektrotechniki, a staje się bardzo praktycznym elementem jakości instalacji. Dobrze dobrana kompensacja nie ma sztucznie „wyzerować” wszystkiego, tylko sprawić, że budynek pracuje lżej, stabilniej i bez kosztownych niespodzianek. A jeśli mam wskazać jedną rzecz, którą warto sprawdzić zawsze po większej modernizacji, to jest nią nie sama moc urządzeń, lecz to, jak cała instalacja reaguje na ich nowy profil pracy.
