Na schemacie elektrycznym kondensator wygląda niepozornie, ale jego oznaczenie od razu zdradza, z jakim typem elementu masz do czynienia i czy trzeba pilnować biegunowości. To ważne przy czytaniu dokumentacji zasilaczy, opraw oświetleniowych, sterowników wentylatorów czy prostych układów regulacji, bo ten sam element może mieć kilka różnych wariantów rysunku. Poniżej rozbijam to na proste reguły: jak wygląda symbol kondensatora, co oznaczają jego odmiany i jak nie pomylić ich podczas odczytu schematu.
Najważniejsze różnice, które warto zapamiętać od razu
- Dwie równe kreski oznaczają zwykle kondensator stały, najczęściej niepolaryzowany.
- Znaki plus/minus albo kreska zakrzywiona wskazują element spolaryzowany, typowy dla elektrolitów i tantalów.
- Strzałka przez symbol mówi, że pojemność można regulować.
- Sam rysunek nie pokazuje wszystkiego - nadal trzeba sprawdzić pojemność, napięcie znamionowe i opis elementu.
- W polskich i europejskich materiałach najczęściej spotkasz zapis zgodny z IEC, czyli europejską konwencją rysowania symboli.

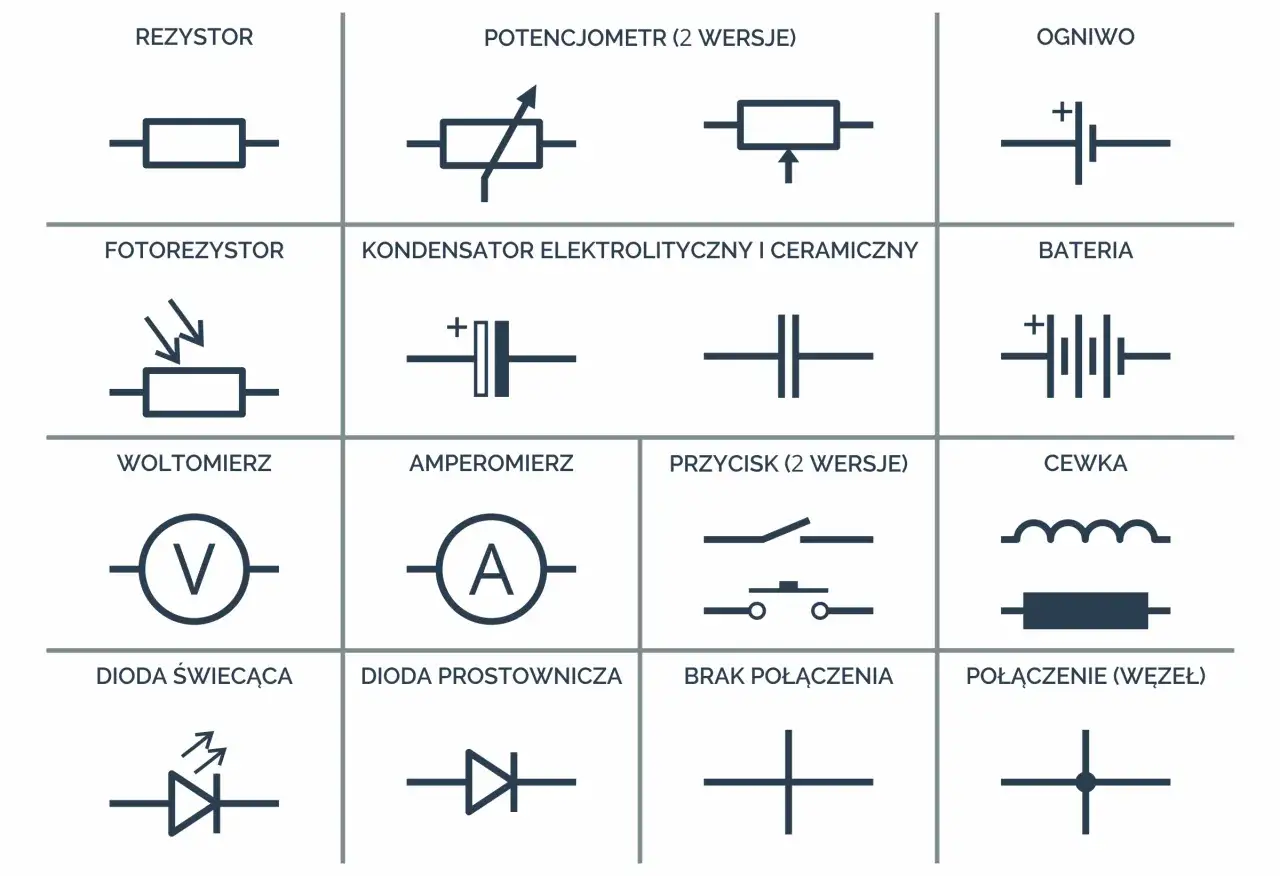

Jak wygląda symbol kondensatora na schemacie
Najprostszy symbol to dwie równoległe kreski połączone z wyprowadzeniami elementu. W praktyce oznacza to kondensator stały, czyli taki, którego pojemności nie zmieniasz podczas pracy układu. Ja patrzę na ten rysunek jak na informację funkcjonalną, a nie obraz rzeczywistej obudowy: to, że element wygląda na schemacie minimalistycznie, nie mówi jeszcze nic o jego wielkości, technologii wykonania ani klasie napięciowej.
W schematach spotkasz też drobne różnice w sposobie rysowania, ale logika pozostaje ta sama. Najważniejsze jest znaczenie: kondensator ma magazynować ładunek i współpracować z napięciem w określony sposób, a nie „wyglądać” jak konkretna część z półki sklepowej. Gdy już wiesz, jak wygląda zapis podstawowy, warto przejść do wariantów, bo tam zaczynają się realne różnice.
Różne warianty symbolu i co naprawdę oznaczają
Najwięcej pomyłek pojawia się przy kondensatorach, które nie są zwykłym, niepolaryzowanym elementem. Na schemacie jeden drobny detal potrafi zmienić interpretację całego układu, dlatego zawsze rozróżniam cztery najczęstsze warianty.
| Wariant | Jak go poznasz | Co to znaczy | Na co uważać |
|---|---|---|---|
| Stały, niepolaryzowany | Dwie równe kreski | Element bez biegunowości, np. ceramiczny lub foliowy | Można go wlutować w obu kierunkach, jeśli schemat nie mówi inaczej |
| Spolaryzowany | Jedna kreska bywa zakrzywiona albo obok pojawia się znak „+” | Elektrolit lub tantal, który ma określony plus i minus | Odwrócenie biegunów może uszkodzić element lub cały układ |
| Zmienny | Strzałka przechodząca przez symbol | Pojemność można płynnie regulować | Stosowany do strojenia, nie do przypadkowej zmiany ustawienia |
| Trymer | Symbol regulacji, często z małą strzałką lub oznaczeniem nastawy | Mała korekta pojemności podczas uruchamiania lub serwisu | Bywa podobny do kondensatora zmiennego, więc sprawdzam opis i kontekst układu |
Warianty rysunku zależą od standardu i autora dokumentacji, więc nie przywiązuję się do jednego detalu w oderwaniu od reszty schematu. Jeśli widzę elektrolit, od razu szukam oznaczenia polaryzacji, a przy elementach regulowanych sprawdzam, czy chodzi o strojenie użytkowe, czy o precyzyjną nastawę serwisową. To właśnie ten kontekst odróżnia czytanie schematu od zgadywania.
Jak odczytać go w praktyce bez pomyłki
Nie zatrzymuję się na samym rysunku. Najpierw sprawdzam oznaczenie typu C1, C2, C15, potem wartość pojemności i napięcie znamionowe, a dopiero na końcu sam kształt symbolu. W dobrze opisanym schemacie te trzy rzeczy dają pełny obraz tego, z czym masz do czynienia.
- Sprawdź oznaczenie referencyjne - litera C mówi, że to kondensator, a numer pozwala znaleźć go w zestawieniu części.
- Odczytaj wartość - 100 nF, 1 µF czy 470 µF to nie jest drobny detal, tylko informacja o roli elementu w układzie.
- Popatrz na napięcie - 16 V, 50 V czy 400 V decyduje o tym, czy element ma zapas bezpieczeństwa.
- Sprawdź biegunowość - jeśli jest plus, kreska zakrzywiona albo inny znacznik, nie zakładaj, że da się to podłączyć dowolnie.
Przy układach zasilania często widzę prostą zależność: małe wartości, na przykład 100 nF, trafiają do odsprzęgania i filtracji zakłóceń, a większe wartości, takie jak 47 µF czy 220 µF, pracują przy wygładzaniu napięcia. To nie jest sztywna reguła, ale bardzo praktyczna wskazówka, gdy chcesz szybko zrozumieć, po co dany kondensator w ogóle się tam znalazł. I właśnie dlatego sam symbol warto czytać razem z wartością, a nie osobno.
Typowe błędy, które kosztują najwięcej czasu
Najwięcej problemów widzę nie wtedy, gdy ktoś nie zna symbolu, ale wtedy, gdy zna go „mniej więcej”. Taka półwiedza bywa gorsza od braku wiedzy, bo daje fałszywe poczucie pewności.
- Mylenie kondensatora z baterią - oba symbole są podobne w logice, ale kondensator ma zwykle dwie równe lub zróżnicowane kreski, a bateria dłuższe i krótsze segmenty.
- Ignorowanie polaryzacji - w elektrolitach to nie jest detal kosmetyczny, tylko warunek poprawnej pracy.
- Zakładanie, że każdy „elektrolit” ma identyczny symbol - w różnych dokumentacjach spotkasz drobne różnice rysunkowe.
- Pomijanie napięcia znamionowego - symbol nie mówi, czy element wytrzyma warunki pracy.
- Traktowanie trymera jak zwykłej regulacji użytkowej - to element do ustawienia, a nie do przypadkowego kręcenia po montażu.
Jeśli schemat jest stary albo pochodzi z nietypowej dokumentacji, zawsze sprawdzam legendę i opis części. To oszczędza czas, bo nie trzeba zgadywać, czy rysunek pokazuje wariant graficzny, czy rzeczywiście inny typ elementu. Z taką ostrożnością dużo łatwiej przejść do praktycznych przykładów z domu i remontu.
Gdzie w domu i podczas remontu spotkasz kondensatory
Na co dzień kondensatory pojawiają się częściej w urządzeniach towarzyszących instalacji niż w samych przewodach w ścianie. Przy remontach i wykończeniu wnętrz najczęściej trafisz na nie w oprawach LED, zasilaczach, sterownikach rolet, wentylatorach łazienkowych, napędach bram i prostych układach automatyki domowej.
To ważne, bo właśnie tam schematy bywają czytane „na szybko” przed naprawą albo wymianą elementu. Gdy widzę kondensator w takim układzie, od razu pytam: czy odpowiada za filtrację zasilania, opóźnienie startu, rozruch silnika, czy może tłumienie zakłóceń. Od odpowiedzi zależy nie tylko dobór części, ale też to, czy urządzenie będzie działało cicho, stabilnie i bez przegrzewania.
W praktyce najbardziej użyteczne jest rozróżnienie dwóch sytuacji: kondensator w elektronice sterującej i kondensator w obwodzie zasilającym silnik lub oświetlenie. W pierwszym przypadku częściej chodzi o filtr, sprzężenie lub stabilizację, w drugim o pracę przy wyższym napięciu i większym stresie cieplnym. To właśnie dlatego w domowych zastosowaniach nie warto patrzeć wyłącznie na symbol.
Co sprawdzam, gdy symbol sam nie wystarcza
Jeżeli schemat nie daje mi pełnej odpowiedzi, sięgam po zestawienie elementów, opis na płytce i kartę katalogową. To tam widać rzeczy, których sam symbol nie pokazuje: tolerancję, ESR, czyli równoważną rezystancję szeregową wpływającą na straty i nagrzewanie, klasę bezpieczeństwa, rodzaj dielektryka, czyli materiału izolującego między okładkami, i dokładną dopuszczalną temperaturę pracy.
Przy elementach pracujących z siecią zwracam szczególną uwagę na oznaczenia bezpieczeństwa, takie jak klasy X2 i Y2. To specjalne kondensatory przeciwzakłóceniowe przeznaczone do pracy w pobliżu sieci i zaprojektowane tak, by bezpiecznie znosić impulsy oraz przepięcia. Tu nie wystarczy wiedzieć, że na rysunku jest kondensator. Trzeba jeszcze upewnić się, czy chodzi o typ przewidziany do pracy w danym miejscu, bo inaczej łatwo dobrać część, która formalnie pasuje, ale w praktyce nie spełni wymagań.
Mój prosty sprawdzian jest taki: najpierw typ symbolu, potem wartość i napięcie, a na końcu dokumentacja techniczna. Dopiero ten porządek pozwala czytać schematy szybko, bez nadinterpretacji i bez ryzyka, że drobny rysunek zostanie uznany za coś, czym nie jest.
