Kolory kabli w gniazdku pomagają szybko odróżnić żyłę ochronną, neutralną i fazową, ale same w sobie nie gwarantują poprawnego podłączenia. W nowej instalacji standard jest czytelny, w starszej bywa już tylko wskazówką, dlatego przy wymianie gniazda liczy się nie tylko barwa izolacji, lecz także układ zacisków i sprawdzenie napięcia. Poniżej rozkładam to na proste zasady, które przydają się podczas remontu, wymiany osprzętu i oceny stanu instalacji.
Najważniejsze zasady, które warto zapamiętać od razu
- Żółto-zielony to przewód ochronny PE, niebieski to neutralny N, a brązowy, czarny lub szary to fazowy L.
- W typowym polskim gnieździe z bolcem, patrząc od frontu, PE trafia do styku ochronnego, N zwykle po prawej, a L po lewej.
- W starszych instalacjach kolor nie zawsze odpowiada funkcji żyły, więc sam wygląd przewodu nie wystarcza.
- Jeśli instalacja ma ślady przegrzania, luźne zaciski albo brak osobnego PE, bezpieczniej jest wezwać elektryka niż zgadywać.
- Przy obwodach 230 V najpierw odłącz zasilanie, a dopiero potem sprawdzaj, co faktycznie znajduje się w puszce.
Jak czytać kolory przewodów w typowym gniazdku
W nowej instalacji domowej układ jest dość prosty, bo opiera się na standardowych oznaczeniach. Ja zaczynam od trzech skrótów: PE, N i L. PE to przewód ochronny, N to neutralny, a L to fazowy. To właśnie te oznaczenia mówią, jaką rolę pełni dana żyła, a kolor izolacji ma tę identyfikację tylko ułatwiać.
W praktyce standard wygląda tak: żółto-zielony jest zarezerwowany dla przewodu ochronnego, niebieski dla neutralnego, a brązowy, czarny lub szary dla fazowego. W Polsce najczęściej spotyka się układ zgodny z normą PN-HD 308 S2, czyli taki, który porządkuje kolory w sposób czytelny dla każdego elektryka i każdego, kto wymienia osprzęt w mieszkaniu.
| Kolor izolacji | Oznaczenie | Funkcja | Co to znaczy w praktyce |
|---|---|---|---|
| Żółto-zielony | PE | Ochronny | Łączy się ze stykiem ochronnym, czyli z bolcem lub odpowiednim zaciskiem ochronnym. |
| Niebieski | N | Neutralny | Jest to przewód roboczy, którym wraca prąd z obwodu. |
| Brązowy, czarny, szary | L | Fazowy | To przewód, na którym pojawia się napięcie zasilające. |

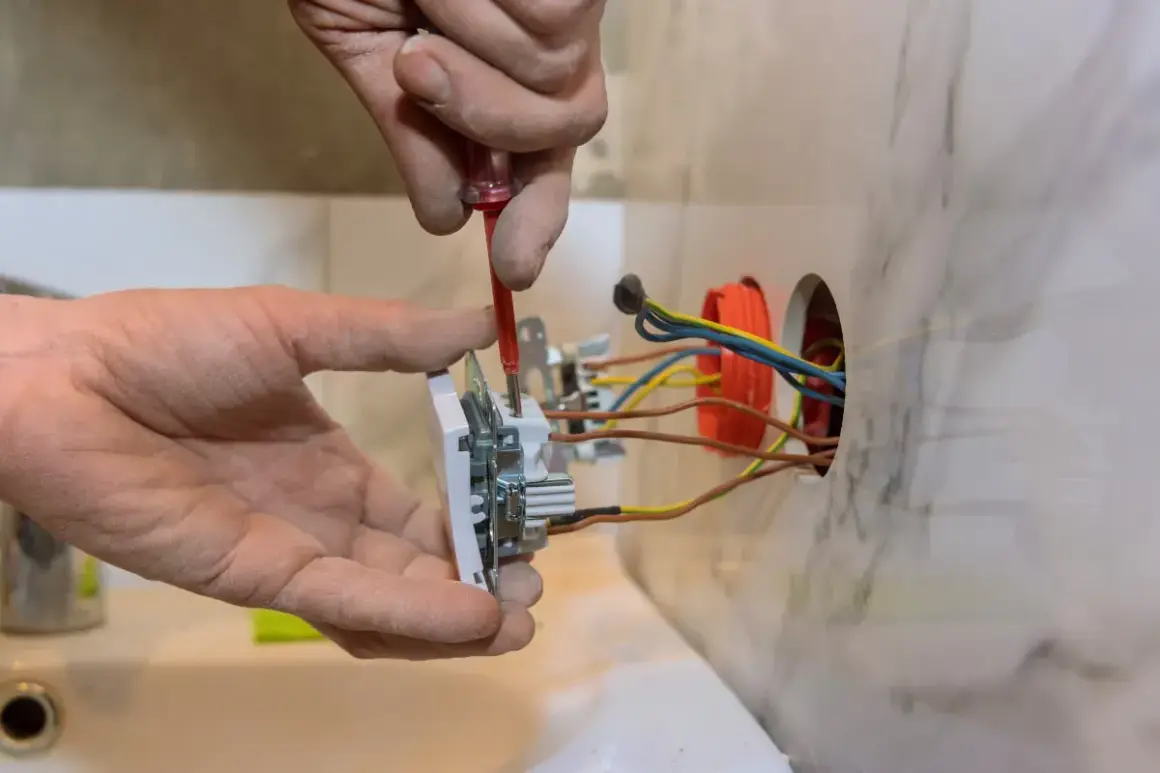

W typowym gnieździe z bolcem, patrząc od frontu i mając bolec u góry, faza trafia zwykle na lewy zacisk, neutralny na prawy, a przewód ochronny do styku ochronnego. Ta logika jest prosta, ale nie wolno jej traktować jak absolutu, bo po latach przeróbek przewody potrafią być przepięte, a po samych kolorach nie zawsze da się to rozpoznać. I właśnie dlatego starsze instalacje wymagają osobnej ostrożności.
Dlaczego w starszych instalacjach kolor nie wystarcza
Najwięcej błędów widzę w mieszkaniach, w których instalacja była poprawiana etapami. Część przewodów jest nowa, część stara, a kolorystyka nie zawsze odpowiada dzisiejszemu standardowi. Zdarza się też przewód PEN, czyli ochronno-neutralny, który łączy funkcję PE i N w jednej żyle. W praktyce bywa on oznaczony żółto-zieloną izolacją z niebieskimi końcówkami, co już samo w sobie pokazuje, że nie wszystko da się odczytać po pierwszym spojrzeniu.
Dawniej spotykało się także układy, w których bolec ochronny był połączony z przewodem neutralnym. Taki układ działał w określonych warunkach, ale nie jest tym samym co nowoczesna, trójżyłowa instalacja z osobnym przewodem ochronnym. Jeżeli w puszce widzisz tylko dwie żyły, nie zakładaj automatycznie, że jedna z nich jest neutralna, a druga fazowa, bo po remoncie ktoś mógł wykorzystać inne rozwiązanie albo zmienić przeznaczenie przewodu.
Właśnie tu najważniejsza staje się diagnostyka, a nie intuicja. Kolor może być podpowiedzią, lecz w starszym budynku nie daje pełnej odpowiedzi. Dzięki temu łatwiej zrozumieć, dlaczego niektóre gniazda wyglądają poprawnie, a mimo to wymagają modernizacji. Następny krok to poznanie błędów, które najczęściej psują cały montaż.
Najczęstsze pomyłki przy wymianie gniazda
Przy wymianie gniazda błędy zwykle nie są spektakularne. To właśnie one są najgorsze, bo z zewnątrz wszystko wygląda poprawnie, a problem wychodzi dopiero po czasie. Poniżej zestawiam te pomyłki, które w praktyce pojawiają się najczęściej.
| Błąd | Co może się stać | Dlaczego to ważne |
|---|---|---|
| Zamiana N z PE | Ochrona przeciwporażeniowa działa nieprawidłowo | Gniazdo może wyglądać na sprawne, ale przy uszkodzeniu urządzenia ryzyko rośnie. |
| Użycie żółto-zielonego jako przewodu roboczego | Łamie to standard i utrudnia późniejszy serwis | Ten kolor powinien być zarezerwowany wyłącznie dla ochrony. |
| Oparcie się tylko na kolorze | Można trafić na żyłę pod napięciem w innym miejscu niż oczekiwano | W starych lub przerabianych instalacjach kolor nie jest dowodem. |
| Luźny zacisk | Grzanie, iskrzenie, przebarwienia plastiku | To jeden z tych problemów, które długo pozostają niewidoczne, a potem robią realną szkodę. |
| Montowanie osprzętu na nadpalonych przewodach | Niestabilny kontakt i ryzyko awarii | W takiej sytuacji samo dokręcenie śrubki nie rozwiązuje sprawy. |
Najgroźniejsze są pomyłki, których nie widać po zamknięciu ramki. Dlatego przy pracy z gniazdem nie chodzi o estetykę samego montażu, tylko o to, czy przewody rzeczywiście trafiły w swoje funkcje. I zanim cokolwiek odkręcisz, warto wykonać prostą kontrolę, która zmniejsza ryzyko błędu.
Jak bezpiecznie sprawdzić przewody przed pracą
Jeśli miałbym wskazać jedną rzecz, która oszczędza najwięcej kłopotów, to byłaby nią kolejność działań. Najpierw wyłączam odpowiedni obwód w rozdzielnicy, a dopiero potem sprawdzam, czy w gnieździe naprawdę nie ma napięcia. Przy instalacji 230 V nie ufam samemu wrażeniu, że „przecież wyłącznik był w górze”.
- Wyłącz właściwy obwód w rozdzielnicy.
- Sprawdź brak napięcia dwubiegunowym próbnikiem albo miernikiem ustawionym poprawnie do pomiaru AC.
- Oceń stan izolacji, zacisków i miedzi. Nadtopienia, przebarwienia i ślady przegrzania traktuj jako sygnał ostrzegawczy.
- Dopiero potem odłączaj przewody i oznacz ich położenie, jeśli planujesz montaż nowego osprzętu.
- Jeśli nie masz pewności co do pomiaru, przerwij pracę i zleć sprawdzenie instalacji elektrykowi.
W praktyce nie lubię też opierania się wyłącznie na prostym próbniku neonowym. Może dać pewną wskazówkę, ale nie zastępuje pełnej kontroli. Ja traktuję kolor jako pierwszy trop, a pomiar jako jedyny etap, który naprawdę rozstrzyga sprawę. To właśnie dlatego przy wielożyłowych obwodach i instalacjach trójfazowych trzeba znać nie tylko barwy, ale też ich typowe zastosowania.
Jak wyglądają kolory w obwodach trójfazowych
W domach jednorodzinnych, kuchniach z większym sprzętem i wielu garażach można trafić na instalację, w której pojawia się więcej niż jedna faza. Wtedy układ kolorów rozszerza się o kolejne przewody fazowe. Najczęściej spotkasz brązowy, czarny i szary jako L1, L2 i L3, przy czym niebieski nadal oznacza N, a żółto-zielony pozostaje przewodem ochronnym PE.
| Obwód | Typowe kolory | Gdzie spotyka się najczęściej |
|---|---|---|
| Jednofazowy | Brązowy jako L, niebieski jako N, żółto-zielony jako PE | Standardowe gniazda pokojowe i większość punktów w mieszkaniu |
| Trójfazowy | Brązowy, czarny i szary jako L1, L2, L3, niebieski jako N, żółto-zielony jako PE | Płyty grzewcze, zasilanie warsztatowe, część obwodów w domach i garażach |
Ważna rzecz: jeśli w puszce widzisz kilka kolorów, nie oznacza to jeszcze automatycznie, że masz obwód trójfazowy. Często to tylko przelot zasilania do kolejnego punktu albo rozgałęzienie na kilka gniazd. Dlatego przy remoncie patrzę na cały obwód, a nie na jeden fragment instalacji wyrwany z kontekstu. I właśnie z tego wynika ostatnia zasada, która pomaga uniknąć powracających problemów.
Jedna zasada przy remoncie, która oszczędza najwięcej problemów
Najbardziej praktyczna rada jest prosta: traktuj kolory jako pierwszy etap identyfikacji, a nie jako dowód. Przy świeżym montażu trzymaj się standardu, przy starszym okablowaniu sprawdzaj pomiar i stan zacisków, a przy śladach przegrzania lub braku przewodu ochronnego nie odkładaj tematu na później.
Przy większym remoncie robię jeszcze jedną rzecz: fotografuję układ przewodów przed demontażem i opisuję obwody w rozdzielnicy. To drobiazg, który później oszczędza godzin szukania właściwego zasilania i zmniejsza ryzyko przypadkowego błędu. Jeśli chcesz, mogę w kolejnym kroku rozpisać prosty schemat podłączenia gniazdka z bolcem, już bez zbędnej teorii.
