Schemat podłączenia alternatora Bosch - uniknij błędów!

Juliusz Gajewski

Juliusz Gajewski

|

27 czerwca 2026

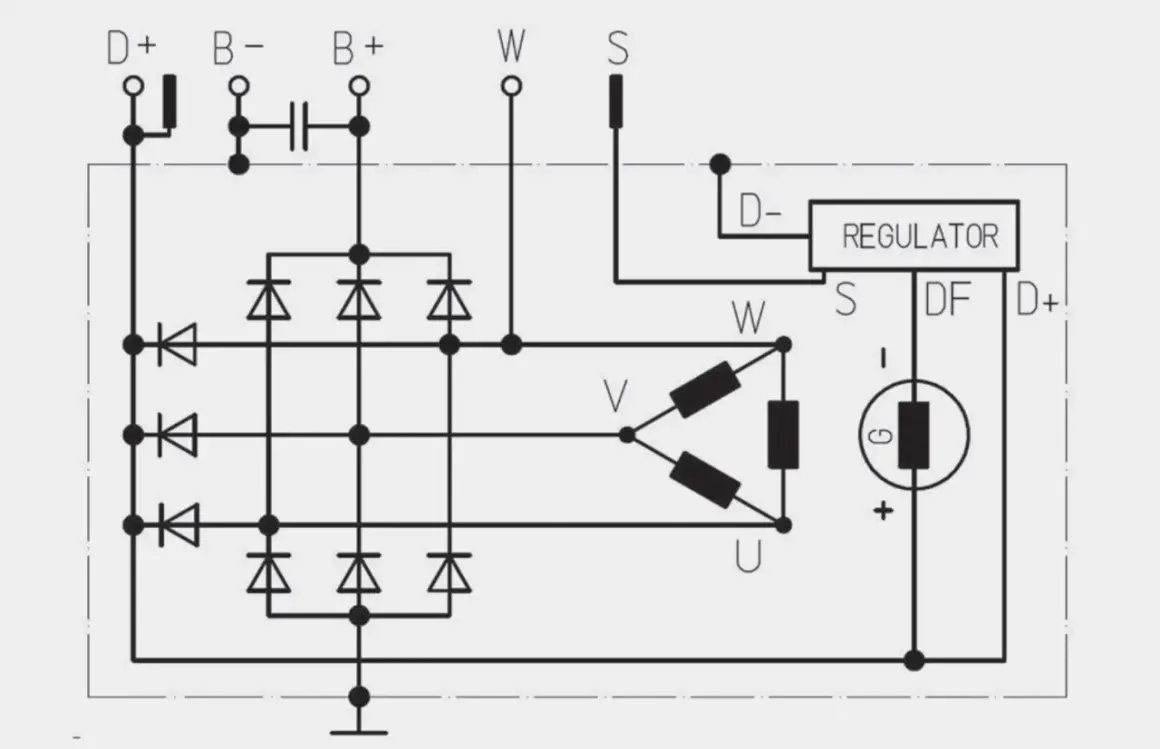

Schemat elektryczny alternatora Bosch z diodami, regulatorem i uzwojeniem trójkątnym.

Poprawne podłączenie alternatora decyduje nie tylko o ładowaniu akumulatora, ale też o tym, czy kontrolka zgaśnie we właściwym momencie i czy instalacja nie zacznie się niepotrzebnie grzać na złączach. W praktyce schemat podłączenia alternatora bosch sprowadza się do kilku pewnych punktów: głównego wyjścia B+, wzbudzenia przez L lub D+ oraz solidnej masy, ale w nowszych wersjach dochodzą jeszcze sygnał DFM, terminal 15 albo czujnik napięcia. Poniżej rozpisuję to tak, żeby dało się bezpiecznie zidentyfikować przewody, wykonać montaż i sprawdzić efekt po uruchomieniu.

Najpierw sprawdź trzy rzeczy, które decydują o powodzeniu montażu

  • B+ musi iść grubym przewodem do plusa instalacji, a nie do dowolnego wolnego styku.
  • L lub D+ odpowiada za kontrolkę ładowania i wzbudzenie alternatora po zapłonie.
  • Masa musi być pewna zarówno przez obudowę, jak i przez przewód masowy, jeśli konstrukcja tego wymaga.
  • DFM, IG, 15, S pojawiają się tylko w wybranych wersjach i nie wolno ich zgadywać „na logikę”.
  • Przed testem akumulator powinien mieć co najmniej 12,4 V, a pełna bateria zwykle około 12,6 V.
  • Jeśli po odpaleniu napięcie nie rośnie ponad poziom spoczynkowy, problem zwykle leży w wzbudzeniu, masie albo połączeniu B+.

Jak czytać oznaczenia na alternatorze Bosch

Najwięcej błędów bierze się nie z samego montażu, tylko z mylenia oznaczeń. W alternatorach Bosch jedna litera potrafi oznaczać zupełnie inną funkcję niż w innych markach, więc zanim cokolwiek podłączę, zawsze patrzę na tabliczkę, kształt wtyczki i opis terminali. Bosch w dokumentacji najczęściej wskazuje B+ jako wyjście dodatnie, L jako lampę kontrolną, a DFM jako sygnał monitorujący obciążenie dla sterownika. W starszych i prostszych wersjach nadal można spotkać D+, W albo S, dlatego nie wolno zakładać, że każdy alternator Bosch ma identyczny układ pinów.

Oznaczenie Funkcja Do czego zwykle się je podłącza Na co uważać
B+ Główne wyjście ładowania Plus akumulatora, zwykle przez rozrusznik i zabezpieczenie główne To przewód o największym obciążeniu prądowym, więc musi mieć dobry styk i właściwy przekrój
B- Masa Obudowa, blok silnika, punkt masowy nadwozia Jeśli alternator nie ma pewnego kontaktu z masą, ładowanie potrafi zanikać mimo poprawnych pozostałych połączeń
L / D+ Kontrolka ładowania i wzbudzenie Lampka ładowania, zasilana po stacyjce To nie jest przewód do stałego plusa „na skróty”; układ kontrolki jest częścią wzbudzenia
DFM Sygnał obciążenia alternatora Sterownik silnika lub instalacja pojazdu Jeśli samochód go nie przewiduje, pin bywa niewykorzystany
15 / IG Zasilanie po zapłonie Plus po stacyjce Występuje tylko w części regulatorów i alternatorów z elektroniką sterującą
S Pomiar napięcia Punkt odniesienia napięcia instalacji Nie należy go mylić z zasilaniem lampki ani z masą
W Sygnał obrotomierza Obrotomierz lub tachometr To nie jest wyjście zasilające, tylko sygnał pomiarowy

Warto zapamiętać prostą zasadę: B+ zasila instalację, L lub D+ wzbudza alternator, a masa zamyka obwód. Wszystko inne jest dodatkiem zależnym od wersji auta. To właśnie od tego rozróżnienia zaczyna się poprawne podłączenie, dlatego poniżej rozpisuję praktyczny układ połączeń bez teoretycznego szumu.

Tak wygląda poprawny układ połączeń w praktyce

Jeśli patrzę na instalację „po ludzku”, to schemat jest zawsze podobny, nawet gdy wtyczka wygląda inaczej. Alternator musi dostać stały plus na B+, pewną masę przez obudowę lub przewód masowy oraz sygnał wzbudzenia z obwodu kontrolki. Bosch w swoich opisach pokazuje właśnie taki układ: kontrolka jest wpięta między terminal 15, czyli plus po zapłonie, a D+ lub L, a po uruchomieniu silnika gaśnie, bo po obu stronach pojawia się to samo napięcie.

  • B+ łączę z dodatnim biegunem instalacji, najczęściej przez zacisk na rozruszniku i dalszy przewód do akumulatora.
  • Masa musi być pewna na styku alternator–silnik–nadwozie. Jeśli montaż jest na gumowych elementach lub są ślady korozji, dokładam przewód masowy.
  • L / D+ prowadzę przez kontrolkę ładowania, a nie bezpośrednio „na krótko”. To przewód wzbudzenia i diagnostyki, nie zwykłe zasilanie.
  • DFM podłączam tylko wtedy, gdy samochód faktycznie korzysta z tego sygnału do sterowania pracą silnika lub monitoringu obciążenia.
  • W zostawiam wyłącznie do obrotomierza, jeśli pojazd ma taki układ i instalacja tego wymaga.

Najczęściej spotykany błąd to zamiana grubego przewodu B+ z małym pinem wzbudzenia. Drugi klasyk to pominięcie masy albo przykręcenie przewodu do skorodowanego punktu. W praktyce takie drobiazgi wystarczą, żeby alternator wyglądał na sprawny, ale nie ładował w samochodzie. Jeśli masz wersję z większą liczbą pinów, nigdy nie podłączaj ich „na próbę” bez pewnego rozpoznania funkcji. Prawidłowy schemat zaczyna się od identyfikacji, a nie od zgadywania.

Gdy układ przewodów jest już jasny, można przejść do montażu krok po kroku i sprawdzenia, czy wszystko działa bez przeciążania instalacji.

Montaż krok po kroku bez uszkodzenia instalacji

Do montażu alternatora podchodzę zawsze tak samo: najpierw bezpieczeństwo, potem mechanika, na końcu elektryka. To nie jest miejsce na skróty, bo nawet dobrze dobrany alternator można uszkodzić źle dokręconym kablem albo słabym stykiem masy. Bosch w materiałach serwisowych zwraca uwagę na stan akumulatora, połączeń i paska napędowego, a to dokładnie te elementy, które w praktyce powodują największą liczbę problemów po wymianie.

  1. Odłączam minus akumulatora. To podstawowy ruch, który chroni regulator, elektronikę i samą instalację przed przypadkowym zwarciem.
  2. Sprawdzam zgodność alternatora z autem: mocowania, średnicę koła pasowego, rodzaj złącza i liczbę pinów.
  3. Oglądam pasek, napinacz i rolki. Jeśli pasek jest śliski, popękany albo źle napięty, ładowanie będzie niestabilne nawet przy poprawnym podłączeniu.
  4. Czyszczę punkty styku masy oraz końcówki przewodów. Brud i tlenki potrafią dodać tyle oporu, że alternator „traci” wydajność.
  5. Przykręcam przewód B+ i zabezpieczam go tak, aby nie miał luzu i nie mógł dotknąć obudowy.
  6. Podłączam małą wtyczkę zgodnie z funkcją pinów: L/D+, DFM, IG, 15 lub S, jeśli występują.
  7. Zakładam akumulator, włączam zapłon i obserwuję kontrolkę ładowania. Powinna zachowywać się przewidywalnie, czyli zapalić się po przekręceniu kluczyka i zgasnąć po uruchomieniu silnika.
  8. Mierzę napięcie na akumulatorze na biegu jałowym i przy podwyższonych obrotach. W sprawnym układzie napięcie powinno wyraźnie wzrosnąć względem spoczynkowego, a pod obciążeniem nie powinno gwałtownie siadać.

W testach warsztatowych dobrym punktem odniesienia jest akumulator naładowany do około 12,6 V; jeśli ma mniej niż 12,4 V, wynik potrafi być mylący. Warto też pamiętać, że Bosch zaleca sprawdzać układ przy rozgrzanym silniku i około 2000 obr./min, bo dopiero wtedy widać, czy alternator rzeczywiście trzyma parametry pod obciążeniem. Taki pomiar szybciej pokaże problem niż samo „na oko” oceniane świecenie kontrolki.

Kiedy montaż jest wykonany poprawnie, a napięcie nadal nie zachowuje się tak, jak powinno, trzeba sprawdzić, czy masz do czynienia z klasyczną wersją, czy z układem sterowanym przez elektronikę auta.

Kiedy schemat się zmienia i trzeba sprawdzić dokładny wariant

Nie każdy alternator Bosch działa według tego samego układu, nawet jeśli z zewnątrz wygląda podobnie. W starszych samochodach instalacja bywa prosta: B+, masa i przewód do kontrolki. W nowszych wersjach dochodzą sygnały obciążenia, zdalnego pomiaru napięcia albo komunikacja z ECU. I właśnie tu zaczynają się pomyłki, bo ktoś zakłada, że „skoro pasuje wtyczka, to wszystko będzie działać”, a to nie zawsze prawda.

Wariant Co zwykle widzę w instalacji Jak się zachowuje Na co zwrócić uwagę
Klasyczny Bosch B+, L lub D+, masa Kontrolka ładowania wzbudza alternator i gaśnie po rozpoczęciu ładowania Najprostszy układ, ale wymaga dobrego połączenia lampki i masy
Wersja z DFM B+, L/D+, DFM, czasem 15 lub IG Sterownik widzi obciążenie alternatora i może korygować pracę silnika Bez DFM samochód może działać, ale nie zawsze zgodnie z założeniem producenta
Wersja z S B+, S, L, masa Regulator „widzi” napięcie w innym punkcie instalacji niż sam alternator To ważne przy dłuższych przewodach i większych spadkach napięcia
Układ z W B+, L/D+, W Obrotomierz dostaje sygnał z alternatora W nie służy do wzbudzenia ani do zasilania odbiorników
Rozwiązanie samowzbudne Minimalna liczba połączeń, czasem tylko B+ Alternator startuje po osiągnięciu odpowiednich obrotów To rozwiązanie specjalne, nie uniwersalne dla każdego auta

W praktyce zawsze sprawdzam numer katalogowy alternatora i typ regulatora, zanim uznam schemat za pewny. To oszczędza czas, bo w tym samym modelu samochodu mogły występować różne wersje osprzętu. Jeżeli instalacja ma współpracować z ECU, trzeba trzymać się dokładnego wariantu, a nie „prawie takiego samego” zamiennika. Ten detal często decyduje o tym, czy ładowanie będzie stabilne, czy tylko pozornie poprawne.

Skoro warianty już uporządkowaliśmy, czas na rzeczy, które w praktyce psują najwięcej montaży: błędy w podłączeniu i ich objawy.

Najczęstsze błędy, które robią największy bałagan

Po latach obserwuję, że większość problemów z alternatorem nie wynika z samej awarii, tylko z jednego z trzech elementów: błędnego pinu, słabego styku albo kiepskiej masy. To dobra wiadomość, bo takie usterki zwykle da się namierzyć bez wymiany połowy układu. Poniżej zebrałem objawy, które widzę najczęściej po nieprawidłowym podłączeniu.

Objaw Najbardziej prawdopodobna przyczyna Co sprawdzić w pierwszej kolejności
Kontrolka ładowania nie zapala się po włączeniu zapłonu Przerwany obwód lampki, spalona żarówka, źle podłączony L/D+ Żarówkę, zasilanie po stacyjce i ciągłość przewodu wzbudzenia
Napięcie na akumulatorze nie rośnie ponad poziom spoczynkowy Brak wzbudzenia, słaba masa, luźny pasek, źle wpięty pin D+/L, masę obudowy, naciąg paska i stan konektorów
Napięcie skacze zbyt wysoko Uszkodzony lub niepasujący regulator, błędny sygnał sense Regulator, przewód S oraz zgodność numeru alternatora
Przewód B+ nagrzewa się podczas pracy Za mały przekrój, korozja, słabe dokręcenie, nadpalony zacisk Końcówkę oczkową, nakrętkę, bezpiecznik główny i spadek napięcia
Pasek piszczy przy obciążeniu Zbyt mały naciąg lub zużyty osprzęt napędu Napinacz, rolki i ustawienie koła pasowego
Kontrolka świeci słabo albo tylko czasami Opór na stykach, problem z masą, niestabilny sygnał wzbudzenia Wiązkę, punkty masowe i połączenie w złączu alternatora

Najgroźniejszy z tych błędów to luźne B+, bo potrafi generować grzanie, spadki napięcia i w skrajnym przypadku uszkodzić końcówkę przewodu. Drugi problem, który często bagatelizuje się do ostatniej chwili, to masa. Jeśli alternator ma słaby powrót do akumulatora, układ zachowuje się nieprzewidywalnie: raz ładuje, raz nie, a kontrolka potrafi dawać mylące sygnały. W takich przypadkach sama wymiana alternatora niewiele zmienia.

Na końcu zostaje już tylko sprawdzenie całej instalacji pod kątem oporów i spadków napięcia, bo to one najczęściej wyjaśniają, dlaczego nowy alternator nadal nie pracuje tak, jak powinien.

Co jeszcze sprawdzam, kiedy alternator Bosch nadal nie ładuje

Jeżeli przewody wyglądają poprawnie, a problem zostaje, zaczynam od pomiaru spadku napięcia. To prostsze niż zgadywanie i dużo bardziej wiarygodne niż sam pomiar „na sucho”. Mierzę różnicę między B+ alternatora a plusem akumulatora oraz między obudową alternatora a minusem akumulatora. Jeżeli pojawia się zauważalny spadek, winny jest zwykle przewód, połączenie albo punkt masowy, a nie sam generator.

  • Sprawdzam stan plecionki masowej między silnikiem, nadwoziem i akumulatorem.
  • Oglądam bezpiecznik główny na linii ładowania, jeśli taki występuje w danym modelu.
  • Kontroluję końcówki kabli pod kątem nalotu, luźnego zacisku i przegrzania.
  • Weryfikuję, czy kontrolka ładowania i jej obwód nie są przerwane lub przerobione przy wcześniejszych naprawach.
  • Jeśli alternator ma wymienny regulator, sprawdzam, czy szczotki nie są już zbyt krótkie.

W praktyce to właśnie te czynności najczęściej prowadzą do rozwiązania problemu szybciej niż wymiana całego podzespołu. Jeśli instalacja jest czysta, masa pewna, pasek dobrze napięty, a B+ nie ma strat, alternator Bosch zwykle pracuje przewidywalnie i bez niespodzianek. I to jest najlepszy moment, by uznać montaż za zamknięty: nie wtedy, gdy przewody są tylko „gdzieś podłączone”, ale wtedy, gdy układ ładuje stabilnie, kontrolka zachowuje się prawidłowo, a pomiary na akumulatorze potwierdzają, że wszystko działa jak trzeba.

FAQ - Najczęstsze pytania

Kluczowe to B+ (główne wyjście ładowania), L/D+ (kontrolka ładowania i wzbudzenie) oraz masa (obudowa/przewód). Pozostałe, jak DFM, 15, S, W, są dodatkowe i zależą od wersji alternatora i instalacji pojazdu.
Najczęściej wskazuje to na brak wzbudzenia alternatora. Sprawdź przewód L/D+, jego połączenie z kontrolką, samą żarówkę kontrolki oraz masę alternatora. Może to być również problem z regulatorem napięcia.
Nagrzewanie przewodu B+ świadczy o zbyt dużym oporze. Może to być spowodowane za małym przekrojem przewodu, korozją na końcówkach, luźnym lub źle dokręconym zaciskiem, a także uszkodzonym bezpiecznikiem głównym. Należy to natychmiast skorygować, aby uniknąć uszkodzeń.
Jeśli Twój samochód nie przewiduje sygnału DFM do sterowania pracą silnika lub monitorowania obciążenia, pin ten może pozostać niepodłączony. Jednak w nowszych pojazdach z ECU, jego brak może wpływać na prawidłowe działanie systemu zarządzania energią.
Po uruchomieniu silnika zmierz napięcie na akumulatorze. Powinno ono wzrosnąć powyżej poziomu spoczynkowego (zwykle 12,6V) do około 13,8-14,5V. Napięcie powinno być stabilne zarówno na biegu jałowym, jak i przy podwyższonych obrotach oraz pod obciążeniem.
