Podłączenie obrotomierza uniwersalnego to proces, który wymaga znajomości podstawowych zasad instalacji elektrycznej. Dzisiejsze obrotomierze występują w dwóch głównych wariantach: analogowym i cyfrowym. Prawidłowa instalacja wymaga podłączenia trzech kluczowych przewodów: masy, zasilania oraz przewodu sygnałowego. Odpowiednie połączenie tych elementów zapewnia dokładny pomiar obrotów silnika.
Kluczowe informacje:- Obrotomierz wymaga podłączenia masy (przewód zielony) i plusa (przewód czarny)
- Przewód sygnałowy (żółto-czarny) łączy się z cewką wysokiego napięcia
- Możliwe jest zastosowanie adaptera dla łatwiejszej instalacji
- Wszystkie połączenia muszą być odpowiednio zaizolowane
- Zasilanie można podłączyć do stacyjki lub bezpośrednio do akumulatora
- W przypadku jednośladów, sygnał można pobrać z konektora cewki
Jakie elementy będą potrzebne do podłączenia obrotomierza uniwersalnego
Do podłączenia obrotomierza uniwersalnego potrzebujesz podstawowych narzędzi elektrotechnicznych. Zestaw narzędzi powinien zawierać miernik uniwersalny do sprawdzenia poprawności połączeń oraz szczypce do zdejmowania izolacji.
Przygotuj również taśmę izolacyjną wysokiej jakości oraz złączki elektryczne odpowiednie do przekroju przewodów. Właściwe przygotowanie elementów znacząco ułatwi proces montażu obrotomierza w samochodzie.
- Obrotomierz uniwersalny z kompletem przewodów
- Miernik uniwersalny
- Szczypce do zdejmowania izolacji
- Zestaw złączek elektrycznych
- Taśma izolacyjna
- Opaski zaciskowe
- Podstawowe narzędzia monterskie (śrubokręty, kombinerki)
Rodzaje obrotomierzy i ich specyfikacja
Obrotomierze analogowe wykorzystują klasyczny mechanizm wskazówkowy, który reaguje na impulsy elektryczne z silnika. Ich zaletą jest prostota działania i niezawodność.
Obrotomierze cyfrowe wyświetlają wartości na ekranie LCD lub LED. Obrotomierz cyfrowy montaż wymaga większej precyzji przy podłączaniu, ale oferuje dokładniejsze pomiary.
Najnowsze modele często łączą cechy obu typów, zapewniając analogowy wyświetlacz ze wskazówką oraz cyfrowy odczyt wartości. Takie rozwiązanie jest szczególnie praktyczne podczas diagnostyki.
| Kryterium | Analogowe | Cyfrowe |
| Dokładność pomiaru | Średnia | Wysoka |
| Czytelność wskazań | Dobra w dzień | Dobra w dzień i w nocy |
| Trwałość | Bardzo wysoka | Wysoka |
| Cena | Niższa | Wyższa |
Czytaj więcej: Montaż Klimatyzacji: Ile To Kosztuje? Ochłódź Dom Bez Stresu
Oznaczenia przewodów w obrotomierzu uniwersalnym
Prawidłowe rozpoznanie przewodów to kluczowy element podczas podłączenia obrotomierza do silnika. Każdy przewód ma swoje charakterystyczne oznaczenie kolorystyczne, które ułatwia identyfikację.
W standardowym zestawie znajdziesz trzy główne przewody, które odpowiadają za różne funkcje. Ich właściwe podłączenie jest niezbędne do poprawnego działania urządzenia.
- Przewód masowy (zielony) - odpowiada za połączenie z masą pojazdu
- Przewód zasilający (czarny) - dostarcza napięcie z instalacji elektrycznej pojazdu
- Przewód sygnałowy (żółto-czarny) - zbiera informacje o obrotach z cewki zapłonowej
Gdzie znaleźć punkty podłączenia w pojeździe
Punkt masowy najczęściej znajduje się na ramie lub karoserii pojazdu. Zaleca się wykorzystanie fabrycznych punktów masowych, które są oznaczone specjalnym symbolem lub znajdują się w miejscach wskazanych w instrukcji serwisowej.
Zasilanie możesz podłączyć do stacyjki lub bezpośrednio do akumulatora. W przypadku silników jednośladów, punkt zasilający często znajduje się w wiązce elektrycznej pod zbiornikiem paliwa. Wybór miejsca podłączenia zależy od preferencji użytkownika.
Sygnał obrotów pobierzesz z cewki zapłonowej lub modułu zapłonowego. W nowoczesnych pojazdach punkt ten może znajdować się w komputerze sterującym silnikiem. Dokładna lokalizacja zależy od modelu pojazdu.
Jak krok po kroku podłączyć obrotomierz uniwersalny
Przygotowanie pojazdu do instalacji
Zaparkuj pojazd w dobrze oświetlonym miejscu i zabezpiecz go przed przypadkowym uruchomieniem. Odłącz ujemny zacisk akumulatora, aby uniknąć zwarcia podczas montażu.
Przygotuj wszystkie niezbędne narzędzia i zaplanuj trasę prowadzenia przewodów. Upewnij się, że przewody nie będą narażone na wysoką temperaturę czy ruchome części silnika.
Podłączenie przewodu masowego
Zlokalizuj odpowiedni punkt masowy w pojeździe. Oczyść go dokładnie z rdzy i zabrudzeń, aby zapewnić dobry kontakt elektryczny.
Zamocuj końcówkę przewodu masowego do wybranego punktu. Użyj odpowiedniej śruby lub zacisku, aby połączenie było stabilne.
Sprawdź multimetrem ciągłość połączenia między punktem masowym a karoserią. Upewnij się, że rezystancja jest bliska zeru.
Instalacja przewodu zasilającego
Montaż obrotomierza w samochodzie wymaga właściwego doprowadzenia zasilania. Przewód zasilający możesz podłączyć do stacyjki, co spowoduje, że obrotomierz będzie działał tylko przy włączonym zapłonie. Alternatywnie, możesz podpiąć go bezpośrednio do akumulatora dla stałego zasilania.
Zabezpiecz połączenie bezpiecznikiem o odpowiedniej wartości, aby chronić urządzenie przed przepięciami. Poprowadź przewód z dala od elementów generujących ciepło i zabezpiecz go opaskami zaciskowymi. Sprawdź, czy przewód nie jest nigdzie przygnieciony ani nadmiernie zgięty.
Montaż przewodu sygnałowego

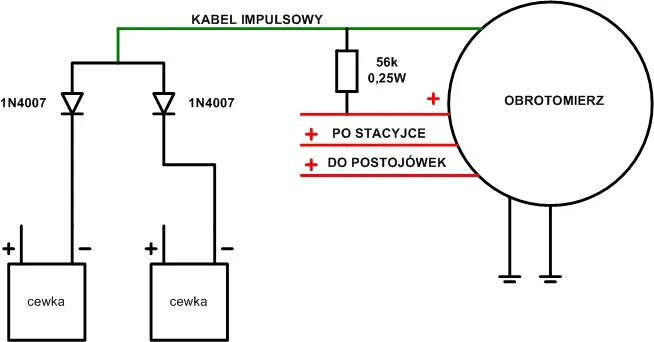

Zgodnie ze schematem podłączenia obrotomierza, przewód sygnałowy należy połączyć z cewką wysokiego napięcia. W przypadku elektronicznego zapłonu, punkt podłączenia znajduje się na module sterującym.
W silnikach jednośladów sygnał można pobrać bezpośrednio z konektora cewki. Użyj adaptera, jeśli fabryczne złącze różni się od końcówki przewodu sygnałowego.
Po podłączeniu wszystkich przewodów, zabezpiecz połączenia taśmą izolacyjną. Jak zamontować obrotomierz uniwersalny w sposób trwały? Unikaj prowizorycznych rozwiązań i stosuj wysokiej jakości złączki elektryczne.
Jak sprawdzić poprawność podłączenia
Po zakończeniu instalacji, podłącz akumulator i włącz zapłon. Obrotomierz powinien się uruchomić i pokazywać wartość zbliżoną do obrotów biegu jałowego.
Uruchom silnik i sprawdź, czy wskazania rosną płynnie wraz ze wzrostem obrotów. Wskazówka nie powinna drgać ani wykonywać niekontrolowanych ruchów.
Porównaj wskazania z fabrycznym obrotomierzem, jeśli pojazd go posiada. Różnice nie powinny przekraczać 5% wartości.
Test końcowy przeprowadź podczas jazdy próbnej. Zwróć uwagę na stabilność wskazań przy różnych prędkościach obrotowych.
- Sprawdź, czy wszystkie przewody są właściwie zabezpieczone
- Upewnij się, że połączenia są solidne i nie występują luzy
- Zweryfikuj działanie obrotomierza na różnych zakresach obrotów
- Sprawdź, czy podświetlenie działa prawidłowo
- Potwierdź, że wskazania są stabilne i powtarzalne
Najczęstsze problemy podczas montażu obrotomierza
Niedziałający wyświetlacz często wynika z nieprawidłowego podłączenia zasilania. Sprawdź bezpiecznik oraz połączenia przewodu zasilającego. Upewnij się również, że napięcie dochodzące do urządzenia ma odpowiednią wartość.
Błędne wskazania obrotów mogą być spowodowane niewłaściwym podłączeniem przewodu sygnałowego. Podczas podłączenia obrotomierza do silnika upewnij się, że przewód jest podłączony do właściwego wyprowadzenia cewki zapłonowej.
Niestabilne wskazania często wynikają z zakłóceń elektrycznych. Odsunięcie przewodów obrotomierza od przewodów wysokiego napięcia i użycie ekranowanych kabli może rozwiązać problem.
Większość problemów można rozwiązać poprzez dokładne sprawdzenie wszystkich połączeń. Użyj miernika uniwersalnego do weryfikacji ciągłości przewodów i poprawności podłączenia.
W przypadku bardziej skomplikowanych usterek, warto skonsultować się z elektronikiem samochodowym. Specjalista pomoże zidentyfikować źródło problemu i zaproponuje skuteczne rozwiązanie.
Konserwacja i użytkowanie obrotomierza
Regularnie sprawdzaj stan połączeń elektrycznych i dokręcenie wszystkich śrub mocujących. Luźne połączenia mogą powodować nieprawidłowe wskazania.
Chroń obrotomierz przed nadmierną wilgocią i wahaniami temperatury. Ekstremalne warunki mogą wpływać na dokładność pomiarów i trwałość urządzenia.
W przypadku zabrudzenia wyświetlacza, czyść go delikatnie suchą lub lekko wilgotną szmatką. Unikaj używania agresywnych środków czyszczących, które mogą uszkodzić powierzchnię.
Jeśli zauważysz nieprawidłowości w działaniu obrotomierza uniwersalnego, nie zwlekaj z ich usunięciem. Szybka reakcja na problemy pomoże uniknąć poważniejszych awarii.
Poprawne podłączenie obrotomierza to podstawa niezawodnej pracy silnika
Montaż obrotomierza uniwersalnego wymaga starannego przygotowania i przestrzegania podstawowych zasad bezpieczeństwa. Najważniejsze jest właściwe rozpoznanie i podłączenie trzech głównych przewodów: masowego, zasilającego i sygnałowego.
Kluczem do sukcesu jest odpowiednie przygotowanie miejsca montażu oraz wykorzystanie właściwych narzędzi. Instalacja obrotomierza krok po kroku obejmuje nie tylko samo podłączenie, ale również weryfikację połączeń i test działania urządzenia.
Regularna konserwacja i szybkie reagowanie na ewentualne nieprawidłowości zapewnią długotrwałe i bezproblemowe działanie urządzenia. Pamiętaj, że podłączenie obrotomierza do silnika najlepiej wykonać zgodnie z instrukcją producenta, a w razie wątpliwości skonsultować się ze specjalistą.
