Poprawne podłączenie kabli do płyty głównej to fundamentalny element składania komputera. Ten proces wymaga podstawowej wiedzy technicznej i odpowiedniego przygotowania. Musisz mieć wszystkie potrzebne komponenty pod ręką. Najważniejsze to zasilacz, kable sygnałowe i zasilające. Skupimy się na krokach, które pomogą Ci bezpiecznie połączyć wszystkie elementy.
Proces zaczyna się od zasilacza. Właściwe podłączenie kabli zasilających jest kluczowe dla działania komputera. Następnie zajmiemy się dyskami i panelem przednim. Każdy element ma swoje dedykowane złącze. Precyzja i uwaga na szczegóły są tutaj niezbędne.
Kluczowe informacje:- Przed rozpoczęciem pracy przygotuj wszystkie niezbędne narzędzia i komponenty
- Główny kabel zasilający 24-pin musi być stabilnie podłączony do płyty głównej
- Kable SATA wymagają podłączenia zarówno sygnału, jak i zasilania
- Panel przedni ma specjalne oznaczenia dla każdego połączenia
- Wszystkie kable powinny być uporządkowane dla lepszego przepływu powietrza
- Zwróć szczególną uwagę na polaryzację przy podłączaniu diod panelu przedniego
- Wentylatory podłącz do odpowiednich gniazd oznaczonych jako CHA_FAN lub SYS_FAN
Niezbędne narzędzia i komponenty do montażu kabli
Prawidłowy montaż kabli w płycie głównej wymaga odpowiedniego przygotowania sprzętowego. Kompletny zestaw narzędzi zapewni sprawną i bezpieczną instalację wszystkich przewodów.
Przed rozpoczęciem podłączania kabli do płyty głównej upewnij się, że masz dostęp do wszystkich komponentów. Dobrze zorganizowane stanowisko pracy przyspieszy cały proces montażu.
- Śrubokręt krzyżakowy - podstawowe narzędzie do odkręcania obudowy i mocowania elementów
- Kabel zasilający ATX 24-pin - główne źródło zasilania dla płyty głównej
- Kabel CPU 4/8-pin - dedykowane zasilanie dla procesora
- Kable SATA - do podłączenia dysków twardych i napędów optycznych
- Opaski zaciskowe - niezbędne do uporządkowania kabli
- Mata antystatyczna - zabezpiecza komponenty przed wyładowaniami
- Szczypce - pomocne przy organizacji przewodów
- Latarka - ułatwia lokalizację portów w zaciemnionych miejscach obudowy
Zasady bezpieczeństwa przed rozpoczęciem pracy
Bezpieczeństwo podczas instalacji przewodów płyty głównej jest kluczowe. Zawsze pracuj na wyłączonym i odłączonym od zasilania komputerze.
Uziemienie ciała przed podłączeniem przewodów do płyty głównej zapobiega uszkodzeniom. Dotknij metalowej części obudowy, aby odprowadzić ładunki elektrostatyczne.
Odpowiednie oświetlenie miejsca pracy zwiększa precyzję montażu kabli w płycie głównej. Unikaj pracy w pośpiechu i dokładnie sprawdzaj każde połączenie.
Czytaj więcej: Jak podłączyć falownik w fotowoltaice: kompletna instrukcja montażu 2024
Podłączanie głównego zasilania do płyty głównej
Jak podłączyć kable do płyty głównej zaczynamy od zainstalowania zasilacza w obudowie. Upewnij się, że wentylator zasilacza ma dostęp do powietrza. Wybierz odpowiednią orientację jednostki zasilającej.
Przygotuj główny kabel zasilający ATX i znajdź złącze 24-pinowe. Sprawdź, czy wszystkie piny są proste i nieuszkodzone. Zwróć uwagę na mechanizm blokujący złącze.
Główne złącze zasilania znajdziesz na prawej krawędzi płyty głównej. Podłącz 24-pinowy kabel ATX, dociskając go do momentu usłyszenia charakterystycznego kliknięcia.
Kabel zasilania procesora (4 lub 8-pin) podłącz do gniazda oznaczonego jako "CPU" lub "EPS". Złącze to znajduje się zazwyczaj w górnym lewym rogu płyty głównej.
Instalacja kabli SATA do dysków
Gdzie znaleźć porty SATA na płycie głównej
Porty SATA są zwykle zgrupowane na prawej krawędzi płyty głównej. Każdy port jest wyraźnie oznaczony numerem.
Standardowa płyta główna posiada od 4 do 6 portów SATA. Pierwsze dwa porty często obsługują najwyższe prędkości transferu.
Jak prawidłowo podłączyć kable do dysków
Podpięcie kabli do motherboard w przypadku SATA wymaga precyzji. Złącza są zaprojektowane tak, by pasowały tylko w jednej orientacji. Kable SATA należy podłączać delikatnie, unikając nadmiernej siły.
Każdy dysk wymaga dwóch połączeń: kabla danych SATA i zasilającego. Po podłączeniu sprawdź stabilność obu wtyczek. Upewnij się, że kable nie są nadmiernie naprężone.
| Oznaczenie portu | Funkcja |
| SATA0/SATA1 | Porty główne (najwyższa prędkość) |
| SATA2/SATA3 | Porty standardowe |
| SATA_DOM | Port dla napędów DOM |
Podłączanie panelu przedniego obudowy
Panel przedni wymaga szczególnej uwagi podczas instalacji przewodów płyty głównej. Każde złącze ma określoną polaryzację, którą należy zachować.
Złącza panelu przedniego znajdują się zwykle w prawym dolnym rogu płyty głównej. Ich lokalizacja jest oznaczona jako "F_PANEL" lub "Front Panel".

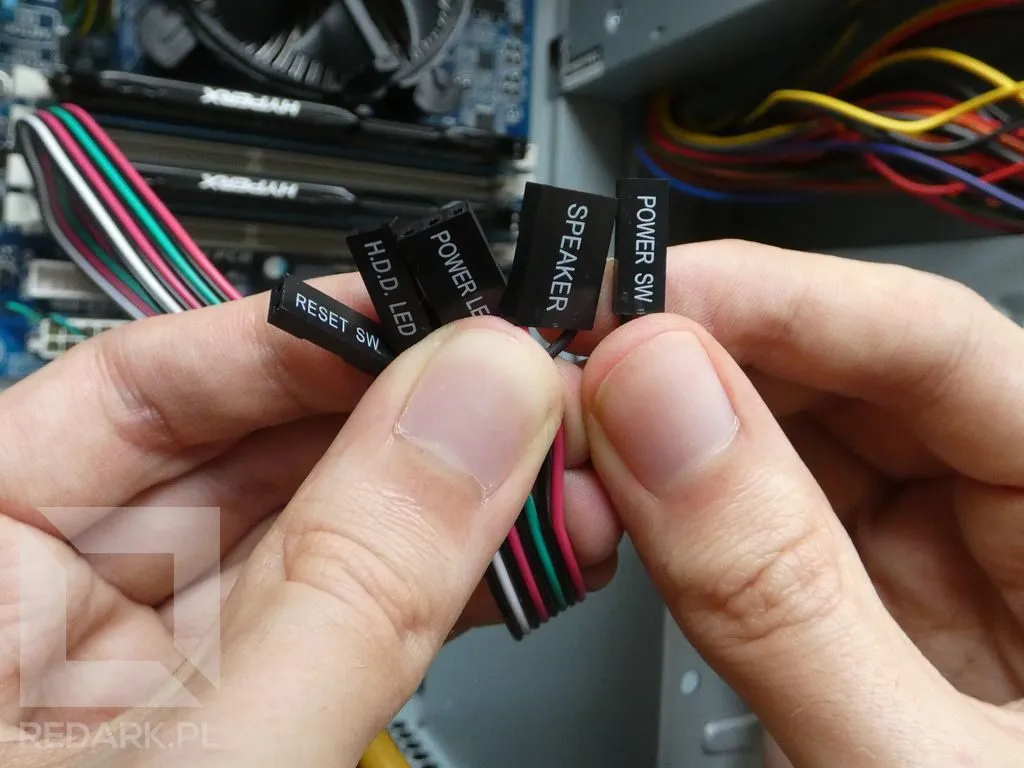

Podłączając diody LED, zwróć szczególną uwagę na oznaczenia "+" i "-". Nieprawidłowa polaryzacja nie uszkodzi komponentów, ale spowoduje, że diody nie będą działać.
- Power SW - włącznik zasilania, bez polaryzacji
- Reset SW - przycisk resetowania, bez polaryzacji
- Power LED - dioda zasilania, wymaga zachowania polaryzacji
- HDD LED - wskaźnik aktywności dysku, wymaga zachowania polaryzacji
- Speaker - głośnik systemowy, wymaga zachowania polaryzacji
- USB Header - złącza USB panelu przedniego, wymagają precyzyjnego podłączenia
Montaż wentylatorów i ich okablowania
Jak zamontować kable w płycie głównej dla wentylatorów wymaga znajomości różnych typów złączy. Podstawowe złącza 3-pin zapewniają stałe zasilanie i monitoring prędkości. Nowocześniejsze złącza 4-pin PWM oferują dodatkowo kontrolę prędkości.
Złącza wentylatorów na płycie głównej są oznaczone jako "CPU_FAN", "CHA_FAN" lub "SYS_FAN". Zawsze podłączaj wentylator procesora do dedykowanego gniazda CPU_FAN. Nieprawidłowe podłączenie może spowodować błędy podczas uruchamiania systemu.
Kontrola prędkości wentylatorów odbywa się poprzez BIOS lub oprogramowanie producenta płyty głównej. Możesz dostosować krzywą prędkości do własnych preferencji.
Nowoczesne płyty główne oferują zaawansowane opcje sterowania wentylatorami. Możesz ustawić różne profile chłodzenia w zależności od temperatury systemu.
Organizacja kabli w obudowie
Jak uporządkować kable
Prawidłowa instalacja przewodów płyty głównej wymaga przemyślanego prowadzenia kabli. Wykorzystaj dedykowane przepusty w obudowie do ukrycia nadmiaru przewodów.

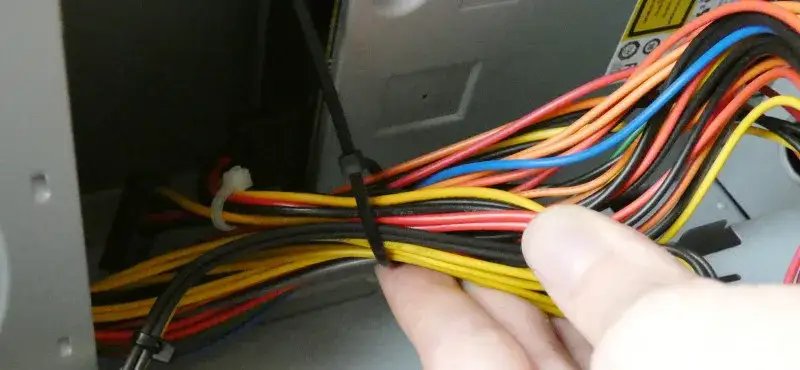

Grupuj podobne kable razem używając opasek zaciskowych. Unikaj krzyżowania kabli zasilających z sygnałowymi.
