W oświetleniu pod słowem statecznik najczęściej kryje się osprzęt lampowy, który odpowiada za zapłon i stabilną pracę świetlówek oraz innych lamp wyładowczych. To detal, który łatwo pominąć podczas remontu, a właśnie on decyduje o tym, czy oprawa świeci równo, bez migotania i bez niepotrzebnych strat energii. W lotnictwie to słowo oznacza też element usterzenia, ale w tym tekście skupiam się na budowlanym i instalacyjnym znaczeniu, czyli na budowie, działaniu i doborze osprzętu do oświetlenia.
Najważniejsze informacje w skrócie
- W instalacjach oświetleniowych chodzi o układ, który ogranicza prąd lampy i pomaga jej wystartować.
- Najczęściej spotkasz dwa rozwiązania: indukcyjne i elektroniczne.
- W nowych oprawach świetlówkowych częściej stosuje się wersje elektroniczne, a przy LED rolę osprzętu przejmuje driver.
- Przy modernizacji trzeba sprawdzić moc źródła, typ oprawy, sposób zapłonu i możliwość ściemniania.
- Największe problemy powodują niezgodność elementów, migotanie, hałas i zły dobór do warunków pracy.
Dwa znaczenia jednego terminu
Jak podaje rozporządzenie UE, w oświetleniu chodzi o urządzenie, które ogranicza pobór prądu przez lampę i może współpracować z układem zapłonowym. To właśnie to znaczenie jest ważne przy remoncie domu, garażu, warsztatu czy klatki schodowej. W lotnictwie statecznik oznacza usterzenie stabilizujące samolot, więc jeśli trafiasz na ten termin w dokumentacji technicznej, zawsze sprawdź kontekst. W praktyce przy budynku i instalacji elektrycznej niemal zawsze mówimy o osprzęcie lampowym, a nie o aeronautyce.
Skoro znaczenie jest już jasne, przejdźmy do budowy samego układu i do tego, co naprawdę siedzi w jego wnętrzu.
Z czego składa się układ do świetlówek
W praktyce budowa zależy od typu lampy, ale najczęściej spotykam dwa warianty: prosty układ indukcyjny i bardziej zaawansowany układ elektroniczny. Oba mają jedno zadanie nadrzędne: zapewnić lampie właściwy start, a potem utrzymać prąd na bezpiecznym poziomie. Różni je jednak sposób realizacji tego zadania, masa, kultura pracy i sprawność.
| Element | Rola | Co daje w praktyce |
|---|---|---|
| Cewka i rdzeń ferromagnetyczny | Ograniczają prąd w układzie indukcyjnym | Prosta, odporna konstrukcja, ale większa masa i większe straty |
| Układ elektroniczny | Przetwarza zasilanie i steruje zapłonem | Szybszy start, mniej tętnienia i mniejszy hałas |
| Układ zapłonowy | Wytwarza impuls potrzebny do uruchomienia lampy | Bez niego część lamp nie startuje poprawnie |
| Kondensator | Koryguje współczynnik mocy | Odciąża instalację i poprawia parametry pracy |
| Obudowa i zaciski | Chronią elementy i zapewniają podłączenie | Wpływają na trwałość, bezpieczeństwo i wygodę montażu |

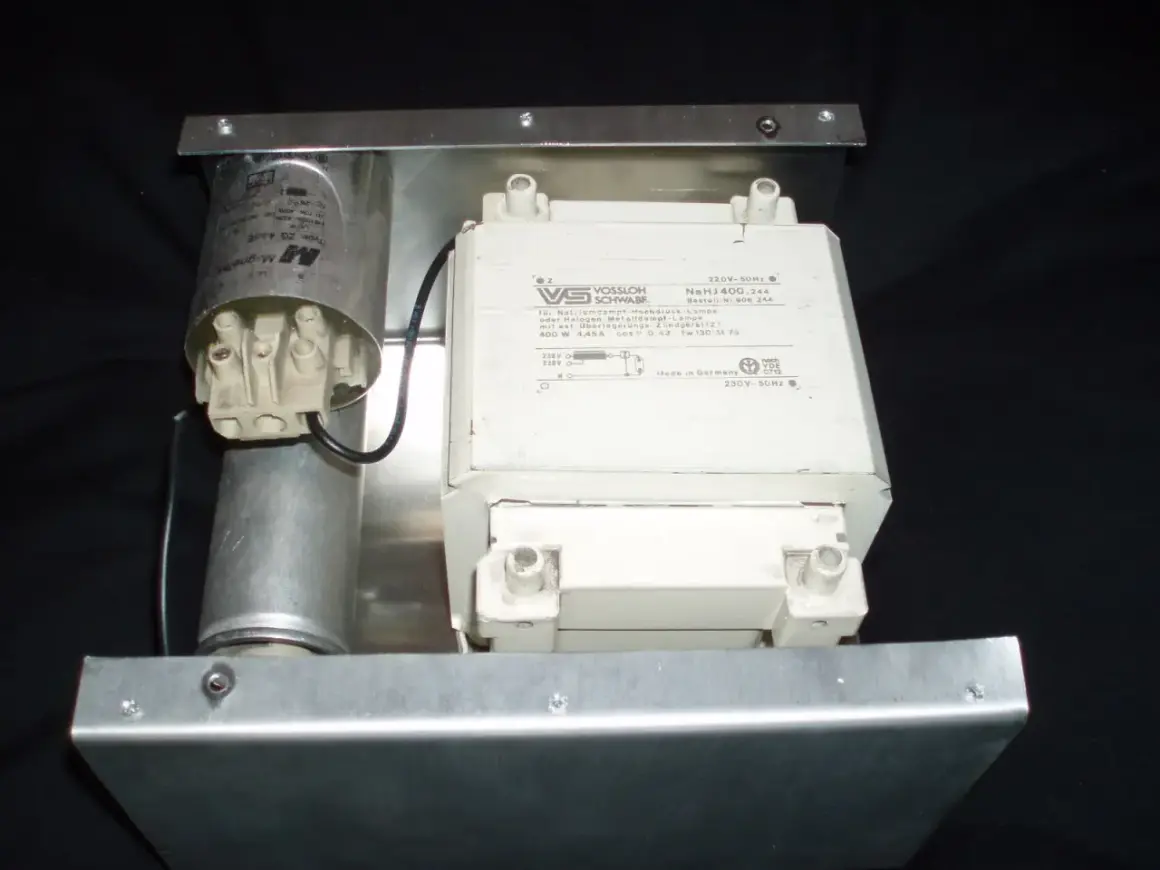

W układzie indukcyjnym rdzeń stalowy i uzwojenie miedziane tworzą cięższy, ale odporny blok, który dobrze znosi wilgoć, pył i trudne warunki. W rozwiązaniu elektronicznym wszystko jest bardziej zwarte: mniejsza obudowa, mniej strat i więcej funkcji dodatkowych, takich jak ściemnianie czy ochrona przed przepięciami. Ta różnica konstrukcyjna od razu przekłada się na sposób startu lampy i komfort światła.
Jak działa ten układ po włączeniu światła
Na papierze brzmi to prosto, ale w praktyce zachowanie lampy po włączeniu zależy od tego, czy mówimy o klasycznym układzie z dławikiem, czy o wersji elektronicznej. Ja patrzę na to tak: najpierw trzeba dostarczyć impuls do zapłonu, a później ograniczyć prąd, żeby źródło światła pracowało stabilnie i nie zużywało się zbyt szybko.
- Po podaniu napięcia układ przygotowuje lampę do startu.
- Układ zapłonowy albo elektronika wytwarza impuls o odpowiednich parametrach.
- Gaz w lampie jonizuje się i pojawia się wyładowanie.
- Po zapłonie osprzęt ogranicza prąd, bo bez tego lampa szybko uległaby uszkodzeniu.
- W wersjach elektronicznych praca odbywa się z dużo wyższą częstotliwością, zwykle około 40 kHz, więc światło jest praktycznie ciągłe.
W układach indukcyjnych tętnienie bywa wyraźniejsze, a start wolniejszy; w materiałach technicznych często wskazuje się też częstotliwość sieciową rzędu 100 Hz, co tłumaczy widoczne migotanie. Elektronika rozwiązuje ten problem znacznie lepiej, dlatego w nowych oprawach świetlówkowych to ona stała się standardem. Z tego miejsca naturalnie przechodzimy do najważniejszego pytania przy remoncie: co wybrać i kiedy.
Który rodzaj wybrać przy modernizacji
W praktyce wybór nie sprowadza się wyłącznie do ceny elementu. Liczą się: rodzaj źródła światła, warunki pracy, oczekiwana kultura świecenia i to, czy oprawa ma zostać zachowana, czy wymieniana razem z osprzętem. W materiałach technicznych spotyka się informacje, że układ elektroniczny może zużywać o 9% do 25% mniej energii niż indukcyjny, a klasyczny wariant bywa o 10% do 30% bardziej energochłonny od nowocześniejszego odpowiednika.
| Cecha | Układ indukcyjny | Układ elektroniczny | Co to oznacza dla użytkownika |
|---|---|---|---|
| Masa i gabaryt | Większe, cięższe elementy | Mała i lekka obudowa | Elektronika łatwiej mieści się w oprawie |
| Start lampy | Wolniejszy, z możliwym migotaniem | Szybki i zwykle bezmigotliwy | Lepszy komfort w biurze, kuchni i salonie |
| Tętnienie światła | Wyższe, często odczuwalne | Niskie, praktycznie ciągłe | Mniejsze zmęczenie wzroku |
| Straty energii | Większe | Mniejsze | Niższy pobór mocy całego układu |
| Ściemnianie | Zwykle brak | Często dostępne | Więcej możliwości aranżacyjnych |
| Warunki trudne | Dobrze znosi wilgoć, pył i temperaturę | Bardziej wrażliwy na warunki pracy | W garażu, hali czy pieczarkarni wybór bywa inny niż w mieszkaniu |
Jeśli mam doradzić prosto: do mieszkania i modernizacji pod komfort światła zwykle lepiej sprawdza się układ elektroniczny, a do miejsc trudnych środowiskowo czasem nadal wygrywa prostsza, bardziej odporna konstrukcja. Tyle teoria. W praktyce i tak najwięcej zależy od tego, czy osprzęt zostanie dobrze dobrany do konkretnej oprawy i lampy.
Jak dobrać osprzęt do oprawy i lampy
Największy błąd, jaki widzę przy wymianach, polega na dobieraniu elementu tylko po mocy w watach. To za mało. Liczy się także typ źródła, liczba lamp w oprawie, rodzaj zapłonu, możliwość ściemniania i warunki pracy. Dopiero z tych danych da się wyciągnąć sensowny wniosek, czy dany model pasuje do instalacji.
- Sprawdź moc źródła światła, na przykład 18 W, 36 W albo 58 W, bo to wciąż najczęstsze zakresy w starszych oprawach liniowych.
- Ustal typ lampy, bo inne wymagania mają świetlówki liniowe, inne kompaktowe, a jeszcze inne lampy wyładowcze.
- Zweryfikuj, czy oprawa wymaga oddzielnego układu zapłonowego, czy wszystko jest zintegrowane.
- Jeśli planujesz ściemnianie, wybierz osprzęt z taką funkcją od razu, a nie po fakcie.
- W miejscach wilgotnych, zapylonych albo narażonych na wibracje sprawdź odporność termiczną i szczelność całej oprawy.
- Przy przejściu na LED upewnij się, czy potrzebny jest nowy driver, czy stary układ ma zostać całkowicie ominięty.
Tu przydaje się jedna praktyczna zasada: jeśli modernizacja ma dać spokój na lata, nie wybieraj „prawie pasuje”. Lepiej dobrać element dokładnie do schematu oprawy niż oszczędzić na zakupie i potem wracać do problemu z migotaniem, przegrzewaniem albo brakiem startu. Skoro wiadomo już, jak dobrać osprzęt, warto jeszcze zobaczyć, czego unikać przy wymianie.
Najczęstsze błędy przy modernizacji na LED
To właśnie tutaj najczęściej pojawiają się reklamacje. Wiele osób zakłada, że nowa rura LED „wejdzie” zamiast starej świetlówki bez żadnych konsekwencji. Czasem tak bywa, ale tylko w określonych systemach. Jeśli oprawa, źródło i osprzęt nie są ze sobą zgodne, kończy się to migotaniem, buczeniem, przegrzewaniem albo skróceniem trwałości lampy.
- Zostawienie starego układu w obwodzie, mimo że nowe źródło wymaga bezpośredniego zasilania.
- Pomylenie wersji kompatybilnej z bypassem z wersją wymagającą innego schematu podłączenia.
- Ignorowanie temperatury wewnątrz zamkniętej oprawy.
- Zakładanie, że ściemnianie zadziała z każdym driverem.
- Montaż w wilgoci bez sprawdzenia szczelności całego zestawu.
- Podmiana elementu bez sprawdzenia stanu przewodów, oprawek i zacisków.
Jeśli mam wskazać jeden symptom ostrzegawczy, jest nim niepewny start połączony z buczeniem albo wyraźnym migotaniem. To zwykle nie jest „uroda lampy”, tylko sygnał, że coś w układzie jest źle dobrane albo już zużyte. Taki objaw warto potraktować jako powód do sprawdzenia całej oprawy, a nie tylko samego źródła światła.
Co sprawdzałbym przed decyzją o wymianie
Przed decyzją o wymianie patrzę na trzy rzeczy: stan samej oprawy, sposób zasilania źródła i warunki pracy. Jeśli konstrukcja jest jeszcze dobra, a problem dotyczy głównie starego osprzętu, często wystarcza wymiana samego układu albo przejście na LED z poprawnym sterowaniem. Jeśli jednak instalacja ma już za sobą lata eksploatacji, lepszy efekt daje pełna modernizacja niż ratowanie starego rozwiązania.
To właśnie ten porządek decyzji oszczędza najwięcej czasu: najpierw zgodność techniczna, potem komfort światła, a dopiero na końcu cena pojedynczego elementu. W praktyce dobrze dobrany osprzęt nie jest detalem, tylko częścią, która decyduje o trwałości, kulturze pracy i sensowności całej instalacji.
