Zawór trójdrogowy jest jednym z tych elementów instalacji, które robią dużą różnicę przy niewielkich rozmiarach. W praktyce budowa zaworu trójdrogowego decyduje o tym, czy układ będzie mieszał wodę stabilnie, rozdzielał przepływ bez szarpania i pracował bez niepotrzebnych spadków komfortu. Poniżej rozkładam ten temat na części: od elementów wewnętrznych, przez zasadę działania, aż po montaż i typowe błędy, które w realnej instalacji potrafią zepsuć cały efekt.
Najważniejsze rzeczy, które warto wiedzieć o zaworze trójdrogowym
- W środku liczy się korpus z trzema króćcami, element dławiący, trzpień, uszczelnienia i często siłownik albo pokrętło ręczne.
- Ten sam zawór może pracować jako mieszający albo rozdzielający, ale nie każdy model nadaje się do obu zadań.
- Porty są zwykle oznaczone jako A, B i AB, a ich funkcja zależy od tego, czy zawór miesza strumienie, czy je kieruje dalej.
- Najczęstsze problemy biorą się z odwrotnego podłączenia, brudu w instalacji i źle dobranego napędu.
- Przy montażu warto pilnować kierunku przepływu, czystości rur i prostych odcinków przed oraz za zaworem.
- W dobrze zaprojektowanej instalacji taki element poprawia stabilność temperatury, ochronę źródła ciepła i wygodę regulacji.
Jak wygląda budowa zaworu trójdrogowego od środka
Najprościej patrzę na taki zawór jak na kompaktowy rozdzielacz przepływu, w którym wszystko kręci się wokół jednego zadania: przełączyć, wymieszać albo podzielić strumień medium. Z zewnątrz widzisz korpus i przyłącza, ale najważniejsze dzieje się w środku, gdzie pracuje element zamykający oraz kanały prowadzące wodę do odpowiednich portów.
W typowej konstrukcji znajdziesz kilka stałych części: korpus, trzy króćce oznaczone zwykle A, B i AB, element regulacyjny oraz trzpień, który przenosi ruch z ręcznej dźwigni albo siłownika. Do tego dochodzą uszczelnienia, gniazda i elementy prowadzące ruch, bo bez nich nie byłoby ani szczelności, ani płynnej regulacji. W zaworach kulowych rolę elementu regulacyjnego pełni kula z odpowiednim przelotem, w zaworach grzybkowych grzybek, a w rozwiązaniach termostatycznych lub mieszających wkład regulacyjny o innej geometrii.
To rozróżnienie ma znaczenie praktyczne. Dwa zawory trójdrogowe mogą wyglądać podobnie, a jednak w środku pracować zupełnie inaczej i mieć inny zakres regulacji, opory przepływu oraz trwałość w układzie grzewczym. Dlatego sama średnica przyłącza mówi niewiele, jeśli nie wiadomo, jaki mechanizm siedzi wewnątrz.
Jeżeli chcesz dobrze czytać schemat instalacji, musisz od razu rozpoznać, który port jest wspólny, a które są wejściami lub wyjściami. To prowadzi prosto do pytania, jak taki element zachowuje się w trybie mieszania i rozdzielania.
Jak pracuje w trybie mieszania i rozdzielania

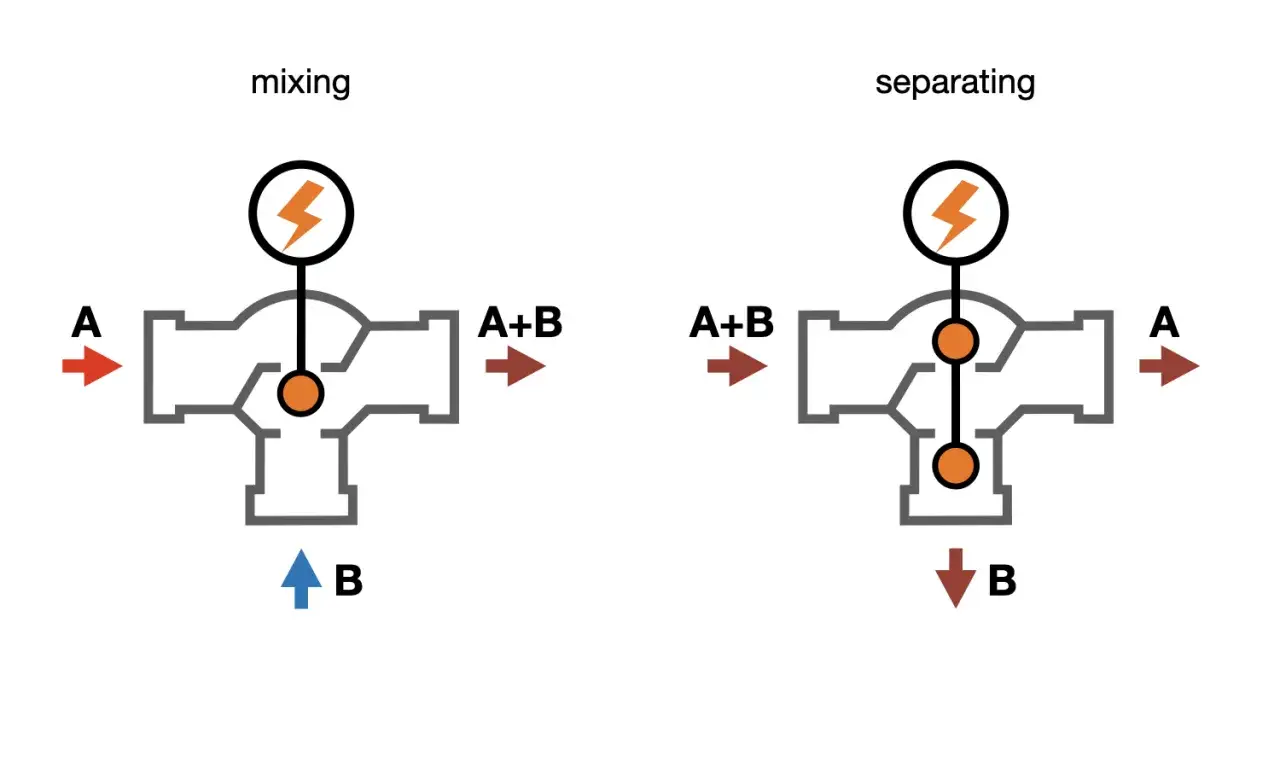

W instalacjach wodnych taki zawór może działać na dwa sposoby. W trybie mieszania dwa strumienie wchodzą do zaworu, a z portu wspólnego wychodzi ciecz o temperaturze pośredniej. W trybie rozdzielania jeden strumień trafia do środka i jest kierowany do jednego z dwóch wyjść, zależnie od położenia elementu regulacyjnego.
Porty najczęściej oznacza się jako A, B i AB. W układzie mieszającym A i B są dopływami, a AB jest wyjściem. W układzie rozdzielającym sytuacja się odwraca: AB staje się wejściem, a A i B są wyjściami. Brzmi to prosto, ale tu właśnie pojawia się pierwsza pułapka: nie każdy model można używać zamiennie w obu konfiguracjach. W części konstrukcji dopuszczone jest tylko mieszanie, w innych tylko rozdzielanie, a dopiero część produktów pozwala na obie funkcje.
W praktyce ważne jest też to, że zawór trójdrogowy zwykle utrzymuje bardziej zrównoważony przepływ niż klasyczny zawór dwudrogowy. Spirax Sarco zwraca uwagę, że w takich układach całkowity przepływ pozostaje w przybliżeniu stały, a zmienia się jego podział między odgałęzieniami. Dla użytkownika oznacza to mniej gwałtownych zmian temperatury i spokojniejszą pracę obiegu, zwłaszcza w ogrzewaniu podłogowym i przy ochronie kotła przed zbyt chłodnym powrotem.
Najprościej mówiąc, zawór nie tyle „wpuszcza mniej wody”, ile precyzyjnie przesuwa punkt równowagi między dwoma drogami przepływu. Z tego wynika wybór samej konstrukcji, bo nie każda radzi sobie równie dobrze z regulacją, przełączaniem i długą pracą w instalacji.
Która konstrukcja sprawdza się w instalacji
| Konstrukcja | Jak działa wewnątrz | Mocne strony | Ograniczenia | Najczęstsze zastosowanie |
|---|---|---|---|---|
| Kulowa | Kula z kanałem w kształcie L lub T przełącza przepływ między portami. | Małe opory, szybka zmiana położenia, prosta obsługa. | Regulacja bywa mniej precyzyjna niż w zaworach grzybkowych. | Prostsze przełączanie i rozdział przepływu. |
| Grzybkowa | Grzybek dosuwa się do gniazd i płynnie dawkuje przepływ. | Dobra modulacja, stabilna praca, lepsza kontrola temperatury. | Zwykle większy spadek ciśnienia i bardziej złożona budowa. | Układy mieszające, regulacja temperatury zasilania. |
| Termostatyczna | Wkład reaguje na temperaturę medium i sam przestawia położenie kanałów. | Pracuje automatycznie, ogranicza ryzyko przegrzania lub zbyt niskiej temperatury. | Zakres i dokładność zależą od wkładu oraz warunków pracy. | Ochrona źródła ciepła, stabilizacja temperatury w prostych układach. |
Gdy patrzę na dobór konstrukcji, nie zaczynam od marki, tylko od pytania, co instalacja ma faktycznie robić. Jeśli ma tylko przełączać obieg, konstrukcja kulowa może wystarczyć. Jeśli ma precyzyjnie mieszać temperaturę wody, lepiej sprawdza się rozwiązanie z dokładniejszą charakterystyką regulacyjną. To właśnie dlatego dwa zawory o podobnym wyglądzie mogą dawać zupełnie inny efekt w ogrzewaniu domu.
W praktyce różnicę czuć najmocniej tam, gdzie temperatura zasilania ma bezpośredni wpływ na komfort: przy podłogówce, w obiegu kotłowym i przy układach, które mają chronić źródło ciepła przed zbyt chłodnym powrotem. Z takiego punktu widzenia sama konstrukcja to dopiero początek, bo równie ważny jest sposób montażu.
Na co zwracam uwagę przy montażu i doborze

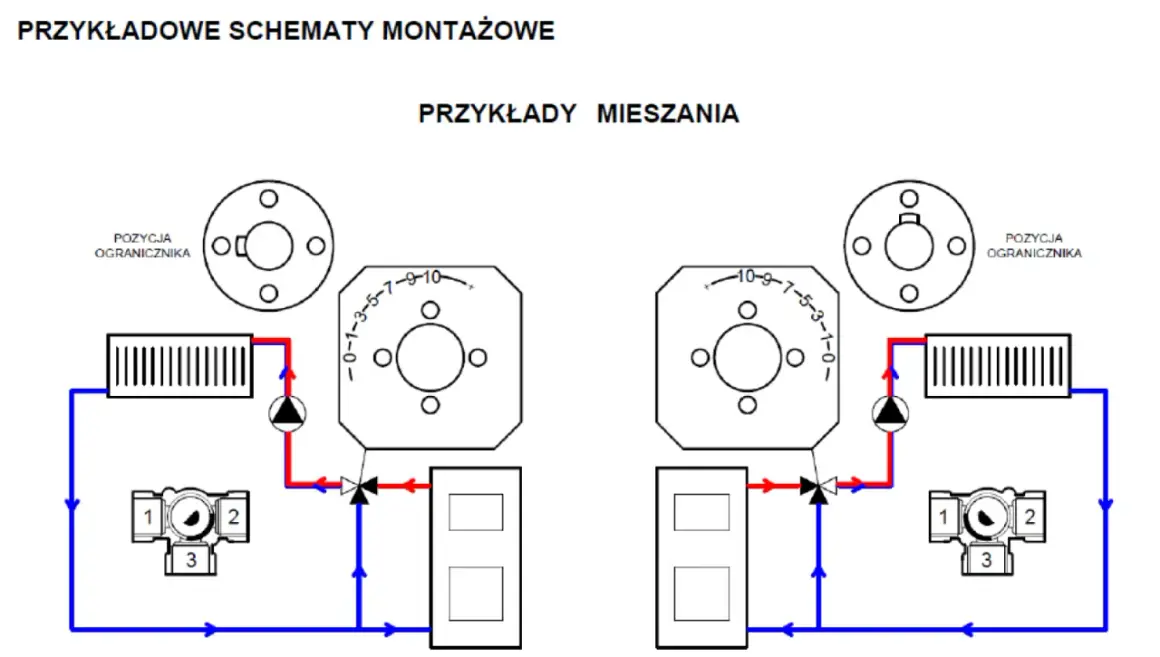

Przy montażu zaczynam od kierunku przepływu. Strzałka na korpusie nie jest ozdobą, tylko informacją, w którą stronę medium ma przechodzić przez zawór. W dokumentacji Danfossa zwraca się też uwagę, że przed montażem rury powinny być czyste, bez opiłków i zanieczyszczeń, a w wielu układach warto zostawić prosty odcinek rury o długości około 5–10 średnic rury przed i za zaworem, jeśli pozwala na to miejsce i schemat instalacji.
Druga rzecz to położenie napędu. Jeśli zawór pracuje z siłownikiem, zwykle montuje się go poziomo albo skierowanego ku górze, a nie „do góry nogami” i nie w pozycji narażającej mechanizm na dodatkowe obciążenia. To detal, który bywa ignorowany na etapie szybkiego montażu, a później kończy się głośniejszą pracą, zużyciem uszczelnień albo problemami z pełnym domknięciem kanałów.
Trzecia sprawa to filtracja. Filtr siatkowy przed zaworem nie jest przesadą, tylko prostym zabezpieczeniem przed brudem z instalacji, który potrafi zablokować grzybek, zarysować gniazdo albo przyspieszyć zużycie uszczelnień. Przy nowych instalacjach też nie odpuszczam tego elementu, bo po pierwszym uruchomieniu w obiegu zawsze coś jeszcze krąży.
Na etapie doboru sprawdzam jeszcze dwie rzeczy: czy zawór ma pracować jako mieszający, rozdzielający, czy w obu rolach oraz czy siłownik ma wystarczający moment do pracy przy danym oporze przepływu. Jeśli napęd jest za słaby, zawór nie będzie pracował płynnie, tylko zacznie się „szarpać” w okolicach pośrednich położeń. A stąd już tylko krok do błędów, które użytkownik odczuwa jako niestabilną temperaturę lub hałas w instalacji.
Jakie błędy najczęściej psują pracę układu
- Odwrotne podłączenie portów - zawór działa, ale nie tak, jak przewidział projekt. Efekt to zła temperatura zasilania albo nieprawidłowy podział przepływu.
- Użycie zaworu w złym trybie - model przeznaczony do mieszania bywa błędnie stosowany jako rozdzielający, co kończy się niestabilną pracą lub zbyt dużym oporem.
- Brud w instalacji - opiłki, resztki po montażu i osady blokują ruch elementu regulacyjnego i niszczą gniazda.
- Za mały lub źle dobrany siłownik - wtedy zawór nie osiąga pełnego zakresu pracy, a układ reaguje z opóźnieniem.
- Brak uwzględnienia ciśnienia różnicowego - przy niektórych konfiguracjach zawór zaczyna pracować głośno, a nawet „stukać” przy zmianie położenia.
- Pominięcie odpowietrzenia i równowagi hydraulicznej - system niby jest poprawnie złożony, ale nie daje stabilnego efektu w pomieszczeniach.
Objawy są zwykle bardzo podobne: skacząca temperatura, hałas, nierówny rozkład ciepła i wrażenie, że układ ciągle „szuka” właściwego położenia. Jeśli widzę takie zachowanie, najpierw sprawdzam montaż i czystość instalacji, a dopiero później sam zawór. To oszczędza czas, bo bardzo często problem nie leży w samym korpusie, tylko w otoczeniu, w którym pracuje.
W praktyce najwięcej kłopotów nie robi skomplikowana awaria, tylko drobiazg, który został zignorowany na początku. To dobry moment, żeby zebrać najważniejsze rzeczy kontrolne przed zakupem i rozruchem.
Co sprawdzam przed montażem, żeby zawór pracował lekko
Zanim zawór trafi do instalacji, sprawdzam kilka prostych rzeczy, które później oszczędzają mnóstwo czasu:
- czy porty są jednoznacznie oznaczone jako A, B i AB;
- czy producent dopuszcza pracę w trybie mieszającym, rozdzielającym, czy tylko w jednym z nich;
- czy korpus i uszczelnienia pasują do medium, temperatury i ciśnienia w układzie;
- czy w przewodzie przed zaworem jest miejsce na filtr i ewentualny odcinek prosty;
- czy siłownik albo pokrętło ręczne mają dostęp serwisowy po zabudowie w kotłowni lub szafce instalacyjnej.
Jeżeli instalacja ma pracować długo i bez nerwowych korekt, dobry zawór trójdrogowy nie powinien być wybierany wyłącznie po średnicy przyłącza. Liczy się też charakterystyka regulacji, dopuszczalny spadek ciśnienia, sposób sterowania i to, jak łatwo będzie go serwisować po sezonie. Właśnie te detale odróżniają poprawnie działający układ od takiego, który wymaga ciągłego poprawiania.
Patrzę więc na ten element nie jak na pojedynczy detal armatury, ale jak na punkt, w którym spotykają się hydraulika, regulacja temperatury i wygoda użytkowania. Jeśli ten punkt jest dobrze zaprojektowany, cała instalacja działa spokojniej, stabilniej i po prostu mniej przeszkadza na co dzień.
