W praktyce ta wielkość decyduje o tym, czy wzmacniacz, głośnik albo fragment układu będzie pracował stabilnie, czy zacznie się przegrzewać, tracić moc albo zniekształcać dźwięk. W tym tekście wyjaśniam, jak ją czytać bez żargonu, czym różni się od rezystancji, kiedy ma znaczenie przy sprzęcie audio i jak nie popełnić prostych błędów podczas doboru oraz łączenia elementów.
Najkrótsza wersja dla praktyka
- To opór, jaki obwód stawia prądowi zmiennemu; w DC zachowuje się jak zwykła rezystancja.
- Na wynik wpływają nie tylko elementy przewodzące, ale też kondensatory i cewki, więc wartość zmienia się z częstotliwością.
- Oznaczenia 4, 6 i 8 ohm na sprzęcie audio są orientacyjne, a nie idealnie stałe.
- Przy łączeniu głośników w szereg suma rośnie, a przy połączeniu równoległym spada.
- Zwykły multimetr pomaga wykryć zwarcie lub przerwę, ale nie pokaże pełnego zachowania dla sygnału muzycznego.
- Najbezpieczniej dobierać wzmacniacz i głośniki według minimalnej wartości podanej w instrukcji urządzenia.
Co oznacza impedancja w obwodzie prądu zmiennego
Najprościej ujmując, to łączny opór, jaki obwód stawia prądowi zmiennemu. W DC liczy się głównie rezystancja, ale dla sygnału AC dochodzi jeszcze część zależna od częstotliwości, więc zachowanie układu staje się bardziej złożone.
Według Analog Devices można to opisać wzorem Z = R + jX, gdzie R to opór czynny, a X to reaktancja. Dla osoby montującej sprzęt w domu ważniejsze od samej matematyki jest to, że ta wartość nie jest jedną stałą liczbą zapisaną raz na zawsze w głośniku czy module elektronicznym.
Ja traktuję ten parametr jako informację o tym, jak układ będzie „chciał” pobierać prąd w realnych warunkach pracy. To właśnie dlatego ten sam element może zachowywać się spokojnie przy jednym sygnale, a przy innym wymagać od wzmacniacza znacznie więcej. Następny krok to zrozumienie, skąd biorą się te różnice.
Z czego bierze się zmienność z częstotliwością
W praktyce na wynik wpływają trzy rzeczy: przewodzenie samego materiału, elementy magazynujące energię elektryczną oraz częstotliwość sygnału. Kondensator „nie lubi” składowej stałej i przepuszcza AC inaczej niż cewka, która z kolei reaguje na zmianę prądu i przy wyższych częstotliwościach stawia większy opór.
| Składnik | Co robi w obwodzie | Dlaczego to ma znaczenie |
|---|---|---|
| Rezystancja | Rozprasza energię w postaci ciepła | To część najbardziej „stała” i najłatwiejsza do zrozumienia |
| Reaktancja pojemnościowa | Wynika z obecności kondensatorów | Silnie zależy od częstotliwości, więc zmienia odpowiedź układu |
| Reaktancja indukcyjna | Wynika z obecności cewek | Może ograniczać prąd przy wyższych częstotliwościach |
To ważne zwłaszcza w kolumnach głośnikowych, zwrotnicach i filtrach. W takim układzie nie patrzę na jedną liczbę z etykiety, tylko na to, jak całość zachowuje się w konkretnym paśmie. Dzięki temu łatwiej zrozumieć, dlaczego 8-ohmowy głośnik nie zawsze „ma” osiem omów w każdej chwili.

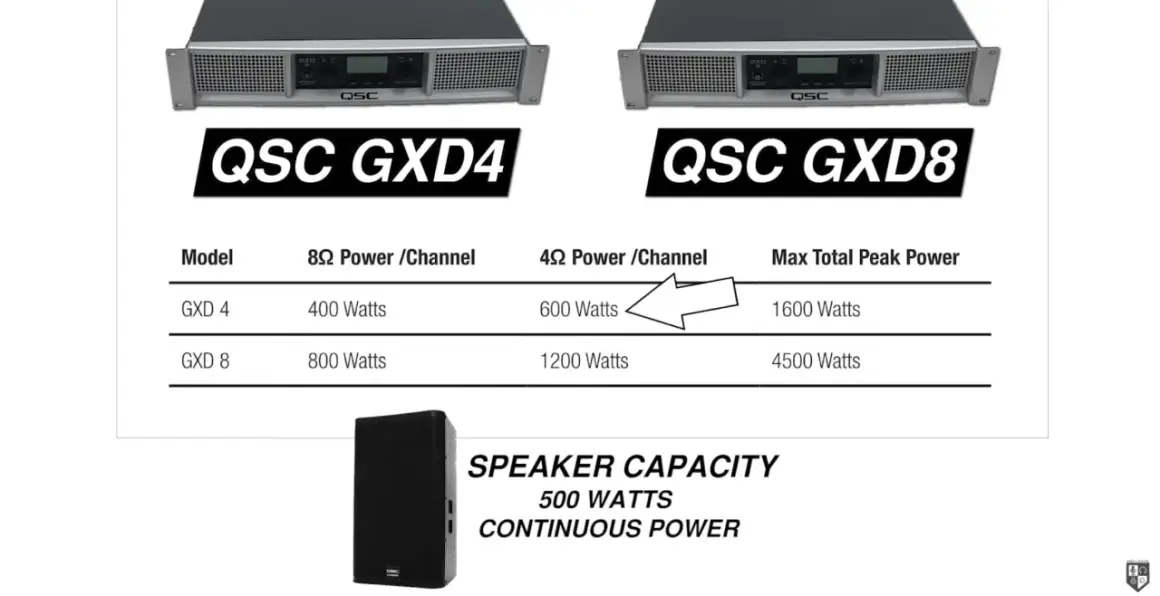

Jak czytać oznaczenia 4, 6 i 8 ohm na sprzęcie audio
W sprzęcie domowym najczęściej spotkasz kolumny i wzmacniacze opisane jako 4, 6 albo 8 ohm. To wartości nominalne, czyli orientacyjne, a nie laboratoryjnie stałe. Jak podaje Denon, wartość głośnika potrafi zmieniać się wyraźnie w zależności od częstotliwości, więc numer na tabliczce traktuję jako punkt odniesienia, nie jako dokładny odczyt.
| Oznaczenie | Co zwykle oznacza w praktyce | Na co uważać |
|---|---|---|
| 4 ohm | Niższe obciążenie i większy pobór prądu | Wzmacniacz musi być do tego wyraźnie przystosowany |
| 6 ohm | Częsty kompromis między głośnością a bezpieczeństwem pracy | Sprawdź minimum podane w instrukcji, bo nie każdy model traktuje 6 ohm tak samo |
| 8 ohm | Najbardziej uniwersalny wybór w domowym audio | Nie zakładaj, że zawsze będzie to idealne 8,0 ohm przez cały zakres częstotliwości |
Jeśli mam wybrać jedną praktyczną zasadę, to jest nią ta: nie dobieraj sprzętu tylko po jednej liczbie z frontu urządzenia. W instrukcji amplitunera albo wzmacniacza zwykle znajdziesz minimalną wartość obciążenia i to właśnie ona jest ważniejsza niż ogólne wrażenie, że „8 ohm brzmi bezpieczniej”. Dalej pokażę, co się dzieje, gdy łączysz kilka głośników do jednego wyjścia.
Jak łączyć głośniki, żeby nie przeciążyć wzmacniacza
W domowym audio to najczęstsze miejsce błędu. Jak podaje Yamaha, dwa głośniki 8-ohm połączone równolegle dają obciążenie 4 ohm, czyli wzmacniacz widzi dużo trudniejszy układ niż przy jednym głośniku. To bywa korzystne, jeśli sprzęt jest na to przygotowany, ale może też doprowadzić do przegrzewania albo wejścia w tryb ochronny.
Połączenie szeregowe
Przy połączeniu szeregowym wartości się sumują. Dwa głośniki 8-ohm dadzą razem 16 ohm, więc wzmacniacz ma lżej pod względem prądu, ale zwykle oddaje mniej mocy. W praktyce używam tego rozwiązania ostrożnie, bo choć jest bezpieczniejsze dla końcówki mocy, to nie zawsze daje najlepszą kontrolę nad dźwiękiem.
Przeczytaj również: Kilowatogodzina (kWh) - Jak obliczyć zużycie prądu i czytać rachunek?
Połączenie równoległe
Przy połączeniu równoległym obciążenie maleje. Dwa identyczne głośniki 8-ohm tworzą 4 ohm, a to już wymaga od wzmacniacza wyraźnie większej wydajności prądowej. W instalacjach strefowych, w salonie z kilkoma głośnikami albo w systemie kina domowego ten wariant jest bardzo popularny, ale tylko wtedy, gdy producent dopuszcza taki spadek obciążenia.
Jeśli instrukcja mówi o 8-ohm lub 6-ohm minimum, nie próbuję „wycisnąć” więcej głośników na siłę. W praktyce to właśnie tutaj powstaje większość awarii: nie przez zły sprzęt, tylko przez zbyt niskie obciążenie i zbyt wysoką głośność. Następny temat to pomiar, bo wiele osób myli go z prostym odczytem z multimetru.
Jak sprawdzić ten parametr w praktyce
Do szybkiej diagnostyki zwykły multimetr wystarczy, ale tylko częściowo. On mierzy opór stały uzwojenia lub przewodu, a nie pełne zachowanie dla sygnału zmiennego. Dlatego 8-ohmowy głośnik bardzo często pokaże na mierniku mniej niż osiem, i to nie oznacza jeszcze usterki.
| Narzędzie | Co pokaże | Do czego się nadaje | Ograniczenie |
|---|---|---|---|
| Multimetr | Opór stały | Szybki test ciągłości i wykrycie przerwy | Nie pokazuje pełnej charakterystyki AC |
| LCR meter | Parametry przy określonej częstotliwości | Dokładniejsza ocena elementów i filtrów | To już narzędzie bardziej pomiarowe niż serwisowe |
| Analizator impedancji | Pełniejszą charakterystykę w funkcji częstotliwości | Diagnostyka, projektowanie i strojenie | Rzadko potrzebny w zwykłym domu |
W praktyce postępuję prosto: odłączam sprzęt od zasilania, sprawdzam, czy nie ma przerwy albo zwarcia, a jeśli potrzebuję realnej charakterystyki, sięgam po odpowiednie urządzenie pomiarowe. W kolumnach z filtrami trzeba uważać jeszcze bardziej, bo kondensator w torze wysokotonowym potrafi odciąć wynik z multimetru i zmylić pomiar. To prowadzi do pytania, kiedy ten temat naprawdę ma znaczenie przy urządzaniu domu.
Gdzie ten parametr naprawdę ma znaczenie w domu
Największe znaczenie ma tam, gdzie sprzęt audio ma pracować długo i przewidywalnie: w salonie z amplitunerem, przy zabudowanych głośnikach sufitowych, w systemie multiroom albo w niewielkiej instalacji komercyjnej w lokalu usługowym. W takich miejscach zły dobór obciążenia nie objawia się od razu spektakularną awarią, tylko stopniowym grzaniem, zniekształceniami i słabszą kontrolą nad dźwiękiem.
- Przy kinie domowym sprawdzam przede wszystkim minimalne obciążenie dla każdego kanału.
- Przy głośnikach sufitowych patrzę na to, ile sztuk ma pracować na jednym wyjściu i czy wzmacniacz to udźwignie.
- Przy dłuższych przewodach zwracam uwagę nie tylko na same głośniki, ale też na spadki jakości i straty na kablu.
- W większych układach wielostrefowych rozważam osobne wzmacniacze albo systemy, które lepiej znoszą wiele punktów odbioru.
Jeśli mam wskazać jedną rzecz, która realnie poprawia bezpieczeństwo instalacji, to jest nią projekt przed montażem, a nie poprawki „na słuch” po fakcie. Gdy kilka głośników ma pracować równolegle, łatwo przekroczyć dopuszczalne obciążenie, nawet jeśli każdy element osobno wygląda niewinnie. Ostatnia sekcja zbiera to w prosty zestaw decyzji, który ułatwia zakup i montaż.
Co sprawdzić przed montażem, żeby sprzęt pracował spokojnie
Przed zakupem albo podłączeniem nowego zestawu robię trzy rzeczy: sprawdzam instrukcję wzmacniacza, liczę rzeczywiste obciążenie po połączeniu głośników i zostawiam sobie zapas, zamiast jechać na granicy możliwości sprzętu. To prostsze niż późniejsza walka z ochroną termiczną albo zniekształceniami przy wyższej głośności.
- Odczytaj minimalną dopuszczalną wartość obciążenia z instrukcji wzmacniacza lub amplitunera.
- Policz, czy połączenie szeregowe albo równoległe nie zredukuje obciążenia za mocno.
- Nie myl odczytu z multimetru z rzeczywistą charakterystyką pracy głośnika.
- Jeśli planujesz kilka stref lub więcej niż dwa głośniki, przemyśl układ całości, a nie tylko pojedynczy element.
- Przy pierwszym uruchomieniu zacznij od umiarkowanej głośności i sprawdź, czy obudowa wzmacniacza nie nagrzewa się nadmiernie.
W dobrze zrobionej instalacji ten parametr nie jest problemem sam w sobie. Staje się nim dopiero wtedy, gdy ktoś dobierze sprzęt „na oko” i pominie to, jak obciążenie zmienia się po podłączeniu kilku elementów naraz. Jeśli trzymasz się instrukcji i liczysz obciążenie przed montażem, cały układ zwykle odwdzięcza się stabilną pracą przez lata.
