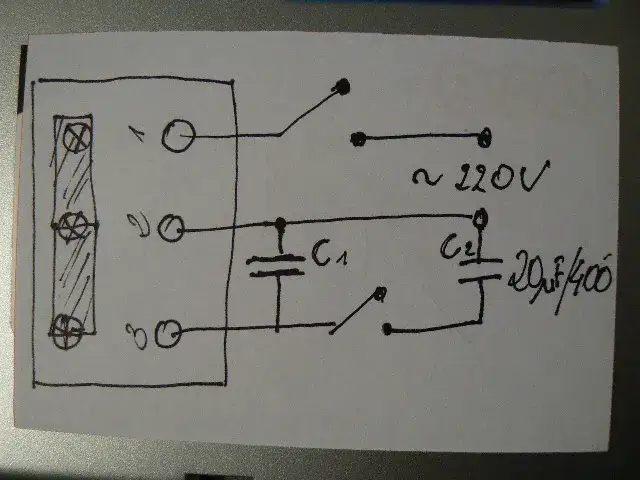

Podłączenie silnika elektrycznego oznaczonego jako 230/400V wymaga szczególnej uwagi przy wyborze odpowiedniej konfiguracji. Silnik może być podłączony na dwa sposoby: w gwiazdę (Y) przy napięciu 400V lub w trójkąt (Δ) przy napięciu 230V.
W warunkach polskiej sieci elektrycznej, gdzie standardowe napięcie międzyfazowe wynosi 400V, najczęściej stosuje się połączenie w gwiazdę. Zapewnia ono niższy prąd rozruchowy i bezpieczniejszą pracę urządzenia.
Najważniejsze informacje:- Oznaczenie 230/400V wskazuje na możliwość dwóch różnych konfiguracji podłączenia
- Połączenie w gwiazdę (Y) stosuje się przy zasilaniu 400V
- Połączenie w trójkąt (Δ) wykorzystuje się przy zasilaniu 230V
- W Polsce standardowo wykorzystuje się połączenie w gwiazdę ze względu na napięcie sieciowe 400V
- Wybór odpowiedniej konfiguracji ma kluczowe znaczenie dla bezpieczeństwa i wydajności pracy silnika
- Przed podłączeniem należy zawsze sprawdzić tabliczkę znamionową silnika
Co oznacza 230/400V na silniku elektrycznym
Oznaczenie 230/400V na silniku elektrycznym wskazuje na dwie możliwe wartości napięcia zasilającego. To uniwersalne rozwiązanie pozwala na elastyczne dostosowanie urządzenia do różnych warunków pracy.
Pierwsza wartość (230V) odnosi się do połączenia w trójkąt, natomiast druga (400V) do połączenia w gwiazdę. Właściwe zrozumienie tych oznaczeń jest kluczowe dla prawidłowego podłączenia silnika elektrycznego trójfazowego.
Rodzaje połączeń silnika - gwiazda i trójkąt
Podłączenie silnika w gwiazdę i trójkąt to dwie podstawowe konfiguracje połączeń. W układzie gwiazdy każde uzwojenie jest podłączone do wspólnego punktu, co zapewnia stabilną pracę przy napięciu 400V.
Połączenie w trójkąt wymaga napięcia 230V i charakteryzuje się większym prądem rozruchowym. Ta konfiguracja pozwala na uzyskanie maksymalnej mocy silnika w określonych warunkach.
Instalacja silnika trójfazowego w układzie gwiazdy jest najczęściej stosowana w Polsce. Wynika to ze standardowego napięcia międzyfazowego 400V w naszej sieci elektrycznej.
| Parametr | Połączenie w gwiazdę | Połączenie w trójkąt |
|---|---|---|
| Napięcie zasilania | 400V | 230V |
| Prąd rozruchowy | Niższy | Wyższy |
| Zastosowanie | Standardowe w Polsce | Specjalne przypadki |
| Główna zaleta | Bezpieczniejszy rozruch | Większa moc |
Czytaj więcej: Rozdzielnica Zewnętrzna: Kluczowy Element Bezpiecznej Instalacji
Narzędzia potrzebne do podłączenia silnika
- Miernik uniwersalny - do pomiaru napięcia i sprawdzenia ciągłości obwodów
- Zestaw kluczy płaskich - do dokręcania zacisków i śrub montażowych
- Wkrętaki izolowane - do bezpiecznej pracy przy zaciskach
- Szczypce do ściągania izolacji - do prawidłowego przygotowania przewodów
- Zaciskarka końcówek kablowych - do profesjonalnego montażu przewodów
- Próbnik napięcia - do weryfikacji obecności napięcia
- Poziomnica - do prawidłowego wypoziomowania silnika
- Megaomomierz - do sprawdzenia stanu izolacji uzwojeń
Identyfikacja zacisków na silniku
Na tabliczce zaciskowej silnika znajdują się oznaczenia U1, V1, W1 oraz U2, V2, W2. Każde oznaczenie odpowiada konkretnemu wyprowadzeniu uzwojenia silnika. Te oznaczenia są kluczowe dla prawidłowego podłączenia silnika 230/400V.
Zaciski U1, V1, W1 to początki uzwojeń, które zawsze podłączamy do sieci zasilającej. Końce uzwojeń U2, V2, W2 łączymy ze sobą w przypadku połączenia w gwiazdę lub z odpowiednimi początkami przy połączeniu w trójkąt.
Instrukcja podłączenia silnika w gwiazdę
Schemat podłączenia silnika 230/400 w gwiazdę rozpoczyna się od identyfikacji zacisków. Następnie należy przygotować odpowiedniej długości przewody zasilające.
Końce uzwojeń U2, V2, W2 łączymy ze sobą w jeden punkt. Ten punkt tworzy środek gwiazdy i nie jest podłączany do zasilania.
Do zacisków U1, V1, W1 podłączamy kolejno przewody fazowe L1, L2, L3. Połączenia muszą być dokręcone z odpowiednim momentem.
Na koniec sprawdzamy poprawność wszystkich połączeń i upewniamy się, że żaden przewód nie jest luźny. Dodatkowo weryfikujemy izolację wszystkich połączeń.
- Sprawdzenie dokręcenia wszystkich śrub zaciskowych
- Weryfikacja połączenia punktu gwiazdowego
- Kontrola kolejności faz
- Pomiar rezystancji izolacji
- Sprawdzenie swobody ruchu wału silnika
- Test ciągłości uziemienia
Schemat połączenia w gwiazdę
W schemacie podłączenia silnika 230/400 typu gwiazda, przewody fazowe L1, L2, L3 łączą się odpowiednio z zaciskami U1, V1, W1. Tworzy to podstawę układu zasilającego.
Punkt gwiazdowy powstaje przez połączenie końców uzwojeń U2, V2, W2. Ten punkt pozostaje niepodłączony do sieci zasilającej.
Proces podłączenia silnika w trójkąt
Montaż silnika elektrycznego 230/400V w układzie trójkąta wymaga precyzyjnego połączenia odpowiednich zacisków. Początki uzwojeń U1, V1, W1 łączymy z przewodami fazowymi L1, L2, L3. Każde połączenie musi być wykonane starannie i pewnie.
Końce uzwojeń U2, V2, W2 łączymy z początkami sąsiednich uzwojeń, tworząc zamknięty obwód. Połączenie U2 z V1, V2 z W1 oraz W2 z U1 tworzy charakterystyczny układ trójkąta. Wszystkie połączenia muszą być odpowiednio zaizolowane.
Po wykonaniu wszystkich połączeń należy sprawdzić ich poprawność miernikiem. Rezystancja między fazami powinna być jednakowa. Dodatkowo sprawdzamy izolację połączeń względem obudowy.
| Parametr | Wartość |
|---|---|
| Napięcie zasilania | 230V |
| Prąd znamionowy | 1.73x wyższy niż w gwieździe |
| Moment rozruchowy | 3x wyższy niż w gwieździe |

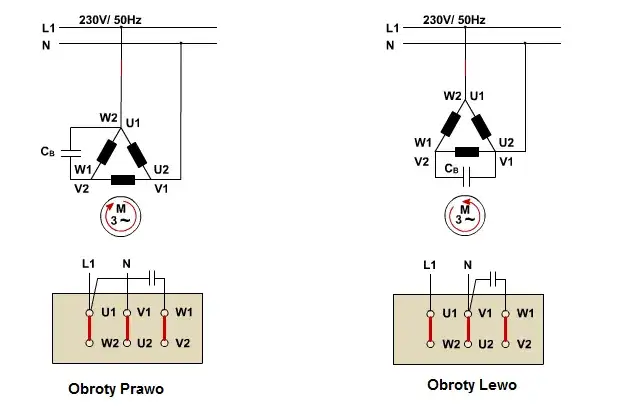

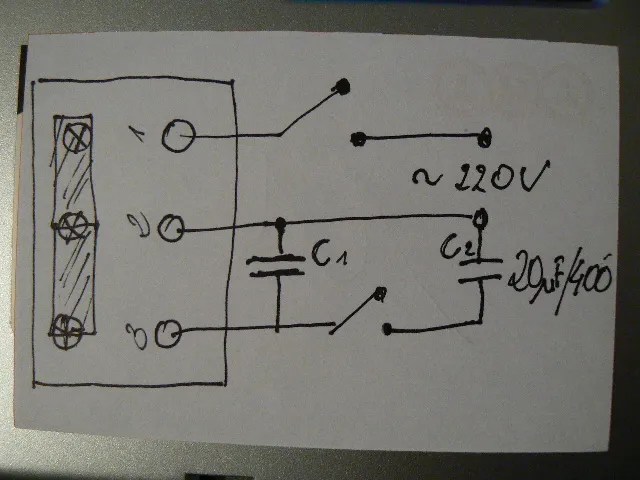

Schemat połączenia w trójkąt
Schemat podłączenia silnika 230/400 w trójkąt pokazuje charakterystyczne połączenia między zaciskami. Każdy koniec uzwojenia łączy się z początkiem następnego, tworząc zamknięty obwód.
Przewody zasilające L1, L2, L3 podłączamy do punktów połączenia uzwojeń. Schemat wyraźnie pokazuje sposób utworzenia zamkniętego trójkąta.
Zabezpieczenia przy podłączaniu silnika
System zabezpieczeń dla silnika 230/400 jak podłączyć musi zawierać wyłącznik nadprądowy. Dobieramy go zgodnie z prądem znamionowym silnika. Dodatkowo stosujemy zabezpieczenie termiczne.
Zabezpieczenie różnicowoprądowe chroni przed porażeniem. Jego czułość powinna wynosić 30mA. Montaż zabezpieczeń wymaga zachowania odpowiedniej kolejności w obwodzie.
Układ sterowania powinien zawierać stycznik z cewką dostosowaną do napięcia sterującego. Stycznik musi być odpowiednio dobrany do mocy silnika. Dodatkowo montujemy przyciski start/stop.
Przekrój przewodów zasilających dobieramy na podstawie prądu znamionowego silnika. Należy uwzględnić sposób ułożenia przewodów i temperaturę otoczenia.
Przewody ochronne PE muszą mieć przekrój zgodny z normami. Ich połączenie z obudową silnika musi zapewnić pewny styk elektryczny.
Kontrola połączeń przed uruchomieniem
Przed pierwszym uruchomieniem silnika 230/400V sprawdzamy dokręcenie wszystkich połączeń. Następnie wykonujemy pomiar rezystancji izolacji uzwojeń względem obudowy.
Weryfikacja kolejności faz jest kluczowym elementem kontroli. Sprawdzamy ją odpowiednim przyrządem pomiarowym.
Kontrola uziemienia wymaga pomiaru rezystancji między obudową a przewodem PE. Wartość nie powinna przekraczać 0,2Ω.
Sprawdzenie stanu łożysk wykonujemy poprzez ręczny obrót wału. Ruch powinien być płynny, bez zacięć.
Pomiary kontrolne rozpoczynamy od sprawdzenia napięcia zasilającego. Różnica między fazami nie może przekraczać 5%.
Mierzymy rezystancję między poszczególnymi fazami silnika. Wartości powinny być zbliżone, z tolerancją do 5%.
Test izolacji przeprowadzamy napięciem 500V. Minimalna wartość rezystancji izolacji powinna wynosić 1MΩ.
Pierwsze uruchomienie silnika
Instalacja silnika trójfazowego krok po kroku kończy się testem rozruchu. Pierwszego uruchomienia dokonujemy bez obciążenia, obserwując pracę silnika. Sprawdzamy, czy kierunek obrotów jest prawidłowy.
Podczas pracy silnika mierzymy pobór prądu na wszystkich fazach. Wartości powinny być zbliżone i nie przekraczać prądu znamionowego. Nasłuchujemy też nietypowych dźwięków.
Po 15 minutach pracy kontrolujemy temperaturę obudowy i łożysk. Nagrzewanie powinno być równomierne, bez miejscowych przegrzań. Wykonujemy też pomiar drgań.
Obserwacja pracy silnika powinna trwać minimum 2 godziny. Zwracamy uwagę na stabilność pracy i ewentualne anomalie.
Wszystkie wyniki pomiarów i obserwacji dokumentujemy w protokole rozruchu. Stanowi on podstawę do dalszej eksploatacji urządzenia.
Najważniejsze zasady montażu silnika 230/400V
Prawidłowe podłączenie silnika elektrycznego 230/400V wymaga szczególnej uwagi przy wyborze konfiguracji połączeń. Podstawową decyzją jest wybór między układem gwiazdy (400V) a trójkąta (230V), który zależy od dostępnego napięcia zasilającego.
Kluczem do bezpiecznej instalacji silnika trójfazowego jest przestrzeganie kolejności działań: identyfikacja zacisków, prawidłowe wykonanie połączeń, montaż zabezpieczeń i dokładna kontrola przed uruchomieniem. Szczególną uwagę należy zwrócić na dobór przekrojów przewodów i wartości zabezpieczeń.
Ostateczny sukces montażu zależy od dokładności wykonania pomiarów kontrolnych i obserwacji podczas pierwszego uruchomienia. Podłączenie silnika w gwiazdę jest rekomendowane w warunkach polskiej sieci elektrycznej, zapewniając optymalne parametry pracy i bezpieczeństwo użytkowania.
