Połączenie równoległe akumulatorów ma sens wtedy, gdy chcesz zwiększyć zapas energii przy tym samym napięciu instalacji. W samochodach, kamperach i zabudowach użytkowych liczy się jednak nie tylko sam schemat, ale też dobór identycznych ogniw, długość przewodów i sposób zabezpieczenia całego banku. Poniżej rozkładam temat na praktyczne kroki, bez teorii, która nie pomaga przy montażu.
Najważniejsze rzeczy, które muszą się zgadzać
- Układ równoległy nie podnosi napięcia, tylko zwiększa pojemność i zapas prądu.
- Dwa akumulatory 12 V 100 Ah dają 12 V 200 Ah, czyli około 2,4 kWh energii.
- Najlepiej łączyć akumulatory o tej samej chemii, pojemności, napięciu nominalnym i zbliżonym stanie naładowania.
- Przewody powinny mieć ten sam przekrój i możliwie tę samą długość, żeby prąd rozkładał się równiej.
- Bezpiecznik przy każdym plusie to podstawowe zabezpieczenie, nie opcja dodatkowa.
- W zwykłym aucie osobowym taki układ ma sens głównie wtedy, gdy naprawdę potrzebujesz dłuższej pracy odbiorników 12 V.
Co naprawdę zmienia układ równoległy

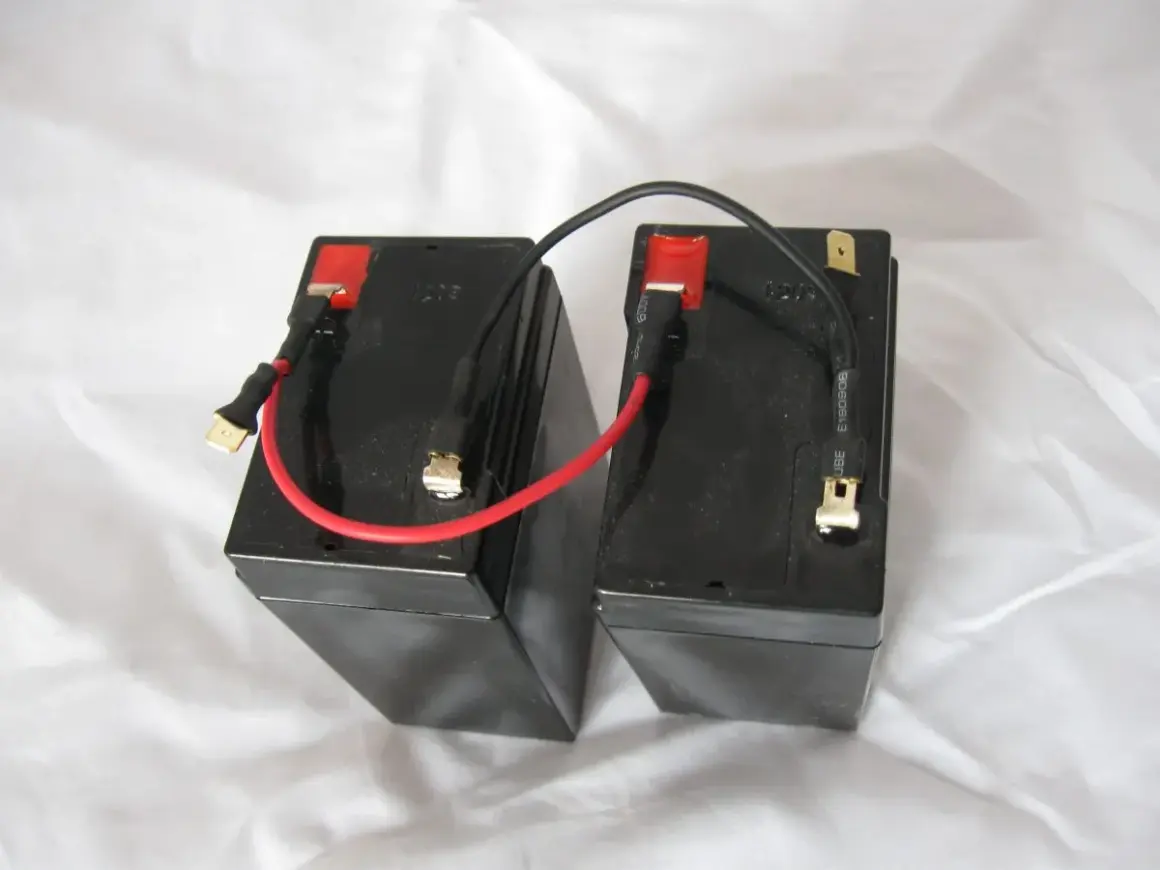

W połączeniu równoległym dodatnie bieguny łączy się ze sobą, a ujemne ze sobą. Efekt jest prosty: napięcie pozostaje takie samo jak jednego akumulatora, za to rośnie pojemność w amperogodzinach i zdolność oddawania prądu. To oznacza, że dwa akumulatory 12 V 100 Ah nie dadzą 24 V, tylko 12 V 200 Ah.
To ważne rozróżnienie, bo wiele osób myli układ równoległy z szeregowym. W szeregu napięcie się sumuje, w układzie równoległym sumuje się pojemność. Jeśli chcesz zasilać odbiorniki 12 V dłużej, wybierasz równoległe łączenie. Jeśli potrzebujesz 24 V, idziesz w szereg.
| Cecha | Połączenie równoległe | Połączenie szeregowe |
|---|---|---|
| Napięcie | Takie jak pojedynczego akumulatora | Sumuje się |
| Pojemność | Sumuje się | Pozostaje taka sama jak jednego akumulatora |
| Przykład 2 x 12 V 100 Ah | 12 V 200 Ah | 24 V 100 Ah |
| Typowe zastosowanie | Więcej energii przy tym samym napięciu | Wyższe napięcie instalacji |
W praktyce patrzę na to jeszcze prościej: układ równoległy wydłuża czas pracy, a nie zmienia charakter instalacji. Dlatego najlepiej sprawdza się tam, gdzie cała elektronika auta nadal ma pracować na 12 V. Z tego wynika kolejne pytanie: kiedy taki układ ma realny sens, a kiedy jest tylko komplikowaniem prostego systemu.
Kiedy taki układ ma sens w motoryzacji
W samochodzie nie montuje się dwóch akumulatorów równolegle „na zapas”. Ma to sens przede wszystkim wtedy, gdy auto stoi i zasila odbiorniki albo pracuje z dużym poborem przez dłuższy czas. Właśnie tam dodatkowa pojemność robi różnicę, a nie tylko zwiększa masę i liczbę połączeń.
| Scenariusz | Czy to ma sens | Dlaczego |
|---|---|---|
| Kamper, van, zabudowa wyprawowa | Tak | Lodówka, oświetlenie, przetwornica i ładowarki pobierają energię także na postoju. |
| Auto audio z dużym poborem | Tak | Bank pomaga przy dużych skokach obciążenia i ogranicza spadki napięcia. |
| Samochód osobowy do codziennej jazdy | Zwykle nie | Często wystarcza jeden dobrze dobrany akumulator i sprawny układ ładowania. |
| Łączenie starego i nowego akumulatora | Raczej nie | Słabszy egzemplarz ograniczy cały zestaw i szybciej go rozjedzie. |
Właśnie tutaj wychodzi różnica między teorią a praktyką. Taki bank nie jest uniwersalnym ulepszaczem, tylko narzędziem do konkretnego zadania. Jeśli samochód nie potrzebuje większej autonomii, prostsza instalacja zwykle wygrywa mniejszą liczbą połączeń i mniejszym ryzykiem awarii. To prowadzi do najważniejszego etapu: doboru akumulatorów i przewodów.
Jak dobrać akumulatory i przewody, żeby bank pracował równo
Battery University zwraca uwagę, że najlepiej łączyć akumulatory tego samego typu, napięcia i pojemności, a ja dopowiadam jeszcze wiek oraz stan zużycia. Dwa egzemplarze mogą wyglądać identycznie z zewnątrz, ale mieć zupełnie inną rezystancję wewnętrzną, czyli inaczej reagować na ładowanie i obciążenie. W praktyce to właśnie ta różnica decyduje o tym, czy bank będzie pracował równo, czy jeden akumulator zacznie ciągnąć drugi.
| Co musi być zgodne | Dlaczego to ważne | Moja praktyczna zasada |
|---|---|---|
| Napięcie nominalne | Różne wartości wywołują duży prąd wyrównawczy | Łączę tylko 12 V z 12 V albo 24 V z 24 V. |
| Chemia | AGM, żel, EFB, kwas i LiFePO4 mają różne profile ładowania | Nie mieszam chemii bez wyraźnego zalecenia producenta. |
| Pojemność | Różne pojemności nie blokują układu, ale psują równy podział pracy | Najlepiej brać ten sam model i tę samą pojemność. |
| Stan naładowania | Duża różnica powoduje przepływ energii między akumulatorami | Przed spięciem ładuję każdy osobno. |
| Długość przewodów | Różna rezystancja oznacza nierówny podział prądu | Stosuję identyczne odcinki i ten sam przekrój. |
Jeśli bank ma pracować uczciwie, nie ignoruję też przewodu głównego i punktu zbiorczego. Szyna zbiorcza, czyli busbar, porządkuje połączenia i pomaga utrzymać symetrię przepływu prądu. W większych układach to zwykle lepsze rozwiązanie niż przypadkowe podpinanie kabli do pierwszego i ostatniego akumulatora. Instrukcje producentów systemów energetycznych, w tym Victron Energy, konsekwentnie podkreślają równe długości przewodów i symetryczny punkt poboru prądu. To nie jest detal estetyczny, tylko sposób na równy podział obciążenia.
Gdybym miał wskazać jedną zasadę praktyczną, byłaby prosta: im bardziej zbliżone są akumulatory na starcie, tym mniej niespodzianek dostaniesz później. Z takim przygotowaniem można przejść do samego montażu.
Jak wykonać połączenie krok po kroku
Ja zaczynam od bezpieczeństwa, nie od kabli. Najpierw odłączam odbiorniki, wyłączam ładowanie i upewniam się, że instalacja jest martwa. Potem sprawdzam napięcie każdego akumulatora osobno, bo jeśli różnice są wyraźne, lepiej wyrównać je przed spięciem niż liczyć na to, że „samo się zbilansuje”.
- Odłącz wszystkie odbiorniki i źródła ładowania.
- Naładuj każdy akumulator osobno do pełna albo do poziomu zalecanego przez producenta.
- Sprawdź napięcie spoczynkowe, stan obudów i biegunowość; uszkodzonego akumulatora nie dołączaj do banku.
- Przygotuj przewody o tym samym przekroju i możliwie tej samej długości.
- Połącz plus z plusem i minus z minusem.
- Pobór prądu i ładowanie wyprowadź z przeciwległych końców banku albo przez szyny zbiorcze, żeby obciążenie rozkładało się równiej.
- Załóż bezpiecznik przy każdym plusie możliwie blisko bieguna.
- Po uruchomieniu sprawdź napięcie, temperaturę przewodów i zachowanie zestawu pod obciążeniem.

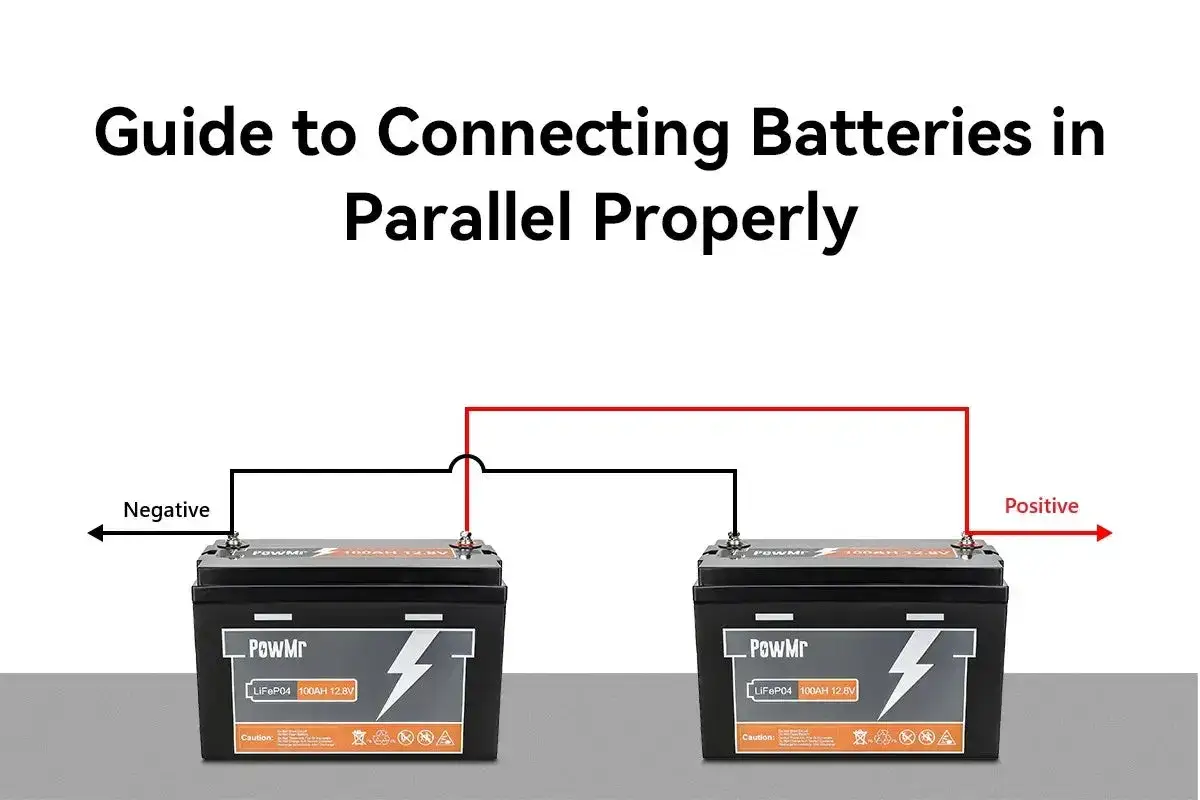

W prostych układach dwuakumulatorowych często stosuje się połączenie diagonalne, bo pomaga ono wyrównać pracę banku. Przy większej liczbie ogniw ja preferuję szyny zbiorcze i identyczne odcinki kabli, bo wtedy łatwiej utrzymać porządek i policzyć spadki napięcia. Sam montaż nie jest trudny, ale tylko wtedy, gdy wcześniej dopilnowałeś zgodności elementów. To właśnie tu najczęściej wychodzą błędy, które skracają żywotność całego zestawu.
Najczęstsze błędy, które skracają żywotność zestawu
- Łączenie akumulatorów o różnym stanie naładowania - wtedy pojawia się duży prąd wyrównawczy, a słabsza sztuka może zostać dociążona bardziej niż trzeba.
- Mieszanie starego i nowego egzemplarza - nowy akumulator zaczyna pracować według ograniczeń słabszego partnera.
- Łączenie różnych chemii - AGM, żel, kwas i lit mają inne wymagania ładowania oraz inne zachowanie pod obciążeniem.
- Zbyt cienkie lub nierówne przewody - jeden akumulator bierze większą część prądu, a drugi staje się tylko dodatkiem na papierze.
- Brak bezpieczników - przy zwarciu bank potrafi oddać bardzo duży prąd i uszkodzić przewody w kilka sekund.
- Podpinanie wszystkiego do jednego akumulatora - wtedy to on dostaje największe obciążenie, nawet jeśli całość jest spięta równolegle.
- Ignorowanie uszkodzonej sztuki - wadliwy akumulator może pobierać energię z pozostałych i przyspieszać ich zużycie.
W praktyce najgorszy scenariusz jest banalny: zestaw działa, ale nierówno. Objawia się to szybszym starzeniem jednej sztuki, większym grzaniem przewodów, spadkami napięcia i problemami z ładowaniem. Jeśli po kilku cyklach widzisz, że jeden akumulator wyraźnie odstaje, nie czekaj aż „się ułoży”, tylko sprawdź połączenia i stan obu egzemplarzy. Czasem to drobiazg w okablowaniu, a czasem sygnał, że bank został źle dobrany od początku.
Kiedy lepiej postawić na jeden większy akumulator
Jeżeli instalacja ma być możliwie prosta, a samochód pracuje głównie w ruchu drogowym, jeden większy i lepiej dobrany akumulator często daje lepszy efekt niż dwa spięte równolegle. Mniej połączeń to mniej punktów awarii, łatwiejsza diagnostyka i mniejsze ryzyko, że jeden słabszy egzemplarz zacznie ciągnąć cały zestaw w dół. To rozwiązanie ma szczególnie dużo sensu wtedy, gdy nie potrzebujesz długiej pracy na postoju.
- Jeden akumulator wygrywa, gdy liczy się prostota i serwis.
- Układ równoległy wygrywa, gdy potrzebujesz większej autonomii 12 V bez zmiany napięcia instalacji.
- Przy dużych odbiornikach postojowych bank równoległy daje zwykle bardziej przewidywalną pracę niż przypadkowe dokładanie tańszych baterii.
- Jeśli alternator, ładowarka i BMS nie są dobrane do większego banku, lepiej nie komplikować układu.
Ja przy takim wyborze patrzę na cały system, a nie tylko na sam akumulator: sposób ładowania, miejsce montażu, temperaturę pracy i dostęp do kontroli napięcia. Jeśli te elementy są pod kontrolą, równoległy zestaw działa dobrze i jest sensownym sposobem na zwiększenie pojemności w aucie lub kamperze. Jeśli nie, rozsądniej jest postawić na prostsze rozwiązanie i oszczędzić sobie późniejszego szukania słabego ogniwa.
