W instalacji elektrycznej nie chodzi tylko o to, żeby „był prąd”. Liczy się to, jak prąd rozdziela się w węzłach, jak spada napięcie na elementach i dlaczego domowe obwody projektuje się inaczej niż prosty układ z podręcznika. Te zasady są podstawą do czytania schematów, diagnozowania usterek i sensownego planowania instalacji w domu albo na budowie.
Najprościej ujmuję to tak: jeśli rozumiesz bilans prądów i napięć, dużo łatwiej ocenisz, czy obwód jest poprawnie zaprojektowany, gdzie może ginąć napięcie i dlaczego jedno przeciążenie potrafi wyłączyć większą część instalacji. Właśnie temu służą prawa Kirchhoffa, a w praktyce ich znajomość przydaje się zarówno przy remoncie, jak i przy odbiorze nowej instalacji.
Najważniejsze zasady, które porządkują obwody elektryczne
- Prąd w węźle się bilansuje - to podstawa pierwszej reguły i najprostszy sposób sprawdzania rozgałęzień w obwodzie.
- Napięcia w oczku muszą się zamykać - suma wzrostów i spadków napięcia w pętli daje zero.
- Domowa instalacja jest zwykle równoległa - dzięki temu każde gniazdko i punkt oświetleniowy dostaje to samo napięcie 230 V.
- Duże odbiorniki warto wydzielać - urządzenia o większej mocy często powinny mieć osobny obwód.
- Spadki napięcia mają znaczenie - im dłuższy i cieńszy przewód, tym większa szansa na problemy z pracą odbiorników.
- Nie każdy układ da się liczyć „szkolnie” - przy elektronice mocy, wysokich częstotliwościach i silnych polach zmiennych trzeba uważać na ograniczenia modelu.
Jak rozumieć bilans prądu i napięcia bez zbędnej teorii
Najbardziej użyteczny punkt wyjścia jest prosty: obwód elektryczny to układ, w którym prąd gdzieś wpływa, gdzieś wypływa i po drodze traci albo odzyskuje energię w kolejnych elementach. W praktyce oznacza to dwa pytania: ile prądu wpływa do węzła i ile napięcia „zużywa się” w zamkniętej pętli.
W pierwszym przypadku patrzę na miejsce rozgałęzienia przewodów. W drugim - na zamkniętą drogę, po której można „obejść” cały fragment instalacji. To właśnie dzięki temu da się przejść od schematu do policzenia obciążenia, a potem do sensownego doboru zabezpieczeń, przewodów i liczby obwodów.
W instalacjach budowlanych ten porządek ma bardzo praktyczny sens. Jeśli w rozdzielnicy albo w puszce źle rozpiszesz rozgałęzienia, problem nie kończy się na teorii - pojawiają się wybijające zabezpieczenia, spadki napięcia i trudne do znalezienia usterki. Z tego powodu reguły Kirchhoffa nie są szkolną ciekawostką, tylko narzędziem do porządkowania rzeczywistej instalacji.
| Reguła | Co kontroluje | Po co jest potrzebna w praktyce |
|---|---|---|
| Prądowa | Bilans prądów w węźle | Pomaga sprawdzić rozgałęzienia, obciążenie przewodów i działanie zabezpieczeń |
| Napięciowa | Bilans napięć w oczku | Ułatwia analizę spadków napięcia i pracy odbiorników w zamkniętym obwodzie |
Jeśli ten układ zrozumiesz od razu, kolejny krok jest naturalny: trzeba zobaczyć, jak dokładnie działa prądowe prawo Kirchhoffa w miejscu, gdzie przewody się rozgałęziają.

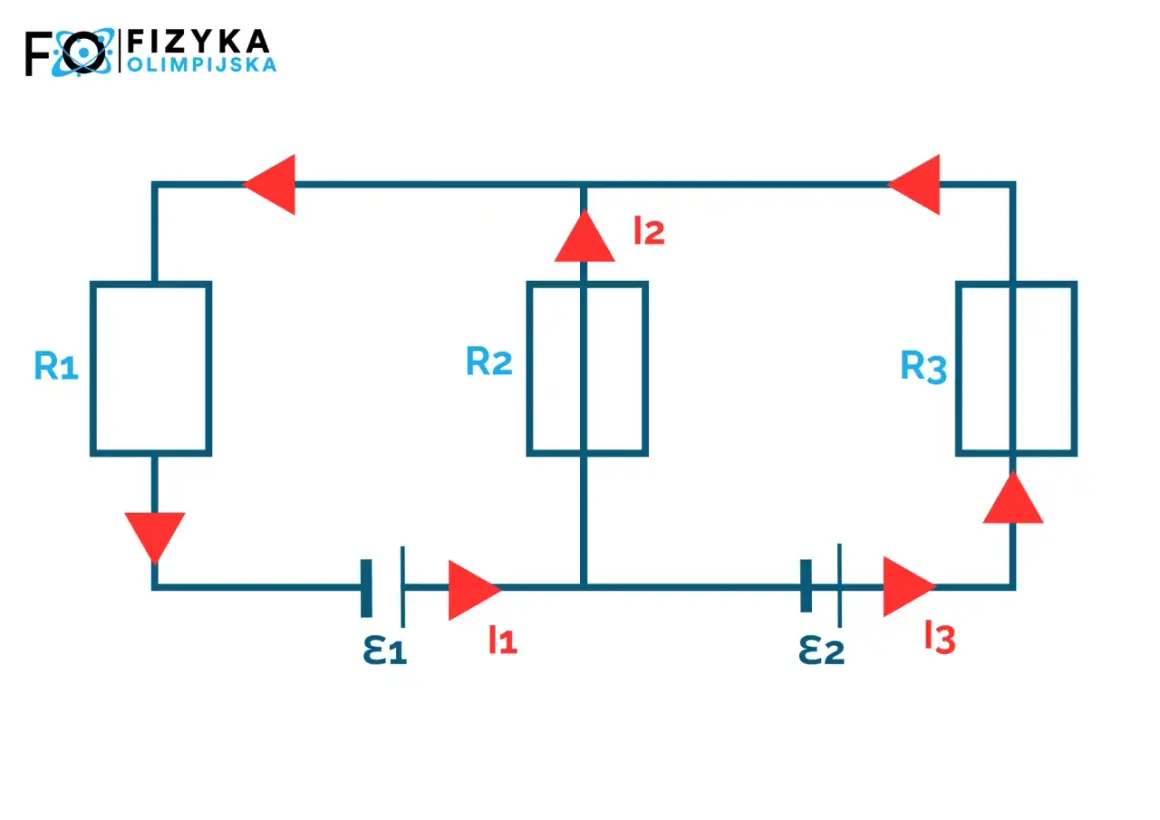

Co mówi pierwsza reguła Kirchhoffa w węźle
Węzeł to punkt, w którym kilka gałęzi obwodu łączy się ze sobą. Pierwsza reguła Kirchhoffa mówi, że suma prądów wpływających do węzła jest równa sumie prądów z niego wypływających. Innymi słowy: prąd nie znika i nie pojawia się znikąd, tylko rozdziela się zgodnie z układem połączeń.
Najprostszy zapis wygląda tak: jeśli do węzła wpływają trzy prądy, a wypływają dwa, to ich bilans musi się zgadzać po obu stronach. Przykład z życia wygląda banalnie, ale właśnie dlatego jest użyteczny: jeśli do rozdzielenia trafia 10 A, a z dwóch gałęzi wypływa 6 A i 4 A, wszystko się zgadza. Gdy wynik się nie spina, od razu wiadomo, że gdzieś w założeniach jest błąd albo dodatkowa gałąź została pominięta.
W instalacji domowej to szczególnie ważne, bo prąd z głównego zasilania rozdziela się na kilka obwodów. W praktyce sprawdza się to przy rozdzielnicy, puszkach łączeniowych i punktach, w których jedno zasilanie obsługuje kilka odbiorników. Ja traktuję tę regułę jako szybki test logiczny: jeśli suma „nie wychodzi”, nie ma sensu jeszcze raz liczyć tego samego - trzeba wrócić do schematu i zobaczyć, czy wszystkie gałęzie zostały uwzględnione.
Ważny detal: kierunki prądów wybiera się umownie. Jeśli przyjmiesz je odwrotnie, rachunek nadal zadziała, ale część wyników wyjdzie ze znakiem minus. To nie jest błąd obliczeń, tylko informacja, że rzeczywisty kierunek prądu jest przeciwny do założonego.

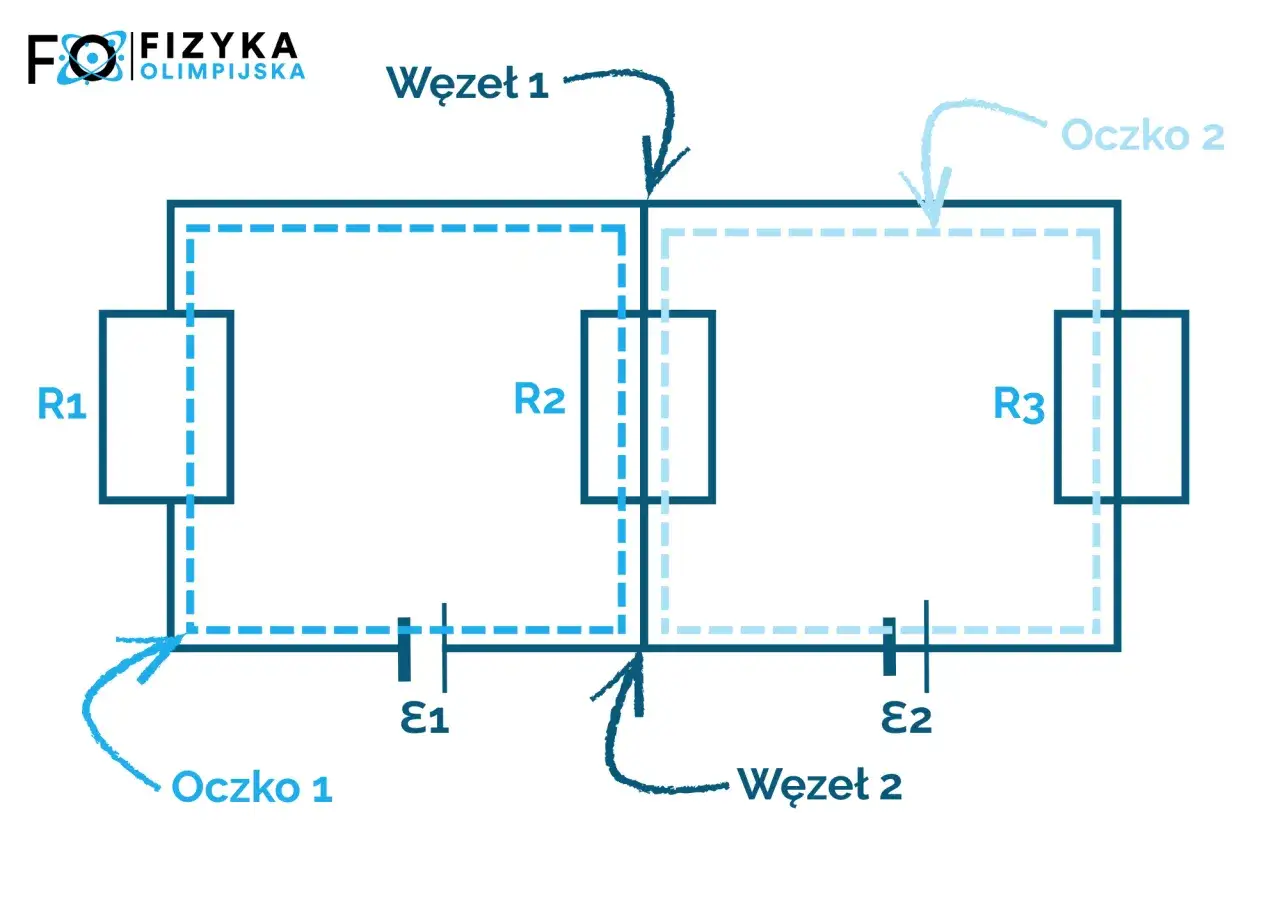

Jak czytać napięcie w oczku obwodu
Druga reguła dotyczy zamkniętej pętli, czyli oczka obwodu. Suma napięć w oczku musi dawać zero, co w praktyce oznacza, że napięcie dostarczane przez źródło jest równoważone przez spadki napięcia na odbiornikach i przewodach. To bardzo wygodny sposób sprawdzania, czy model obwodu jest spójny.
Tu łatwo o jedno częste nieporozumienie: nie chodzi o to, że „wszędzie jest to samo napięcie”. To działa tylko w pewnych układach, przede wszystkim w połączeniach równoległych, takich jak domowa instalacja. W oczku napięcia sumują się algebraicznie, więc trzeba rozróżniać źródło, odbiorniki i spadki na przewodach. Jeśli pętla zawiera przewód o zbyt małym przekroju albo za długą trasę, część napięcia „gubi się” po drodze i odbiornik dostaje mniej niż powinien.
W budownictwie to nie jest abstrakcja. Przy długich odcinkach do garażu, ogrodu, kuchni czy rozdzielonych stref oświetlenia spadek napięcia potrafi wpływać na działanie sprzętu, a czasem też na komfort użytkowania. Dlatego przy projektowaniu instalacji nie patrzę wyłącznie na to, czy obwód „będzie działał”, ale czy będzie działał stabilnie pod obciążeniem.
Drugą regułę bardzo dobrze widać też w instalacjach z większą liczbą odbiorników. Jeśli źródło dostarcza 230 V, a po drodze mamy kilka elementów obciążających obwód, napięcia na nich rozkładają się tak, żeby bilans w zamkniętej pętli się zgadzał. To właśnie dlatego analiza oczka pomaga wyłapać błędy, których nie widać na pierwszy rzut oka.
Jak to wygląda w domowej instalacji
W typowym domu instalacja elektryczna nie jest połączona szeregowo, tylko równolegle. Każdy odbiornik ma dostać to samo napięcie, zwykle 230 V, dlatego gniazdka, oświetlenie i urządzenia w domu są rozdzielane na osobne gałęzie. To rozwiązanie ma prosty sens praktyczny: wyłączenie jednego odbiornika nie powinno odcinać pozostałych.
Na etapie budowy albo remontu warto patrzeć na instalację nie jak na jeden kabel „idący po ścianie”, ale jak na zestaw obwodów o różnych zadaniach. Oświetlenie, gniazda ogólne, sprzęt AGD, urządzenia o większej mocy i ewentualne zasilanie trójfazowe powinny być rozplanowane tak, żeby obciążenie było przewidywalne i czytelne. Zbyt mała liczba obwodów to jeden z tych błędów, które ujawniają się dopiero po wprowadzeniu się, gdy jednocześnie pracuje kilka urządzeń.
W praktyce projektowej często rozdziela się też odbiorniki o większej mocy na osobne obwody. Dla urządzeń montowanych na stałe i tych, które pobierają dużo energii, to po prostu rozsądne podejście. Zamiast jednego obwodu „od wszystkiego” lepiej mieć układ, który pozwala zlokalizować problem i nie wyłącza całej kondygnacji przy drobnej awarii.
W domach spotyka się zwykle obwody jednofazowe 230 V, a przy większych odbiornikach także trójfazowe 400 V. To rozróżnienie ma znaczenie nie tylko dla mocy, ale też dla sposobu prowadzenia przewodów i rozkładu obciążenia między fazami. Jeśli obciążenie faz jest źle rozłożone, instalacja działa mniej równomiernie, a to w praktyce oznacza mniej komfortu i większe ryzyko problemów eksploatacyjnych.
Jak policzyć proste obciążenie bez gubienia sensu
Do podstawowych obliczeń wystarcza wzór I = P / U, czyli prąd równa się mocy podzielonej przez napięcie. W instalacji 230 V to bardzo użyteczne przybliżenie, bo pozwala szybko ocenić, ile prądu pobierze dany odbiornik i czy kilka urządzeń naraz nie zbliży się do granicy obwodu.
Przykład jest prosty. Jeśli czajnik ma 2000 W, to przy 230 V pobiera około 8,7 A. Żelazko 2200 W pobierze około 9,6 A. Z kolei telewizor 120 W to tylko około 0,52 A, a lampka LED 10 W zaledwie około 0,04 A. Same lampy nie robią wielkiego wrażenia, ale już urządzenia grzejne potrafią bardzo szybko zdominować obwód.
| Urządzenie | Moc | Prąd przy 230 V | Wniosek praktyczny |
|---|---|---|---|
| Lampa LED | 10 W | 0,04 A | Mały pobór, ale w wielu punktach sumuje się do zauważalnej wartości |
| Telewizor | 120 W | 0,52 A | Zwykle nie obciąża mocno obwodu |
| Czajnik elektryczny | 2000 W | 8,7 A | Potrafi szybko wykorzystać znaczną część dopuszczalnego prądu |
| Pralka | 2200 W | 9,6 A | Często wymaga osobnego obwodu lub przynajmniej bardzo świadomego podziału instalacji |
Taki rachunek pokazuje, dlaczego nie warto wrzucać wszystkiego na jedną linię. Dwa urządzenia grzejne i kilka mniejszych odbiorników mogą już dać obciążenie, które wyłączy zabezpieczenie albo spowoduje zbyt duży spadek napięcia. W praktyce zawsze sprawdzam nie tylko pojedynczy sprzęt, ale też to, co realnie może pracować równocześnie.
Jest jeszcze jeden niuans: w obwodach z silnikami, zasilaczami impulsowymi albo elektroniką mocno nieliniową prąd nie zawsze liczy się idealnie jak dla grzałki. Dlatego przy bardziej wymagających odbiornikach przybliżenie jest dobre, ale nie zastępuje projektu i pomiarów.
Najczęstsze błędy przy analizie obwodów i instalacji
Najwięcej pomyłek widzę tam, gdzie ktoś próbuje przenieść prosty schemat z lekcji do rzeczywistego domu bez uwzględnienia rozgałęzień, zabezpieczeń i długości przewodów. To skraca drogę tylko pozornie - w praktyce prowadzi do błędnych wniosków.
- Mylenie połączenia równoległego z szeregowym - w domu odbiorniki zwykle nie są „jeden za drugim”, tylko podłączone do wspólnego źródła.
- Ignorowanie spadku napięcia - im dłuższy przewód i większy prąd, tym bardziej trzeba liczyć się z utratą napięcia po drodze.
- Łączenie zbyt wielu odbiorników w jednym obwodzie - to najprostsza droga do wybijania zabezpieczeń i kłopotów z eksploatacją.
- Pomijanie rozdziału obwodów w budynku - osobne linie dla oświetlenia, gniazd i dużych odbiorników zwykle dają lepszą niezawodność.
- Brak równomiernego obciążenia faz - przy instalacji trójfazowej to realny problem, szczególnie w większych domach.
- Liczenie bez sprawdzenia warunków pracy - obliczenia trzeba zestawić z typem odbiornika, długością trasy i sposobem użytkowania.
Jeśli miałbym wskazać jeden błąd, który najczęściej psuje efekt, to byłoby właśnie zbyt mechaniczne liczenie bez spojrzenia na całą instalację. Sam wzór nie wystarcza, jeśli schemat jest uproszczony do granic sensu. Dlatego zawsze wracam do pytania: co naprawdę jest w tym obwodzie i jak będzie używane na co dzień?
Gdzie ta metoda ma granice i kiedy trzeba uważać
Reguły Kirchhoffa są bardzo użyteczne, ale nie są magiczne. Działają najlepiej wtedy, gdy obwód można sensownie potraktować jako układ skupiony, czyli taki, w którym elementy da się opisać bez wchodzenia w pełną falową naturę pola elektromagnetycznego. W zwykłej instalacji domowej to zazwyczaj wystarcza.
Problemy zaczynają się przy układach, w których duże znaczenie mają szybkie zmiany pola, długie przewody, wysokie częstotliwości, silne sprzężenia między elementami albo elektronika mocy. Wtedy zwykłe rachunki nadal mogą dać dobre przybliżenie, ale nie zawsze opisują cały obraz. To ważne przy falownikach, zasilaczach impulsowych, długich liniach i bardziej zaawansowanych układach automatyki.
W praktyce budowlanej przekłada się to na prostą zasadę: do standardowej instalacji mieszkaniowej reguły te są wystarczające jako narzędzie projektowe i diagnostyczne, ale przy nietypowych systemach nie wolno zakładać, że szkolny model wyjaśni wszystko. Tam potrzebne są już pomiary, odpowiedni projekt i doświadczenie wykonawcy.
Co zapamiętać przed planowaniem obwodów w budynku
Jeśli miałbym zostawić tylko kilka rzeczy, to te są najważniejsze: prąd w węźle musi się bilansować, napięcie w oczku musi się zamykać, a domowa instalacja powinna być podzielona na czytelne obwody. To właśnie te zasady pozwalają uniknąć chaosu w rozdzielnicy i problemów z użytkowaniem po zakończeniu prac wykończeniowych.
W budynku najbardziej praktyczne jest myślenie o instalacji jak o systemie wielu niezależnych gałęzi, a nie jednym „kablu do wszystkiego”. Dzięki temu łatwiej dobrać zabezpieczenia, ograniczyć skutki awarii i przewidzieć, jak instalacja zachowa się przy większym obciążeniu. Przy modernizacji albo nowym projekcie to podejście daje po prostu spokojniejszą eksploatację.
Jeżeli planujesz układ od zera albo przebudowę istniejącej instalacji, nie zostawiaj tego na etapie „jakoś to będzie”. Dobre rozrysowanie obwodów, rozsądny podział odbiorników i kontrola obciążenia robią większą różnicę niż późniejsze poprawki, a w praktyce właśnie od tego zaczyna się bezpieczna i wygodna instalacja.
