Patrzę na suwnicę przede wszystkim przez pryzmat tego, jak pracuje w realnej hali. Budowa suwnicy decyduje nie tylko o udźwigu, ale też o tym, jak precyzyjnie i bezpiecznie urządzenie poradzi sobie z ładunkiem. W praktyce to układ kilku współpracujących elementów: konstrukcji nośnej, wózka, mechanizmu podnoszenia, toru jazdy i zabezpieczeń.
Najwięcej pytań budzą zwykle różnice między typami urządzeń, to, co naprawdę robi most i wózek, oraz jakie wymagania trzeba uwzględnić przy montażu. Poniżej rozkładam temat na części, żeby łatwiej było ocenić, jak działa taka maszyna i na co zwrócić uwagę przy wyborze albo modernizacji.
Najważniejsze rzeczy, które warto wiedzieć przed wyborem suwnicy
- Suwnica pracuje w ruchu przerywanym i łączy trzy kierunki pracy: podnoszenie, przejazd wózka oraz jazdę całej konstrukcji.
- Najważniejsze części to konstrukcja nośna, wózek, mechanizm podnoszenia, układ jezdny, zasilanie i zabezpieczenia.
- Wybór między układem jednodźwigarowym a dwudźwigarowym zależy głównie od udźwigu, rozpiętości i wymaganej wysokości podnoszenia.
- O bezpieczeństwie decydują nie tylko komponenty, lecz także stan toru, poprawny montaż i regularne przeglądy.
- W Polsce suwnice podlegają dozorowi technicznemu, więc dokumentacja i obsługa muszą być zgodne z wymaganiami eksploatacyjnymi.

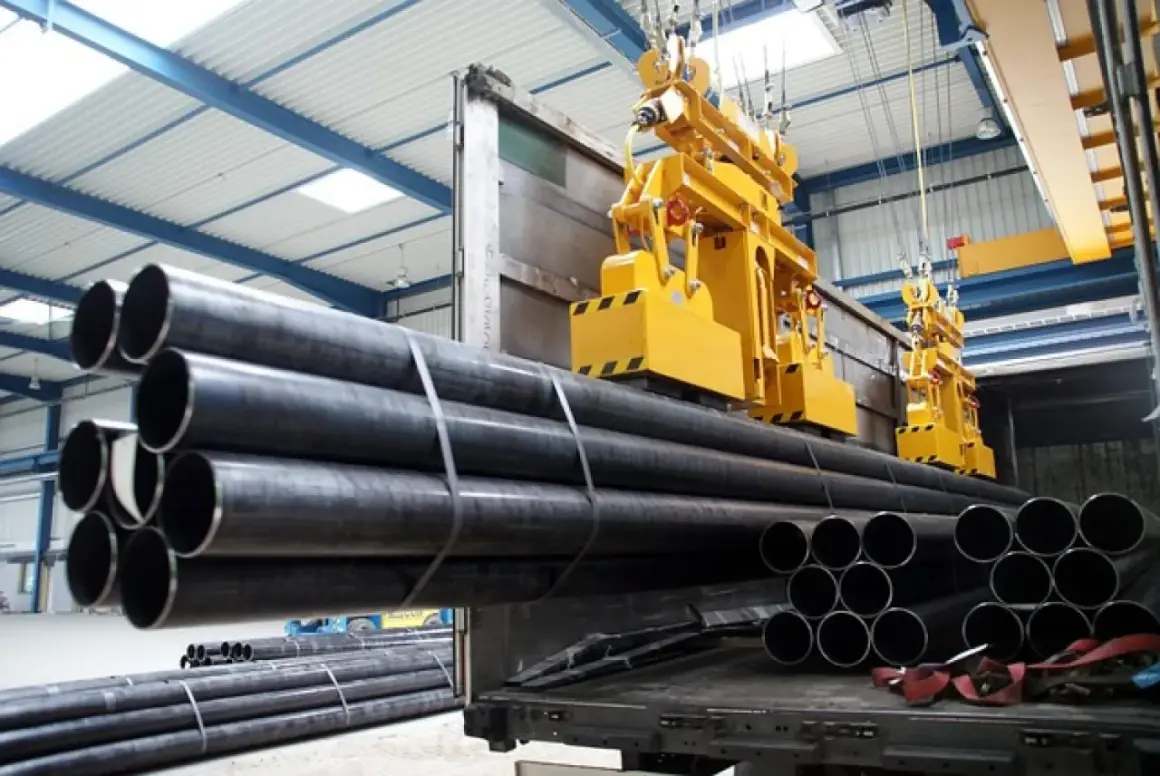

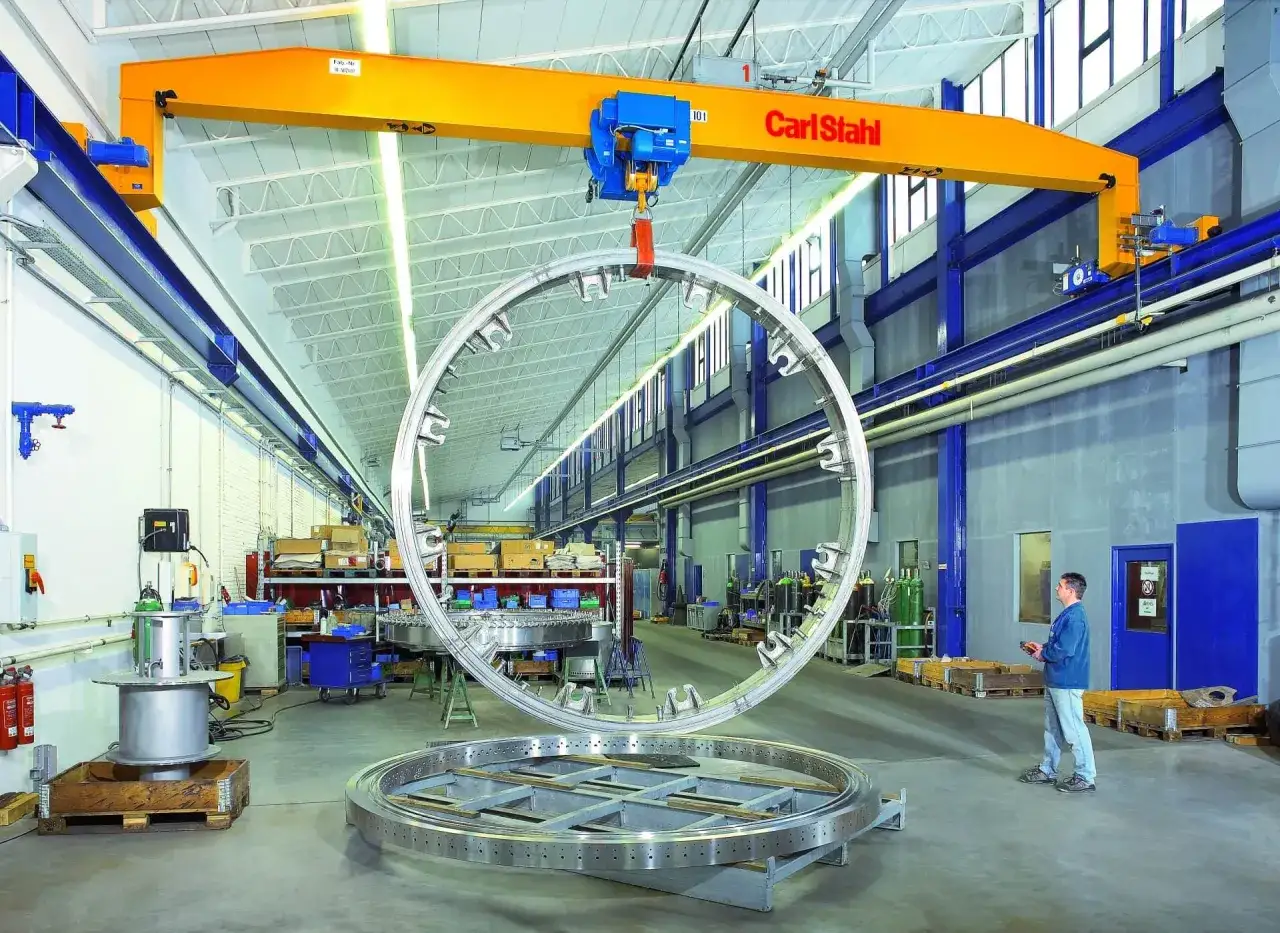

Z czego składa się konstrukcja suwnicy
Ja patrzę na suwnicę jak na układ nośny, który musi wykonać trzy zadania naraz: podnieść ładunek, przesunąć go poprzecznie i przewieźć wzdłuż toru. Zgodnie z techniczną definicją to urządzenie porusza się w ruchu przerywanym, pracuje po szynach lub bieżniach i ma co najmniej jeden poziomy dźwigar oraz jeden mechanizm podnoszący. Reszta elementów jest podporządkowana właśnie temu schematowi pracy.
Najprościej mówiąc, most przenosi ciężar, wózek przesuwa punkt podnoszenia, a mechanizm podnoszenia wykonuje najcięższą pracę. Jeśli któryś z tych elementów jest źle dobrany, problem nie pojawia się od razu na tabliczce znamionowej, tylko później: w hałasie, ugięciu, szybszym zużyciu kół albo w spadku dokładności odkładania ładunku.
| Element | Za co odpowiada | Dlaczego to ważne |
|---|---|---|
| Most i dźwigar | Przenoszą ciężar wzdłuż konstrukcji | Od ich sztywności zależą ugięcie, stabilność i wysokość hakowa |
| Czołownice i koła jezdne | Prowadzą most po torze | Wpływają na płynność jazdy, hałas i zużycie szyn |
| Wózek | Przesuwa punkt podnoszenia w poprzek hali | Decyduje o zasięgu roboczym i dokładności pozycjonowania |
| Wciągnik lub wciągarka | Podnosi i opuszcza ładunek | Tu pracują lina lub łańcuch, bęben, hamulec i ograniczniki |
| Tor jezdny i zasilanie | Zapewniają ruch całej suwnicy i dopływ energii | Bez nich nawet dobra konstrukcja nie będzie pracowała równo |
| Sterowanie i zabezpieczenia | Pozwalają kontrolować ruch i zatrzymać maszynę | To one w praktyce chronią ludzi, ładunek i samą suwnicę |
Wciągnik jest zwykle kompaktowym zespołem, a wciągarka ma mechanizmy zabudowane na odrębnej ramie nośnej. To detal ważny przy serwisie, bo wpływa na masę, dostęp do elementów i wysokość podnoszenia. Najczęściej właśnie tutaj rozstrzyga się, czy urządzenie będzie wygodne w codziennej obsłudze, czy stanie się ciężkie w utrzymaniu. To prowadzi już do pytania, jak taki układ wykonuje ruch w praktyce.
Jak działa suwnica w codziennej pracy
Ja patrzę na suwnicę jak na trzy ruchy wykonywane w jednym cyklu: podnoszenie, przejazd wózka i jazdę całej konstrukcji po torze. Dzięki temu operator może przestawić ciężki element dokładnie tam, gdzie trzeba, bez obracania urządzenia i bez pomocy dodatkowego transportu.
- Mechanizm podnoszenia zwija linę albo układa łańcuch, dzięki czemu hak lub inny osprzęt unosi ładunek.
- Wózek przesuwa punkt podnoszenia w poprzek hali, czyli po dźwigarze lub po moście.
- Cała konstrukcja jedzie po torze jezdnym, więc ładunek można przemieścić na dłuższy dystans w obrębie stanowiska lub hali.
W praktyce liczy się nie tylko sam ruch, ale też jego płynność. Przy precyzyjnym ustawianiu elementów bardzo pomaga regulacja prędkości, a czasem tryb mikroprędkości, bo ogranicza kołysanie i pozwala spokojnie dojechać z ładunkiem do punktu montażu. Kiedy ten układ działa dobrze, wybór typu suwnicy staje się dużo prostszy.
Jakie są najczęstsze typy suwnic i czym się różnią
Najczęściej spotykam cztery główne warianty: jednodźwigarowe, dwudźwigarowe, podwieszane oraz bramowe. Każdy z nich rozwiązuje inny problem, więc porównywanie ich wyłącznie po udźwigu prowadzi do błędnych wniosków.
| Typ | Gdzie się sprawdza | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Jednodźwigarowa natorowa | Standardowe hale, lekkie i średnie obciążenia | Niższa masa własna i prostsza konstrukcja | Mniejsza sztywność i zwykle niższa wysokość hakowa niż w układzie dwudźwigarowym |
| Dwudźwigarowa natorowa | Większe udźwigi i większe rozpiętości | Lepsza sztywność i większa rezerwa konstrukcyjna | Wyższy koszt i większa masa całego układu |
| Podwieszana | Hale z ograniczoną przestrzenią lub z innym układem nośnym dachu | Lepsze wykorzystanie przestrzeni pod stropem | Wymaga odpowiedniej nośności konstrukcji budynku |
| Bramowa lub półbramowa | Place składowe, hale bez klasycznej konstrukcji pod tor jezdny | Większa niezależność od konstrukcji dachu | Potrzebuje więcej miejsca i własnej infrastruktury torowej |
Jeśli hala jest niska, wysokość hakowa bywa ważniejsza od samego udźwigu. W praktyce lepiej mieć nieco mniejszy nominalny parametr, ale więcej realnej przestrzeni roboczej, niż kupić większą maszynę, która nie wykorzysta dostępnej kubatury. Sam typ nie przesądza jednak o wszystkim, bo równie ważne są parametry pracy i warunki otoczenia.
Co decyduje o udźwigu, rozpiętości i wysokości podnoszenia
O realnych możliwościach decydują nie tylko belki i napędy, ale też geometria hali, cykl pracy i osprzęt podwieszany. Orientacyjnie lekkie suwnice warsztatowe zaczynają się od kilkuset kilogramów, standardowe rozwiązania przemysłowe pracują często w przedziale kilku do kilkudziesięciu ton, a konstrukcje specjalne idą wyżej. Sama liczba na tabliczce nie mówi jednak jeszcze, jak urządzenie zachowa się przy setkach cykli dziennie.
- Rozpiętość wpływa na ugięcie i masę własną konstrukcji, więc przy większych halach rośnie znaczenie sztywności.
- Wysokość podnoszenia trzeba liczyć razem z hakiem, zbloczem i osprzętem, bo każdy dodatkowy element zabiera cenne centymetry.
- Klasa pracy określa, czy urządzenie ma pracować sporadycznie, czy w intensywnym rytmie produkcyjnym.
- Środowisko ma znaczenie, gdy w grę wchodzą pył, wilgoć, chemia, duże wahania temperatury albo praca na zewnątrz.
- Osprzęt taki jak trawersa, chwytak czy elektromagnes potrafi zjeść sporą część rezerwy udźwigu.
Najczęściej niedoszacowuje się właśnie rezerwy pod osprzęt. Chwytak, elektromagnes albo trawersa mogą odciążyć operatora, ale jednocześnie zmieniają warunki całego układu i wpływają na obciążenie mechanizmu. I tu właśnie najłatwiej popełnić kosztowny błąd, więc warto przejść do projektu i montażu.
Na co patrzeć przy projekcie, montażu i modernizacji
Montaż i modernizacja są miejscem, w którym wychodzą na jaw wszystkie wcześniejsze skróty myślowe. Najczęstszy błąd, jaki widzę, to koncentracja na samej maszynie bez sprawdzenia torów, podparcia hali i dostępu serwisowego.
Przeczytaj również: Płyty Drogowe Ażurowe: Jak Ułożyć Ekologiczny Podjazd? Poradnik
Błędy, które pojawiają się najczęściej
- Zamówienie urządzenia pod sam udźwig, bez zapasu na osprzęt i przyszłe zmiany procesu.
- Pominięcie dokładnego sprawdzenia geometrii torów i podpór hali.
- Zbyt mały prześwit, który później ogranicza wysokość roboczą bardziej niż planowano.
- Niedoszacowanie zasilania, szaf sterowniczych i miejsca na prowadzenie przewodów.
- Brak uwzględnienia warunków środowiskowych, takich jak kurz, wilgoć, chemia albo podwyższona temperatura.
Do tego dochodzi sterowanie. W nowych realizacjach coraz częściej wybiera się radio lub półautomatykę, bo poprawiają ergonomię i skracają czas operacji, ale tylko wtedy, gdy operator ma dobrą widoczność i jasny ciąg pracy. Zbyt nowoczesny system w źle zaplanowanej hali nie rozwiąże problemu geometrii. To dlatego montaż trzeba traktować jako część projektu, a nie jako osobną, szybką usługę. Z tak przygotowanej konstrukcji łatwiej potem zrobić urządzenie bezpieczne i podatne na serwis.
Dlaczego bezpieczeństwo i serwis zaczynają się od konstrukcji
Tu wchodzimy w obszar, który w praktyce decyduje o kosztach eksploatacji bardziej niż sam zakup. W polskich realiach suwnice podlegają dozorowi technicznemu, więc liczą się nie tylko parametry katalogowe, ale też dokumentacja, próby i regularne badania.
- Hamulce muszą zatrzymywać ładunek płynnie, bez szarpnięć i bez „pływania” haka.
- Wyłączniki krańcowe ograniczają zbyt wysoki podjazd i nadmierny przejazd wózka lub mostu.
- Zabezpieczenie przeciążeniowe chroni mechanizm, gdy ktoś podwiesi zbyt ciężki ładunek albo osprzęt zwiększy masę zestawu.
- Odboje i zderzaki amortyzują błędy ruchu i zmniejszają ryzyko uszkodzeń toru.
- Dostęp serwisowy do liny, haka, kół, napędów i przewodów skraca przestoje i ułatwia przeglądy.
W praktyce ważna jest też instrukcja. Powinna być czytelna, najlepiej po polsku, i zawierać rysunki oraz schematy potrzebne do uruchamiania, kontroli, konserwacji i napraw. To nie jest formalność dla samej formalności. Gdy dokumentacja jest dobra, łatwiej uniknąć błędnej obsługi, a ewentualna usterka szybciej wraca do poziomu zwykłego przestoju zamiast zamieniać się w poważny problem. Jeśli te zasady są spełnione, urządzenie zwykle odwdzięcza się długą, spokojną pracą.
Na czym nie warto oszczędzać, żeby suwnica pracowała bez niespodzianek
Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: nie wybiera się suwnicy tylko po nominalnym udźwigu. Największą różnicę w codziennej pracy robi zwykle kombinacja pięciu rzeczy: wysokości hakowej, rozpiętości, klasy pracy, warunków środowiskowych i łatwości serwisowania.
- Sprawdź rezerwę na przyszły wzrost ciężaru ładunków.
- Porównaj dostęp serwisowy, a nie tylko cenę zakupu.
- Uwzględnij hałas, kurz, wilgoć i temperaturę pracy.
- Poproś o rysunek skrajni i plan przeglądów.
- Jeśli proces jest precyzyjny, dopłać do płynnej regulacji prędkości i lepszych zabezpieczeń.
Dobrze dobrana konstrukcja nie wymaga codziennej walki z kołysaniem, hałasem i korektami toru. Jeśli podstawy są przemyślane od początku, suwnica staje się po prostu przewidywalnym narzędziem pracy, a nie źródłem przestojów.
